走行充電器 CTEK(鉛・リチウム電池対応)12V 140A IP65 / D250SE+SMARTPASS120S セット【本店のみで限定販売】


¥ 128,150 税込

加算ポイント:1,165pt

商品コード: 2000000000001529

数量


アイドリングストップ車に対応したサブバッテリー走行充電システム

特許取得の充電プログラムによりオルタネーターの電力を効率的にサブバッテリーに充電


対応バッテリーの種類:12V鉛蓄バッテリー全種(WET、EFB、Ca/Ca、MF、AGM、GEL)、12V(4セル)リン酸鉄 リチウム電池(Li-FePO4、Li-Fe、Li-iron、LFP)

幅広いバッテリー容量に対応:28~800Ah

保護等級:IP65で安心

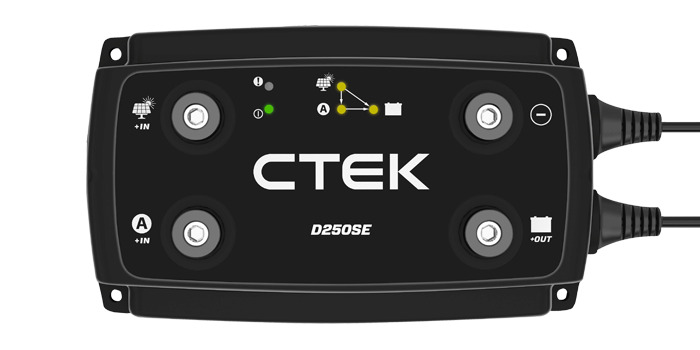

【D250SE】について

D250SEはアイドリングストップ車に対応したサブバッテリー走行充電システムです。

特許取得の充電プログラムによりオルタネーターの電力を効率的にサブバッテリーに充電します。

・5ステップ充電プログラムでオルタネーターからサブバッテリーを効率的に充電

・リチウムバッテリー(リン酸鉄:Li-FePO4)に対応

・アイドリングストップ車にも対応

・電圧・電流の調整を全自動で行います。

・MPPT 対応ソーラーパネル端子(最大300W)装備。レギュレーター不要で接続可能

・温度センサー装備。過充電を防止します。

・AGMバッテリーモードも選択可能です。

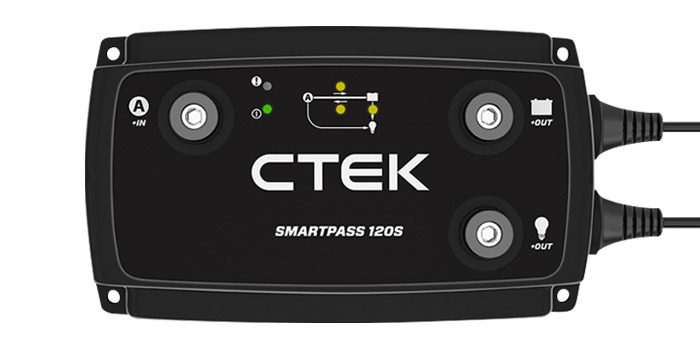

【SMARTPASS120S】について

・D250SEと併用することにより、最大140Aの電流に対応します。

・サブバッテリーから電力を供給しエンジンスタートを補助します。(スタートアシスタンス)

・電装品の切り分けが可能になります。アイドリングストップ車にも対応します。




[D250SE+SMARTPASS120S セット 製品仕様]


・入力電圧:最大23V

・出力 電圧:最大 14.4V(Normal)、14.2V(リチウム)、14.7V(AGM)

・電流:最大140A

・対応バッテリー:12V鉛蓄バッテリー全種(WET、EFB、Ca/Ca、MF、AGM、GEL)、12V(4セル)リン酸鉄 リチウム電池(Li-FePO4、Li-Fe、Li-iron、LFP)

・バッテリ容量:28~800Ah

・対応ソーラーパネル:50~300W 開放電圧(OCV) 最大23Vまで / ソーラー充電方式:MPPT

・通常接続時
充電開始:13.1V以上の状態が5秒間以上続いた場合
停止:12.8V以下の状態が10秒間以上続くか
スタータバッテリーの電圧がサブバッテリー電圧より低くなった場合

・スマートオルタネータ接続時
充電開始:イグニッションON時に11.8V以上の状態が5秒間以上続いた場合
停止:イグニッションON時に11.4V以下の状態が10秒間以上続くか
スタータバッテリーの電圧がサブバッテリー電圧より低くなった場合

・動作温度 -20˚C ~ +50˚C

・保護等級 IP65

・保証 2年間

・本体サイズ192 × 225 × 65 mm(L × W × H)※連結時

・製品重量(g) 1400g(700g+700g)


PDFカタログ1

PDFカタログ2

PDFカタログ3


『正規輸入品』

こちらのCTEK製品は正規輸入品です。電気用品安全法(PSEマーク)・技適等の法規を遵守し、日本国内での使用に適した商品です。並行輸入品の問い合わせ・修理は一切できませんのでご了承ください。

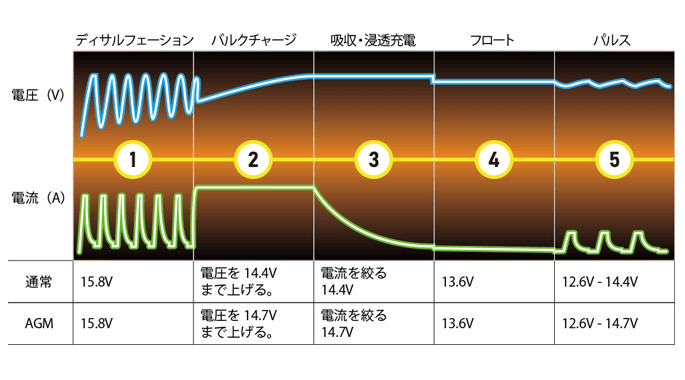

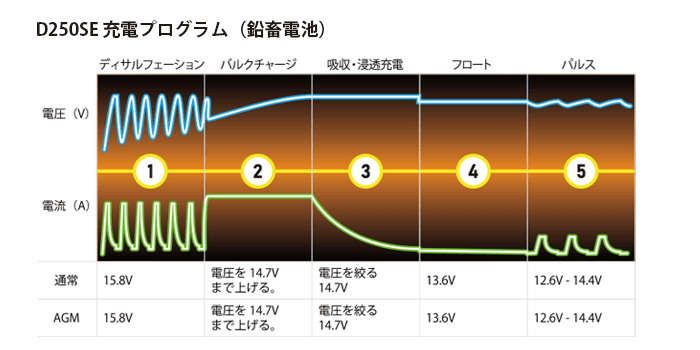

D250SE 充電フロー

鉛蓄バッテリー(通常、AGM)


ディサルフェーション
硫酸化したバッテリーを検知します。パルス状電流および電圧のフェーズで、バッテリーのプレートから硫化物質を取り除き、バッテリー容量を回復させます。

バルクチャージ
最大電流で、バッテリー容量の80%まで充電します。

吸収・浸透充電
電流を絞りながら、バッテリー容量の最大100%まで充電します。

フロート
定電圧で充電することで、バッテリー電圧を最大レベルで維持します。

パルス
バッテリー容量を 95~100% で維持します。 充電器はバッテリ電圧を測定してバッテリが完全に充電された状態を保つために必要に応じてパルス充電を行います。

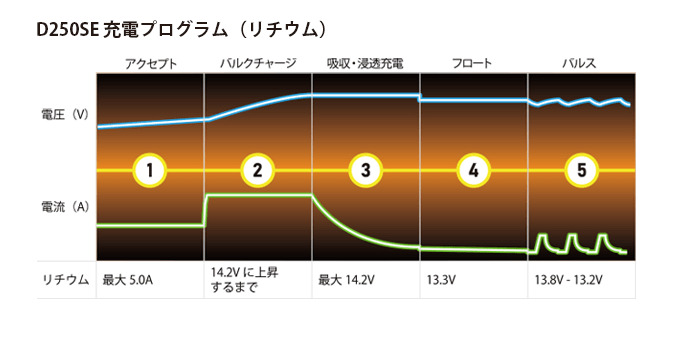

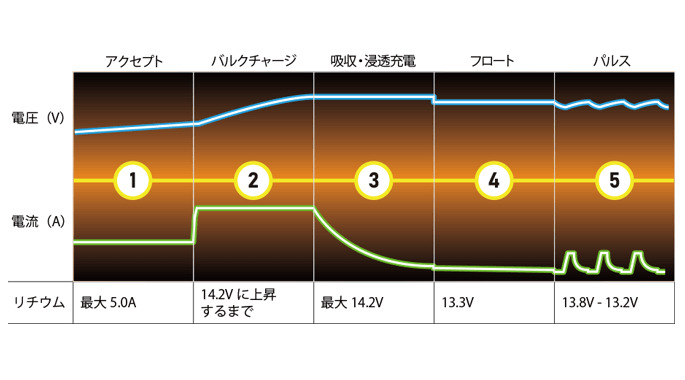

リン酸鉄 リチウムバッテリー (Li-FePO4、Li-Fe、Li-iron、LFP)


アクセプト

バッテリーが受電しているか試します。 このステップによってバッテリが不具合を抱えたまま充電し続けることを避けられます。

バルクチャージ
バッテリー容量の最大 90% 程度まで最大電流で充電します。

吸収・浸透充電
バッテリー容量の最大 95% 程度まで電流を減少させながら充電します。

フロート
定電圧で充電することで、バッテリー電圧を最大レベルで維持します。

パルス
バッテリー容量を 95~100% で維持します。 充電器はバッテリ電圧を測定してバッテリが完全に充電された状態を保つために必要に応じてパルス充電を行います。



よくあるご質問

アイドリングストップ車両に対応していますか?
イグニッションONにスマートオルタネーターケーブルを接続した場合に対応します。イグニッションON時に11.8V以上の状態が5秒間以上続いた場合サブバッテリーへの充電を開始します。
11.4V以下の状態が10秒間以上続くか、スタータバッテリーの電圧がサブバッテリー電圧より低くなった場合は、サブバッテリーへの電力供給を停止します。


AGMモードの使用方法
D250SEのバッテリセレクトケーブルをGNDへ接続することでAGMモードになります。
最大電圧が14.7Vに変更されます。
サブバッテリーにAGMバッテリーを使用する場合は、AGMモードをご使用ください。


リチウムモードの使用方法
D250SEのバッテリセレクトケーブルを12Vへ接続することでリチウムモードになります。
デサルフェーションモードがアクセプトモードに代わり、最大電圧が14.2Vに変更されます。
サブバッテリーにリチウムバッテリーを使用する場合は、必ずリチウムモードをご使用ください。

複数のサブバッテリーを接続できますか?
接続可能です。接続する際は以下の点に注意してください。
1.バッテリーは全て同じ製品・同仕様のものを使用してください。
2.全てのバッテリーを満充電した状態で接続してください。
バッテリーのバランスを整えた状態で充電を行わないと、過充電などのトラブルの発生に繋がります。


ソーラーパネルはどのようなものが使用できますか?
推奨ソーラーパネルは 50~300 Wです。
最大開放電圧は23Vです。
23V以上の電圧を入力した場合、本体が故障しますので使用はご遠慮ください。

ソーラーパネルと走行充電の電力はどちらが優先されますか?
ソーラーパネルの電力が優先されます。
CTEKはバッテリー充電量に合わせて電流を調整し、ソーラーパネル電力とオルタネーターの電力をミックスして出力します。

待機電流はどの程度ありますか?
1か月で1Ah以下です。SMARTPASS120Sを組合せた場合は7Ah未満です。


D250SEに低電圧遮断機能は付いていますか?
D250SEに低電圧遮断機能は付いていません。警告や遮断機能が付いたメーター等を併用することをお勧めいたします。

サブバッテリーとスタータバッテリーは同一である必要がありますか?
対応した容量ならば同一である必要はございません。

SMARTPASS120Sを併用するメリットは何ですか?
サブバッテリーの充電量が少ない場合、SMARTPASS120Sによりオルタネーターの電流をサブバッテリーへ最大140Aまで供給します。
大容量バッテリー使用時やリチウムバッテリー使用時に充電時間の短縮を図れます。
またSMARTPASS120Sの電力供給ポートを使用することにより、オルタネーターの電流を直接電装品へ供給し、サブバッテリーへの電流供給分を確保します。
5ステップ充電プログラムはD250SEのみで行うため、電流は最大20Aになります。


SMARTPASS120Sのスタートアシスタンスが動く条件
スタータバッテリーの電圧が下がり、エンジンON時に電圧が6V以下になった場合、スタートアシスタンスが働きます。
※サブバッテリーの充電状態が悪い場合、エンジン起動ができない場合がございます。

SMARTPASS120Sを単体で使用できますか?
使用できますが、サブバッテリーへの5ステップ充電プログラムは搭載されておりません。
D250SEとの併用をお勧めいたします。

SMARTPASS120Sの電力供給ポートはどのように使いますか?
SMARTPASS120Sの電力供給ポートはオルタネーター作動中はオルタネーターから電力を供給し、車両停止中はサブバッテリーから電力を供給します。
サブバッテリーが11.5V以下になった場合、供給を遮断します。
サブバッテリーが12.0V以上に復帰した時、供給を再開します。
FFヒーターや緊急無線等、重要な電装品はサブバッテリーに直接接続することをお勧めします。

SMARTPASS120Sの電力供給ポートの最大出力は?
最大80Aです。
80A以上の電装品はサブバッテリーへ直接接続してください。

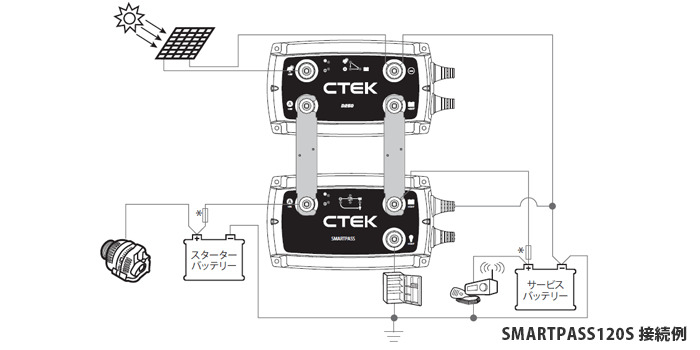

D250SE+SMARTPASS120S 配線について

配線の注意点
取扱説明書に配線・ヒューズの指定が記載されています。指定を守って配線を行ってください。
使用するヒューズ・配線
D250SE単体:30A | D250SE+SMARTPASS120S:300A
AWG・sq対応表
AWG sq 芯線面積(mm²)
AWG 12 3.5 sq 4mm²
AWG 10 5.5 sq 6mm²
AWG 8 8 sq 16mm²
AWG 6 14 sq 16mm²
AWG 4 22 sq 25mm²
AWG 2 38 sq 35mm²
AWG 1 42mm²
配線表(D250SE)
接続先 単位 配線の長さ(m) ヒューズ
0.5 1 2 5 10
オルタネーター入力側ソーラーパネル入力側+IN 芯線面積(mm²) 4 4 4 6 10 30A
AWG 12 12 12 10 8
sq 3.5 3.5 3.5 5.5 8
サービスバッテリー出力側+OUT 芯線面積(mm²) 4 6 10 30A
AWG 12 10 8
sq 3.5 5.5 8
アース接続 芯線面積(mm²) 4 4 4 4 4
AWG 12 12 12 12 12
sq 3.5 3.5 3.5 3.5 3.5
配線表(SMARTPASS120S)
接続先 単位 配線の長さ(m) ヒューズ
0.5 1 2 5 10
コネクタープレートを使用せずD250SEに配線する場合 芯線面積(mm²) 4 6 10 10 10
AWG 12 10 8 8 8
sq 3.5 5.5 8 8 8
オルタネーター入力側+IN 芯線面積(mm²) 35 35 35 50 50 300A
AWG 2 2 2 1 1
sq 38 38 38 38 38
サービスバッテリー出力側電装品出力側+OUT 芯線面積(mm²) 35 35 35 300A
AWG 2 2 2
sq 38 38 38










D250SE+SMARTPASS120S 製品仕様

  D250SE D250SE+SMARTPASS120S
入力電圧 最大23V
出力 電圧 最大 14.4V(Normal)、14.2V(リチウム)、14.7V(AGM)
電流 最大20A 最大140A
対応バッテリー 12V鉛蓄バッテリー全種(WET、EFB、Ca/Ca、MF、AGM、GEL)
12V(4セル)リン酸鉄 リチウム電池(Li-FePO4、Li-Fe、Li-iron、LFP)
バッテリ容量 40~300Ah  28~800Ah
対応ソーラーパネル 50~300W 開放電圧(OCV) 最大23Vまで
ソーラー充電方式:MPPT
通常接続時 充電開始 13.1V以上の状態が5秒間以上続いた場合
停止 12.8V以下の状態が10秒間以上続くか
スタータバッテリーの電圧がサブバッテリー電圧より低くなった場合
スマートオルタネータ接続時 充電開始 イグニッションON時に11.8V以上の状態が5秒間以上続いた場合
停止 イグニッションON時に11.4V以下の状態が10秒間以上続くか
スタータバッテリーの電圧がサブバッテリー電圧より低くなった場合
動作温度 -20˚C ~ +50˚C
保護等級 IP65
保証 2年間
本体サイズ 192 × 110 × 65 mm(L × W × H) 192 × 225 × 65 mm(L × W × H)※連結時
製品重量(g) 700g 1400g(700g+700g)
JANコード D250SE|4580317052504
SMARTPASS120S|4580317051200
