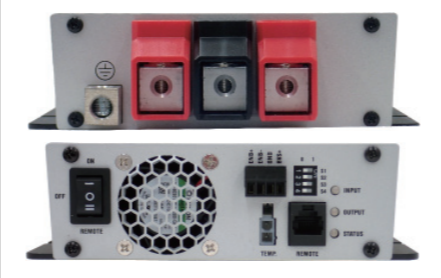

走行充電器 12V→24V 昇圧 20A 未来舎 POWERTITE / DC-122420SBY
¥ 68,200 税込
加算ポイント：620pt
商品コード： 2000000000001665
○鉛、AGMおよびリン酸鉄リチウムイオンバッテリー対応
○充電電流 最大 40A/20A ＊機種により

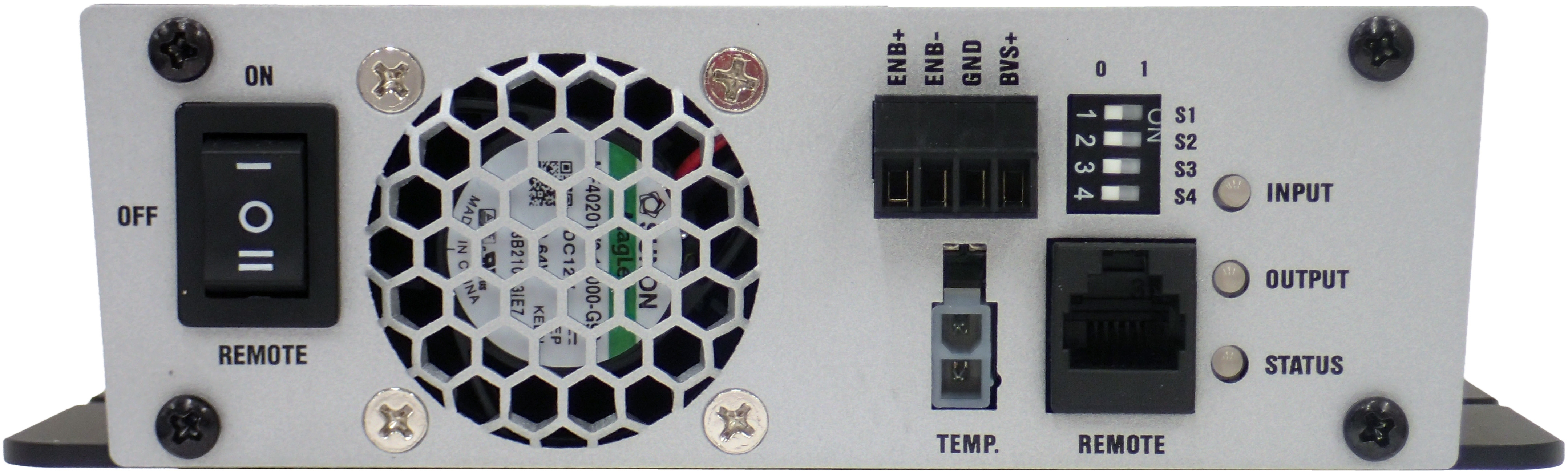

○外部制御端子により車両のエンジンキー（ACC端子）と連動して動作
○入力低電圧出力遮断、自動復帰機能搭載
○各種保護回路搭載
○VCCI クラスB相当の低ノイズ

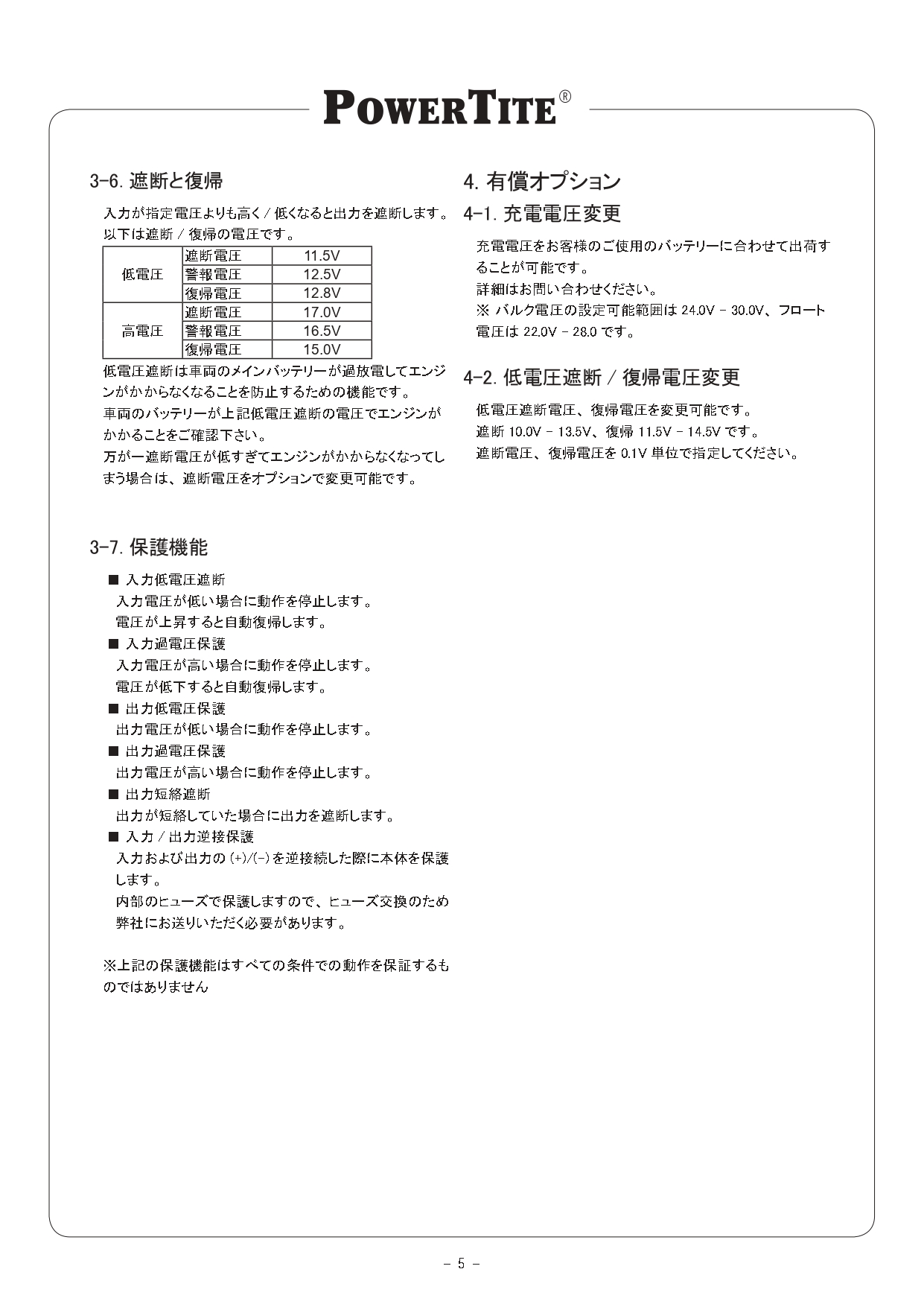

■ 入力低電圧遮断
入力電圧が低い場合に動作を停止します。電圧が上昇すると自動復帰します。
■ 入力過電圧保護
入力電圧が高い場合に動作を停止します。電圧が低下すると自動復帰します。
■ 出力低電圧保護
出力電圧が低い場合に動作を停止します。
■ 出力過電圧保護
出力電圧が高い場合に動作を停止します。
■ 出力短絡遮断
出力が短絡していた場合に出力を遮断します。
■ 入力 / 出力逆接保護
入力および出力の (+)/(-) を逆接続した際に本体を保護します。
内部のヒューズで保護しますので、 ヒューズ交換のため弊社にお送りいただく必要があります。
※上記の保護機能はすべての条件での動作を保証するものではありません
種類: 走行充電器
走行充電器 12V→24V 昇圧 20A 未来舎 POWERTITE / DC-122420SBY

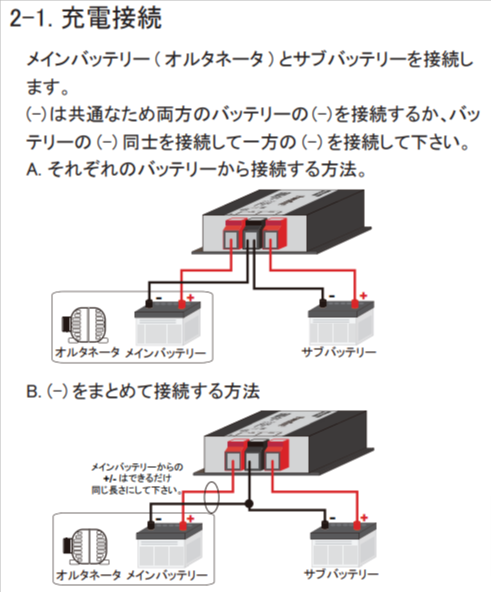

本充電器は、 12V 車両に搭載のエンジンスタート用のメインバッテリーから 24V のサブバッテリーを充電する機器です。サブバッテリーに最大 20A で充電できます。
項目 ： 内容
型名 ： DC-122420SBY
入力電圧 ： DC 12.0V - 17.0V
効率 * ： 95%
電池タイプと充電電圧 ： 鉛 ： 28.8V 27.0V
AGM : 29.4V 27.6V
LiFePO4 : 28.8V*BMS 付きリチウムイオン電池のみ対応
待機電流 ： 無負荷時 150mA 以下
REMOTE/OFF 時 5mA 以下
定格充電電流 ： 20A
カット電流 ： 2.0A
低電圧遮断電圧 ： 12.0V
低電圧復帰電圧 ： 12.8V
動作温度 ： -20℃ - 50℃
動作湿度 ： 10% - 90%
保存温度 ： -40℃ - 85℃ ( 結露しないこと )
冷却方式 ： 排気式冷却ファン

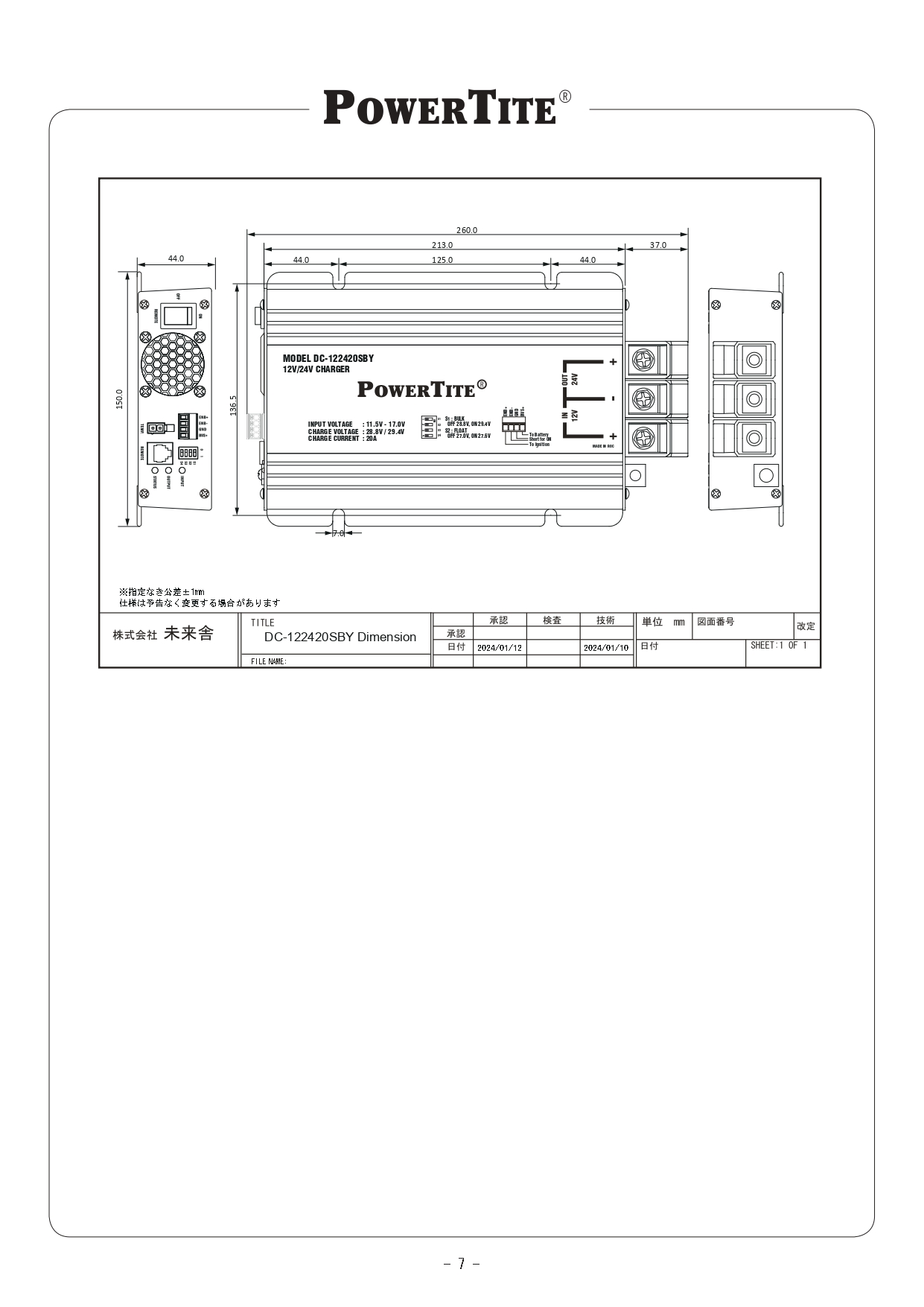

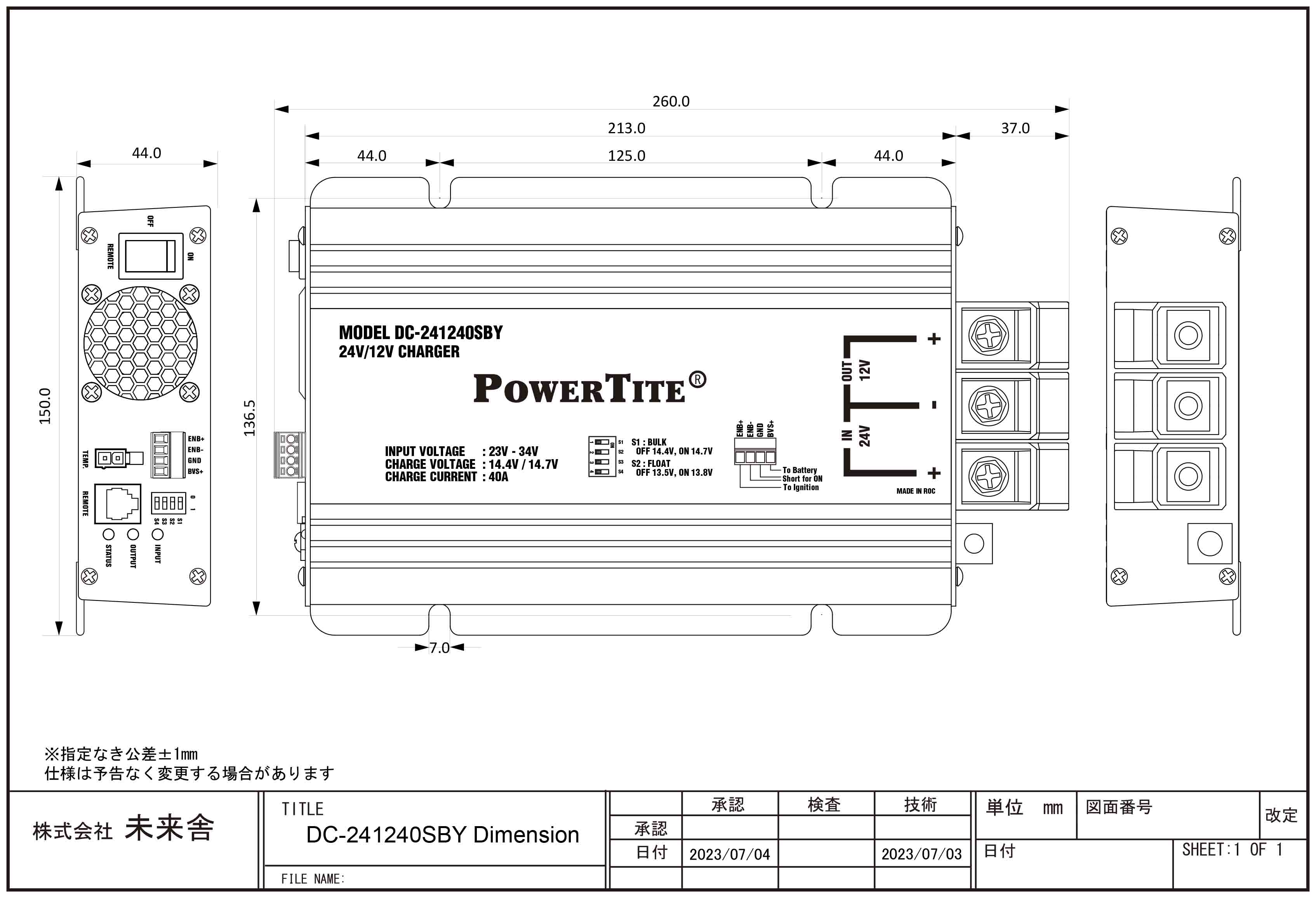

寸法 (WxHxD) mm ： 150.0 x 44.0 x 260.0
重量 ( 約 ) g ： 1.5Kg
*1 LiFePO4 は、 BMS 付きリチウムイオン電池のみ対応
* 効率は弊社の測定条件での値です。

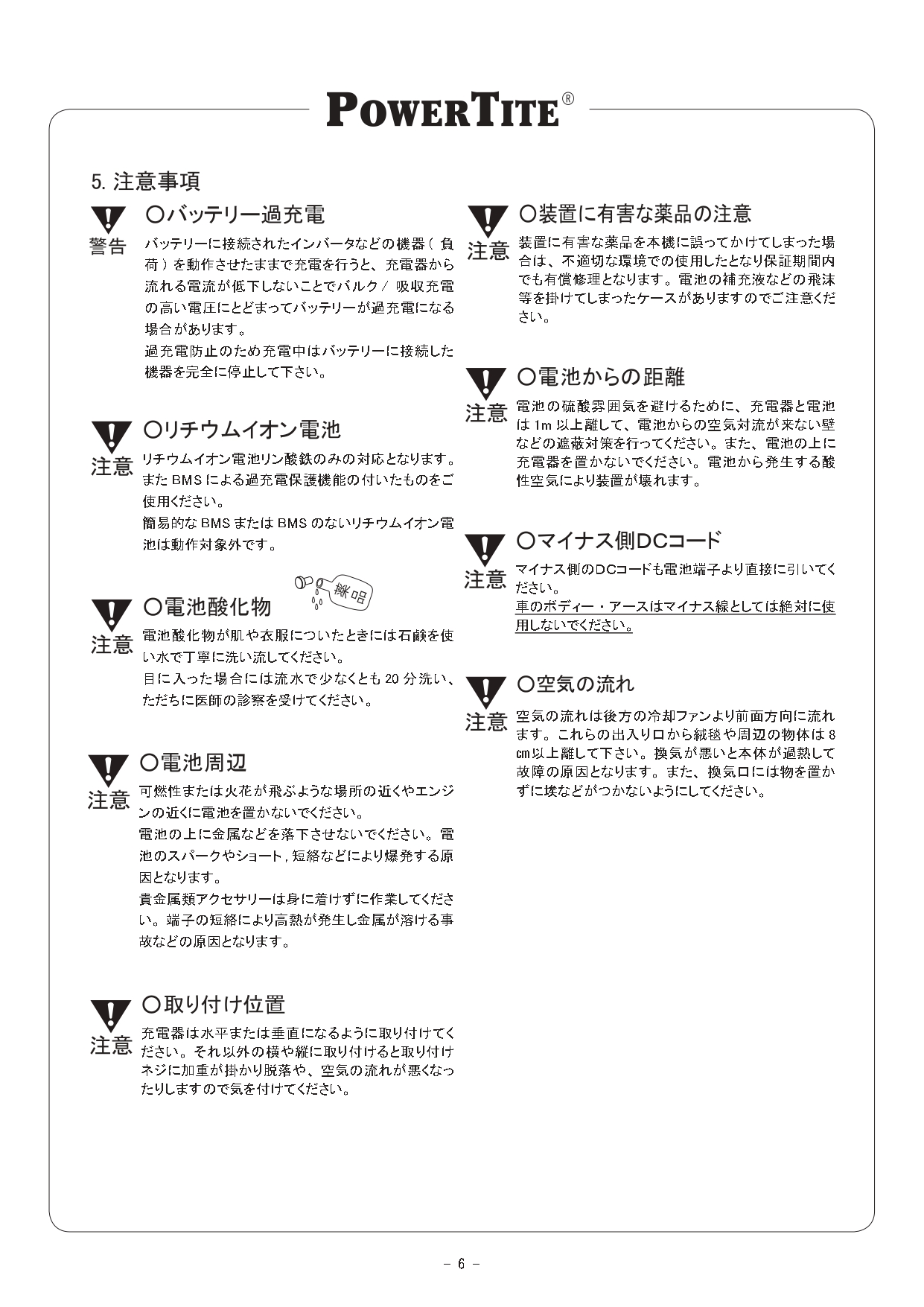

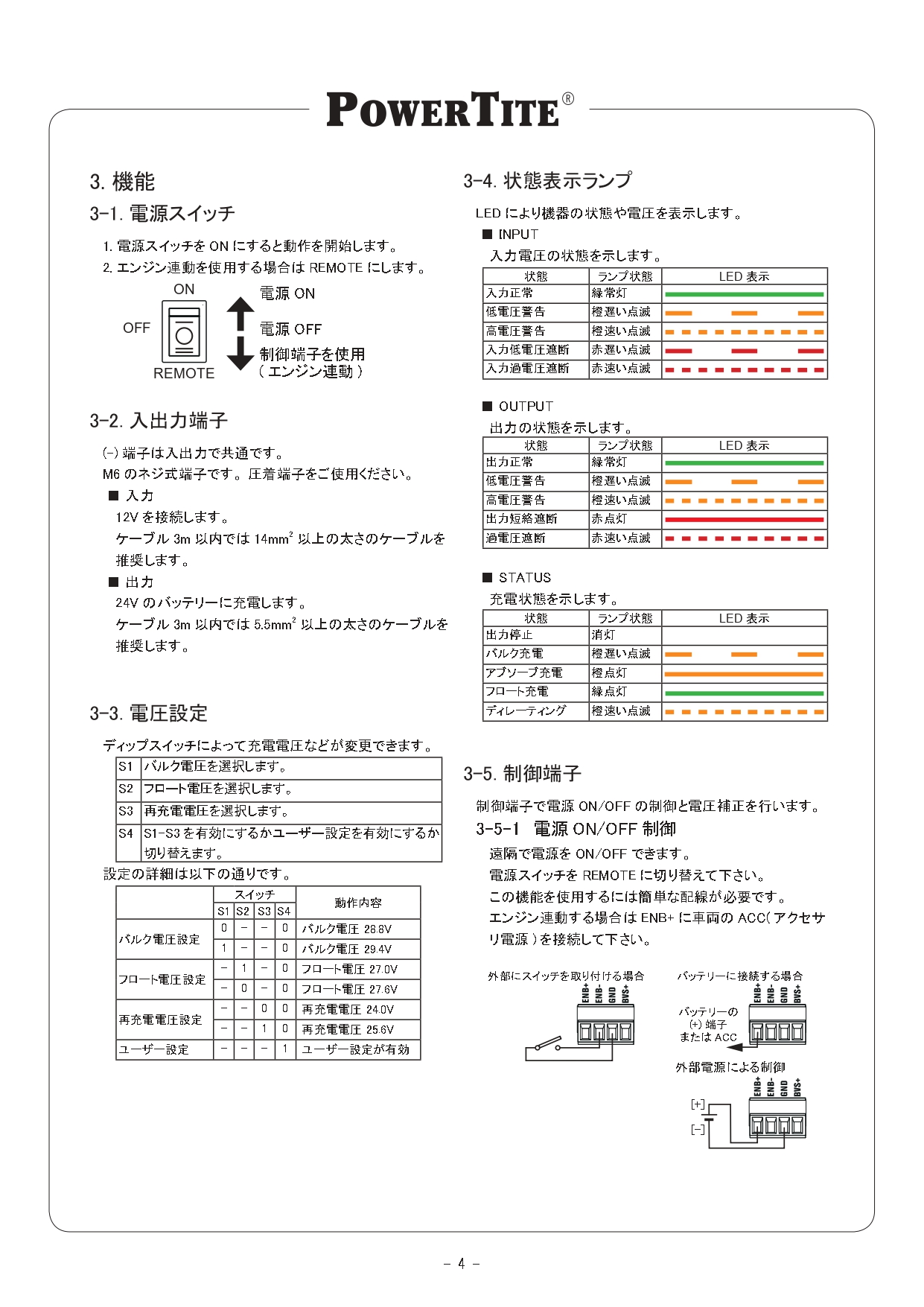

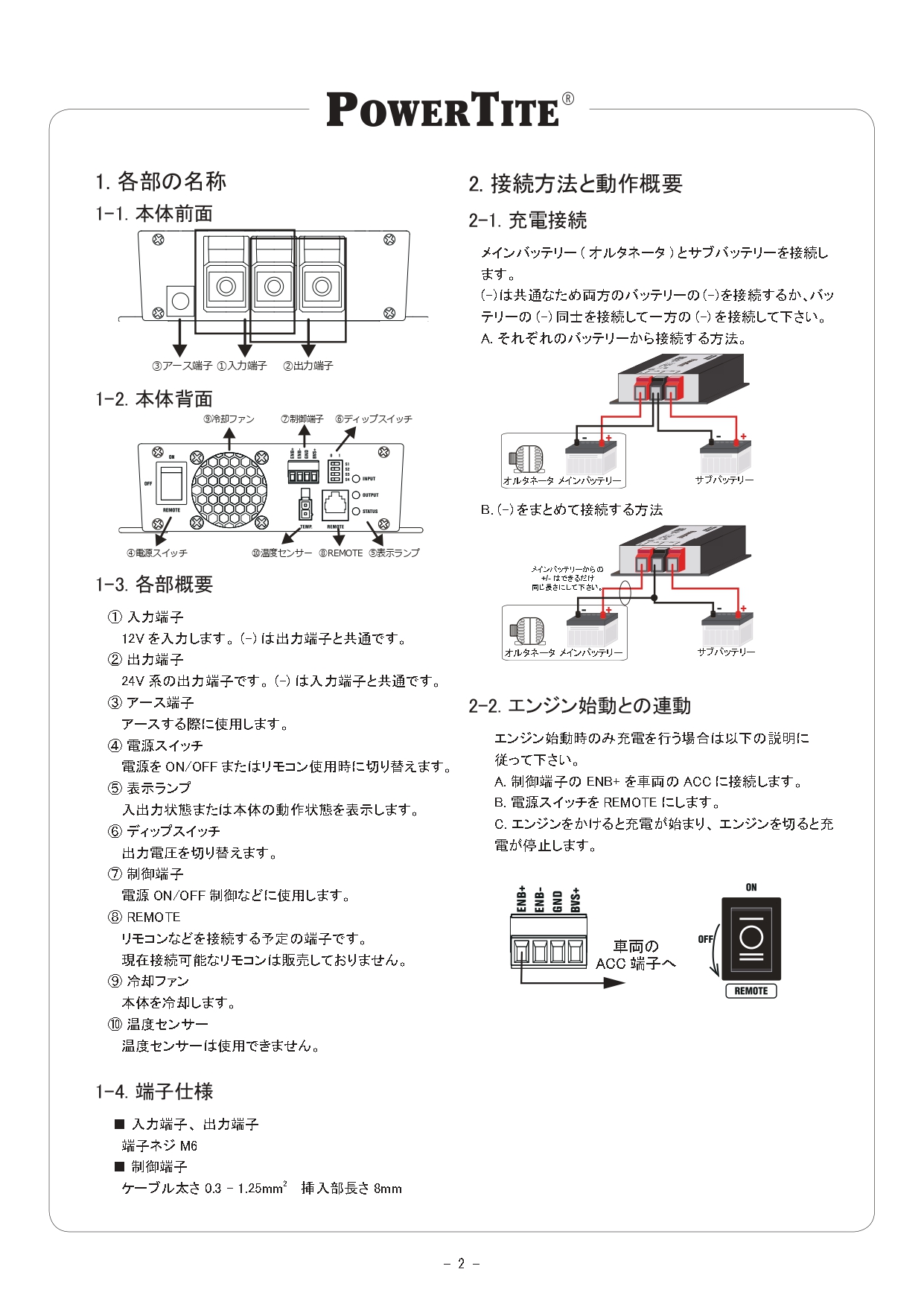

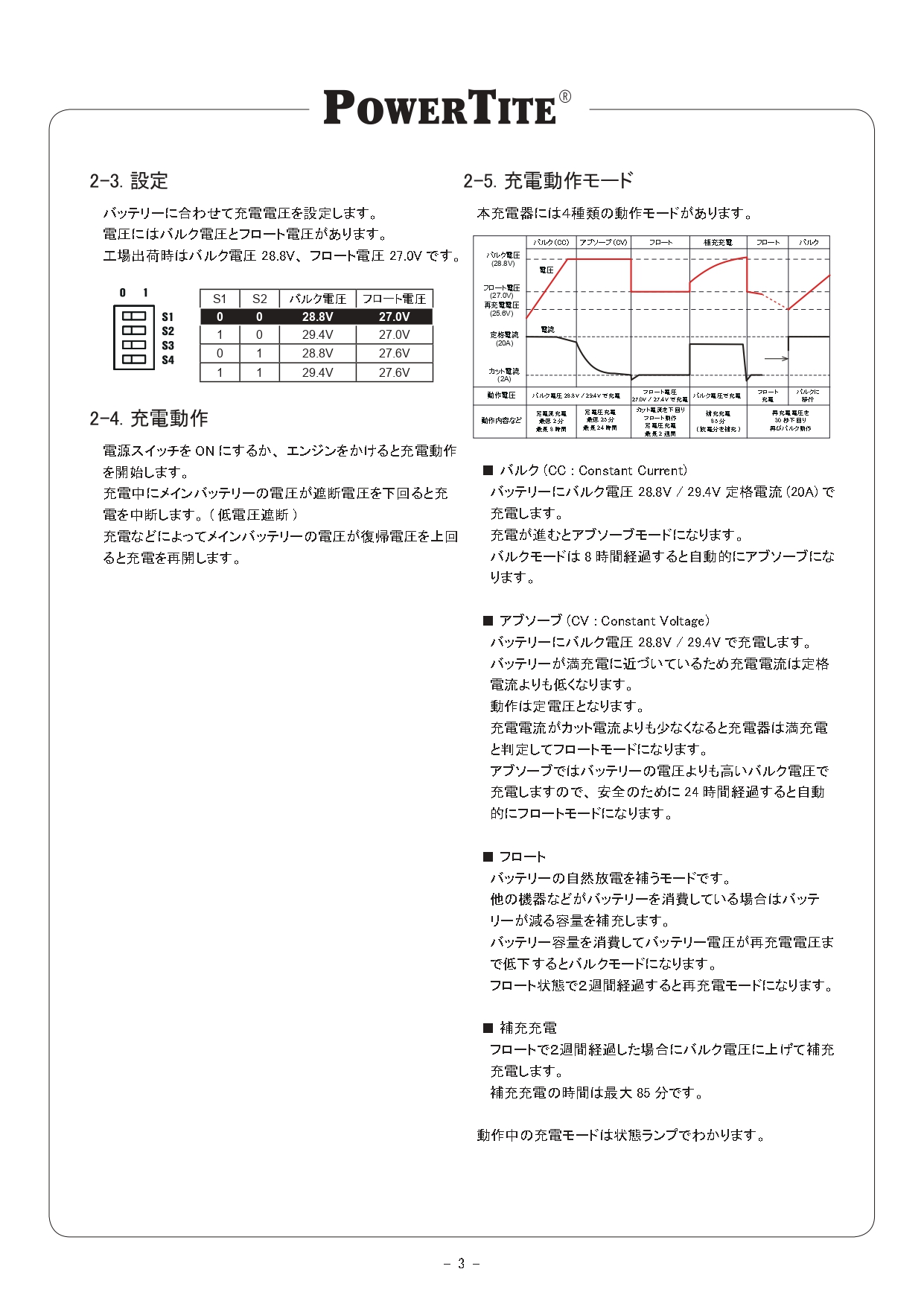

取扱説明書
| 型名 | NEW DC-121240SBY | NEW DC-122420SBY | NEW DC-241240SBY | NEW DC-242420SBY |
|---|---|---|---|---|
| 種類 | 高効率 走行充電器 DC-SBYシリーズ |
|||
| 入力電圧範囲 | DC 12.0V - 17.0V | DC 24.0V - 34.0V | ||
| 電池タイプと充電電圧 | 鉛 ：14.4V 13.5V AGM 14.7V 13.8V LifePO4 14.4V(BMS付きリチウムイオン電池のみ対応) |
鉛 ：28.8V 27.0V AGM 29.4V 27.6V LifePO4 28.8V(BMS付きリチウムイオン電池のみ対応) |
鉛 ：14.4V 13.5V AGM 14.7V 13.8V LifePO4 14.4V(BMS付きリチウムイオン電池のみ対応) |
鉛 ：28.8V 27.0V AGM 29.4V 27.6V LifePO4 28.8V(BMS付きリチウムイオン電池のみ対応) |
| 定格充電電流 | 40A | 20A | 40A | 20A |
| カット電流 | 4.0A | 2.0A | 4.0A | 2.0A |
| 出力遮断電圧(設定有効時) | 12.0V | 24.0V | ||
| 出力復帰電圧(設定有効時) | 12.8V | 25.6V | ||
| 効率 | 92％ | 93％ | 92％ | 96％ |
| 冷却 | 排気冷却ファン | |||
| 待機電流 | 無負荷時 150ｍA 以下 REMOTE/OFF時 5ｍA 以下 |
無負荷時 70ｍA 以下 REMOTE/OFF時 5ｍA 以下 |
||
| 動作温度 | -20℃ - 50℃ | |||
| 動作湿度 | 10％ - 90％ | |||
| 保存温度 | -40℃ - 85℃（結露しないこと） | |||
| 寸法 (W x H x D) | 150.0 × 44.0 × 260.0 | |||
| 重量 (約) | 1.5Kg | |||
