すぐ使えるケーブル付き：走行充電器 60A 12V / NewEra ニューエラー 昇圧回路付 (リチウムイオン対応) SBC-005
¥ 163,478 税込
加算ポイント：1,486pt
商品コード： 2000000000001468

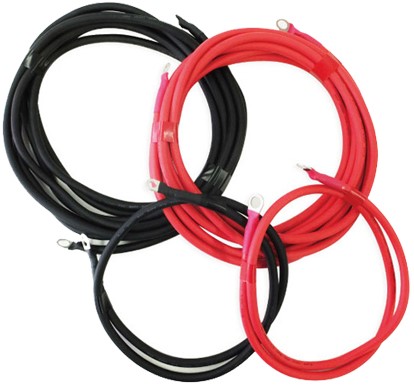

加工済みケーブルをセット！

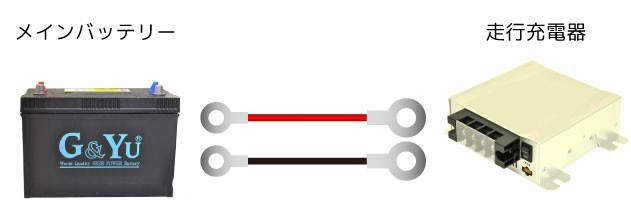

メインバッテリーと走行充電器用：５ｍ
走行充電器とサブバッテリー用：１ｍ
走行充電器
サブバッテリーチャージャー
大容量60A 昇降圧機能Li-ion対応サブバッテリーチャージャー
●昇降圧機能搭載走行充電器
●昇降圧方式により、オルタネーターの電圧変動にも安定した充電が可能
●充電流 60A
●鉛バッテリーとリチウムイオンバッテリーに対応
●リチウムイオンバッテリーを安全に急速充電
3パターンの充電電圧に対応
ディップスイッチにより3パターンの充電電圧に対応
01. 3元系リチウムイオン（12.5V）
02. リン酸鉄リチウムイオン（14.3V）
03. ディープサイクルバッテリー（15V）
●昇圧中に充電機能が落ちることなく、 60Aフル充電が可能に！
（昇降圧方式によりオルタネーターの電圧変動にも安定した充電が可能 ）
製品仕様
型式：SBC-005
寸法：W182 × L307 × H55 mm
質量：1.8kg
定格入力電圧：DC12V (12V車専用)
最大使用電圧：18V
最大出力電流：60A
充電電圧：12.5V/14.3V/15.0V
無負荷電流：メインバッテリー12V時 35mA以下
使用温度範囲：-20℃～＋60℃
耐震性：JIS D 1601 段階45に準じる
耐水性：耐水性なし
保有機能：
◎メインバッテリーの低電圧/過電圧保護
◎出力電流制限(垂下特性)
◎入力過電流保護
◎内部温度保護
◎サブバッテリーの温度保護
◎出力ショート保護
◎メイン/サブバッテリーの逆接保護
◎サブバッテリーの未接続保護
◎車両ACCによる連動ON/OFF機能
◎3色のLEDによる動作状態の表示
◎冷却FAN付き
取扱説明書
https://www.newera.co.jp/pdf/power/sbc-005_006.pdf
寸法図
https://www.newera.co.jp/pdf/power/sbc-005_drawing.pdf
＜特長＞
主バッテリーを保護しつつ、補助バッテリーを充電。
バッテリーを追加する際の必須アイテム。

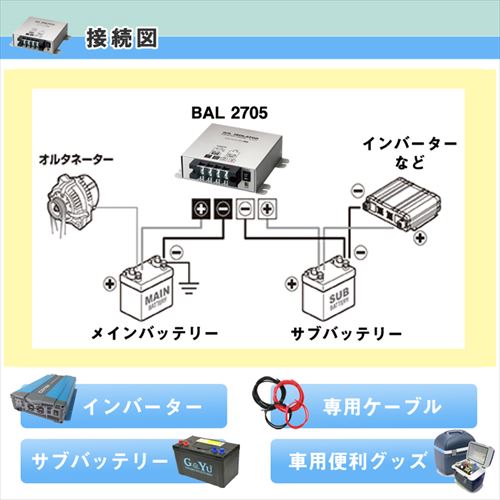

発電機から、２つのバッテリーを充電する際のシステムとして効果があります。

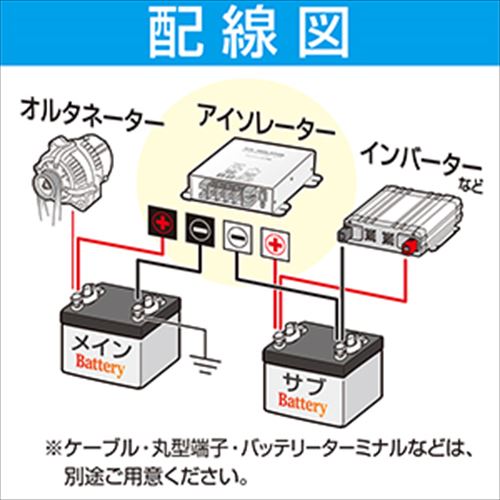

車やレジャーボートでは、発電機（オルタネータ）からバッテリー（主バッテリー）へ充電を行っています。
そのバッテリーを電源として搭載されている電装品以外の電気製品（テレビ・電子レンジ・魚類探知機等）を使用する場合、電力が大きすぎるとバッテリーが直ぐに弱ってしまい、エンジンがかからない問題が発生します。
その解決策として、もう一つバッテリー（補助バッテリー）を搭載して主バッテリーを補いますが、補助バッテリーのみの追加では充電の際、２つのバッテリーの区別が出来ず、同じくバッテリーが弱ってしまう事がある為十分ではありません。
追加するバッテリーと本機を併用して使用して頂く事で、発電機から主バッテリーと追加したバッテリーを区別して充電する事ができ、主バッテリーを優先的に充電する事が可能です。
結果、追加された電気製品によってエンジンがかからない等の問題が解消され、安心してお使いいただけます。
特長

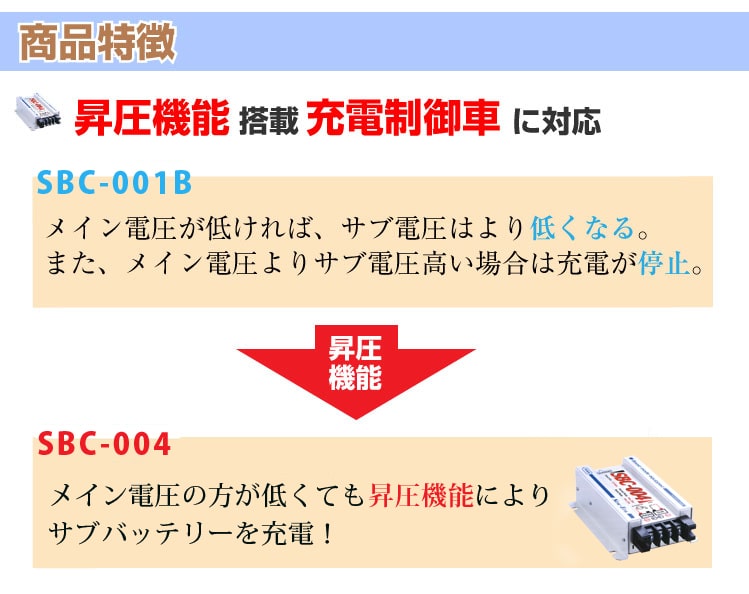

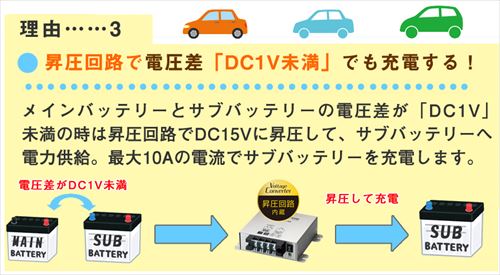

■昇圧回路で適切に電力供給！
■メインバッテリー優先の各種保護回路
■ACC電源との連動が可能
■最大出力60A
＜使用用途例＞

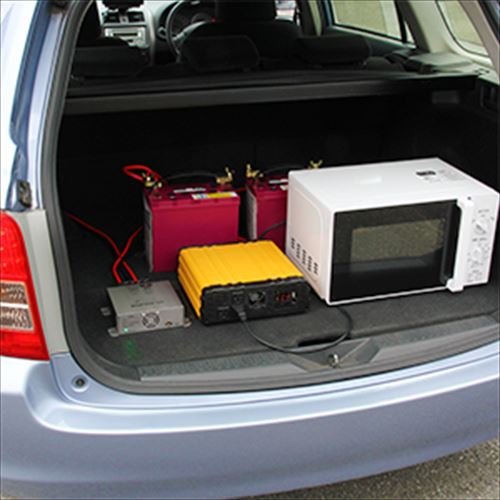

■アウトドアでインバータを利用して電気製品を使う場合
補助バッテリーとサブバッテリーチャージャーを使い、インバータは補助バッテリーから接続して、主バッテリーのバッテリー上がりを気にせずつかえます。
■プレジャーボートや漁船で使う場合
船舶用で多く使われているバッテリー切替スイッチは、主・補助バッテリーとも充電状態が分からず、バッテリー上がりの事故も多く見受けられましたが、サブバッテリーチャージャーを使うことによりその様な心配が無くなります。
■業務用車輌で使う場合
業務用車輌は補助バッテリーを搭載する場合が多い様ですが、サブバッテリーチャージャーを使うことで補助バッテリーの寿命をのばし、主バッテリーを気にすること無しに機器を使用できます。
主バッテリーを保護しつつ、補助バッテリーを充電
バッテリーを追加する際の必須システム
発電機から、２つのバッテリーを充電する際のシステムとして効果があります。
車やレジャーボートでは、発電機（オルタネータ）からバッテリー（主バッテリー）へ充電を行っています。
そのバッテリーを電源として、搭載されている電装品以外の電気製品（テレビ・電子レンジ・魚類探知機等）を使用する場合、電力が大きすぎるとバッテリーが直ぐに弱ってしまい、エンジンがかからない問題が発生します。
その解決策として、もう一つバッテリー（補助バッテリー）を搭載して主バッテリーを補いますが、補助バッテリーのみの追加では、充電の際、２つのバッテリーの区別が出来ず、同じくバッテリーが弱ってしまう事がある為、十分ではありません。
追加するバッテリーと本機を併用して使用して頂く事で、発電機から主バッテリーと追加したバッテリーを区別して充電する事ができ、主バッテリーを優先的に充電する事が可能です。
結果、追加された電気製品によって、エンジンがかからない等の問題が解消され、安心してお使いいただけます。
製品仕様
| 型式 | SBC-005 |
|---|---|
| 寸法 | W182 × L307 × H55 mm |
| 質量 | 1.8kg |
| 定格入力電圧 | DC12V (12V車専用) |
| 最大使用電圧 | 18V |
| 最大出力電流 | 60A |
| 充電電圧 | 12.5V/14.3V/15.0V |
| 無負荷電流 | メインバッテリー12V時 35mA以下 |
| 使用温度範囲 | -20℃～＋60℃ |
| 耐震性 | JIS D 1601 段階45に準じる |
| 耐水性 | 耐水性なし |
| 保有機能 | ◎メインバッテリーの低電圧/過電圧保護 ◎出力電流制限(垂下特性) ◎入力過電流保護 ◎内部温度保護 ◎サブバッテリーの温度保護 ◎出力ショート保護 ◎メイン/サブバッテリーの逆接保護 ◎サブバッテリーの未接続保護 ◎車両ACCによる連動ON/OFF機能 ◎3色のLEDによる動作状態の表示 ◎冷却FAN付き |
サブバッテリーチャージャー Q&A
Q.切り替えスイッチで2台のバッテリーを使用していますが、どのようにすればよいですか？
A.切り替えスイッチをメインにセットしておけば、自動的にサブも充電します。
Q.エンジン起動以外の電力はサブから取った方がよいでしょうか？
A.その方が安全なので、おすすめします。
Q.サブバッテリーチャージャーを使いすぎて、エンジンがかからなくなることはないのでしょうか？
A.メインからサブへは流れないようブロックしますので、心配ありません。
Q.ソーラーパネルで充電する時にも使用できますか？また、併用は可能ですか？
A.問題なくご使用になれます。併用も可能です。
Q.設置場所はメインバッテリーの近くに限られますか？
A.いいえ、離して設置しても問題ありません。熱、水等の影響のないところをおすすめします。
Q.セミサイクルバッテリーのチャージにも有効ですか？
A.実用上問題ない程度までチャージできます。ただし、100％完全なフルチャージをお望みの場合は、セミサイクル専用の100Vチャージャーで充電してください。
よくある質問
Q ： ACC連動機能とはどういった機能でしょうか？
A ： 車両のACC電源と連動させて、本機の電源ON/OFFを行う機能です。パワースイッチがONのままですと、エンジンOFF時でもメインバッテリーが消耗します。本機能を使用するとパワースイッチの操作が不要となります。本機能を使用する場合、パワースイッチは必ずOFFにしてください。
Q ： ACC電源を取っている際、パワースイッチをONにすると、どうなりますか？
A ： パワースイッチがONの状態では、ACC連動機能が働かず、常に電源がONの状態となります。
ACC連動機能をご使用の際はパワースイッチを必ずOFFの状態にてお使いください。
Q ： 外部リモート接続用コネクタとはどういった機能でしょうか？
A ： 本体のLED表示のモニタ―機能です。外部LED (別途購入していただく必要があります)に接続することにより、離れた場所で、本体LEDの状態を確認することができます。

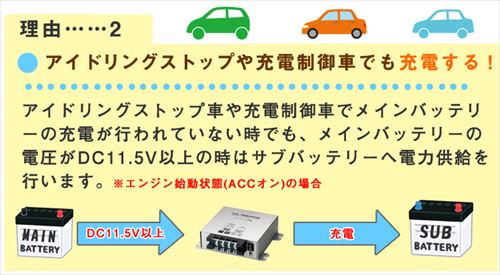

Q ： 充電制御車でもSBCが使用できますか？
A ： 使用できます。ただし、充電制御車では、燃費を良くする目的で発電量を制御しています。そのため、十分な充電量を得ることができない場合があります。SBC-001BではACC連動機能のご使用を SBC-002Aではオプション端子３，４ピンの接続を推奨しています。SBCのメインバッテリー低電圧保護の設定値が下がり、サブバッテリーに充電電流が流れやすい状態になります。
Q ： ミニブレードFUSEが切れました。なぜですか?
A ： 誤配線の可能性があります。配線を見直していただき、予備のヒューズと交換をお願い致します。また、ヒューズがお手元にない場合は、同じ容量のミニブレードヒューズを購入していただく必要があります。(当店では取り扱いをしていないため、最寄の自動車パーツ店またはホームセンターにご確認ください)
Q ： SBCのパワースイッチをONにしてもLEDが点灯しません。何故でしょうか?
A ： 以下の可能性が考えられます。
1.サブバッテリーの充電が完了した。
2.メインバッテリーを優先して充電中あるいは、充電制御機能が働いているため、サブバッテリーの充電を行っていない。
3.サブバッテリーに充電できない （バッテリーの寿命等により電圧が異常に低下している）
1.2.3に当てはまらない場合、購入された店舗にご相談ください。
Q ： SBC-001Bの、ALERT LEDが緑色の点滅をしています。どうすれば良いでしょうか？
A ： メインバッテリーに対するサブバッテリーの電圧が異常であることの警報です。メインバッテリーとサブバッテリーが同じ電圧（メイン12V-サブ12V、メイン24V-サブ24V）であるかどうかを確認してください。
Q ： メインバッテリーの電圧が下がるとサブバッテリーからメインバッテリーを充電するのでしょうか？
サブバッテリーからメインバッテリーへは充電を行いません。メインバッテリーを保護しながらサブバッテリーを充電する為の製品となります。
Q ： サブバッテリーの電圧を確認する方法はありますか。
A ： SBC-002Aでは、簡易的にサブバッテリーの電圧を確認することができます。正確なサブバッテリーの電圧を確認する際はバッテリーチェッカー、テスターや電圧計をご使用ください。
Q ： SBC-002Aの冷却ファン動作温度は何℃でしょうか？
A ： 内部温度が約40℃以上でファンの動作を開始します。
