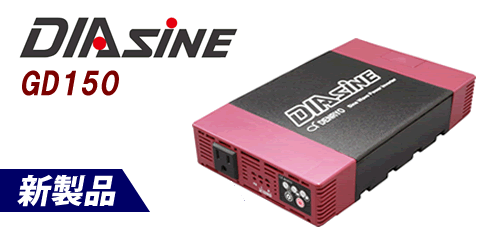

DC＞AC 正弦波 インバータ DIAsine DC24V入力・AC100V出力 150W / GD150NA-124
通常価格：¥ 38,500 税込
¥ 39,160 税込
加算ポイント：356pt
商品コード： 2000000000001048
ファンレスで静かだから、室内・車内・船内で快適！！
小型・薄型設計で組み込みや設置が楽々。
東京にある技術系会社電菱のオリジナル設計で安心。
（安価なだけの輸入品と違います！）
小型・ファンレス
弊社研究開発スタッフが，回路，構造をゼロベースで見なおした新設計により小型・ファンレスを実現しました。
自己消費電流を抑える動作モード 新機能
「低消費動作モード」，「スリープモード」を搭載しました。自己消費電流を最大50% 削減します。

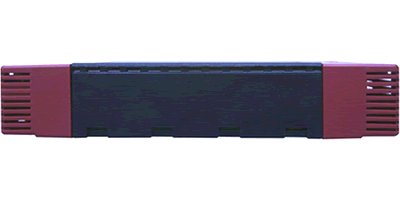

軽量・薄型
定格出力 300W クラスのインバータで，DIAsine は世界最小の重量 1.0kg，体積 1.5L を実現し，高さ 44mm (1U) の薄型設計です。
本体を破損させない逆極性接続保護
弊社独自の入力逆接続極性保護回路※は，バッテリーを逆接続すると警告LED が点灯し，本体を破損させません。
※国内，国際特許出願済みです。
広い入力電圧範囲
本製品の入力電圧範囲は，放電可能電圧の広い電池が利用できます。
広い動作温度範囲
動作温度範囲は-20～60℃の広い範囲です。

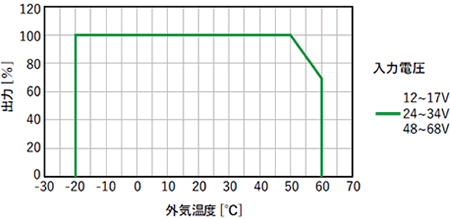

※自動的に出力が停止するわけではありません。50℃を超える環境下では，各モデルのディレーティングカーブにそって負荷を使用してください。
安心の国内設計
本製品は，ソフトウェア及びハードウェアの設計全てを，弊社研究開発スタッフが日本国内で行っています。
出力電圧・周波数を設定可能
出力電圧100/110/115/120Vacと周波数50/60Hzをボタンで容易に変更できます。電圧，周波数が異なる地域，電化製品でもご利用いただけます。

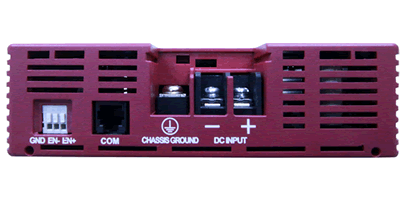

リモートコネクタ搭載
遠隔で本体電源のON/OFF操作ができるリモートコネクタを搭載しています。外部信号により操作ができるため，システムへの組み込みに適しています。

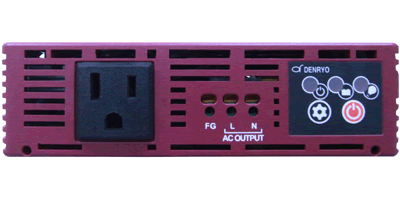

わかりやすいLED表示
３つのLED６色で設定と動作状態，エラー内容を表示します。運転状況が一目瞭然です。
豊富な保護回路
入力電圧警告，遮断/入力逆極性接続/出力電圧/出力短絡/過負荷/過温度
GD150NA-124
定格出力電力 : 150VA
入力電圧範囲 : 21～34Vdc
出力波形 : 正弦波（歪率 3%未満）
出力電圧，周波数（切換可） : 100/110/115/120Vac， 50/60Hz
動作温度範囲 : -20～+40℃（定格負荷），+60℃（70％負荷）
寸法 : 234×146.5×44mm
重量 : 0.9kg
- クイックスタートガイド
- 取扱説明書
- データシート
- 外形寸法図(PDFファイル)
- 3D外形寸法図(STEPファイル)
- カタログ
- GDシリーズインバータケーブル、端子、ヒューズサイズ
- GDシリーズの取付方法例について
- GDシリーズのリモートコネクタについて
|
型式
|
GD150NA-112
|
GD150NA-124
|
GD150NA-148
|
|---|---|---|---|
| 定格電力 |
150VA
|
||
| 最大出力電力(3分) |
180VA
|
||
| サージ電力(3秒) |
210VA
|
||
| 定格入力電圧 |
12Vdc
|
24Vdc
|
48Vdc
|
| 定格出力電圧（切換可） |
100（初期値）／110／115／120Vac
|
||
| 周波数（切換可） |
50±0.1Hz（初期値）50／60Hz
|
||
| 出力波形 |
正弦波(歪率3%未満)
|
||
| 効率(定格負荷) |
89%
|
89%
|
90%
|
| 無負荷時電流※1 （低消費動作モード） |
0.35A
|
0.20A
|
0.10A
|
| 無負荷時電流※1 （標準動作モード） |
0.57A
|
0.32A
|
0.18A
|
| スタンバイ消費電流※1 |
6.6mA
|
6.7mA
|
4.3mA
|
| スリープ消費電流※1 |
1.4mA
|
3.4mA
|
2.5mA
|
| 入力電圧範囲※2 |
10.5～17Vdc
|
21～34Vdc
|
42～68Vdc
|
| 保護回路 |
入力低電圧，入力過電圧，入力逆極性接続
出力過負荷，出力短絡，出力電圧異常，過温度 |
||
| 安全規格 |
EN60950-1:2006/A2:2013
|
||
| EMC規格 |
イミュニティ EN55024:2010
エミッション EN55032:2012, FCC class A |
||
| 耐圧 |
バッテリー入力 – AC出力：3.0kVac
AC出力 – シャーシグラウンド：1.5kVac バッテリー入力 – シャーシグラウンド：1.5kVac |
||
| 絶縁抵抗 |
>1000MΩ/500Vdc/25℃/70% RH
|
||
| 耐振 |
10～500Hz，3G 10min./ 1cycle，60分 XYZ各方向
|
||
| 動作温度範囲※3 |
-20～+60℃
|
||
| 動作湿度範囲 |
20～90%RH 結露なきこと
|
||
| 保存温度、湿度範囲 |
-30～+70℃，10～95％RH(結露無きこと)
|
||
| 冷却 |
自然対流
|
||
| 付属品 |
アクセサリープラグ付きケーブル※4
|
-
|
|
| 寸法(L×W×H) |
234.0×146.5×44.0mm
|
||
| 重量 |
0.9kg
|
||
| 標準価格(税抜) |
35,000円
|
||
◆仕様及び外観は、改良のため予告無く変更することがあります。
◆記載無きものは，入力電圧112：12Vdc，124：24Vdc，148：48Vdc，負荷150VA(力率=1.0)，
外気25℃，工場初期設定値にて測定
※1 平均値です。
※2 電圧値の誤差範囲 112：±0.5V，124：±1V，148：±2V
※3 出力特性をご参照ください。
※4 長さ1500±30mm
