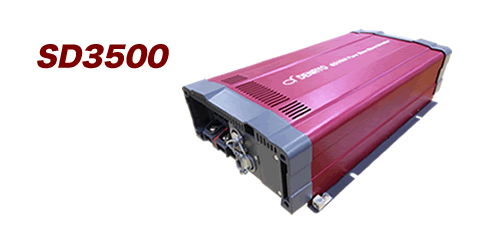

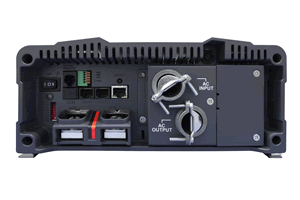

正弦波インバータ(並列機能搭載) DC48V->AC100V 3500W / SD3500-148

出力仕様：1000W 以上直流 48V 対応

通常価格：¥ 359,040 税込

¥ 341,169 税込

加算ポイント：3,102pt

商品コード： 2000000000000665

数量

いままでは業務用の高機能インバーターでのみ利用できた高度かつ大容量の機能がコンパクトなボディーに収納されました！

・最大１５台の並列運転でビルや工場でも使えます。

・単相三線、三相四線電源システムの構築可能

・商用電源の自動切替機能付きでバックアップに最適

・豊富な充電電圧

・PCでの管理

・最新の高性能設計

型式： SD3500-148
連続出力： 3500W
最大出力(3分間) ： 4500W
サージ電力(0.2秒以下) ： 6000W
出力波形(歪率) ：正弦波※1
最大効率： 91%
定格出力電圧(SW切換) ： 100/110/115/120Vac±3%
周波数(SW切換) ： 50/60Hz±0.1%
定格DC入力電圧： 48Vdc
DC入力電圧範囲： 40.0～64.0Vdc
無負荷電流：＜0.8A
パワーセーブモード： 0.5A
AC入力電圧範囲： 100/110/115/120Vac±12.5%
選択周波数： 50/60Hz
同期周波数： 47〜57/53〜63Hz
ブレーカー： 35A
無遮断切替スイッチ：単体使用時4msec以下
入力保護：逆接続(ヒューズ)、低電圧、高電圧、AC過電流(ブレーカー)
出力保護：短絡、過負荷、過温度、過電圧
動作温度範囲： -20～60℃※2
湿度：～90% RH(結露無きこと)
安全規格： -
EMC規格： FCC Class B
リモートコントローラ※3 ： CR-8 / CR-10
冷却：負荷、温度連動ファン
寸法： W283×H128×D496(mm)
重量： 10kg

入力側１次ケーブルは付属していません。
特注でも作製できますので希望の仕様をご連絡ください。

外形寸法図(PDFファイル)

カタログ

 SDシリーズインバータケーブル、端子、ヒューズサイズ（PDFファイル）

[オプション]

リモートコントローラ CR-10
リモートコントローラ CR-6
リモートコントローラ CR-8
通信用ケーブル CC-1

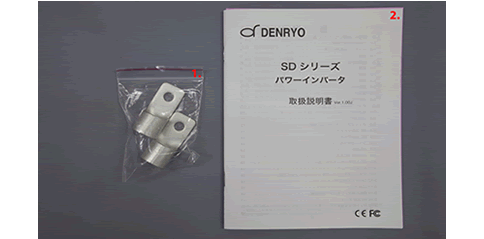

[付属品]

丸型端子2個
取扱説明書

並列機能
複数のユニット(最大15台)を接続し、出力容量を拡張させる事が出来るため、大容量負荷が利用できます。

三相交流電源(Y結線)
3台のユニットを組み合わせて、7.5kW(SD2500)10.5kW(SD3500)の三相交流を出力させる事ができます。 ※３台のSD2500またはSD3500が必要です。

単相三線式交流出力
2台のユニットを組合せ、5kW(SD2500)7kW(SD3500)の単相三線式システムを構築できます。100V負荷と200V負荷を動作させることができます。 ※2台のSD2500またはSD3500が必要です。

高いユーザビリティ
世界のあらゆる地域で使用できる様、交流入出力電圧の任意設定が可能です。また入力電圧範囲も設定できます。

設定可能範囲
100V仕様：97～123Vac
200V仕様：194～246Vac
周波数：47～63Hz

豊富な外部通信機能
シリアル通信（RS-232C)を使用し、SDシリーズのON/OFFや設定変更、ステータスの確認ができます。

並列運転で出力拡張が可能

単相三線、三相四線電源システムの構築可能

RS-232で電源のON/OFFや設定の表示可能

自動切替スイッチ（バイパスリレー）内蔵

正弦波出力(歪率3％以下)

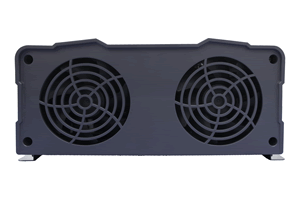

負荷・温度連動型の冷却ファン

パワーセーブモード機能で低負荷時の節電可能

豊富な保護回路を搭載

入力高電圧、入力低電圧、過温度、過負荷、交流入力短絡、

逆接続(内部ヒューズ)、出力短絡、冷却ファン不具合検出

リモートコントロール端子搭載

電圧の調整は、本体のディップスイッチで100,110,115,120V AC±3%、CR10を使うと 1V 単位で調整できます。

切り替えリレー（切り替えに要する時間）は、4msec ＊同型式でも他社やコーテック製などで16～50msecが御座いますのでお気をつけください。

切り替えのメイン・優先電源を設定することができる

標準自動切替スイッチ
インバータ→ACバイパス : 4msec以下
ACバイパス→インバータ : 4msec以下または16~50msec

並列で使えるので、2500W タイプを２台繋げると、5000W の出力が可能です。(最大15台)

・SDインバータのON/OFFを遠隔でスイッチ操作

・通信ケーブル(10m)付属

・入出力パラメータを表示するLCDディスプレイ搭載

・インバータ状態を3つのLEDで表示

・SDインバータ本体の各種パラメータを設定変更可能

・インバータの異常を外部に出力

・外部信号により，SDインバータの遠隔操作

・LCDディスプレイ搭載

LCDディスプレイには、入力電圧、出力電圧、出力周波数、入力電流値が表示されます。

・LED表示

インバータの状態は3つのLEDの表示状態により、判断できます。

・SDインバータ本体の各種パラメータを設定変更可能

パソコンと接続しなくても、本体の各種パラメータの設定を変更することができます。

・インバータの異常を外部に出力

SD シリーズに警告か保護機能が表示された場合、瞬時に緑色端子の ALM ピンに 5V/10mA の信号を出します。

・外部信号による遠隔遠隔操作

ユーザーは緑色端子の -ENBを使用して、 SD シリーズの ON/OFF 制御ができます。

型式	SD3500-112	SD3500-124	SD3500-148
連続出力	3500W
最大出力(3分間)	4500W
サージ電力(0.2秒以下)	6000W
出力波形(歪率)	正弦波※1
最大効率	90%	90%	91%
定格出力電圧(SW切換)	100/110/115/120Vac±3%
周波数(SW切換)	50/60Hz±0.1%
定格DC入力電圧	12Vdc	24Vdc	48Vdc
DC入力電圧範囲	10.0～16.0Vdc	20.0～32.0Vdc	40.0～64.0Vdc
無負荷電流	＜2.9A	＜1.4A	＜0.8A
パワーセーブモード	1.4A	0.5A	0.5A
AC入力電圧範囲	100/110/115/120Vac±12.5%
選択周波数	50/60Hz
同期周波数	47〜57/53〜63Hz
ブレーカー	35A
無遮断切替スイッチ	単体使用時4msec以下
入力保護	逆接続(ヒューズ)、低電圧、高電圧、AC過電流(ブレーカー)
出力保護	短絡、過負荷、過温度、過電圧
動作温度範囲	-20～60℃※2
湿度	～90% RH(結露無きこと)
安全規格	UL458		-
EMC規格	FCC Class B
リモートコントローラ※3	CR-6 / CR-8 / CR-10		CR-8 / CR-10
冷却	負荷、温度連動ファン
寸法	W283×H128×D496(mm)
重量	10kg
標準価格(税抜)	326,400円

●RoHS指令対応
※1　歪率3％以下　定格、抵抗負荷時出力電圧が110Vのみ3.45％以上です。

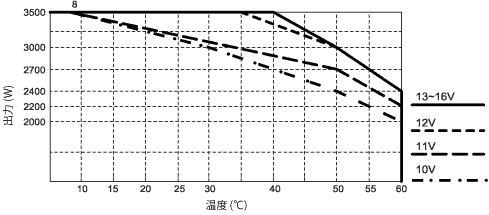

※2　40℃以上で出力が減少します。出力特性をご参照下さい。
※3　リモートコントローラは別売のオプションです。

型式	SD3500-212	SD3500-224	SD3500-248
連続出力	3500W
最大出力(3分間)	4500W
サージ電力(0.2秒以下)	6000W
出力波形(歪率)	正弦波※4
最大効率	90%	91%	91%
定格出力電圧(SW切換)	200/220/230/240Vac±3%
周波数(SW切換)	50/60Hz±0.1%
定格DC入力電圧	12Vdc	24Vdc	48Vdc
DC入力電圧範囲	10.0～16.0Vdc	20.0～32.0Vdc	40.0～64.0Vdc
無負荷電流	＜3.6A	＜1.8A	＜1A
パワーセーブモード	1.4A	0.5A	0.5A
AC入力電圧範囲	200/220/230/240Vac±12.5%
選択周波数	50/60Hz
同期周波数	47〜57/53〜63Hz
ブレーカー	20A
無遮断切替スイッチ	単体使用時4msec以下
入力保護	逆接続(ヒューズ)、低電圧、高電圧、AC過電流(ブレーカー)
出力保護	短絡、過負荷、過温度、過電圧
動作温度範囲	-20～60℃※5
湿度	～90% RH(結露無きこと)
安全規格	EN60950-1
EMC規格	EN55014-1,-2; EN61000-3-2,-3; EN61204-3; EN61000-6-1,-2,-3,-4; IEC61000-4-2,3,4,5,6,11
eマーク	CISPR 25; ISO7637-2
リモートコントローラ※6	CR-6 / CR-8 / CR-10		CR-8 / CR-10
冷却	負荷、温度連動ファン
寸法	W283×H128×D496(mm)
重量	10kg
標準価格(税抜)	326,400円
