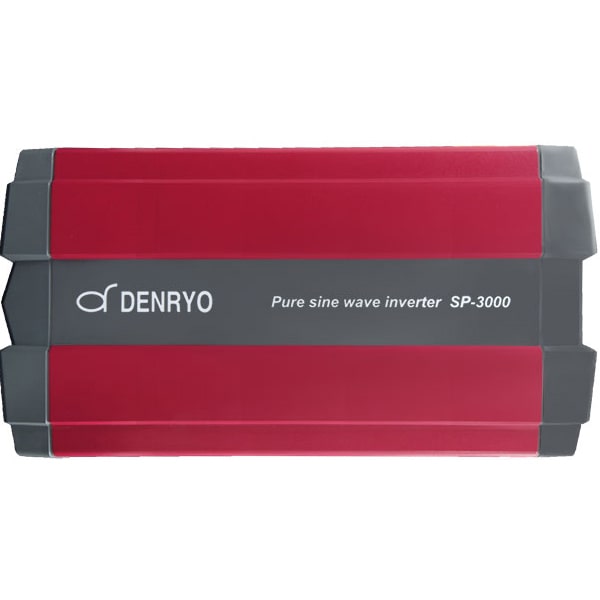

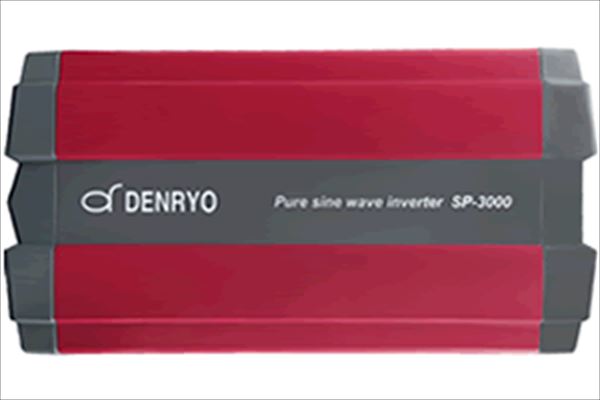

正弦波 3000W DC>AC インバータ 電菱 SP-3000-124G (入力DC24V-出力AC100V 端子台) SP3000 (*SK3000後継機種)


139,980円 税抜

商品コード: 2000000000000942

数量

警察・消防・多くの公共事業から様々な業務用途にまで、長年人気のあった SKシリーズの後継機種です。


後継機種である最新設計の「SPシリーズ」を
特別価格で販売致します!



*長年使用された SKシリーズの代替、追加用途でも、是非ご使用ください。アップグレードしており、同等以上の基本性能を持ちながら、新たな機能も追加されています。接続ケーブルは SK と同じですので本体交換で対応できます。


高いサージ電力


正弦波出力

出力電圧・出力周波数DIPスイッチ切換可

広い動作温度範囲

温度負荷連動ファン

パワーセーブモード機能で低負荷時の節電可能

入力過電圧、入力低電圧、過温度、過負荷、逆接続(ヒューズ)、回路短絡保護

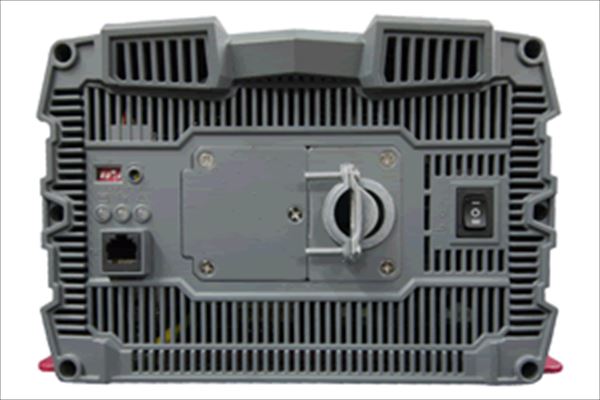

無電圧接点端子

リモートコントロール端子搭載

・CC-1通信ケーブルを使うことで、PCと接続時インバータの操作や監視,各種設定の変更が可能です。入力電圧,出力電圧,出力周波数などを読み込むことができます。



[仕様]

3000W

連続出力 : 3000VA±3%

最大出力(1分間) : >3000~3450VA(100~115%)

サージ電力(1秒間) : <6000VA

定格出力電圧(切換可) : 100(初期値)/110/115/120Vac±5%

周波数(切換可) : 50/60(初期値)Hz±0.5%

出力波形※2 : 正弦波(歪率5%以下)

最大効率 : 91%

無負荷電流※3 : ≦2.0A

待機電流※3(パワーセーブモードON) : <0.2A

入力電圧範囲※4 : 21~33Vdc

保護回路 : 入力過/低電圧、過/低温度、過負荷、回路短絡、逆接続(ヒューズ)

EMC規格 : FCC Class A

動作温度範囲※1 : -20~40℃(定格負荷)、~60℃(40%負荷)

保存温度、湿度範囲 : -30℃~70℃、10~95%RH(結露無きこと)

冷却 : 温度負荷連動ファン

寸法(WxHxD) : 255×158×442mm

重量 : 8.2kg

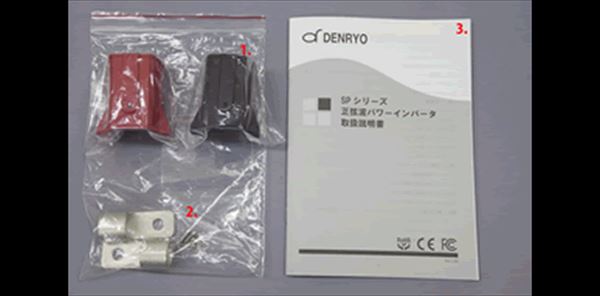

[付属品]

入力端子カバー(赤、黒セット)
丸型端子2個、取付ネジ
取扱説明書


[PDF資料]


SPシリーズのリモートコントローラについて
DCACインバータのパワーセーブモードについて


[オプション]

遠隔オンオフスイッチ オプション CR-8

遠隔オンオフスイッチ オプション CR-16

CC-1通信ケーブル

・遠隔オンオフに、CR-8を使用することで接点でのON/OFFが可能になりますが、本体に同じ機能が付いております。接点でのオンオフで使用する場合、CR-8を購入しなくても問題ありません。

・CC-1通信ケーブルを使うことで、PCと接続時インバータの操作や監視,各種設定の変更が可能です。入力電圧,出力電圧,出力周波数などを読み込むことができます。


インバータにはケーブルはついていません。別売りです。


当店で人気のDCACインバーター

小型軽量で住宅のコンセントと同じ正弦波が使えます!あれこれいつもの家電が安心して使える!


性能は、自衛隊や警察などの公共の場で長年採用されている株式会社電菱ブランドですので安心です。

精密機器の利用にはサポート力に定評があるメーカーでないと安心できません。業務用に人気があります。当店と電菱でお客様の利用をサポートいたします。

・インバーターは精巧な電子機器です。DENRYO製は、万全の修理体制と、適切な単品在庫管理により、安定した性能の品をお届け出来ます。また、国内修理により安心とスピードをご提供できます。(修理できない場合はあります。)

*株式会社電菱 は、東京にある昭和46年創立の技術系の会社です。




自衛隊や消防でも使用いただき、安定と安心で、長年人気のあった「SKシリーズ DCACインバーター」の後継機種として販売されました「SPシリーズ DCACインバーター」


5つの改良ポイント!

1.従来機種より軽量化に成功!

特にSP-2000 の 2000Wモデルは、なんと9kgから5kgに40%ほど軽量化に成功


2.便利なリモート機能標準装備!

SPシリーズの本体にリモート端子がついていますので、オプションを追加せずに、遠隔でのオンオフが可能です


3.変換効率がアップして省エネ!

例えばSP-1500の1500W 12Vモデルの場合、従来のSKシリーズに比べ 88%から 91%に効率が上がり省エネとなった結果、大切なバッテリー電源を節約できます


4.車・船、寒冷地から高温の工場や倉庫でも安心!

従来のSKシリーズは、推奨動作温度範囲が0~40℃、新機種のSPシリーズは[-20℃~60℃]


5.入力電圧範囲が広がり、様々なバッテリーや充電制御器に対応し、誤動作が少なくなります!

SPシリーズの入力電圧範囲はSKシリーズより広くなりました。入力12Vモデルですと,SKシリーズでは15Vまででしたが、SPシリーズは16.5Vまで対応可能。これは、バッテリーを充電しながらインバータを使うと、バッテリー電圧が高くなることにより、インバータの高電圧保護に引っかかる可能性を大幅に軽減できます。
DC 直流 -> AC 交流 に変換。
バッテリー/蓄電池の直流電気を家庭用のコンセントと同じ交流電気に変えます。




軽量化

最大42%軽量化しました(当社の同クラス機種比較)。運搬の効率,作業性が向上し,コスト削減に繋がります。


広い入力電圧範囲

入力電圧範囲を広く設定しており,様々な用途でご利用いただけます。上限値が従来機種より高くなったため,バッテリーを充電しながらインバータを使用することができます。


出力電圧,出力周波数設定可能

出力電圧と出力周波数をDIPスイッチで変更できます。100Vモデルは出力電圧が100/110/115/120Vacに,200Vモデルは200/220/230/240Vacに変更できます。周波数は50/60Hzに変更できます。

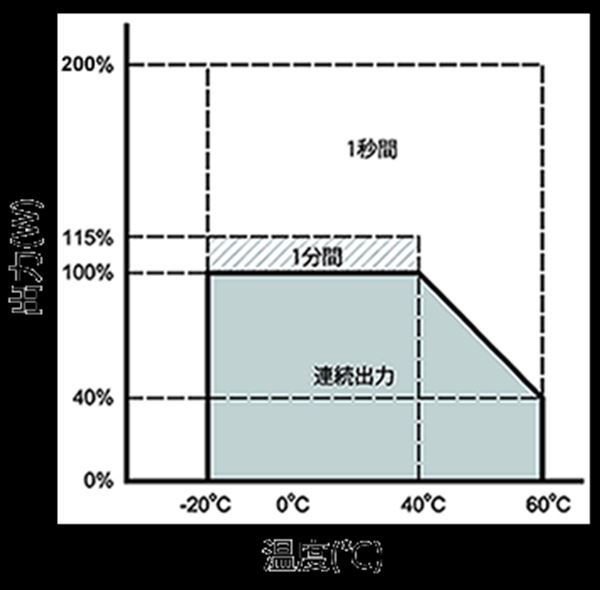

広い動作温度範囲

動作温度範囲は-20~60℃の広い範囲です。
※自動的に出力が停止するわけではありません。40℃を超える環境下では,各モデルのディレーティングカーブにそって負荷を使用してください。


正弦波出力・高サージ容量

歪率5%以下の正弦波を実現しており,計測器などの精密機器の電源に適しています。余裕のある設計で,定格出力の1.75~2倍までのサージ電力に対応できます。


リモート制御機能内蔵

本体の無電圧接点端子に配線をすると,障害発生時にエラー信号を外部に出力することができます。リモートでのON/OFF制御機能も持っており,システムへの組み込みに適しています。


設定可能なパワーセーブモード

インバータが待機状態での消費電力を低くする,パワーセーブモードがあります。無駄な自己消費電力を効率的に抑えられます。

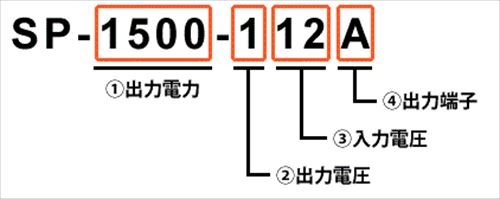

型式
SP-3000-112G
SP-3000-124G
SP-3000-148G
連続出力※1
3000VA±3%
最大出力(1分間)
>3000~3450VA(100~115%)
サージ電力(1秒間)
<6000VA
定格入力電圧
12Vdc
24Vdc
48Vdc
定格出力電圧(切換可)
100(初期値)/110/115/120Vac±5%
周波数(切換可)
50/60(初期値)Hz±0.5%
出力波形※2
正弦波(歪率5%以下)
最大効率
90%
91%
92%
無負荷電流※3
≦3.8A
≦2.0A
≦1.0A
待機電流※3
(パワーセーブモードON)
<0.4A
<0.2A
<0.1A
入力電圧範囲※4
10.5~16.5Vdc
21~33Vdc
42~66Vdc
保護回路
入力過/低電圧、過/低温度、過負荷、
回路短絡、逆接続(ヒューズ)

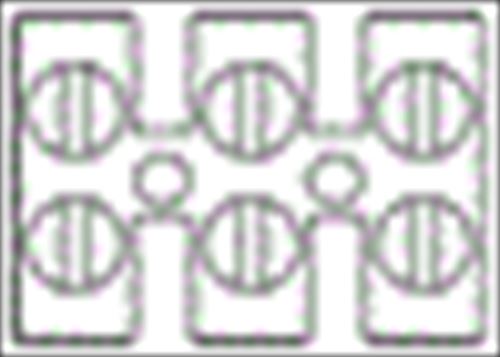

出力端子
Terminal
EMC規格
FCC Class A
動作温度範囲※1
-20~40℃(定格負荷)、~60℃(40%負荷)
保存温度、湿度範囲
-30℃~70℃、10~95%RH(結露無きこと)
冷却
温度負荷連動ファン
寸法(WxHxD)
255×158×442mm
重量
8.2kg
標準価格(税抜)
232,500円
◆仕様及び外観は、改良のため予告無く変更することがあります。

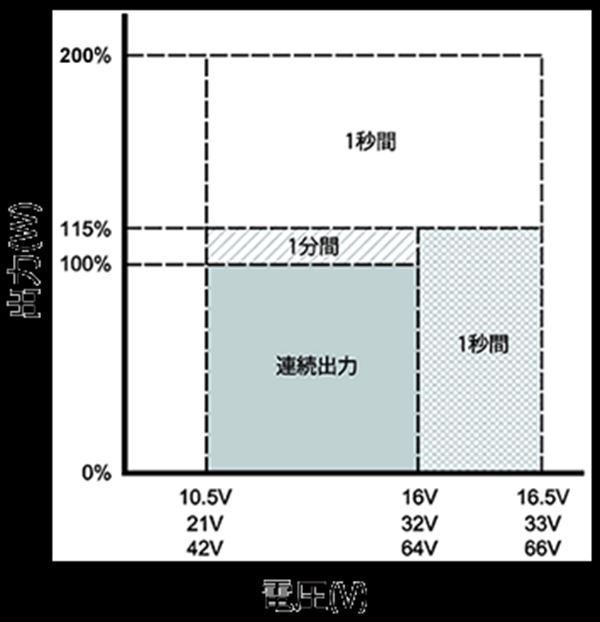

※1 出力特性をご参照ください。

※2 測定条件:入力電圧=12.5V/25V/50V、出力電圧=100/110/115/120Vac 80%負荷(力率=1.0)。200Vモデルの場合、出力電圧を2倍にしてください。

※3 定格入力電圧値にて測定。

※4 動作可能入力電圧上限は12Vモデルの場合16V、24Vモデルの場合32V、48Vモデルの場合64Vとなります。詳しくは、出力特性をご参照ください。




型式
SP-3000-212G
SP-3000-224G
SP-3000-248G
連続出力※1
3000VA±3%
最大出力(1分間)
>3000~3450VA(100~115%)
サージ電力(1秒間)
<6000VA
定格入力電圧
12Vdc
24Vdc
48Vdc
定格出力電圧(切換可)
200(初期値)/220/230/240Vac±3%
周波数(切換可)
50(初期値)/60Hz±0.5%
出力波形※2
正弦波(歪率3%以下)
最大効率
90%
93%
94%
無負荷電流※3
≦3.8A
≦2.0A
≦1.0A
待機電流※3
(パワーセーブモードON)
<0.4A
<0.2A
<0.1A
入力電圧範囲※4
10.5~16.5Vdc
21~33Vdc
42~66Vdc
保護回路
入力過/低電圧、過/低温度、過負荷、
回路短絡、逆接続(ヒューズ)
出力端子
Terminal
安全規格
EN 60950-1
EMC規格
EN 55022 class A; EN 55024; EN 61000-3-2, -3-3;
EN 61000-4-2, 3, 4, 5, 6, 8, 11
動作温度範囲※1
-20~40℃(定格負荷)、~60℃(40%負荷)
保存温度、湿度範囲
-30℃~70℃、10~95%RH(結露無きこと)
冷却
温度負荷連動ファン
寸法(WxHxD)
255×158×442mm
重量
8.2kg
標準価格(税抜)
232,500円
◆仕様及び外観は、改良のため予告無く変更することがあります。
※1 出力特性をご参照ください。

※2 測定条件:入力電圧=12.5V/25V/50V、出力電圧=100/110/115/120Vac 80%負荷(力率=1.0)。200Vモデルの場合、出力電圧を2倍にしてください。

※3 定格入力電圧値にて測定。

※4 動作可能入力電圧上限は12Vモデルの場合16V、24Vモデルの場合32V、48Vモデルの場合64Vとなります。詳しくは、出力特性をご参照ください。


[3000W のインバーターを使うイメージ]

キャンピングカー、キッチンカー、大型クルーザー、ヨット、非常用バックアップ電源、太陽光発電、自家用電源、タクシー、コンビニ、お店、オフィス、災害用備品、

[3000W で使える家電]

台所:電子レンジ、照明、炊飯器、電気ポット、冷蔵庫、IHクッキングヒーター、トースター、オーブン

リビング:大型テレビ、照明、ケイタイ電話、ルーターやネットワーク機器、電気ストーブ、エアコン、ラジオ、ラジカセ、ファン、ファンヒーター、ホットカーペット、ヒーター、空気清浄機

仕事:パソコン、照明、プリンター、電動工具、ケイタイ電話、ルーターやネットワーク機器、ファックス、空気清浄機

車や船:電子レンジ、大型テレビ、パソコン、照明、炊飯器、電気ポット、電気ストーブ、エアコン、ラジオ、ラジカセ、ファン

*お客様が実際に利用する機器が正しく稼動するかどうかはメーカーにお尋ねください。

○ 用途

乗用車のバッテリーで家電が利用できます。

工具類: 電動鋸、ドリル、グラインダー、サンダー、芝刈り機、コンプレッサー

事務機器: コンピュータ、プリンター、モニター、ファクシミリ、スキャナー

家電器具: 掃除機、扇風機、白熱電球、蛍光灯、シェーバー、ミシン

キッチン用電気器具: 電子レンジ、冷凍冷蔵庫、コーヒーメーカー、ブレンダー、アイスメーカー、トースター

工業用品: メタルハライドランプ、ナトリウム灯

家庭用娯楽機器: テレビ、ビデオ、ゲーム、ステレオ、音響機器、衛生受信装置

ご家庭のコンセントは一般的に、1500W = 15A 100V が多いです。DCACインバーターを選択する際に、1500W 対応を選びますと同じ出力を得られます。つまり、同じ電気製品が使えます。

この SK インバーターは、自衛隊、警察関係などでご利用頂いています。


○ 取り付け

1. 何処に取り付けるか?

インバータの取り付けには適した場所を選んで下さい。

(1)乾燥:インバータに水滴や雨のかからない場所。

(2)涼しい場所:周囲温度が0 から40℃以内で空調があればさらに良い。

(3)安全:バッテリーと同じ筐体内や火気性の物がない場所、エンジンルームやその燃料がない場所。

(4)換気口:インバータの換気のために周囲に少なくても3cm の隙間取って下さい。後部と底部には換気に障害にならないように注意して下さい。

(5)埃の無い所:このインバータは埃の少ない場所を選んで設置して下さい。材木のチップや材料の削りかすが多い場所は避けて下さい。それらが冷却ファンに引き込まれて故障の原因になります。

(6)バッテリーの近く:ケーブルの長さがあまり長いのは困りますがインバータをバッテリーと同じ筐体内に設置する事は避けて下さい。推奨するケーブルの長さとサイズは項目の3-5 に記載しています。同じ筐体内にインバータを取り付けますと、バッテリーはガスを発生するためその腐食性のガスに曝されてインバータは大きな損傷を受ける恐れがあります。


DC 接続ケーブルについて

ケーブルはインバータに合わせて適格の物を選んで下さい。長さはなるべく短く1.8m 以内にして下さい。ケーブルが長すぎたり細すぎたりしますと、インバーターの機能が正常に働かず低電圧遮断を繰り返し起こしてしまいます。



○ DC 入力ターミナル

取り付けの前にインバータの動作試験をしたい場合、以下の要領で行います。

(1)梱包からインバータを取り出して電源スイッチがOFF になっているかを確認します。

(2)付属のリング端子を圧着工具で電線に取り付けます。電線の太さは電流値に充分耐えられる容量を選んで下さい。

(3)始めにバッテリーのマイナス端子からインバータのマイナス端子にケーブルを繋ぎます。DC 入力電線は固く締め付けて下さい。締め付けが緩いと過熱して危険です。

(4)さらに進む前にもう一度電線が間違いなくインバータのマイナスからバッテリー又は電源のマイナスに繋がっている事を確認して下さい。極性を間違えて接続すると本体内部のヒューズが飛びインバータが修理不能になる恐れがあります。またその場合保証を受けることが出来ません。

(5)インバータのプラス端子からバッテリーや他の電源のプラスにケーブルを繋ぎます。接続は確実に行って下さい。この作業中にインバータの内部にあるコンデンサーを充電するため接続部からスパークが生じることがあります。引火性のガスなどが周囲にある場合は爆発の恐れがありますので接続作業は行わないようにして下さい。


インバータは負荷に電力を供給します。もし正確なr.m.s の電圧を知りたい場合は実効値を測定できる電圧計で測定して下さい。

インバータの入力側とバッテリー間に、ブレーカーやリレーなどの開閉器は接続しないで下さい。インバータの入力にサージ電流が流れ壊れる恐れがあります。その際は、保証外となりますのでご了承下さい。


○ 動作と表示

インバータの動作は前面パネルにあるON/OFF スイッチで行います。

インバータは負荷にAC電力を供給する用意が出来ましたら、負荷を動作させる前にインバータのスイッチを先にON にしてから負荷を始動させて下さい。このことはインバータが負荷に急激に始動電流を供給することが出来ないためです。



■高いサージ能力

余裕のある設計で瞬時に定格電力の2倍のサージ電力を取り出す事ができます。



■グローバル設計

出力周波数をスイッチで変更できます。



別売のリモートコントローラを使用することで、インバーターから離れた場所でインバータのON/OFFができます。



●純正な正弦波出力(歪率5%以下)。

●多機能表示リモートコントローラ(オプション)

●入力電圧レベル・出力電圧レベルとエラー表示

●温度感知放熱ファン

●入力過/低電圧,過/低温度,過負荷,回路短絡,逆接続(ヒューズ)

●周波数スイッチ切換可






ソーラーシステム、キャンピングカーに最適♪
用途を選ばない『正弦波』ですので、様々な場所で多種多様な電気製品が使えます♪

ソーラー発電、風力発電、非常用電源、キャンピングカー、クルーザー・ヨットなどの船、お庭で電気を使う。などなど。

正弦波のインバーターがあれば、テレビ、パソコン、プリンター、掃除機まで安心してご利用いただけます。

擬似波インバーターをお使いの方も、正弦波にすると多くの電気製品が使えますので便利に電化製品を利用出来ます。


インバーターにも、安価な擬似波、高性能な正弦波と御座います。

正弦波のインバーターは、一般的な電気製品全般にご利用いただけますので、テレビ、パソコン、プリンター、掃除機、炊飯器、電子レンジまで安心してご利用いただけます。擬似波に比べますと高価ですが、長い期間多くの種類の電気製品を使えることを考えると1台は欲しい機器です。『正弦波』と『擬似正弦波』では使える電気製品が変わります。

次に大切な点が、容量。定格の消費電力はもちろんですが、電気製品は、スイッチを入れるときなどに定格以上の電力を必要とします。
そのため、その瞬間的な電力を供給できないとうまく稼動しません。

インバーターをお使いの方はよく分かると思いますが、容量はあっているのに動かない!なんてことになります。

インバーターを選ぶ場合は、定格とサージ能力を確認をして下さいね。

インバーターも、容量と種類により価格は様々です。数千円から数十万円まであります。使うポイント、価格の違いは、何の電気製品を使うかによりかわります。

容量○○ワットの電気製品を使う。

テレビに使うのかパソコンに使うのか電子レンジに使うのか、など電気製品の種類によって変わります。

安価なのは擬似波インバーター。安価ですが使える電気製品の種類に制限があります。

もうひとつは、正弦波インバーター。高価ですがいろいろな電気製品が使えます!






【販売元の 株式会社 電菱 DENRYO について】

[ 詳しい取り扱い説明書付属!]

業者、一般ユーザー向けに、数十年にわたり、DCACインバーターを販売しているメーカーである電菱が長年のノウハウと理解しやすさを考え作成した日本語の取り扱い説明書が付いています。

[ 技術会社ならではの安心の供給体制!]

ロット入荷毎に綿密な製品確認!:メーカーより報告のないような細かなマイナーチェンジまで把握するために製品を分解して内部を確認しています。部品の変更や回路の変更など、外見や仕様書だけでは分からない、またメーカーから報告のないような小さな変更まで確認することでお客様が安心してお使いいただけるように製品を把握しています。これらによりお客様からの質問に対して適切にスピーディーに回答できます。また、バージョン管理やシリアルナンバーでの確認を徹底していますので早く確実にサポートできます。長く安心してご利用いただくためには大切な業務です。

安心の出荷とサポート体制:技術者を多く抱え実際に設計をおこなっている会社だからできる、細かい仕様変更や製造ミスを見逃さない安心のための分解チェック作業です。これによりスピーディーで確実な修理対応、お客様からの問い合わせ敏速に回答することが出来ます。また、このような時間と労力の掛かる地道な作業の積み重ねにより、流通前に不具合の発見などをおこなうことが出来ます。

[ 周辺機器との相性 ]

ソーラー発電、充電器、太陽電池コントローラーなど、数多くの製品群を有しているメーカーだから出来る相性の良い製品のご紹介。また、多くの機器類と繋ぐ独立電源、ソーラー発電、バックアップ電源などですので、うまく稼動しないなどのトラブルはよくあります。これらに対しても長年の数多くの経験から適切なアドバイス・サポートが出来ます。

[ 豊富な在庫 ]

在庫が豊富ですので、急ぎの案件やリピートに対応できます。




Q.SPシリーズのリモートコントロール端子の配線方法を教えてください。

A.下記のリンクから詳細をご覧になれます。ご確認ください。
SPシリーズのリモートコントロール端子について

Q.バッテリーに配線するケーブルとヒューズの推奨サイズを教えてください。

A.下記のリンクから詳細をご覧になれます。ご確認ください。
SPシリーズインバータケーブル,端子,ヒューズサイズ

Q.SPシリーズは,出力が並列できますか。

A.いいえ,SPシリーズは並列運転できません。SDシリーズをご検討ください。

Q.リモートコントロール端子のENBとGND間に設置するスイッチの仕様は,最大電流何Aまで許容できるものを推奨しますか。

A.リモートコントロール端子は信号の受け渡しなので,1Aにも満たないかなり小さな電流です。定格1Aのスイッチをご利用いただけます。

Q.パワーセーブモードは何ですか。

A.下記のリンクから詳細をご覧になれます。ご確認ください。
パワーセーブモード機能
