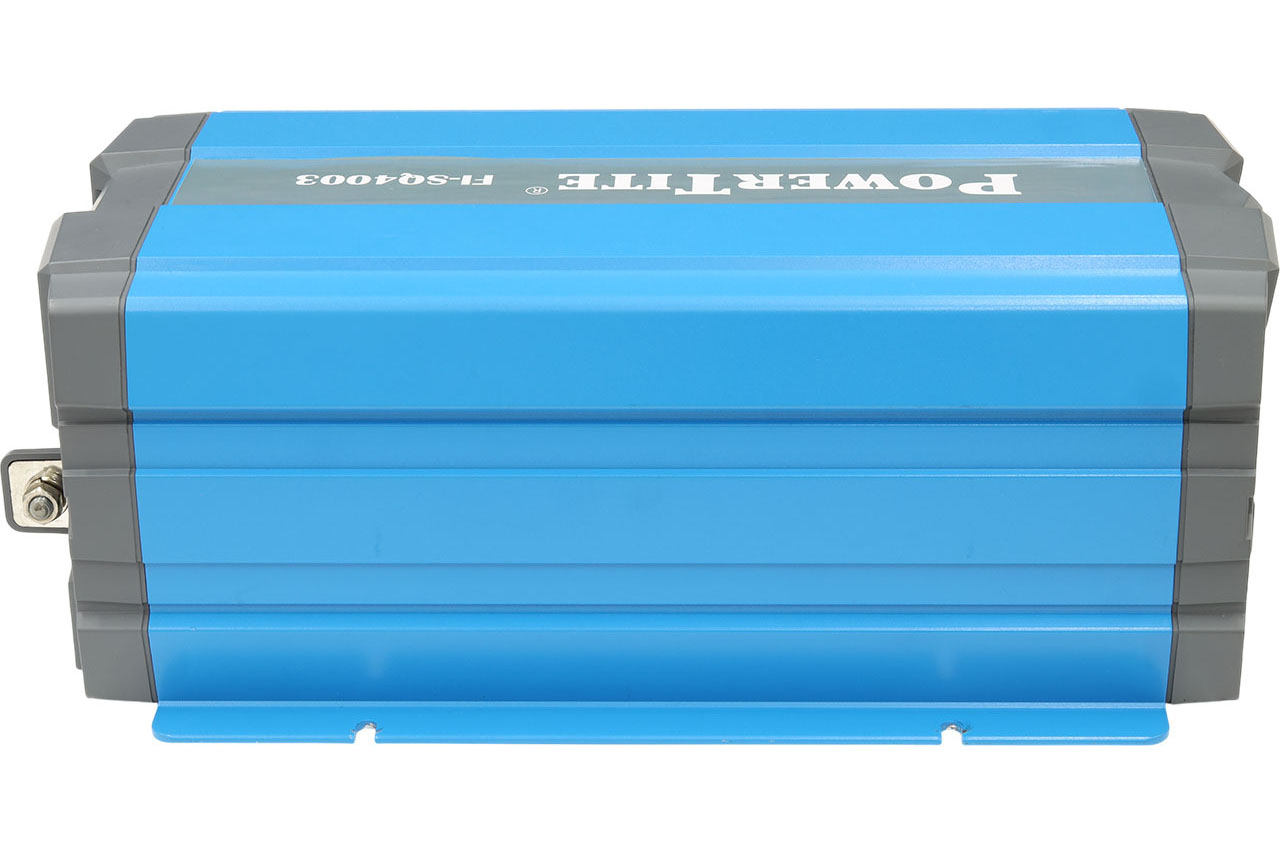

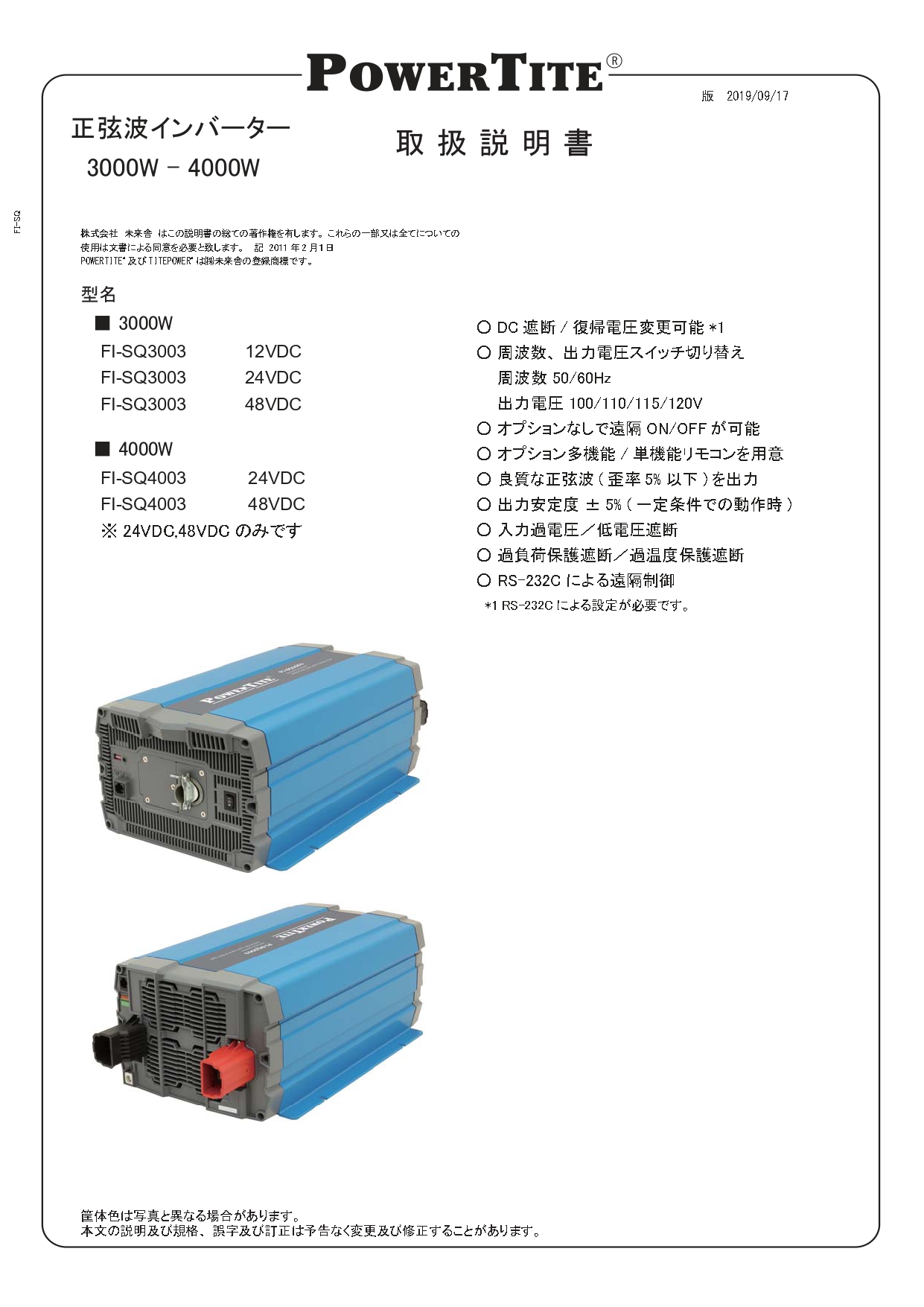

PowerTite（未来舎）正弦波インバーター FI-SQ3003／FI-SQ4003シリーズ
3000W・4000Wの大容量出力に対応した完全正弦波DC-ACインバーター

■製品概要
PowerTite（未来舎）FI-SQ3003／FI-SQ4003シリーズは、バッテリーなどの直流電源をAC100V系の交流電源へ変換する大容量DC-ACインバーターです。

FI-SQ3003は連続出力3000W、FI-SQ4003は連続出力4000Wに対応。出力波形には歪率5％未満の完全正弦波を採用しており、キャンピングカー、船舶、業務車両、独立型電源設備、非常用電源など、安定した交流電源が求められる用途に適しています。

出力電圧はAC100V・110V・115V・120V、出力周波数は50Hz・60Hzから設定可能です。外部制御端子による遠隔ON／OFF、オプションリモコン、RS-232Cによる遠隔制御にも対応しており、車載用途から設備への組み込みまで柔軟に運用できます。

なお、FI-SQ3003には12V・24V・48V仕様があり、FI-SQ4003は24V・48V仕様です。接続するバッテリーシステムの電圧に合わせて、型番を正しくお選びください。

■FI-SQ3003／FI-SQ4003の主な特長

● 歪率5％未満の完全正弦波出力
家庭用商用電源に近い滑らかな正弦波を出力します。パソコン、映像・音響機器、各種充電器、計測機器、モーターを使用する機器など、電源波形の影響を受けやすい機器にも使用しやすい設計です。

ただし、すべての電気機器の動作を保証するものではありません。接続機器の消費電力、起動電力、周波数、電源仕様を事前にご確認ください。

● 3000W／4000Wの大容量モデル
FI-SQ3003は連続出力3000W、最大出力3450W、FI-SQ4003は連続出力4000W、最大出力4600Wです。複数の機器を使用するシステムや、比較的大きな電力を必要とする機器への給電を検討する場合に適しています。

最大出力は参考値であり、常時使用できる連続出力とは異なります。また、メーカー規格の出力値は抵抗負荷を条件としています。モーター、コンプレッサー、ポンプ、トランスなどの誘導性負荷は、起動時に大きな電流が流れる場合があるため、実機での動作確認と余裕を持った容量選定が重要です。

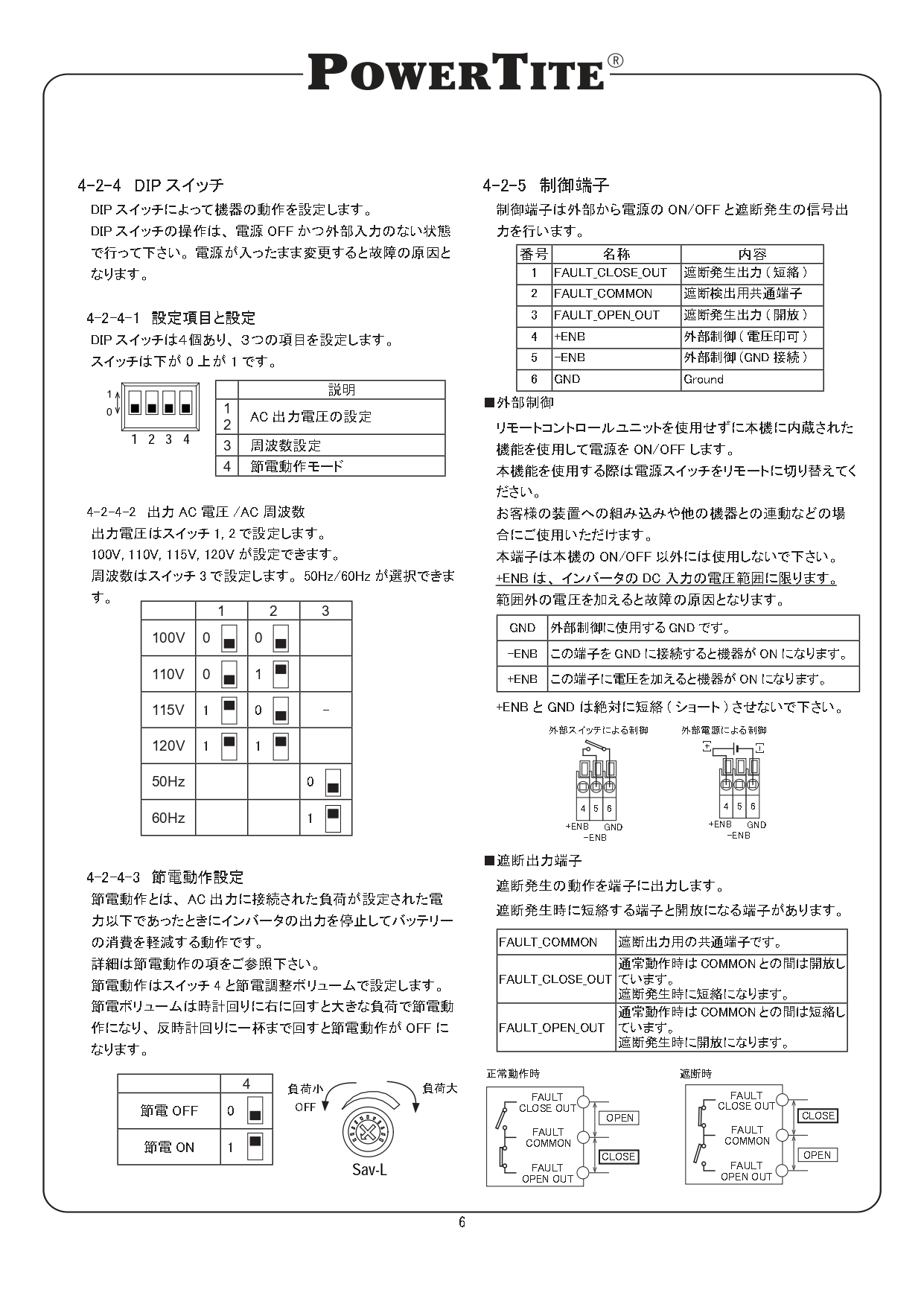

● 出力電圧を4段階から設定可能
出力電圧はAC100V・110V・115V・120Vから設定できます。接続する機器の定格電圧に合わせて、DIPスイッチで選択します。

● 50Hz／60Hzの周波数切り替えに対応
出力周波数は50Hzまたは60Hzに設定できます。地域だけでなく、接続機器が指定する周波数も確認して設定してください。出力電圧および周波数の設定変更は、必ず本体電源をOFFにし、外部入力がない状態で行う必要があります。

● 外部制御端子による遠隔ON／OFF
オプションリモコンを使用しなくても、本体の外部制御端子を利用して遠隔から運転をON／OFFできます。車両や船舶の操作パネルへの組み込み、ほかの装置との連動などに活用できます。

外部制御端子とオプションのリモートコントロールユニットは併用できません。制御端子の配線や使用方法は、取扱説明書に従ってください。

● オプションリモコンに対応
多表示リモコンおよび単機能リモコンがオプションとして用意されています。本体を収納庫や機械室などに設置した場合でも、離れた場所から操作しやすくなります。

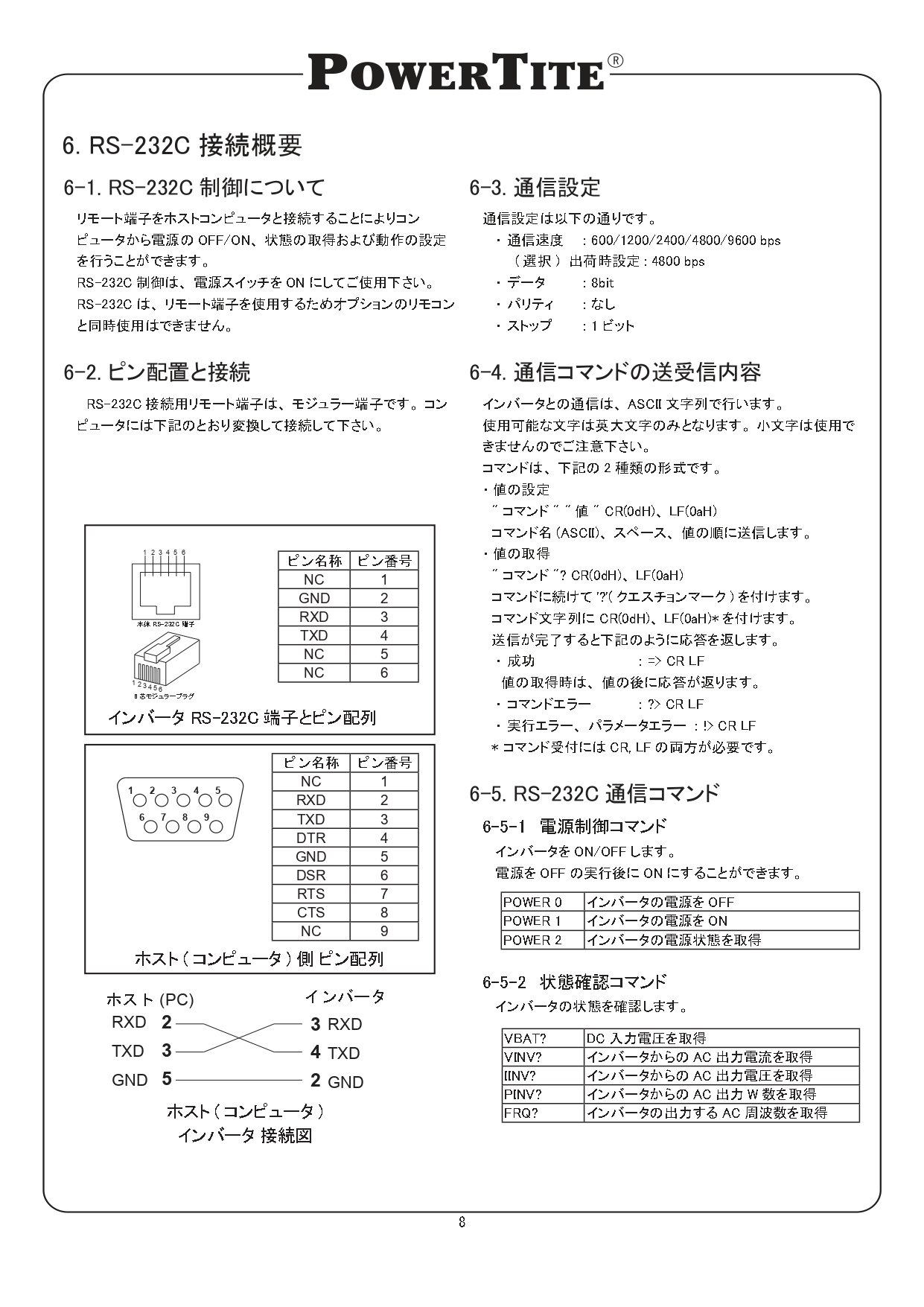

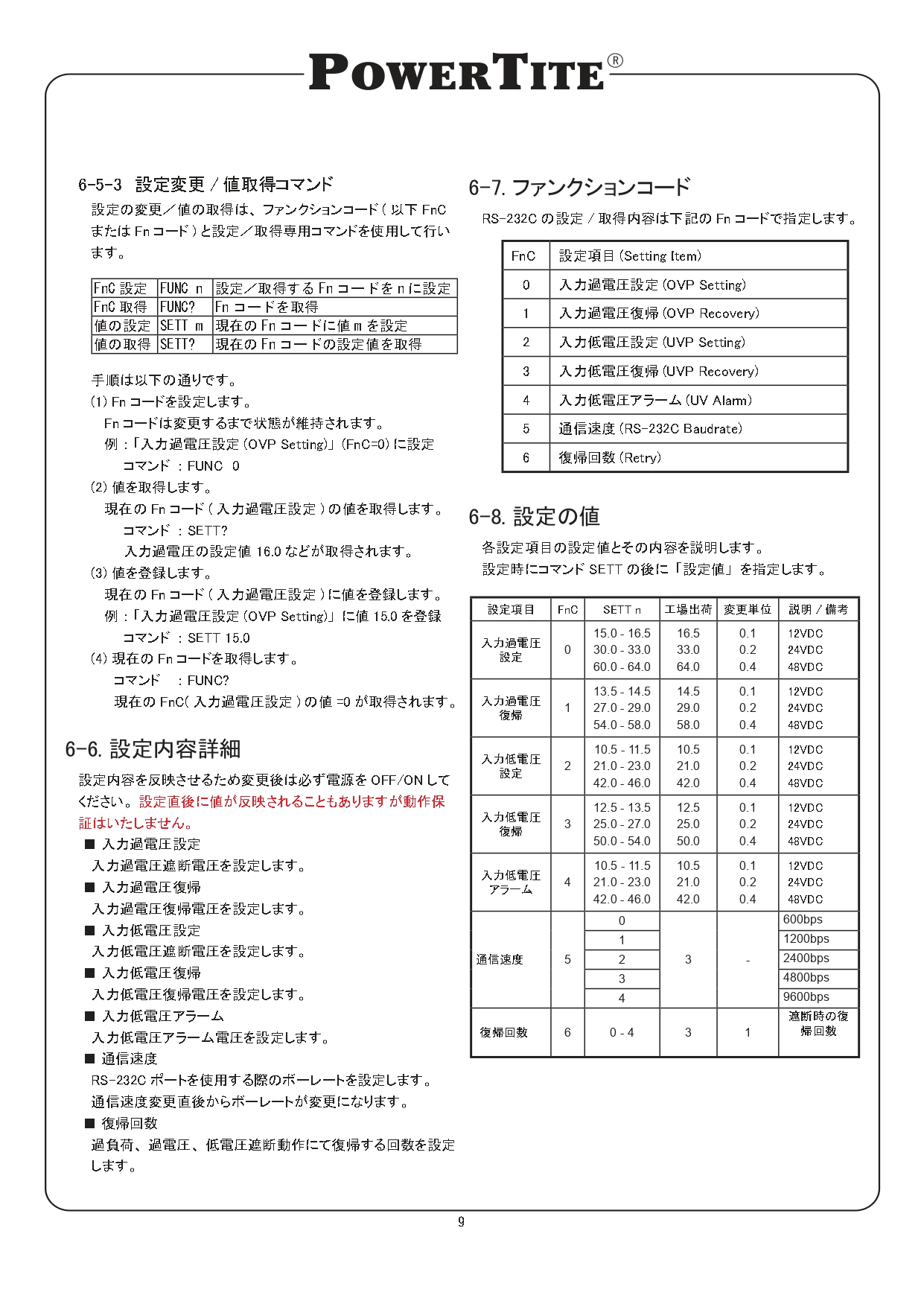

● RS-232Cによる遠隔制御
RS-232C通信による遠隔制御に対応しています。また、DC入力の低電圧遮断値や復帰電圧は、RS-232Cによる設定変更に対応しています。設備への組み込みや、使用するバッテリーの特性に合わせた運用を検討する際に役立つ機能です。

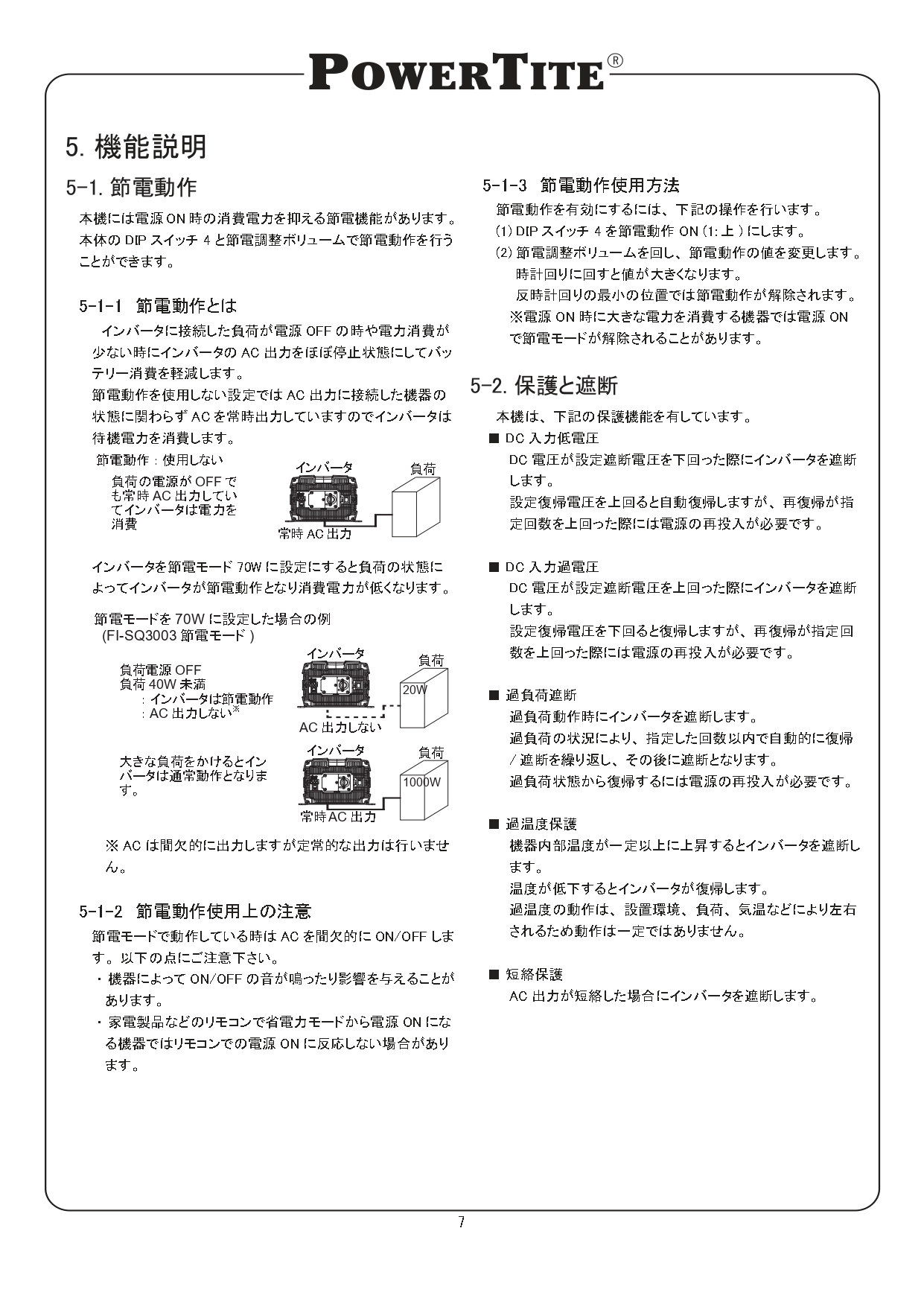

● 節電モードを搭載
DIPスイッチで節電モードを有効にすると、負荷が小さいときの消費電力を抑える運転が可能です。節電動作の検出値は、本体の節電調整ボリュームで調整します。

負荷の種類や起動時の消費電力によっては節電モードが適さない場合があります。接続機器が正常に起動しない場合は、節電設定を見直してください。

● 負荷と温度に応じて動作する冷却ファン
吸気式の強制冷却ファンを搭載しています。AC出力の大きさや本体温度に応じて、自動的に運転・停止します。必要なときに冷却を行うことで、本体内部の温度上昇を抑えます。

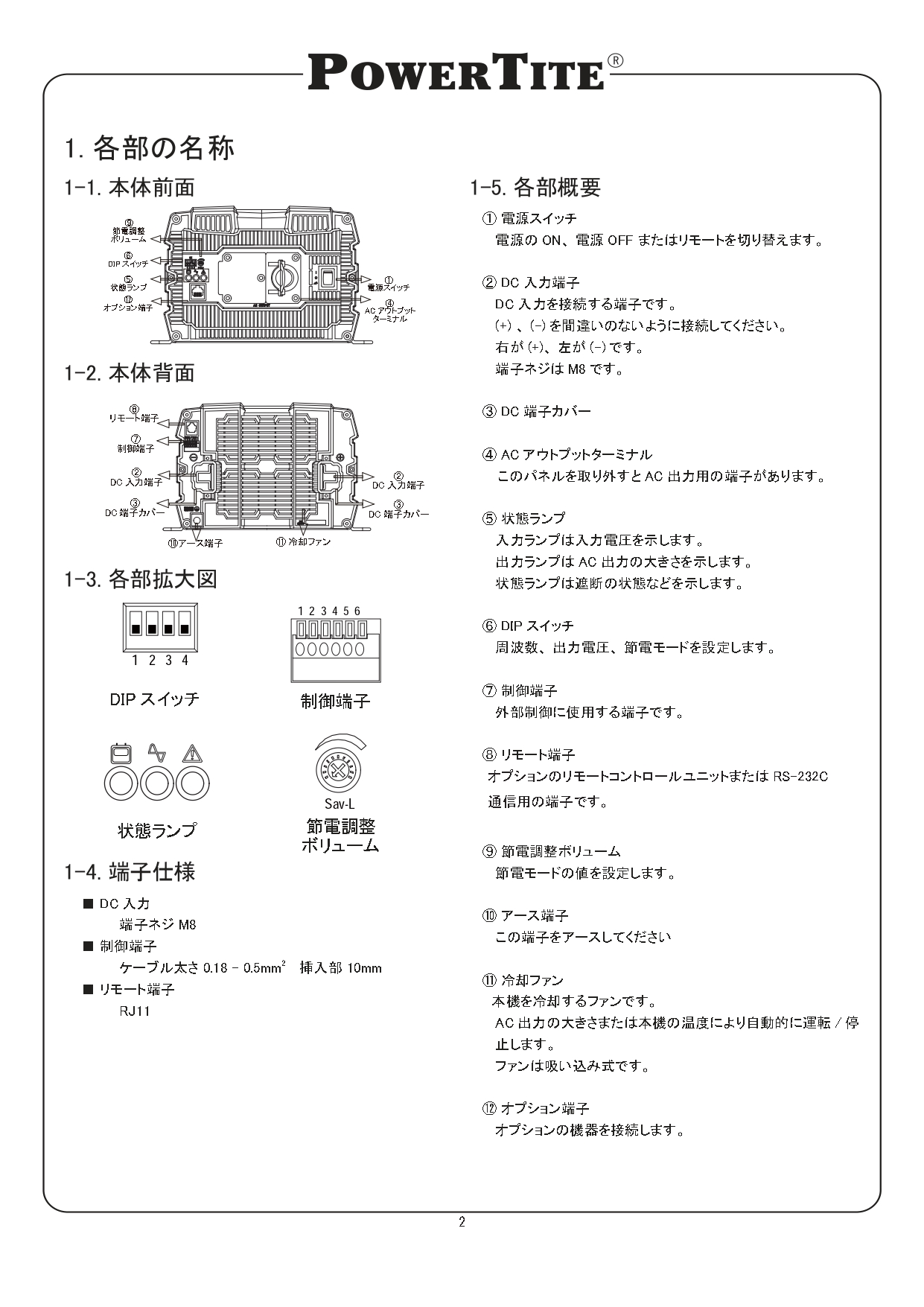

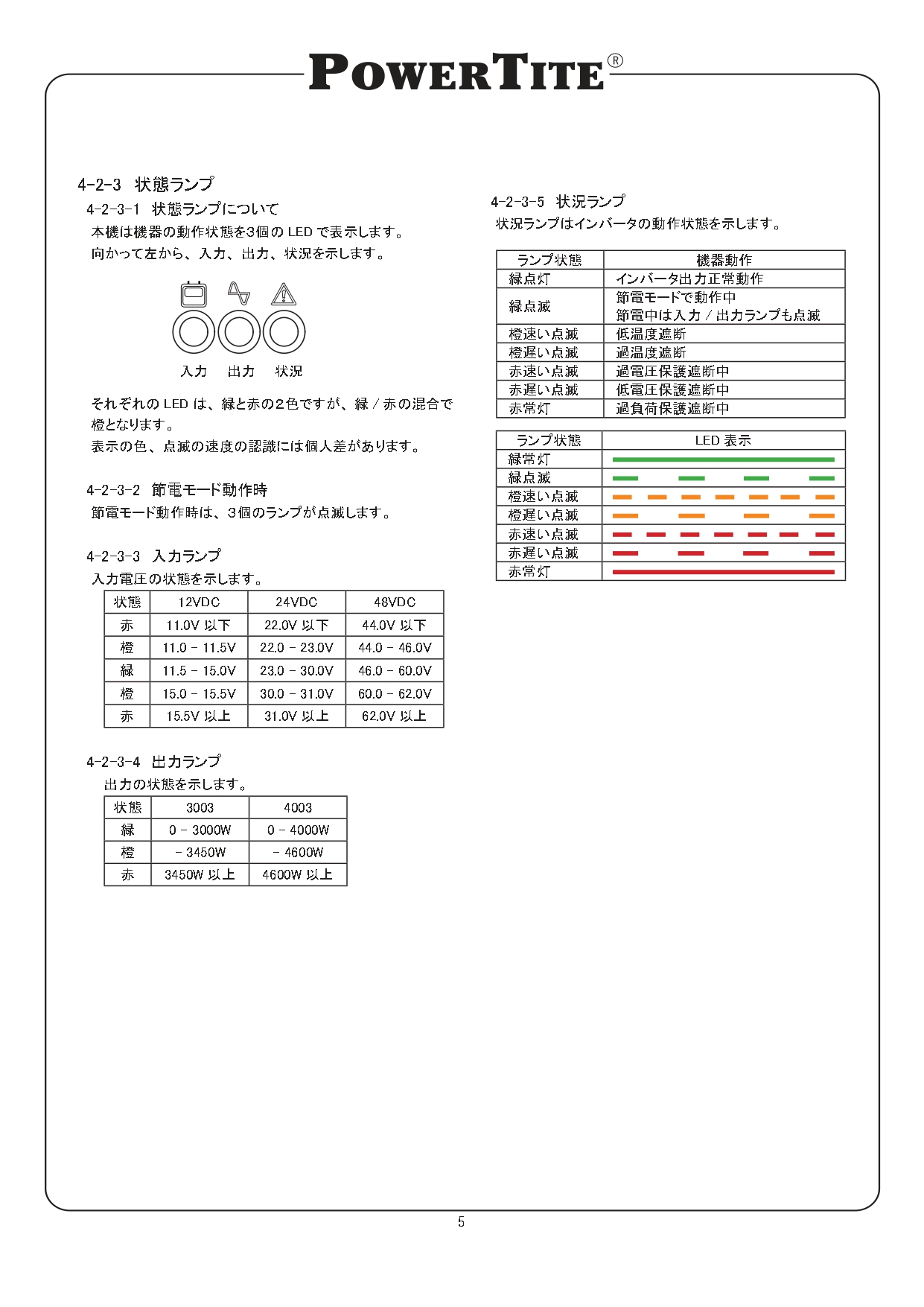

● 状態を確認できるLED表示
本体には入力・出力・状況を示す3つのLEDを搭載しています。通常運転、節電運転、低温度遮断、過温度遮断、過電圧保護、低電圧保護、過負荷保護などの状態を、点灯色や点滅で確認できます。

● 各種保護機能を搭載
入力過電圧・入力低電圧・過温度・過負荷・AC出力短絡に対する保護機能を備えています。異常を検知した場合には、インバーターの出力を遮断して本体を保護します。

保護機能は、誤配線や不適切な設置、容量不足のケーブル、過大な負荷などを許容するものではありません。取扱説明書に従った設置と機器選定が必要です。

■型番別仕様

【FI-SQ4003-24VDC】
システム電圧：DC24V
連続出力：4000W
最大出力：4600W（参考値）
入力電圧範囲：DC21.0～33.0V（参考値）
変換効率：89％（参考値）
無負荷待機電流：2.0A（参考値）

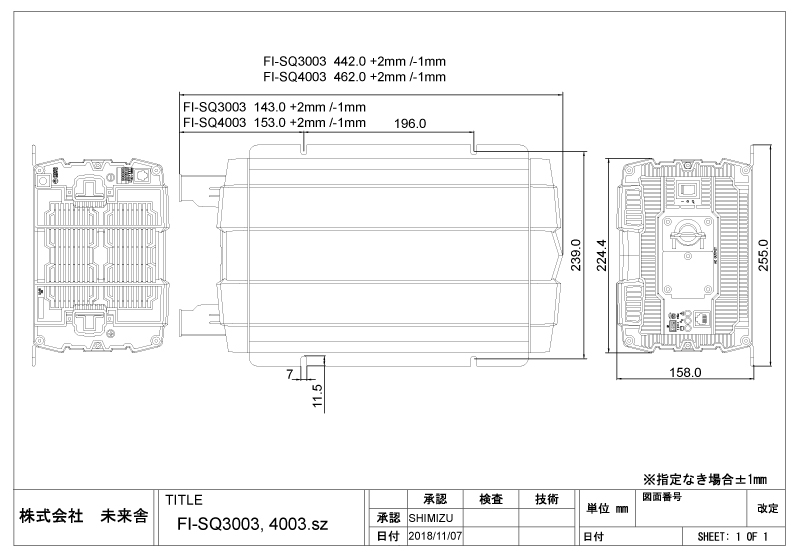

寸法：D462.0×W255.0×H158.0mm
重量：10.0kg以下（付属品を除く）

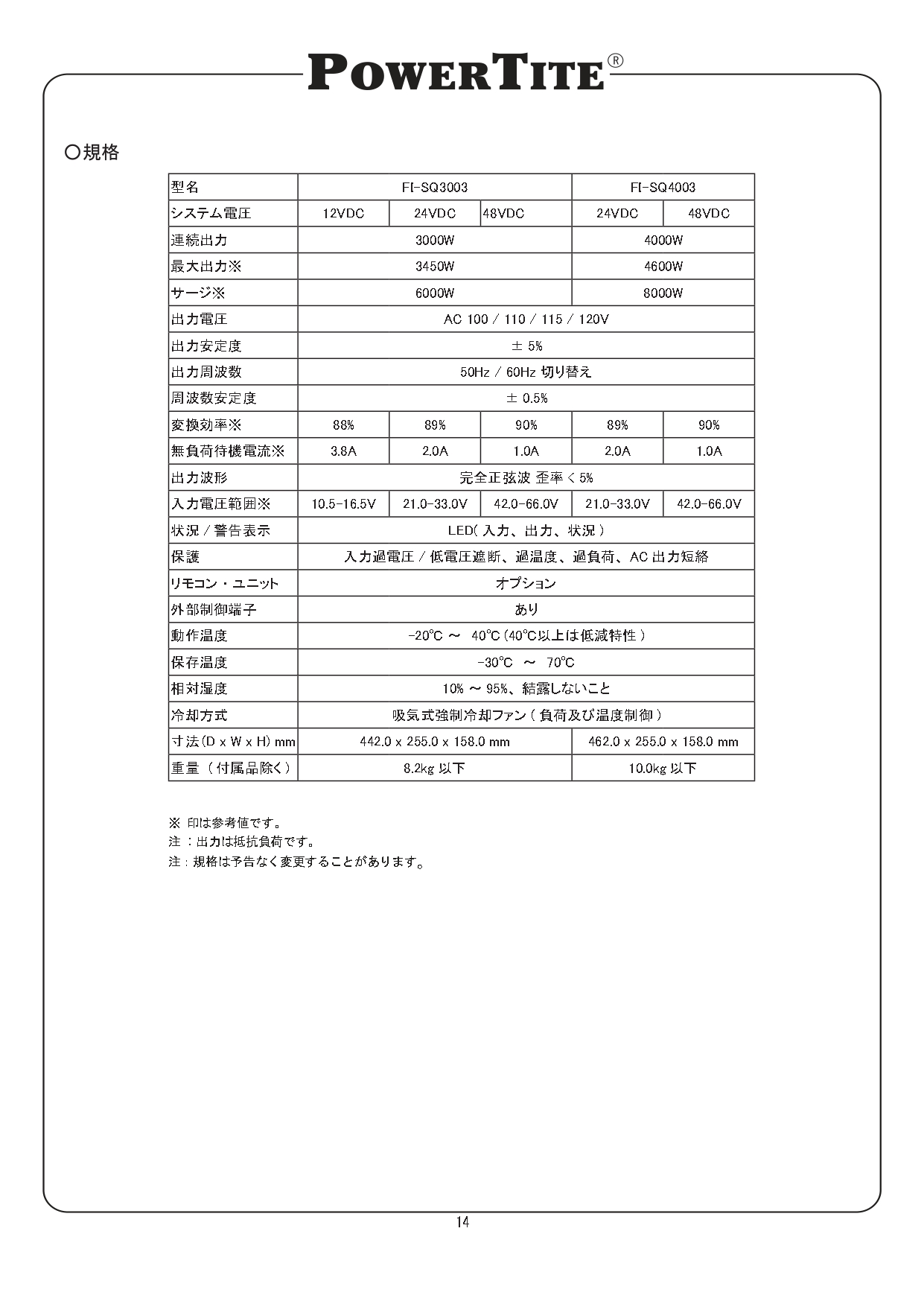

【シリーズ共通仕様】
出力電圧：AC100V／110V／115V／120V
出力安定度：±5％
出力周波数：50Hz／60Hz切り替え
周波数安定度：±0.5％
出力波形：完全正弦波
出力歪率：5％未満
状態・警告表示：LED（入力・出力・状況）
保護機能：入力過電圧・入力低電圧・過温度・過負荷・AC出力短絡
外部制御端子：あり
リモコンユニット：オプション
動作温度：－20℃～40℃（40℃以上は低減特性）
保存温度：－30℃～70℃
相対湿度：10～95％、結露しないこと
冷却方式：吸気式強制冷却ファン（負荷および温度制御）
DC入力端子ネジ：M8
リモート端子：RJ11
AC出力：端子台

※最大出力、入力電圧範囲、変換効率、無負荷待機電流はメーカー資料上の参考値です。
※出力値は抵抗負荷を条件とした規格です。
※仕様は予告なく変更される場合があります。

■このような用途に

● キャンピングカー・モーターホーム
サブバッテリーに蓄えた電力をAC電源に変換し、車内の電気機器へ給電するシステムに使用できます。高出力機器を使用する場合は、インバーター本体だけでなく、バッテリー容量、充電設備、DCケーブル、保護ヒューズを含めたシステム全体の設計が必要です。

● 船舶・プレジャーボート
船内の補助AC電源として、各種電気機器への給電に使用できます。海水や湿気が直接かかる場所、結露する場所への設置は避け、十分な換気と防振対策を行ってください。

● 業務車両・サービスカー
車載バッテリーシステムと組み合わせて、計測器、通信機器、作業用機器などへAC電源を供給できます。走行中に使用する場合は、オルタネーターや走行充電器の能力も含めて検討してください。

● 太陽光発電・独立型電源設備
ソーラーパネル、充電コントローラー、蓄電池と組み合わせた独立型電源システムのAC出力部として使用できます。本製品は系統連系用インバーターではありません。商用電力系統へ電力を送り返す用途には使用できません。

● 防災・BCP対策
蓄電池と組み合わせて、停電時に必要なAC機器へ電力を供給する非常用電源システムに使用できます。災害時に使用する予定の機器は、平常時に接続試験を行い、必要な運転時間とバッテリー容量を確認しておくことが大切です。

● 通信設備・監視設備・制御設備
完全正弦波出力、外部制御端子、RS-232C通信を活用し、設備内の補助電源や独立電源として組み込むことができます。重要設備への採用時は、冗長性や保守方法を含めて専門技術者によるシステム設計を行ってください。

■導入前に確認したい6つのポイント

1．バッテリーシステムの電圧
FI-SQ3003は12V・24V・48V、FI-SQ4003は24V・48V仕様です。インバーターの入力電圧とバッテリーシステムの公称電圧は、必ず一致させてください。異なる電圧のモデルは使用できません。

2．接続機器の合計消費電力
同時に使用する機器の消費電力を合計し、インバーターの連続出力以内に収まることを確認してください。高温環境では出力を低減して使用する必要があるため、定格ぎりぎりではなく余裕を持った選定をおすすめします。

3．起動電力・突入電流
冷蔵庫、エアコン、ポンプ、コンプレッサー、電動工具、トランスを内蔵する機器などは、起動時に定格消費電力を大きく上回ることがあります。連続消費電力だけで判断せず、メーカーが示す起動電力もご確認ください。

4．必要な運転時間とバッテリー容量
インバーターの出力が大きくても、バッテリー容量が不足していると長時間運転できません。使用機器の消費電力、使用時間、変換損失、使用可能な放電深度を考慮して蓄電池容量を選定してください。

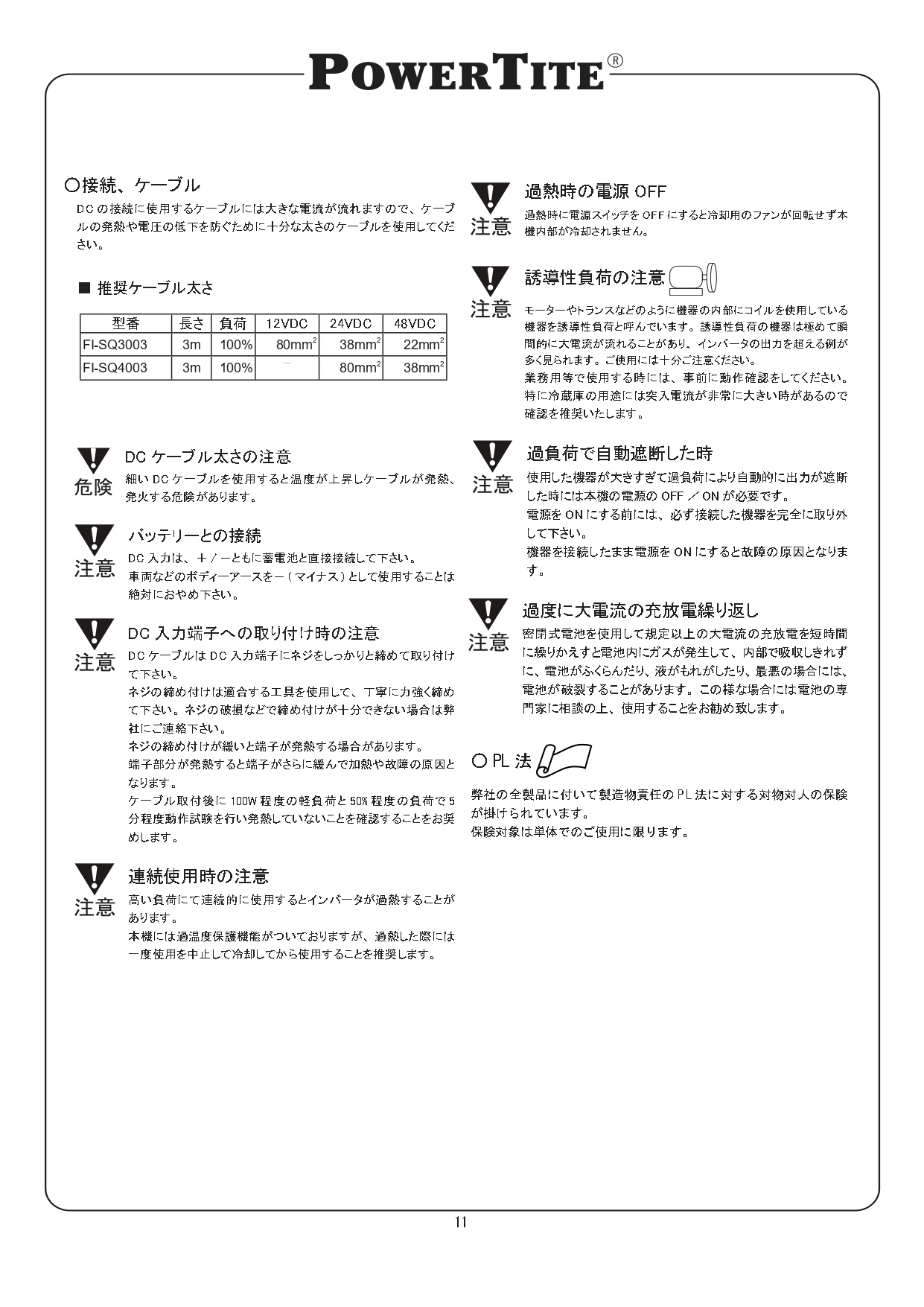

5．DCケーブルの太さと長さ
3000W・4000Wクラスのインバーターでは、DC側に非常に大きな電流が流れます。細いケーブルや長すぎる配線は、電圧降下、発熱、保護停止、火災の原因になるおそれがあります。

メーカー取扱説明書では、長さ3m・負荷100％の場合の推奨ケーブル太さとして、FI-SQ3003は12V仕様80mm²、24V仕様38mm²、48V仕様22mm²、FI-SQ4003は24V仕様80mm²、48V仕様38mm²が示されています。実際の配線長、周囲温度、配線方法、使用条件に応じて適切に選定してください。

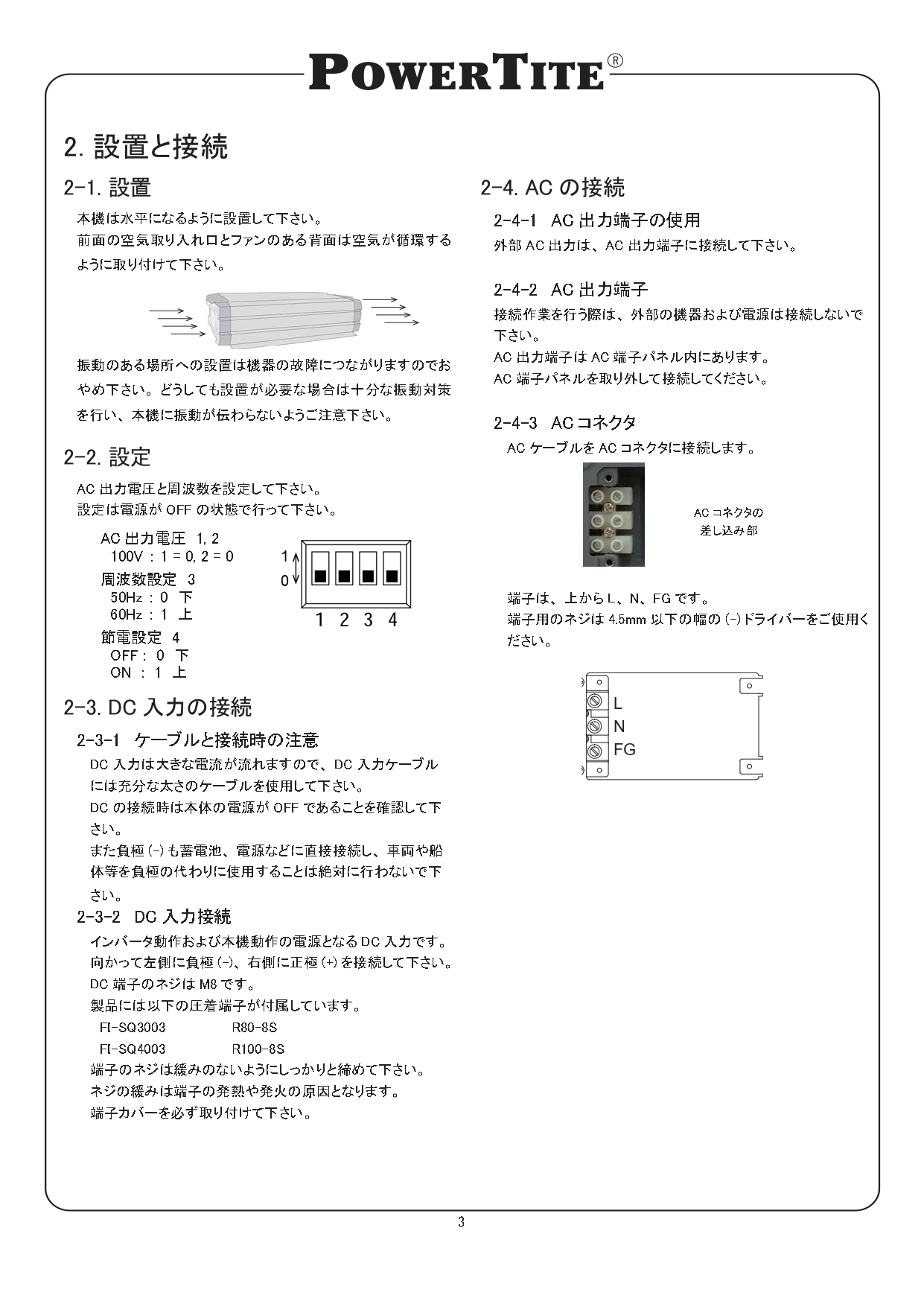

6．設置場所と冷却スペース
本体は水平に設置し、前面の空気取り入れ口と背面の冷却ファン周辺に空気が循環するスペースを確保してください。振動が直接伝わる場所への設置は避け、必要な場合は十分な防振対策を行ってください。

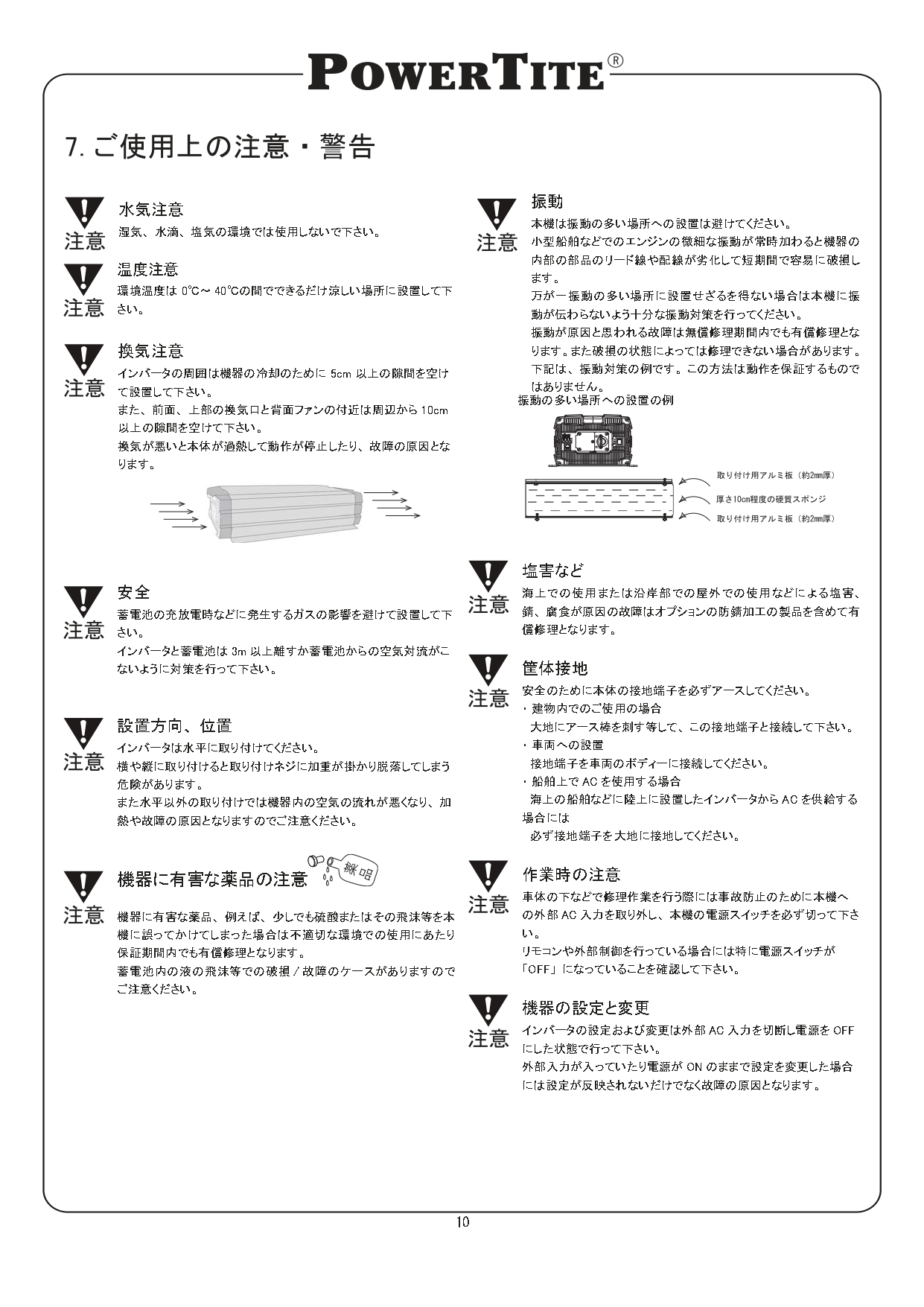

■設置・配線上の重要事項

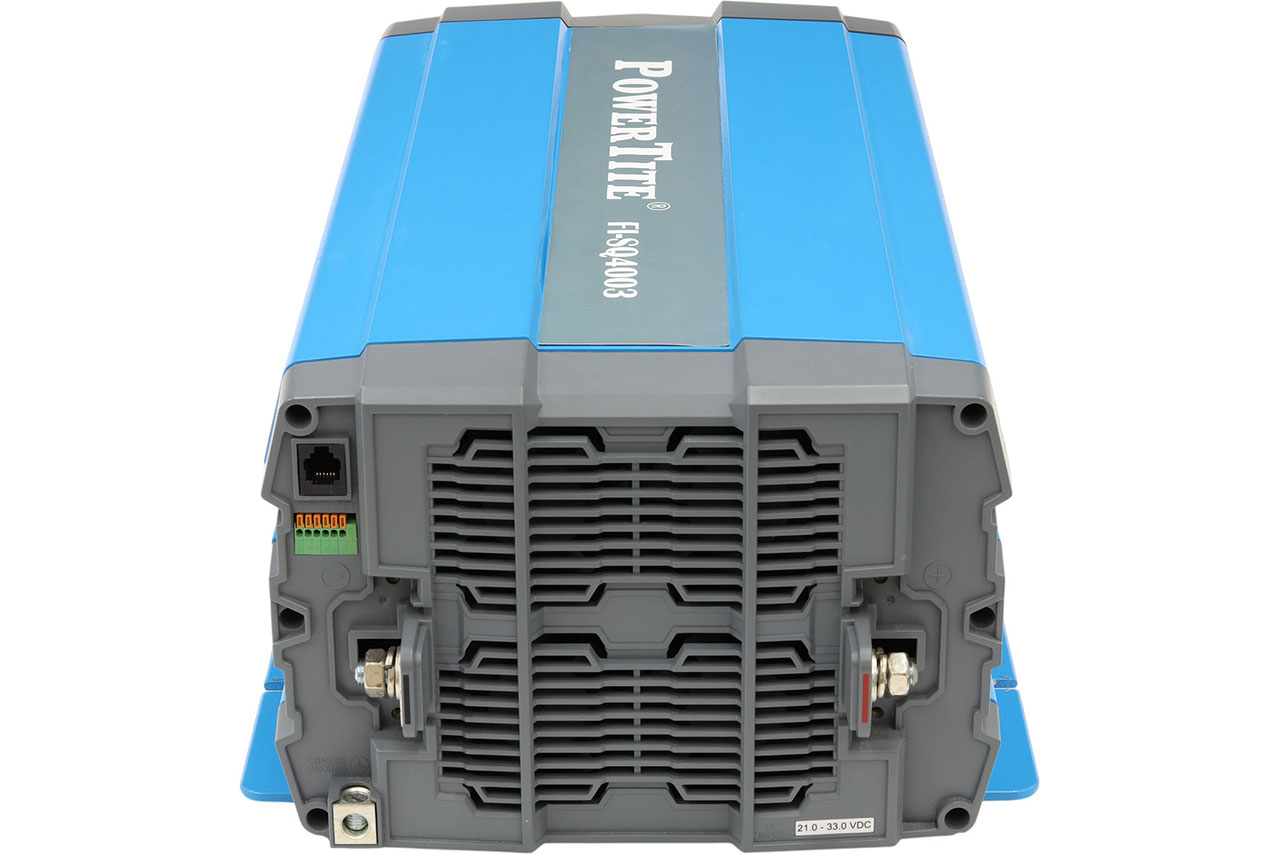

● DC入力のプラス・マイナスを正しく接続してください
本体に向かって左側が負極（－）、右側が正極（＋）です。極性を誤ると故障や事故の原因になります。接続作業は本体電源をOFFにした状態で行ってください。

● DC入力は正極・負極ともバッテリーへ直接接続してください
車体や船体を負極配線の代わりに使用しないでください。正極・負極ともに、適切な太さのケーブルで蓄電池または直流電源へ直接接続します。

● DC端子を確実に締め付けてください
DC入力端子のネジはM8です。ネジの緩みは接触抵抗の増加、端子の発熱、故障や発火につながるおそれがあります。接続後は端子カバーを必ず取り付けてください。

メーカーでは、配線後に約100Wの軽負荷と約50％負荷で、それぞれ約5分の動作試験を行い、端子やケーブルに異常な発熱がないことを確認する方法を推奨しています。

● 適切な過電流保護を設けてください
バッテリーとインバーターの間には、システム電圧、最大電流、ケーブル許容電流に適合するヒューズまたはブレーカーを設置してください。保護機器は、バッテリーに近い位置へ設置することが基本です。具体的な容量は設備条件により異なるため、専門技術者へご相談ください。

● アース端子を適切に接地してください
本体のアース端子およびAC出力のFGは、使用環境と設備基準に従って適切に接地してください。車両、船舶、設備では接地方法が異なる場合があります。

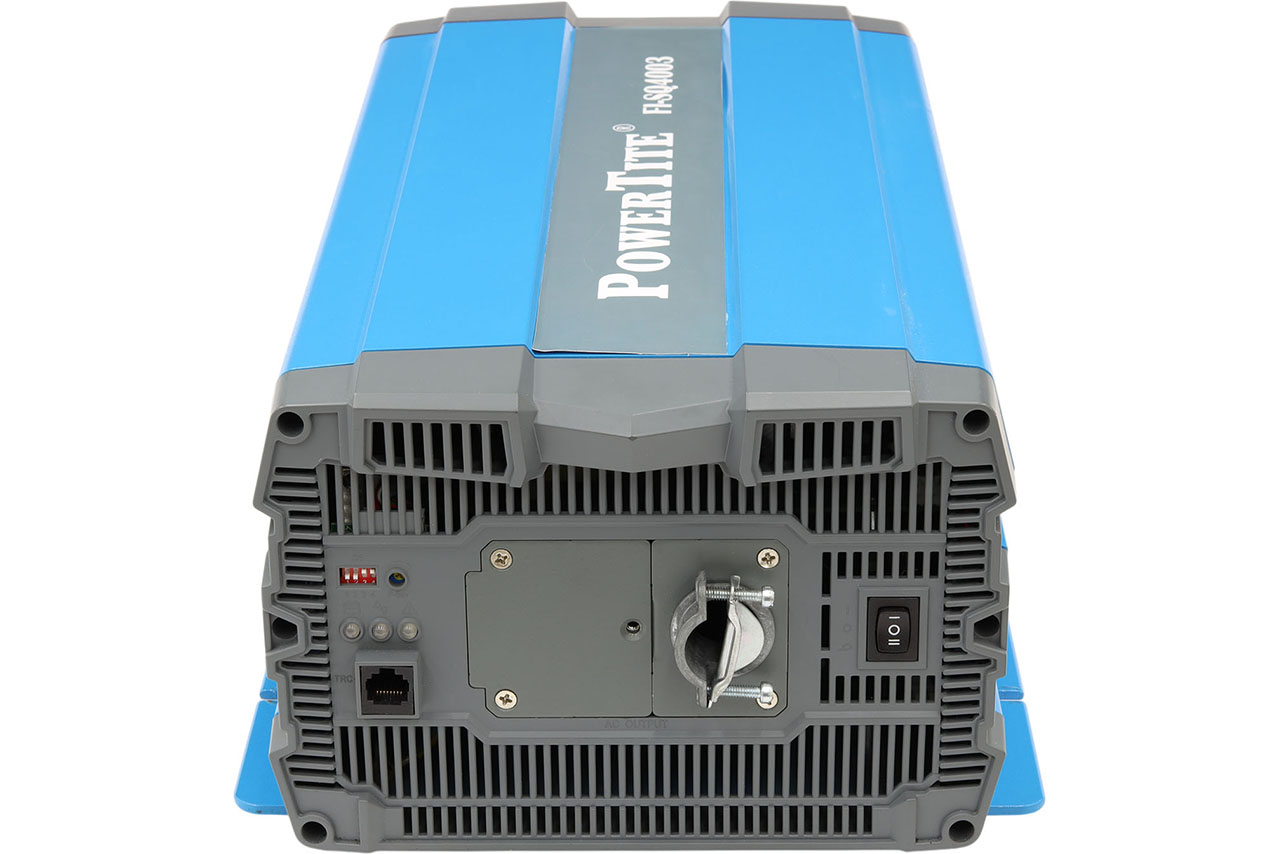

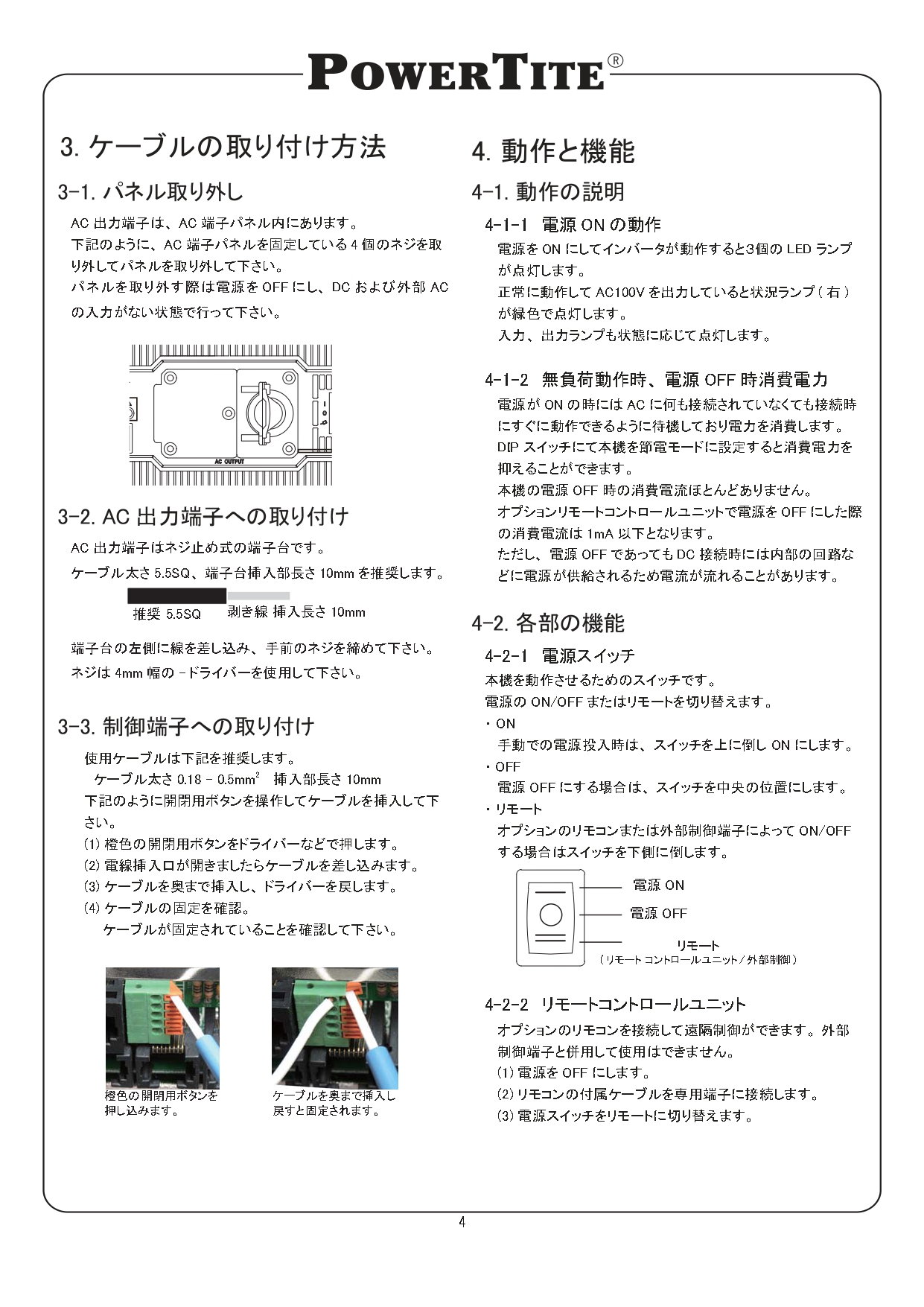

● AC出力は端子台接続です
本製品のAC出力は家庭用コンセントではなく、端子パネル内の端子台へ接続する方式です。端子はL・N・FGで構成されています。配線作業は電源を完全に切り、DC入力および外部AC入力がない状態で行ってください。

AC出力端子への配線は5.5SQ、挿入長10mmが推奨されています。電気工事に関する知識と技能を持つ方が、取扱説明書および関係法令に従って作業してください。

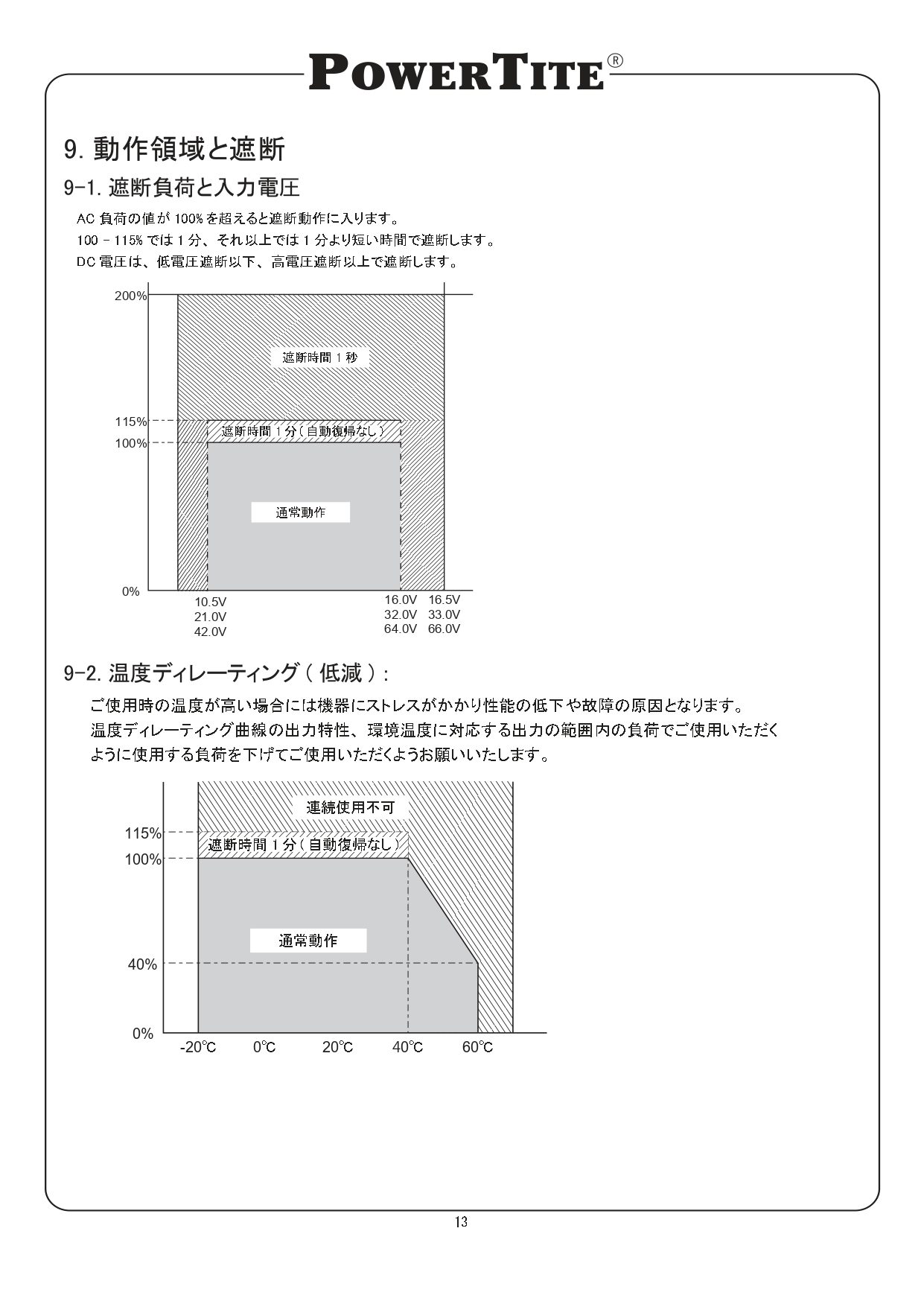

● 高温環境では出力を低減してください
動作温度は－20℃～40℃です。40℃を超える環境では低減特性が適用され、使用可能な出力が下がります。収納庫や機械室では、本体周辺温度の上昇に十分注意してください。

● 過温度停止後は冷却してください
過温度時に電源スイッチをOFFにすると、冷却ファンが停止して本体内部が冷却されません。メーカー説明に従い、適切な方法で十分に冷却してから再使用してください。

● 過負荷による自動遮断後は負荷を取り外してください
過負荷で出力が遮断された場合は、接続機器を完全に取り外してから本体電源をOFF／ONしてください。負荷を接続したまま再起動すると、故障の原因になる場合があります。

● バッテリーの過度な大電流充放電に注意してください
大電流での充放電を短時間に繰り返すと、密閉式バッテリー内部にガスが発生し、劣化や破損につながるおそれがあります。使用する蓄電池の許容充放電電流を確認し、必要に応じてバッテリーメーカーや専門店へご相談ください。

■専門店からのワンポイントアドバイス
大容量インバーターを安定して使用するためには、インバーター単体の出力だけでなく、バッテリー、充電器、ケーブル、ヒューズ、接続端子、換気環境を含めたシステム全体のバランスが重要です。

特に12V仕様で3000Wを取り出すシステムは、DC側の電流が非常に大きくなります。ケーブルを太くしても、配線距離が長いと電圧降下が発生しやすいため、インバーターは可能な範囲でバッテリーの近くに設置し、DC配線を短くすることが基本です。

一方で、バッテリーの近くでも、充電時に発生するガスや水分、結露、腐食性雰囲気の影響を受ける場所は避けてください。安全性と放熱性を両立できる設置場所を選ぶ必要があります。

使用予定機器の消費電力だけでは機種を決められない場合があります。冷蔵庫、エアコン、ポンプ、電子レンジ、IH調理器、電動工具などを使用する場合は、型番と仕様をご連絡いただければ、起動電力を含めた選定についてご相談いただけます。

■よくあるご質問

Q．FI-SQ3003とFI-SQ4003の違いは何ですか？
A．主な違いは連続出力、最大出力、本体寸法、重量、対応するシステム電圧です。FI-SQ3003は連続3000Wで12V・24V・48V仕様、FI-SQ4003は連続4000Wで24V・48V仕様です。

Q．FI-SQ4003に12V仕様はありますか？
A．メーカー取扱説明書に記載されているFI-SQ4003は24V仕様と48V仕様です。12V仕様はありません。

Q．家庭用の電気製品を使用できますか？
A．完全正弦波出力のため、多くのAC100V機器で使用を検討できます。ただし、消費電力、起動電力、電圧、周波数などが本機の仕様範囲内であることをご確認ください。すべての機器の動作を保証するものではありません。

Q．電子レンジやIH調理器は使えますか？
A．機器の消費電力や制御方式によって異なります。定格消費電力だけでなく起動時や加熱開始時の電力も確認し、余裕を持って選定してください。個別機器との適合は型番をもとにご相談ください。

Q．エアコンや冷蔵庫を動かせますか？
A．コンプレッサーを搭載した機器は、起動時に大きな電流が流れます。表示されている消費電力だけでは判断できないことがあるため、起動電流または最大入力を確認する必要があります。事前の実機確認をおすすめします。

Q．AC出力はコンセント式ですか？
A．いいえ。FI-SQ3003／FI-SQ4003のAC出力は端子台式です。端子パネル内のL・N・FG端子へ配線します。適切な知識を持つ方が施工してください。

Q．出力電圧は変更できますか？
A．AC100V・110V・115V・120Vに切り替えられます。設定は必ず本体電源をOFFにし、外部入力がない状態で行ってください。

Q．50Hzと60Hzを切り替えられますか？
A．はい。DIPスイッチにより50Hzまたは60Hzを選択できます。接続する機器の指定周波数を確認して設定してください。

Q．離れた場所から電源を操作できますか？
A．外部制御端子を使用すれば、オプションリモコンなしでも遠隔ON／OFFが可能です。オプションのリモコンやRS-232Cによる制御にも対応しています。

Q．外部制御端子とリモコンは同時に使えますか？
A．外部制御端子とオプションのリモートコントロールユニットは併用できません。システム構成に適した操作方法を選択してください。

Q．節電モードとは何ですか？
A．負荷が小さいときの待機消費を抑える機能です。負荷を検出すると通常運転へ移行します。機器によっては正常に起動しない場合があるため、その場合は節電設定を解除または調整してください。

Q．冷却ファンは常に回転しますか？
A．冷却ファンは負荷および本体温度によって制御され、自動的に運転・停止します。

Q．縦向きに設置できますか？
A．取扱説明書では、本体を水平になるように設置するよう指定されています。冷却性能と安全性を確保するため、メーカー指定に従ってください。

Q．車体や船体をマイナス配線として使えますか？
A．使用できません。DC入力の正極・負極とも、バッテリーまたは直流電源へ直接接続してください。

Q．屋外に設置できますか？
A．本製品は結露しない環境で使用する必要があります。雨水、海水、粉じん、直射日光などの影響を受ける場所は避け、保護された換気の良い場所へ設置してください。

Q．高温の場所でも4000Wを連続出力できますか？
A．40℃を超える環境では低減特性が適用されます。周囲温度に応じて負荷を下げて使用してください。

Q．太陽光パネルを直接接続できますか？
A．直接接続はできません。通常はソーラーパネル、充電コントローラー、バッテリー、インバーターの順でシステムを構成します。各機器の電圧と容量を適合させる必要があります。

Q．商用電源へ売電できますか？
A．できません。本製品はバッテリーなどの直流電源から独立した交流電源を作るDC-ACインバーターであり、系統連系用インバーターではありません。

Q．ケーブルやヒューズも選定してもらえますか？
A．使用する型番、システム電圧、バッテリー種類、配線距離、接続機器をお知らせください。使用条件を確認しながら、必要な周辺部品についてご案内します。

■安心してご購入いただくために
当店では、PowerTite（未来舎）製品の選定から、バッテリー容量、DCケーブル、ヒューズ、充電器、走行充電器、ソーラー充電システムなど、電源システム全体についてご相談を承ります。

3000W・4000Wクラスのインバーターは、DC側に大電流が流れるため、製品本体だけでなく周辺部品の適切な選定と施工が重要です。入力電圧や出力容量で迷われた場合は、使用予定機器のメーカー名・型番・消費電力、必要な使用時間、バッテリー構成、配線距離をお知らせください。

正規流通品として、メーカー資料に基づいた製品案内と、導入前の技術的なご相談に丁寧に対応いたします。設置条件や機器構成についても、どうぞ気軽にお問い合わせください。

■ご注文前の最終確認
・FI-SQ3003は12V・24V・48V仕様から選択してください。
・FI-SQ4003は24V・48V仕様から選択してください。
・バッテリーシステム電圧とインバーター入力電圧を一致させてください。
・使用機器の合計消費電力と起動電力をご確認ください。
・AC出力は端子台式です。コンセント式ではありません。
・適切なDCケーブル、端子、ヒューズまたはブレーカーをご用意ください。
・水平で換気の良い場所へ設置してください。
・配線および設置は、取扱説明書と関係法令に従って行ってください。

PowerTite FI-SQ3003／FI-SQ4003シリーズは、完全正弦波、大容量出力、電圧・周波数切り替え、外部制御機能を備えた業務・車載・船舶・独立電源向けDC-ACインバーターです。使用条件に適した型番と周辺機器を選定することで、安定したAC電源システムを構築できます。

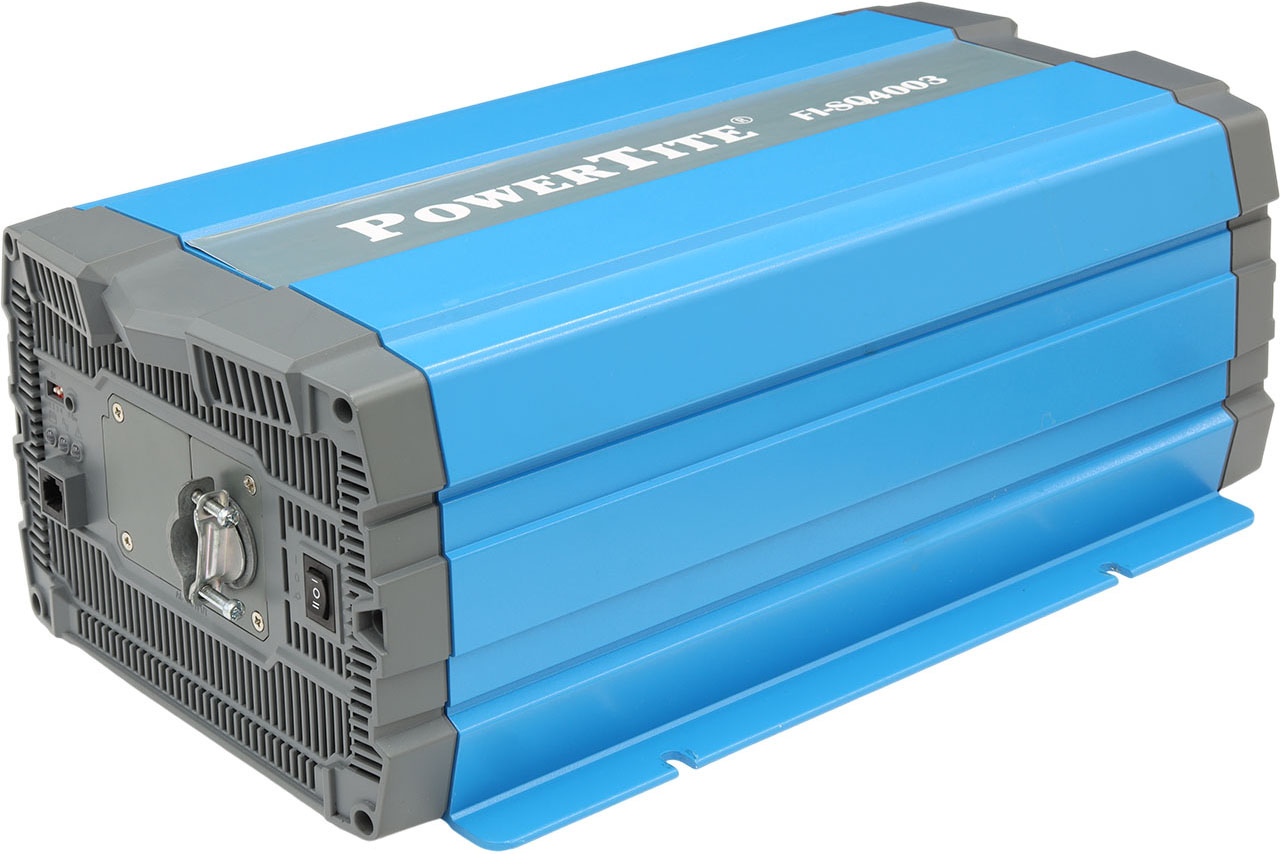

製品名 ： 4000W 軽量型正弦波インバーター FI-SQ4003
型名 ： FI-SQ4003-24VDC
システム電圧 ： DC24V
直流入力範囲 ： DC21.0～33.0V 参考値
連続出力 ： 4000W
最大出力 ： 4600W 参考値
出力電圧 ： AC100V／110V／115V／120V（DIPスイッチ切替）
出力安定度 ： ±5％
出力周波数 ： 50Hz／60Hz切替
周波数安定度 ： ±0.5％
出力波形 ： 正弦波、歪率5％未満
変換効率 ： 89％ 参考値
無負荷待機電流 ： 2.0A 参考値
入力低電圧警報 ： 23.0V
入力低電圧遮断／復帰 ： 遮断21.0V／復帰25.0V
入力高電圧遮断／復帰 ： 遮断33.0V／復帰29.0V
状態・警告表示 ： LED表示（入力、出力、状況）
保護機能 ： 入力過電圧・低電圧遮断、過温度、過負荷、AC出力短絡
外部制御端子 ： あり
リモコンユニット ： オプション
DC入力端子 ： M8
AC出力 ： ネジ止め式端子台
冷却方式 ： 吸気式強制冷却ファン（負荷・温度制御）
動作温度 ： −20～40℃（40℃以上は低減特性）
保存温度 ： −30～70℃
相対湿度 ： 10～95％、結露しないこと

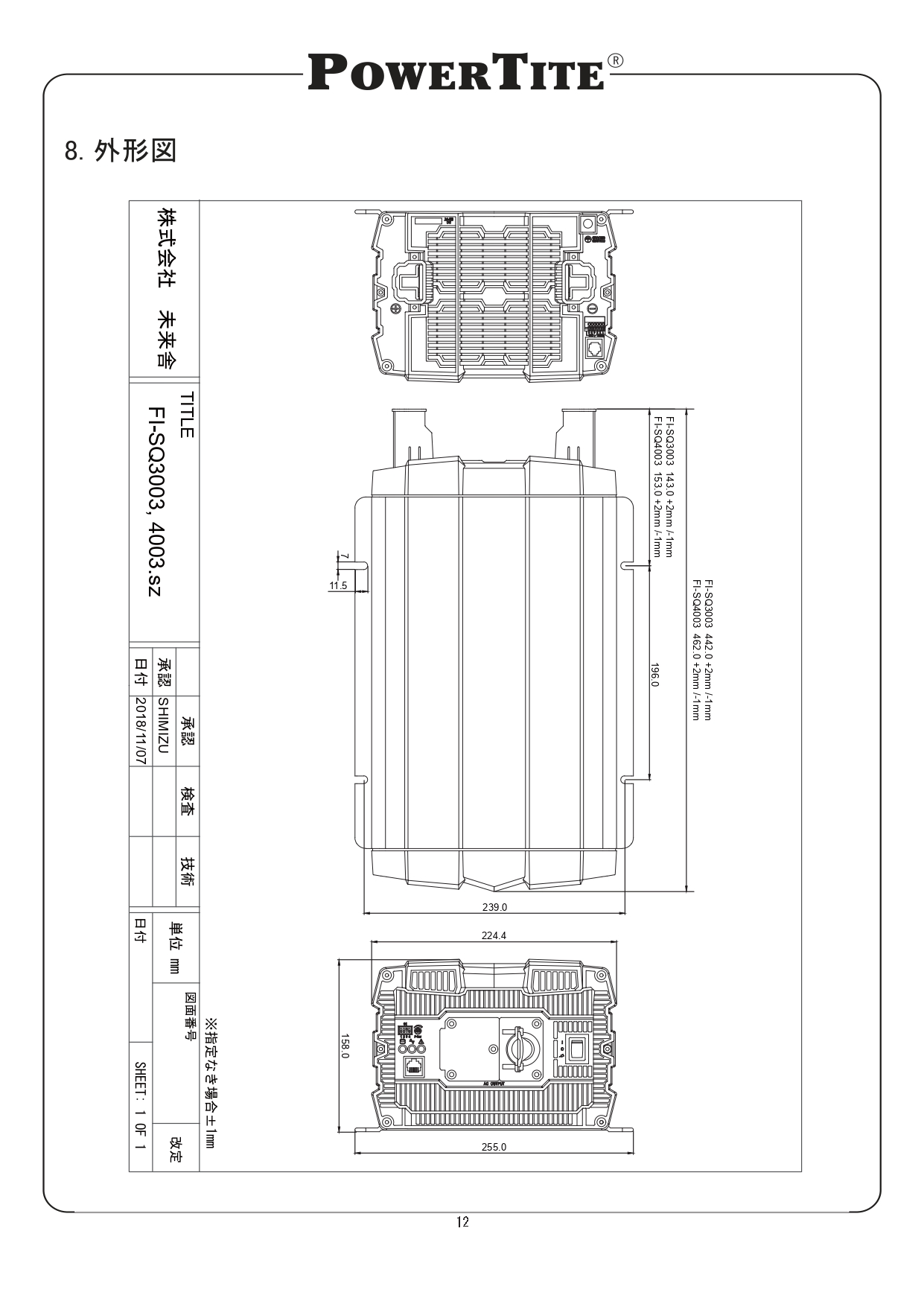

寸法 ： 幅255.0×高さ158.0×奥行462.0mm
重量 ： 10.0kg以下（付属品を除く）
付属圧着端子 ： R100-8S
