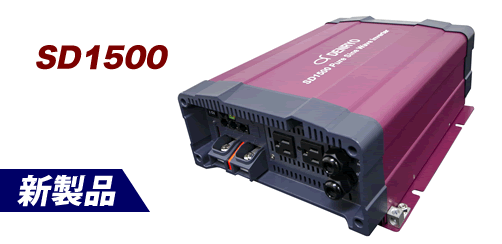

正弦波インバータ(並列機能搭載) DC48V->AC200V 1500W / SD1500-248
通常価格：¥ 170,500 税込
¥ 167,539 税込
加算ポイント：1,523pt
商品コード： 2000000000001173
いままでは業務用の高機能インバーターでのみ利用できた高度かつ大容量の機能がコンパクトなボディーに収納されました！
・最大１５台の並列運転でビルや工場でも使えます。
・単相三線，三相三線，三相四線電源システムの構築可能
・商用電源の自動切替機能付きでバックアップに最適
・豊富な充電電圧
・PCでの管理
・最新の高性能設計
・RS-232で電源のON/OFFや設定の表示可能
・自動切替スイッチ（バイパスリレー）内蔵
・正弦波出力(歪率3％以下)
・負荷・温度連動型の冷却ファン
・パワーセーブモード機能で低負荷時の節電可能
・豊富な保護回路を搭載
・入力高電圧，入力低電圧，過温度，過負荷，交流入力短絡，
・逆接続(内部ヒューズ)，出力短絡，冷却ファン不具合検出
・リモートコントロール端子搭載
型式 : SD1500-248
定格出力 : 1500VA
出力電力(3分間) : 1500～1800VA
最大出力(3秒間) : 1800～2400VA
サージ電力(0.2秒以下) : ＞2400VA
出力波形(歪率) : 正弦波※4
最大効率 : 90%
定格出力電圧(SW切換) : 200/220/230/240Vac±3%
周波数(SW切換) : 50/60Hz±0.1%
定格DC入力電圧 : 48Vdc
DC入力電圧範囲 : 40.0～64.0Vdc
無負荷電流 : ＜0.8A
パワーセーブモード : 0.4A
AC入力電圧範囲 : 200/220/230/240Vac±12.5%
選択周波数 : 50/60Hz
同期周波数 : 47〜57/53〜63Hz
ブレーカー : 10A
無遮断切替スイッチ : 単体使用時4msec以下
入力保護 : 逆接続(ヒューズ)，低電圧，高電圧，AC過電流(ブレーカー)
出力保護 : 短絡，過負荷，過温度，過電圧
動作温度範囲 : -20～60℃※5
湿度 : 0～90% RH(結露無きこと)
安全規格 : EN62368-1
耐圧 : バッテリー入力－AC出力：2121Vdc
耐圧 : AC出力－シャーシグラウンド：500Vdc
耐圧 : バッテリー入力－シャーシグラウンド：1414Vdc
絶縁抵抗 : 100MΩ/500Vdc
EMC規格 : EN55032, EN55024
eマーク : CISPR 25; ISO7637-2
リモートコントローラ※6 : CR-8 / CR-10

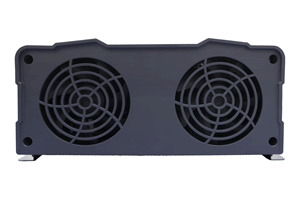

冷却 : 負荷，温度連動ファン

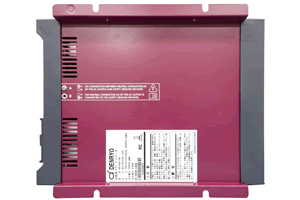

寸法 : W283×H128×D351(mm)
重量 : 5.5kg
標準価格(税抜) : 155,000円
●RoHS指令対応
※仕様は予告なく変更することがあります。記載無きものは，定格動作時にて測定しています。
※4 入力電圧が定格の1.15倍以上の電圧で，出力電圧が110V/230Vで，線形負荷の場合。

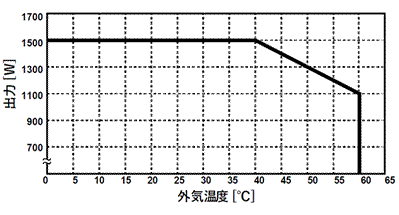

※5 40℃以上で出力が減少します。出力特性をご参照下さい。
※6 リモートコントローラは別売のオプションです。

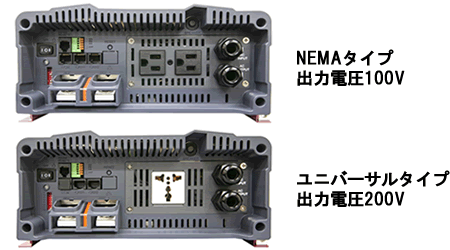

端子台形状

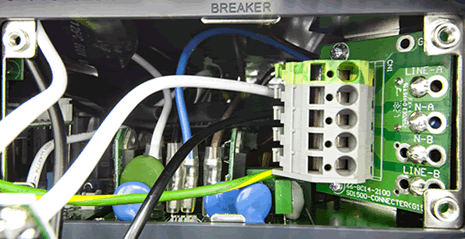

本体前面パネルのネジをはずしたら，内部が端子台になっています。
入力側１次ケーブルは付属していません。
特注でも作製できますので希望の仕様をご連絡ください。
外形寸法図(PDFファイル)
データシート
SDシリーズのリモートコントロール端子について
パワーセーブモード機能について
カタログ
SDシリーズインバータケーブル、端子、ヒューズサイズ（PDFファイル）
[オプション]
リモートコントローラ CR-10
リモートコントローラ CR-6
リモートコントローラ CR-8
通信用ケーブル CC-1

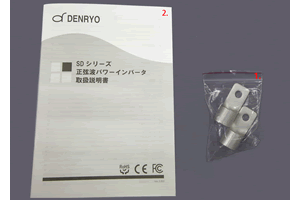

[付属品]
丸型端子2個
取扱説明書
DC-AC インバータには待機中の消費電力を抑えるパワーセーブモード機能が搭載されています。
パワーセーブモードの役割
DC-AC インバータの電源を ON にしていると，負荷を使用していなくても自己消費電力(自己消費電流)がかかるため，バッテリー電力を消費します。
パワーセーブモードに設定した場合，通常よりも待機中の消費電力(消費電流)が減り，バッテリー消費を低減させます。
パワーセーブモードの注意点
パワーセーブモードでは，設定値以上の負荷を動作させようとした場合にのみ，インバータから出力を開始します。
設定値はお客様にて選択できます。設定値以下の負荷を動作させることはできません。
負荷によっては設定値で動作するもの動作しないものもあります。
ご使用の負荷に合わせて調整してください。
例：SP-700-112 を使用して 110VA(最大)に設定した場合
110VA 以上(負荷消費電力)：使用可能
110VA 未満(負荷消費電力)：使用不可
パワーセーブモードを設定しても，DC-AC インバータの自己消費電力はゼロにはなりません。定期的にバッテリーの充電状態をご確認ください。
並列機能
複数のユニット(最大15台)を接続し、出力容量を拡張させる事が出来るため、大容量負荷が利用できます。
三相交流電源(Y結線)
3台のユニットを組み合わせて、三相交流を出力させる事ができます。 ※３台のSD1500,SD2500、SD3500が必要です。
単相三線式交流出力
2台のユニットを組合せ、単相三線式システムを構築できます。100V負荷と200V負荷を動作させることができます。 ※2台のSSD1500,SD2500、SD3500が必要です。
高いユーザビリティ
世界のあらゆる地域で使用できる様、交流入出力電圧の任意設定が可能です。 また入力電圧範囲も設定できます。
設定可能範囲
100V仕様：97～123Vac
200V仕様：194～246Vac
周波数：47～63Hz
豊富な外部通信機能
シリアル通信（RS-232C)を使用し、SDシリーズのON/OFFや設定変更、ステータスの確認ができます。
並列運転で出力拡張が可能
単相三線、三相四線電源システムの構築可能
RS-232で電源のON/OFFや設定の表示可能
自動切替スイッチ（バイパスリレー）内蔵
正弦波出力(歪率3％以下)
負荷・温度連動型の冷却ファン
パワーセーブモード機能で低負荷時の節電可能
豊富な保護回路を搭載
入力高電圧、入力低電圧、過温度、過負荷、交流入力短絡、
逆接続(内部ヒューズ)、出力短絡、冷却ファン不具合検出
リモートコントロール端子搭載
電圧の調整は、本体のディップスイッチで100,110,115,120V AC±3%、CR10を使うと 1V 単位で調整できます。
切り替えリレー（切り替えに要する時間）は、4msec ＊同型式でも他社やコーテック製などで16～50msecが御座いますのでお気をつけください。
切り替えのメイン・優先電源を設定することができる
標準自動切替スイッチ
インバータ→ACバイパス : 4msec以下
ACバイパス→インバータ : 4msec以下または16~50msec
並列で使えるので、2500W タイプを２台繋げると、5000W の出力が可能です。(最大15台)
・SDインバータのON/OFFを遠隔でスイッチ操作
・通信ケーブル(10m)付属
・入出力パラメータを表示するLCDディスプレイ搭載
・インバータ状態を3つのLEDで表示
・SDインバータ本体の各種パラメータを設定変更可能
・インバータの異常を外部に出力
・外部信号により，SDインバータの遠隔操作
・LCDディスプレイ搭載
LCDディスプレイには、入力電圧、出力電圧、出力周波数、入力電流値が表示されます。
・LED表示
インバータの状態は3つのLEDの表示状態により、判断できます。
・SDインバータ本体の各種パラメータを設定変更可能
パソコンと接続しなくても、本体の各種パラメータの設定を変更することができます。
・インバータの異常を外部に出力
SD シリーズに警告か保護機能が表示された場合、瞬時に緑色端子の ALM ピ ンに 5V/10mA の信号を出します。
・外部信号による遠隔遠隔操作
ユーザーは緑色端子の -ENBを使用して、 SD シリーズの ON/OFF 制御ができます。
|
型式
|
SD1500-112
|
SD1500-124
|
SD1500-148
|
|---|---|---|---|
| 定格出力 |
1500VA
|
||
| 出力電力(３分間) |
1500～1800VA
|
||
| 最大出力(3秒間) |
1800～2400VA
|
||
| サージ電力(0.2秒以下) |
＞2400VA
|
||
| 出力波形(歪率) |
正弦波※1
|
||
| 最大効率 |
88%
|
89%
|
90%
|
| 定格出力電圧(SW切換) |
100/110/115/120Vac±3%
|
||
| 周波数(SW切換) |
50/60Hz±0.1%
|
||
| 定格DC入力電圧 |
12Vdc
|
24Vdc
|
48Vdc
|
| DC入力電圧範囲 |
10.0～16.0Vdc
|
20.0～32.0Vdc
|
40.0～64.0Vdc
|
| 無負荷電流 |
＜2.4A
|
＜1.2A
|
＜0.3A
|
| パワーセーブモード |
0.9A
|
0.35A
|
0.3A
|
| AC入力電圧範囲 |
100/110/115/120Vac±12.5%
|
||
| 選択周波数 |
50/60Hz
|
||
| 同期周波数 |
47〜57/53〜63Hz
|
||
| ブレーカー |
20A
|
||
| 無遮断切替スイッチ |
単体使用時4msec以下
|
||
| 入力保護 |
逆接続(ヒューズ)，低電圧，高電圧，AC過電流(ブレーカー)
|
||
| 出力保護 |
短絡，過負荷，過温度，過電圧
|
||
| 動作温度範囲 |
-20～60℃※2
|
||
| 湿度 |
0～90% RH(結露無きこと)
|
||
| 安全規格 |
UL458
|
-
|
|
| 耐圧 |
バッテリー入力－AC出力：2121Vdc
AC出力－シャーシグラウンド：500Vdc バッテリー入力－シャーシグラウンド：1414Vdc |
||
| 絶縁抵抗 |
100MΩ/500Vdc
|
||
| EMC規格 |
FCC Class B
|
||
| リモートコントローラ※3 |
CR-6 / CR-8 / CR-10
|
CR-8 / CR-10
|
|
| 冷却 |
負荷，温度連動ファン
|
||
| 寸法 |
W283×H128×D351(mm)
|
||
| 重量 |
5.5kg
|
||
| 標準価格(税抜) |
155,000円
|
||
※仕様は予告なく変更することがあります。記載無きものは，定格動作時にて測定しています。
※1 入力電圧が定格の1.15倍以上の電圧で，出力電圧が110V/230Vで，線形負荷の場合。
※2 40℃以上で出力が減少します。出力特性をご参照下さい。
※3 リモートコントローラは別売のオプションです。
|
型式
|
SD1500-212
|
SD1500-224
|
SD1500-248
|
|---|---|---|---|
| 定格出力 |
1500VA
|
||
| 出力電力(３分間) |
1500～1800VA
|
||
| 最大出力(3秒間) |
1800～2400VA
|
||
| サージ電力(0.2秒以下) |
＞2400VA
|
||
| 出力波形(歪率) |
正弦波※4
|
||
| 最大効率 |
88%
|
88%
|
90%
|
| 定格出力電圧(SW切換) |
200/220/230/240Vac±3%
|
||
| 周波数(SW切換) |
50/60Hz±0.1%
|
||
| 定格DC入力電圧 |
12Vdc
|
24Vdc
|
48Vdc
|
| DC入力電圧範囲 |
10.0～16.0Vdc
|
20.0～32.0Vdc
|
40.0～64.0Vdc
|
| 無負荷電流 |
＜3.3A
|
＜1.6A
|
＜0.8A
|
| パワーセーブモード |
1.1A
|
0.7A
|
0.4A
|
| AC入力電圧範囲 |
200/220/230/240Vac±12.5%
|
||
| 選択周波数 |
50/60Hz
|
||
| 同期周波数 |
47〜57/53〜63Hz
|
||
| ブレーカー |
10A
|
||
| 無遮断切替スイッチ |
単体使用時4msec以下
|
||
| 入力保護 |
逆接続(ヒューズ)，低電圧，高電圧，AC過電流(ブレーカー)
|
||
| 出力保護 |
短絡，過負荷，過温度，過電圧
|
||
| 動作温度範囲 |
-20～60℃※5
|
||
| 湿度 |
0～90% RH(結露無きこと)
|
||
| 安全規格 |
EN62368-1
|
||
| 耐圧 |
バッテリー入力－AC出力：2121Vdc
AC出力－シャーシグラウンド：500Vdc バッテリー入力－シャーシグラウンド：1414Vdc |
||
| 絶縁抵抗 |
100MΩ/500Vdc
|
||
| EMC規格 |
EN55032, EN55024
|
||
| eマーク |
CISPR 25; ISO7637-2
|
||
| リモートコントローラ※6 |
CR-6 / CR-8 / CR-10
|
CR-8 / CR-10
|
|
| 冷却 |
負荷，温度連動ファン
|
||
| 寸法 |
W283×H128×D351(mm)
|
||
| 重量 |
5.5kg
|
||
| 標準価格(税抜) |
155,000円
|
||
※仕様は予告なく変更することがあります。記載無きものは，定格動作時にて測定しています。
※4 入力電圧が定格の1.15倍以上の電圧で，出力電圧が110V/230Vで，線形負荷の場合。
※5 40℃以上で出力が減少します。出力特性をご参照下さい。
※6 リモートコントローラは別売のオプションです。
