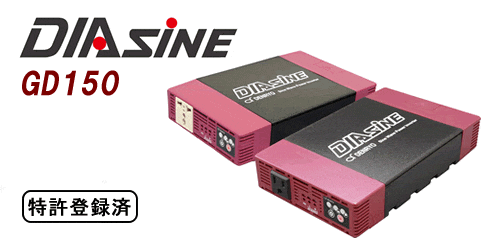

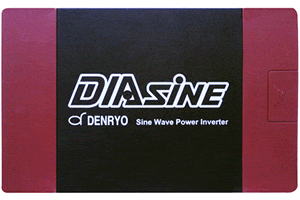

DC＞AC 正弦波 インバータ DIAsine DC12V入力・AC200V(220,230,240V)出力 150W / GD150NU-212
¥ 43,662 税込
加算ポイント：397pt
商品コード： 2000000000001316
ファンレスで静かだから、室内・車内・船内で快適！！
小型・薄型設計で組み込みや設置が楽々。
東京にある技術系会社電菱のオリジナル設計で安心。
（安価なだけの輸入品と違います！）
ご注意：交流AC 200V（230／220／240Vac）出力です。
交流AC100V（110／115／120Vac）は違うページでご案内しています。
小型・ファンレス
日本国内で、回路，構造をゼロベースで見なおした新設計により小型・ファンレスを実現しました。
自己消費電流を抑える動作モード
「低消費動作モード」，「スリープモード」を搭載しました。自己消費電流を最大50% 削減します。

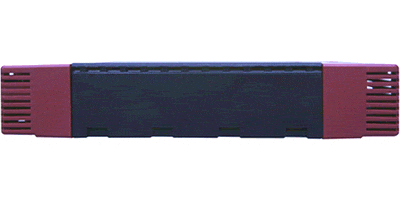

軽量・薄型
本体を破損させない逆極性接続保護
弊社独自の入力逆接続極性保護回路※は，バッテリーを逆接続すると警告LED が点灯し，本体を破損させません。※国内，国際特許出願済みです。
広い入力電圧範囲
本製品の入力電圧範囲は，放電可能電圧の広い電池が利用できます。
広い動作温度範囲
動作温度範囲は-20～60℃の広い範囲です。
※自動的に出力が停止するわけではありません。50℃を超える環境下では，各モデルのディレーティングカーブにそって負荷を使用してください。
安心の国内設計
本製品は，ソフトウェア及びハードウェアの設計全てを，弊社研究開発スタッフが日本国内で行っています。
出力電圧・周波数を設定可能
出力電圧200/220/230/240Vacと周波数50/60Hzをボタンで容易に変更できます。電圧，周波数が異なる地域，電化製品でもご利用いただけます。

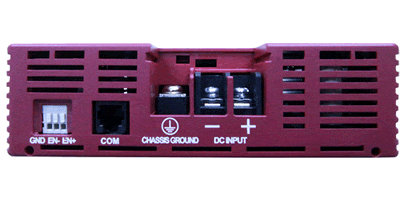

リモートコネクタ搭載
遠隔で本体電源のON/OFF操作ができるリモートコネクタを搭載しています。外部信号により操作ができるため，システムへの組み込みに適しています。
わかりやすいLED表示
３つのLED６色で設定と動作状態，エラー内容を表示します。運転状況が一目瞭然です。
豊富な保護回路
入力電圧警告，遮断/入力逆極性接続/出力電圧/出力短絡/過負荷/過温度

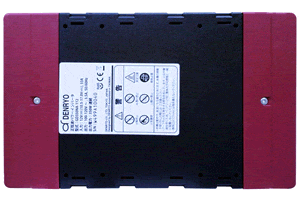

型式 ： GD150NU-212
定格電力 ： 150VA
最大出力電力(3分) ： 180VA
サージ電力(3秒) ： 210VA
定格入力電圧 ： 12Vdc
定格出力電圧（切換可） ： 230（初期値）／200／220／240Vac
周波数（切換可） ： 50±0.1Hz（初期値）50／60Hz
出力波形 ： 正弦波(歪率3%未満)
効率(定格負荷) ： 90%
無負荷時電流※1（低消費動作モード） ： 0.4A
無負荷時電流※1（標準動作モード） ： 0.5A
スタンバイ消費電流※1 ： 7mA
スリープ消費電流※1 ： 1mA
入力電圧範囲※2 ： 10.5～17Vdc
保護回路 ： 入力低電圧，入力過電圧，入力逆極性接続
保護回路 ： 出力過負荷，出力短絡，出力電圧異常，過温度
安全規格 ： EN60950-1:2006/A2:2013
EMC規格 ： イミュニティ EN55024:2010
EMC規格 ： エミッション EN55032:2012
耐圧 ： バッテリー入力 – AC出力：3.0kVac
耐圧 ： AC出力 – シャーシグラウンド：1.5kVac
耐圧 ： バッテリー入力 – シャーシグラウンド：1.5kVac
絶縁抵抗 ： >1000MΩ/500Vdc/25℃/70% RH
耐振 ： 10～500Hz，3G 10min./ 1cycle，60分 XYZ各方向
動作温度範囲※3 ： -20～+50℃(定格負荷),+60℃(70%負荷)
動作湿度範囲 ： 20～90%RH 結露なきこと
保存温度，湿度範囲 ： -30～+70℃，10～95％RH(結露無きこと)
冷却 ： 自然対流
付属品 ： アクセサリープラグ付きケーブル※4
：
寸法(L×W×H) ： 234.0×146.5×44.0mm
重量 ： 0.9kg
●RoHS指令対応
◆仕様及び外観は，改良のため予告無く変更することがあります。
◆記載無きものは，入力電圧212：12Vdc，224：24Vdc，248：48Vdc，負荷150VA(力率=1.0)，
外気25℃，工場初期設定値にて測定
※1 平均値です。
※2 電圧値の誤差範囲 212：±0.5V，224：±1V，248：±2V
※3 出力特性をご参照ください。
※4 長さ1500±30mm
オプション
・電菱 インバーターGD用 ケーブルアクセサリープラグ付き IC-1
・電菱オプション 通信ケーブル CC-1 (適用機種：電菱DIAsin,SD,SP)

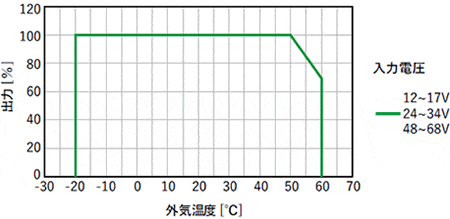

ディレーティングカーブは動作推奨値です。自動的に出力が停止するわけではありません。
- クイックスタートガイド
- 取扱説明書(100Vモデル)
- 取扱説明書(200Vモデル)
- データシート
- 外形寸法図(PDFファイル)
- 3D外形寸法図(STEPファイル)
- カタログ
- GDシリーズインバータケーブル，端子，ヒューズサイズ
- GDシリーズの取付方法例について
- GDシリーズのリモートコネクタについて

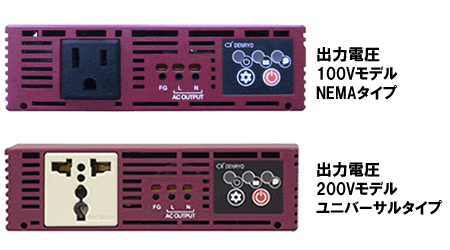

ユニバーサルタイププラグが搭載しております。
世界のあらゆる地域で使用できます。
全モデルにおいて同外形で，製品高さ44mm (1U)の薄型設計，重さ僅か1kgです。
同出力クラスでは，世界最小のファンレスインバータです。
高効率回路により，DC－AC変換効率を高めて熱損失を抑えることで，
ファンレス構造を実現しました。ファンレスによる静音動作が
求められる各種システムに適します。
国内，国際特許出願済み，独自の入力逆接続極性保護回路を内蔵しており，
バッテリーを逆接続しても，従来製品のように破損することがありません。
設置ミスによる故障やメンテナンスの負担を減らせます。
小型・ファンレス
弊社研究開発スタッフが，回路，構造をゼロベースで見なおした新設計により小型・ファンレスを実現しました。
自己消費電流を抑える動作モード
「低消費動作モード」，「スリープモード」を搭載しました。自己消費電流を最大50% 削減します。軽量・薄型
定格出力 300W クラスのインバータの場合、，DIAsine は世界最小の重量 1.0kg，体積 1.5L を実現し，高さ 44mm (1U) の薄型設計です。本体を破損させない逆極性接続保護
弊社独自の入力逆接続極性保護回路は，バッテリーを逆接続すると警告LED が点灯し，本体を破損させません。広い入力電圧範囲
本製品の入力電圧範囲は，放電可能電圧の広い電池が利用できます。広い動作温度範囲
動作温度範囲は-20～60℃の広い範囲です。※自動的に出力が停止するわけではありません。50℃を超える環境下では，各モデルのディレーティングカーブにそって負荷を使用してください。
安心の国内設計
本製品は，ソフトウェア及びハードウェアの設計全てを，弊社研究開発スタッフが日本国内で行っています。出力電圧・周波数を設定可能
出力電圧と周波数50/60Hzをボタンで容易に変更できます。電圧，周波数が異なる地域，電化製品でもご利用いただけます。リモートコネクタ搭載
遠隔で本体電源のON/OFF操作ができるリモートコネクタを搭載しています。外部信号により操作ができるため，システムへの組み込みに適しています。わかりやすいLED表示
３つのLED６色で設定と動作状態，エラー内容を表示します。運転状況が一目瞭然です。豊富な保護回路
入力電圧警告，遮断/入力逆極性接続/出力電圧/出力短絡/過負荷/過温度|
型式
|
GD150NA-112
|
GD150NA-124
|
GD150NA-148
|
|---|---|---|---|
| 定格電力 |
150VA
|
||
| 最大出力電力(3分) |
180VA
|
||
| サージ電力(3秒) |
210VA
|
||
| 定格入力電圧 |
12Vdc
|
24Vdc
|
48Vdc
|
| 定格出力電圧（切換可） |
100（初期値）／110／115／120Vac
|
||
| 周波数（切換可） |
50±0.1Hz（初期値）50／60Hz
|
||
| 出力波形 |
正弦波(歪率3%未満)
|
||
| 効率(定格負荷) |
89%
|
89%
|
90%
|
| 無負荷時電流※1 （低消費動作モード） |
0.4A
|
0.2A
|
0.1A
|
| 無負荷時電流※1 （標準動作モード） |
0.6A
|
0.3A
|
0.2A
|
| スタンバイ消費電流※1 |
7mA
|
7mA
|
4mA
|
| スリープ消費電流※1 |
1mA
|
3mA
|
3mA
|
| 入力電圧範囲※2 |
10.5～17Vdc
|
21～34Vdc
|
42～68Vdc
|
| 保護回路 |
入力低電圧，入力過電圧，入力逆極性接続
出力過負荷，出力短絡，出力電圧異常，過温度 |
||
| 安全規格 |
EN60950-1:2006/A2:2013
|
||
| EMC規格 |
イミュニティ EN55024:2010
エミッション EN55032:2012, FCC class A |
||
| 耐圧 |
バッテリー入力 – AC出力：3.0kVac
AC出力 – シャーシグラウンド：1.5kVac バッテリー入力 – シャーシグラウンド：1.5kVac |
||
| 絶縁抵抗 |
>1000MΩ/500Vdc/25℃/70% RH
|
||
| 耐振 |
10～500Hz，3G 10min./ 1cycle，60分 XYZ各方向
|
||
| 動作温度範囲※3 |
-20～+50℃(定格負荷),+60℃(70%負荷)
|
||
| 動作湿度範囲 |
20～90%RH 結露なきこと
|
||
| 保存温度，湿度範囲 |
-30～+70℃，10～95％RH(結露無きこと)
|
||
| 冷却 |
自然対流
|
||
| 付属品 |
アクセサリープラグ付きケーブル※4
|
-
|
|
| 出力端子 |
 |
||
| 寸法(L×W×H) |
234.0×146.5×44.0mm
|
||
| 重量 |
0.9kg
|
||
| 標準価格(税抜) |
35,000円
|
||
◆仕様及び外観は，改良のため予告無く変更することがあります。
◆記載無きものは，入力電圧112：12Vdc，124：24Vdc，148：48Vdc，負荷150VA(力率=1.0)，
外気25℃，工場初期設定値にて測定
※1 平均値です。
※2 電圧値の誤差範囲 112：±0.5V，124：±1V，148：±2V
※3 出力特性をご参照ください。
※4 長さ1500±30mm
|
型式
|
GD150NU-212
|
GD150NU-224
|
GD150NU-248
|
|---|---|---|---|
| 定格電力 |
150VA
|
||
| 最大出力電力(3分) |
180VA
|
||
| サージ電力(3秒) |
210VA
|
||
| 定格入力電圧 |
12Vdc
|
24Vdc
|
48Vdc
|
| 定格出力電圧（切換可） |
230（初期値）／200／220／240Vac
|
||
| 周波数（切換可） |
50±0.1Hz（初期値）50／60Hz
|
||
| 出力波形 |
正弦波(歪率3%未満)
|
||
| 効率(定格負荷) |
90%
|
91%
|
92%
|
| 無負荷時電流※1 （低消費動作モード） |
0.4A
|
0.2A
|
0.1A
|
| 無負荷時電流※1 （標準動作モード） |
0.5A
|
0.3A
|
0.2A
|
| スタンバイ消費電流※1 |
7mA
|
7mA
|
4mA
|
| スリープ消費電流※1 |
1mA
|
3mA
|
3mA
|
| 入力電圧範囲※2 |
10.5～17Vdc
|
21～34Vdc
|
42～68Vdc
|
| 保護回路 |
入力低電圧，入力過電圧，入力逆極性接続
出力過負荷，出力短絡，出力電圧異常，過温度 |
||
| 安全規格 |
EN60950-1:2006/A2:2013
|
||
| EMC規格 |
イミュニティ EN55024:2010
エミッション EN55032:2012 |
||
| 耐圧 |
バッテリー入力 – AC出力：3.0kVac
AC出力 – シャーシグラウンド：1.5kVac バッテリー入力 – シャーシグラウンド：1.5kVac |
||
| 絶縁抵抗 |
>1000MΩ/500Vdc/25℃/70% RH
|
||
| 耐振 |
10～500Hz，3G 10min./ 1cycle，60分 XYZ各方向
|
||
| 動作温度範囲※3 |
-20～+50℃(定格負荷),+60℃(70%負荷)
|
||
| 動作湿度範囲 |
20～90%RH 結露なきこと
|
||
| 保存温度，湿度範囲 |
-30～+70℃，10～95％RH(結露無きこと)
|
||
| 冷却 |
自然対流
|
||
| 付属品 |
アクセサリープラグ付きケーブル※4
|
-
|
|
| 出力端子 |
 |
||
| 寸法(L×W×H) |
234.0×146.5×44.0mm
|
||
| 重量 |
0.9kg
|
||
| 標準価格(税抜) |
41,000円
|
||
◆仕様及び外観は，改良のため予告無く変更することがあります。
◆記載無きものは，入力電圧212：12Vdc，224：24Vdc，248：48Vdc，負荷150VA(力率=1.0)，
外気25℃，工場初期設定値にて測定
※1 平均値です。
※2 電圧値の誤差範囲 212：±0.5V，224：±1V，248：±2V
※3 出力特性をご参照ください。
※4 長さ1500±30mm
