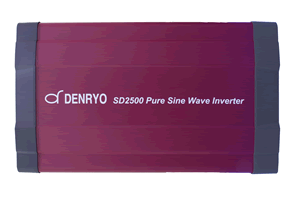

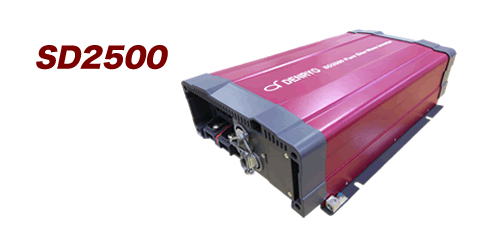

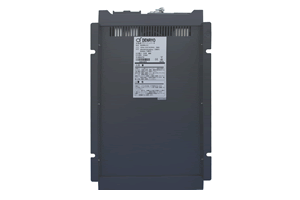

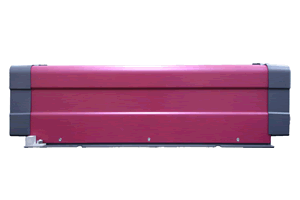

正弦波インバータ(並列機能搭載) DC24V->AC200V 2500W / SD2500-224
通常価格：¥ 295,680 税込
¥ 282,278 税込
加算ポイント：2,566pt
商品コード： 2000000000000661
いままでは業務用の高機能インバーターでのみ利用できた高度かつ大容量の機能がコンパクトなボディーに収納されました！
・最大１５台の並列運転でビルや工場でも使えます。
・単相三線、三相四線電源システムの構築可能
・商用電源の自動切替機能付きでバックアップに最適
・豊富な充電電圧
・PCでの管理
・最新の高性能設計
型式 ： SD2500-224
連続出力 ： 2500W
最大出力(3分間) ： 3000W
サージ電力(0.2秒以下) ： 4000W
出力波形(歪率) ： 正弦波※4
最大効率 ： 88%
定格出力電圧(SW切換) ： 200/220/230/240Vac±3%
周波数(SW切換) ： 50/60Hz±0.1%
定格DC入力電圧 ： 24Vdc
DC入力電圧範囲 ： 20.0～32.0Vdc
無負荷電流 ： ＜1.8A
パワーセーブモード ： 0.7A
AC入力電圧範囲 ： 200/220/230/240Vac±12.5%
選択周波数 ： 50/60Hz
同期周波数 ： 47〜57/53〜63Hz
ブレーカー ： 20A
無遮断切替スイッチ ： 単体使用時4msec以下
入力保護 ： 逆接続(ヒューズ)、低電圧、高電圧、AC過電流(ブレーカー)
出力保護 ： 短絡、過負荷、過温度、過電圧
動作温度範囲 ： -20～60℃※5
湿度 ： ～90% RH(結露無きこと)
安全規格 ： EN60950-1
EMC規格 ： EN55014-1,-2; EN61000-3-2,-3; EN61204-3;
： EN61000-6-1,-2,-3,-4; IEC61000-4-2,3,4,5,6,11
eマーク ： CISPR 25; ISO7637-2
リモートコントローラ※6 ： CR-6 / CR-8 / CR-10
冷却 ： 負荷、温度連動ファン
寸法 ： W283×H128×D436(mm)
重量 ： 8kg
入力側１次ケーブルは付属していません。
特注でも作製できますので希望の仕様をご連絡ください。
外形寸法図(PDFファイル)
カタログ
SDシリーズインバータケーブル、端子、ヒューズサイズ（PDFファイル）
[オプション]
リモートコントローラ CR-10
リモートコントローラ CR-6
リモートコントローラ CR-8
通信用ケーブル CC-1

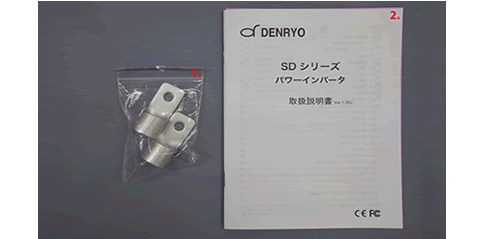

[付属品]
丸型端子2個
取扱説明書
複数のユニット(最大15台)を接続し、出力容量を拡張させる事が出来るため、大容量負荷が利用できます。
三相交流電源(Y結線)
3台のユニットを組み合わせて、7.5kW(SD2500)10.5kW(SD3500)の三相交流を出力させる事ができます。 ※３台のSD2500またはSD3500が必要です。
単相三線式交流出力
2台のユニットを組合せ、5kW(SD2500)7kW(SD3500)の単相三線式システムを構築できます。100V負荷と200V負荷を動作させることができます。 ※2台のSD2500またはSD3500が必要です。
高いユーザビリティ
世界のあらゆる地域で使用できる様、交流入出力電圧の任意設定が可能です。 また入力電圧範囲も設定できます。
設定可能範囲
100V仕様：97～123Vac
200V仕様：194～246Vac
周波数：47～63Hz
豊富な外部通信機能
シリアル通信（RS-232C)を使用し、SDシリーズのON/OFFや設定変更、ステータスの確認ができます。
並列運転で出力拡張が可能
単相三線、三相四線電源システムの構築可能
RS-232で電源のON/OFFや設定の表示可能
自動切替スイッチ（バイパスリレー）内蔵
正弦波出力(歪率3％以下)

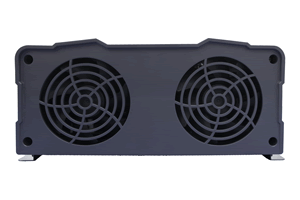

負荷・温度連動型の冷却ファン
パワーセーブモード機能で低負荷時の節電可能
豊富な保護回路を搭載
入力高電圧、入力低電圧、過温度、過負荷、交流入力短絡、
逆接続(内部ヒューズ)、出力短絡、冷却ファン不具合検出

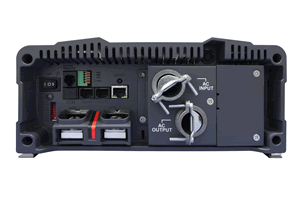

リモートコントロール端子搭載
電圧の調整は、本体のディップスイッチで100,110,115,120V AC±3%、CR10を使うと 1V 単位で調整できます。
切り替えリレー（切り替えに要する時間）は、4msec ＊同型式でも他社やコーテック製などで16～50msecが御座いますのでお気をつけください。
切り替えのメイン・優先電源を設定することができる
標準自動切替スイッチ
インバータ→ACバイパス : 4msec以下
ACバイパス→インバータ : 4msec以下または16~50msec
並列で使えるので、2500W タイプを２台繋げると、5000W の出力が可能です。(最大15台)
・SDインバータのON/OFFを遠隔でスイッチ操作
・通信ケーブル(10m)付属
・入出力パラメータを表示するLCDディスプレイ搭載
・インバータ状態を3つのLEDで表示
・SDインバータ本体の各種パラメータを設定変更可能
・インバータの異常を外部に出力
・外部信号により，SDインバータの遠隔操作
・LCDディスプレイ搭載
LCDディスプレイには、入力電圧、出力電圧、出力周波数、入力電流値が表示されます。
・LED表示
インバータの状態は3つのLEDの表示状態により、判断できます。
・SDインバータ本体の各種パラメータを設定変更可能
パソコンと接続しなくても、本体の各種パラメータの設定を変更することができます。
・インバータの異常を外部に出力
SD シリーズに警告か保護機能が表示された場合、瞬時に緑色端子の ALM ピ ンに 5V/10mA の信号を出します。
・外部信号による遠隔遠隔操作
ユーザーは緑色端子の -ENBを使用して、 SD シリーズの ON/OFF 制御ができます。
|
型式
|
SD2500-112
|
SD2500-124
|
SD2500-148
|
|---|---|---|---|
| 連続出力 |
2500W
|
||
| 最大出力(3分間) |
3000W
|
||
| サージ電力(0.2秒以下) |
4000W
|
||
| 出力波形(歪率) |
正弦波※1
|
||
| 最大効率 |
88%
|
89%
|
90%
|
| 定格出力電圧(SW切換) |
100/110/115/120Vac±3%
|
||
| 周波数(SW切換) |
50/60Hz±0.1%
|
||
| 定格DC入力電圧 |
12Vdc
|
24Vdc
|
48Vdc
|
| DC入力電圧範囲 |
10.0～16.0Vdc
|
20.0～32.0Vdc
|
40.0～64.0Vdc
|
| 無負荷電流 |
＜2.9A
|
＜1.4A
|
＜0.8A
|
| パワーセーブモード |
0.9A
|
0.35A
|
0.3A
|
| AC入力電圧範囲 |
100/110/115/120Vac±12.5%
|
||
| 選択周波数 |
50/60Hz
|
||
| 同期周波数 |
47〜57/53〜63Hz
|
||
| ブレーカー |
35A
|
||
| 無遮断切替スイッチ |
単体使用時4msec以下
|
||
| 入力保護 |
逆接続(ヒューズ)、低電圧、高電圧、AC過電流(ブレーカー)
|
||
| 出力保護 |
短絡、過負荷、過温度、過電圧
|
||
| 動作温度範囲 |
-20～60℃※2
|
||
| 湿度 |
～90% RH(結露無きこと)
|
||
| 安全規格 |
UL458
|
-
|
|
| EMC規格 |
FCC Class B
|
||
| リモートコントローラ※3 |
CR-6 / CR-8 / CR-10
|
CR-8 / CR-10
|
|
| 冷却 |
負荷、温度連動ファン
|
||
| 寸法 |
W283×H128×D436(mm)
|
||
| 重量 |
8kg
|
||
| 標準価格(税抜) |
268,800円
|
||
※1 歪率3％以下 定格、抵抗負荷時 出力電圧が110Vのみ3.45％以上です。

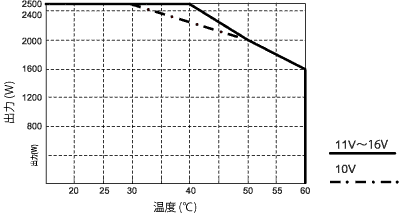

※2 40℃以上で出力が減少します。出力特性をご参照下さい。
※3 リモートコントローラは別売のオプションです。
|
型式
|
SD2500-212
|
SD2500-224
|
SD2500-248
|
|---|---|---|---|
| 連続出力 |
2500W
|
||
| 最大出力(3分間) |
3000W
|
||
| サージ電力(0.2秒以下) |
4000W
|
||
| 出力波形(歪率) |
正弦波※4
|
||
| 最大効率 |
88%
|
88%
|
90%
|
| 定格出力電圧(SW切換) |
200/220/230/240Vac±3%
|
||
| 周波数(SW切換) |
50/60Hz±0.1%
|
||
| 定格DC入力電圧 |
12Vdc
|
24Vdc
|
48Vdc
|
| DC入力電圧範囲 |
10.0～16.0Vdc
|
20.0～32.0Vdc
|
40.0～64.0Vdc
|
| 無負荷電流 |
＜3.6A
|
＜1.8A
|
＜1A
|
| パワーセーブモード |
1.1A
|
0.7A
|
0.4A
|
| AC入力電圧範囲 |
200/220/230/240Vac±12.5%
|
||
| 選択周波数 |
50/60Hz
|
||
| 同期周波数 |
47〜57/53〜63Hz
|
||
| ブレーカー |
20A
|
||
| 無遮断切替スイッチ |
単体使用時4msec以下
|
||
| 入力保護 |
逆接続(ヒューズ)、低電圧、高電圧、AC過電流(ブレーカー)
|
||
| 出力保護 |
短絡、過負荷、過温度、過電圧
|
||
| 動作温度範囲 |
-20～60℃※5
|
||
| 湿度 |
～90% RH(結露無きこと)
|
||
| 安全規格 |
EN60950-1
|
||
| EMC規格 |
EN55014-1,-2; EN61000-3-2,-3; EN61204-3;
EN61000-6-1,-2,-3,-4; IEC61000-4-2,3,4,5,6,11 |
||
| eマーク |
CISPR 25; ISO7637-2
|
||
| リモートコントローラ※6 |
CR-6 / CR-8 / CR-10
|
CR-8 / CR-10
|
|
| 冷却 |
負荷、温度連動ファン
|
||
| 寸法 |
W283×H128×D436(mm)
|
||
| 重量 |
8kg
|
||
| 標準価格(税抜) |
268,800円
|
||
※4 歪率3％以下 定格、抵抗負荷時 出力電圧が230Vのみ3.45％以上です。
※5 40℃以上で出力が減少します。出力特性をご参照下さい。
※6 リモートコントローラは別売のオプションです。
◆仕様及び外観は、改良のため予告無く変更することがあります。
