48Vシステムで定格60Aまで制御可能な大容量コントローラ(TS-60)

ヒートシンクが大きく、周囲温度45℃までフル出力



[3つの制御機能]

太陽電池充電制御／負荷制御／転換制御モードのうち、１つを自由に選択して利用できます。

※上記の機能を同時に行うことはできません。例えば、太陽電池充電制御と負荷制御を同時に行うには、TriStarは2台必要です。
・大容量設計

大容量のシステムに合わせ、最大35mm2接続端子とノックアウト穴を装備し、配線スペース備えています。
また、大型ヒートシンクにより周囲温度45℃までフル稼働します。


・RS-232ケーブル接続
RS-232ケーブルでPCに接続し、カスタム設定、データの記録、モニタリングができます。


・ディップスイッチで充電電圧設定

充電電圧をディップスイッチで簡単に設定できます。また、RS-232ケーブルでPCに接続し、カスタム設定も可能です。


・安全・安心設計

逆接続、短絡、過電流、過温度、高電圧に対して保護回路を搭載しており、機器の故障・損傷を未然に防ぎます。



・より良いバッテリー充電のために

バッテリー電圧感知線を使用すると、より正確な充電電圧を検知することができます。(※ケーブルはお客様にてご用意ください。)
また、オプションのリモート温度センサ(型式:RTS)を使用してバッテリー電圧を検知し充電電圧を補正できます。



・わかりやすい状態表示

■LED表示

３つのLEDでバッテリー充電状態、警告、エラーを表示します。

■液晶ディスプレイ

オプションの液晶ディスプレイで 下記の情報を表示します。
コントローラの充電状況
データ表示
データロギング
充電電圧/電流バーグラフ表示
警告、エラー、トラブルシューティング
※本体装着型(TS-M-2)とリモート型(TS-RM-2)有り



・手動ボタンで簡単リセット
手動プッシュボタンにより、本体リセット、バッテリー均等化充電のオン/オフ、負荷遮断/再接続

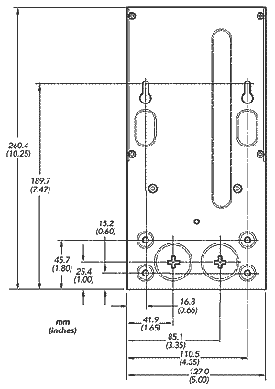

外形寸法図(PDFファイル)
カタログ



型式	TS-45	TS-60
制御機能	充電/放電/転換
太陽電池／負荷／転換電流	45A	60A
システム電圧	12/24/48V
精度	12/24V:≦0.1%±50mV 48V:≦0.1%±100mV
動作電圧範囲(バッテリー)	9～68V
太陽電池最大入力電圧(開放)	125V
充電電圧	ディップスイッチによる任意設定
自己消費電流
保護回路	逆接続、短絡、高電圧、低電圧 過電流、過温度、サージ電力保護
充電方式	PWMまたはON-OFF充電(選択可)
充電制御	バルク／吸収／フロート／均等化充電(自動)
接続ポート	RJ-11(6ピン)、RS232ポート
周囲温度	-40℃～60℃
保存温度	-55℃～+85℃
湿度	100％(non-condensing)
寸法	127×260×71mm
重量	1.6kg

※入力電圧範囲は、15～19V、30～38V(24V)、60～76V(48V)の範囲でご使用ください。
◆仕様及び外観は、改良のため予告無く変更することがあります。
