充放電コントローラー / Solar Amp B SA-BA10
¥ 5,830 税込
加算ポイント：53pt
商品コード： 1311311010134500
制御機能 ： 充放電
システム電圧 ： 12Vdc
最大入力電圧 ： 25Vdc
動作可能最低電圧 ： 6Vdc
太陽電池入力電流 ： 10A
負荷電流 ： 10A
自己消費電流 ： 2mA(平均値)
充電方式 ： PWM
充電電圧 ： 14.4V
フロート充電電圧 ： 13.7V
過電圧保護 ： 18V
低電圧保護 ： 警告11.8V ，エラー11.5V ，復帰12.5V
過温度保護 ： 警告60℃ ，エラー80℃ ，復帰60℃
バッテリータイプ ： 鉛蓄電池、AGM / シール型 / 非密閉型 / ゲル型
適合電線 ： ＃12AWG～＃18AWG , 0.75sq ～ 3.5sq
接地 ： プラス接地
温度補正 ： -30mV/℃
動作温度範囲 ： -20～60℃
保存温度 ： -30～70℃
湿度 ： 5～95％RH(結露無きこと)
寸法 ： 29×91×55(mm)
重量 ： 65g
入力電圧範囲は 15～19V の範囲でご使用ください
脅威の自己消費電力2mAで、太陽電池で作った大切な電気を守ります。
日本の株式会社電菱によるオリジナル設計で高性能。
常時負荷
太陽光発電で作りバッテリーに貯めた電気は貴重です。この電気を常時使ってコントローラーは動きますので、消費電力が低いほどシステムの小型化に貢献できて多くの電気を使えます。自己消費電力の多いコントローラーは太陽電池やバッテリを大型化しなければいけませんのでご注意ください。
また、太陽光発電では唯一の精密機械であるコントローラーは常に安定して稼動することが大切です。
取扱説明書：solar amp
配線図：solar amp

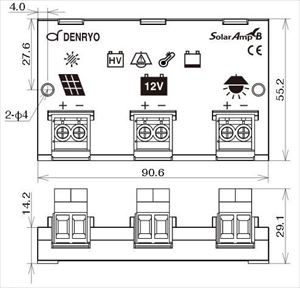

寸法は名刺サイズとコンパクトで、システムの小型化に貢献します。
システムの長期安定化を促し、長く使うほどメリットがあります。
・バッテリー過電圧保護 ・バッテリー低電圧保護 ・過負荷保護 ・過温度保護 ・逆接続保護 ・負荷短絡保護 ・サージ電力保護
|
|||
山奥など日常的なメンテナンスが難しい場所でのシステムに有効です。
鉛蓄電池、太陽電池、直流負荷を接続するだけの簡単な使用です。

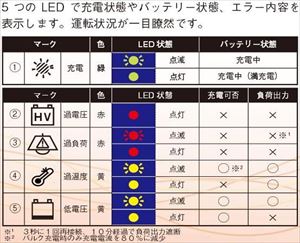

運転状況が一目瞭然です。 |
| 型式 | SA-BA10 | SA-BA20 | SA-BB10 | |
|---|---|---|---|---|
| 制御機能 | 充放電 | |||
| システム電圧 | 12Vdc | 24Vdc | ||
| 最大入力電圧 | 25Vdc | 50V | ||
| 動作可能最低電圧 | 6Vdc | 8V | ||
| 太陽電池入力電流 | 10A | 20A | 10A | |
| 負荷電流 | 10A | 20A | 10A | |
| 自己消費電流 | 2mA（平均値） | |||
| 負荷動作 | 常時出力 | |||
| ナイトライト機能 | 無 | |||
| 充電方式 | 3段階充電（バルク，吸収，フロート） | |||
| 充電電圧 |
14.4V |
28.8V | ||
| フロート充電電圧 | 13.7V | 27.4V | ||
| 過電圧保護 | 18V | 36V | ||
| 低電圧保護 | 警告 | 11.8V | 23.6V | |
| エラー | 11.5V | 23V | ||
| 復帰 | 12.5V | 25V | ||
| 過温度保護 | 警告60℃，エラー80℃，復帰60℃ | |||
| バッテリータイプ |
鉛蓄電池 |
|||
| 適合電線 | 最大 | ＃12AWG | ＃10AWG | ＃12AWG |
| 最小 | ＃18AWG | ＃12AWG | ＃18AWG | |
| 接地 | プラス接地 | |||
| 温度補正 | -30mV/℃ | -60mV/℃ | ||
|
動作温度範囲 |
-20～60℃ | |||
| 保存温度 | -30～70℃ | |||
| 湿度 | 5～95％RH(結露無きこと) | |||
| 寸法(W×H×D) | 91×55×29(mm) | |||
| 重量 | 65g | 70g | 65g | |
※入力電圧範囲は、15～19V(12V)、30～38(24V)の範囲でご使用ください。
| 型式 | SA-BC10 | SA-BC20 | SA-BD10 | |
|---|---|---|---|---|
| 制御機能 | 充放電 | |||
| システム電圧 | 12Vdc | 24Vdc | ||
| 最大入力電圧 | 25Vdc | 50V | ||
| 動作可能最低電圧 | 6Vdc | 8V | ||
| 太陽電池入力電流 | 10A | 20A | 10A | |
| 負荷電流 | 10A | 20A | 10A | |
| 自己消費電流 | 2mA（平均値） | |||
| 負荷動作 | 終夜点灯 | |||
| ナイトライト機能 | 有 | |||
| 充電方式 | 3段階充電（バルク，吸収，フロート） | |||
| 充電電圧 |
14.4V |
28.8V | ||
| フロート充電電圧 | 13.7V | 27.4V | ||
| 過電圧保護 | 18V | 36V | ||
| 低電圧保護 | 警告 | 11.8V | 23.6V | |
| エラー | 11.5V | 23V | ||
| 復帰 | 12.5V | 25V | ||
| 過温度保護 | 警告60℃，エラー80℃，復帰60℃ | |||
| バッテリータイプ |
鉛蓄電池 |
|||
| 適合電線 | 最大 | ＃12AWG | ＃10AWG | ＃12AWG |
| 最小 | ＃18AWG | ＃12AWG | ＃18AWG | |
| 接地 | プラス接地 | |||
| 温度補正 | -30mV/℃ | -60mV/℃ | ||
|
動作温度範囲 |
-20～60℃ | |||
| 保存温度 | -30～70℃ | |||
| 湿度 | 5～95％RH(結露無きこと) | |||
| 寸法(W×H×D) | 91×55×29(mm) | |||
| 重量 | 65g | 70g | 65g | |
※入力電圧範囲は、15～19V(12V)、30～38(24V)の範囲でご使用ください。
