充放電コントローラー 電菱 12V 24V 30A 対応 / PS-30M-G3
¥ 54,350 税込
加算ポイント：494pt
商品コード： 2000000000000646
プロスター仕様 MORNINGSTAR社（米国）
型番：PS-30M-G3
制御機能：充・放電制御
充電方式：PWM方式
システム電圧（バッテリー）：12V/24Vdc
バッテリー電圧範囲：10～35V
電圧精度：0.1%±50mV
最大バッテリー充電電流：30A
ソーラー最大入力電圧：30V（12V）60V（24V）
負荷定格電流：30A
自己消費電力：＜40mA
サージ保護：1500W (ソーラー、バッテリー、負荷端子)
充電アルゴリズム：4段階充電
充電段階：バルク充電、吸収充電、フロート充電、均等化充電
温度補正：-5mV/ ℃ / Cell （25℃）
温度補正対象電圧：吸収充電、フロート充電、均等化充電、高電圧遮断
負荷電流電圧補正：-20mV/A（12V）-40mV/A（24V）
負荷電流電圧補正対象電圧：バッテリー低電圧遮断電圧（LVD）低電圧遮断 再接続電圧（LVR）
動作周囲温度範囲：メーター ： -20℃～+70℃ 本体 ： -40℃～+60℃
保存温度範囲：メーター ： -30℃～+80℃ 本体 ： -40℃～+80℃
湿度：100% （結露しないこと）
最高動作高度：2000m
保護回路：ソーラー：短絡。過負荷。高電圧。極性逆接続。本体高温度電流低減。夜間のバッテリー逆電流。負荷：短絡。過負荷。バッテリー高電圧負荷遮断。本体高温度負荷遮断。 バッテリー：極性逆接続。 サージ保護（ソーラー、バッテリー、負荷端子）
サイズ（W×L×D）：153 × 105 × 55mm
重量：0.4kg
対応規格：ETL Listed認証：UL62109/CSA.107.1
TUV(IEC62109-1) 認証。Part-15 class B認証。CEマーキング適合。RoHS適合。REACH適合
ISO9001認証取得 工場製造
システム電圧12/24V自動認識
夜間検知機能追加
データログ機能(最大256日分）
通信機能追加
充電プログラムをカスタム設定可能
LCDメーター搭載
高耐候性
バッテリとコントローラを繋ぐと、自動的に、12V or 24V を選択します。

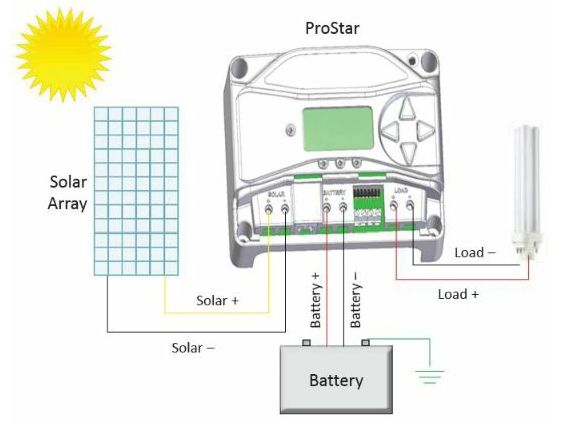

基本的に、12V 用ソーラーパネルと12Vバッテリを繋ぎます。24V 用ソーラーパネルの場合は24Vバッテリに繋ぎます。
24V用ソーラーパネルで、12Vバッテリに繋いだ場合、オーバーする電圧の分は捨ててしまいますが充電することはできます。
あまっている高電圧のソーラーパネルを使いたいけれど、高価になるMPPTを使用するほどではない場合に便利に使えます。（電圧上限値以内）
プロスターシリーズは、1995年の販売開始から100か国を超える世界の国々で、35万台以上の使用実績を誇るプロフェッショナル仕様PWMソーラーチャージコントローラーです。
PWM ４段階充電方式（バルク、吸収、フロート、均等化充電）により、バッテリーを完全充電。
過熱やガスの過剰放出を抑え、バッテリーの寿命を延長します。
負荷端子に、直流の電気製品を接続して使用出来ます。また、モードを切り替えて照明器具（ライティング）制御が可能です。
8ポイントのDIPスイッチで、充電電圧やシステム電圧、負荷モードの設定が可能です。

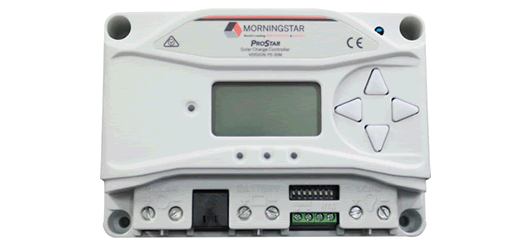

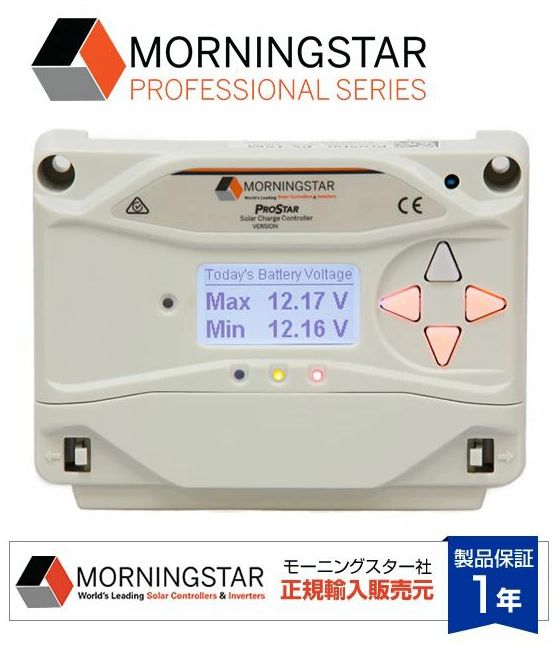

メーターディスプレーを装備。モニタリングやカスタム設定、コントローラーの操作が可能です。
モニタリング
- バッテリー電圧。バッテリー充電電流。最高、最低バッテリー電圧。バッテリー温度。充電ステージ。負荷使用電流。その日のバッテリー充電アンペアアワー。その日の負荷使用アンペアアワー。その日の各充電ステージの時間。
- 障害（フォールト）や警告状況。システム稼動状況等。
- バッテリー充電アンペアアワーや負荷使用アンペアアワーの積算。各充電ステージの時間の積算等。
カスタム設定
- 各充電ステージの電圧値や時間の設定。最大バッテリー充電電圧の設定。バッテリー充電温度 補正値や補正温度範囲の設定。バッテリー温度による充電電流の低減（100% -0%）。
- 一般負荷制御とライティング制御のモード切替。バッテリー高電圧負荷遮断・再接続電圧値の 設定。バッテリー低電圧負荷遮断・再接続電圧値の設定。負荷電流電圧補正値の設定（負荷 使用時に一時的な電圧降下によるバッテリー低電圧遮断を避けるため）。
- ライティング制御モードでは、「日の入り」「日の出」を検知する時の、ソーラーアレイの電圧しき い値の調整。4チャンネルON/OFFタイマーの設定。
操作
- 均等化充電の手動開始。ソーラー、負荷の遮断。カスタム設定のリセット。ログデータの削除。コントローラーのリセット。
PCに接続して、システム状況のモニタリングやデータロギング、ログデータの閲覧、コントロー ラーのカスタム設定が可能です。
最大256日のデータロギングが可能です。
LED表示ランプで充電状況やシステム障害（フォールト）を表示。
充実した保護回路
- ソーラー：短絡。過負荷。高電圧。極性逆接続。本体高温度電流低減。夜間のバッテリー逆電流。
- 負荷： 短絡。過負荷。バッテリー高電圧負荷遮断。本体高温度負荷遮断。
- バッテリー：極性逆接続。
- 雷サージ保護
