充放電コントローラー (防水・防塵) 24V 10A / Solar Amp BG SA-BGB10
¥ 12,287 税込
加算ポイント：112pt
商品コード： 2000000000001276
船、車、過酷な環境に最適！
特殊な樹脂モールド筐体を使用。防水防塵性能IP68を有し、過酷な環境でも使用可能な高耐候性、堅牢性を得ています。
筐体は完全にモールドされているため、異物混入による故障や端子が錆びることもありません。
端子もなく、厚さ 8.5mm と薄型コンパクト形状となり、設置場所も選ばず簡単に設置できます。
コンパクトなサイズにも関わらず、太陽電池や蓄電池、そして使用する直流機器を保護する機能を有しております。簡便に独立型太陽光発電システムを構築できます。
「SolarAmp BG」には調整や設定がありません。
鉛蓄電池，太陽電池，直流機器を接続するだけで自動的に動作を開始します。
一目でシステムの異常や警告を判断できるように三色 LED で充電状態及び警告やエ ラー状態を表示します。
本製品は日本の最先端材料を採用し，設計および製造は日本国内で行っております。
日本製品の 優れた耐久性・信頼性を実感できます。

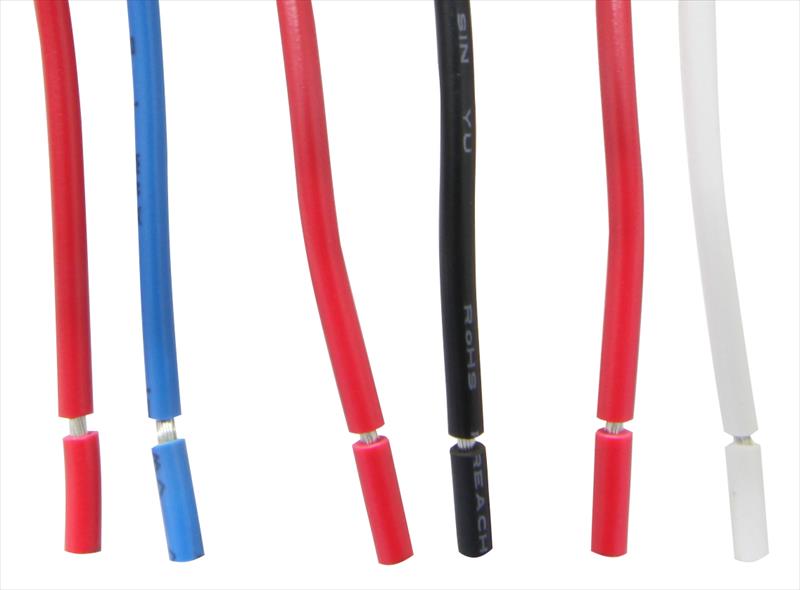

コントローラー付属のケーブルサイズは＃16AWG（1.25sq）、長さ140±5mmです。
脅威の自己消費電力2mAで、太陽電池で作った大切な電気を守ります。
型式：SA-BGB10
制御機能：充放電
システム電圧：24Vdc
太陽電池入力電流：10A
負荷電流：10A
自己消費電流：2mA(平均値)
バッテリータイプ：鉛蓄電池
ケーブルサイズ：＃16AWG，1.25sq
ケーブル長さ：140±5mm
接地：プラス接地
温度補正：-60mV/℃
動作・保存温度範囲：-40～+70℃
湿度：5～95％RH(結露無きこと)
寸法(W×H×D)：87×51×8.5(mm)
重量：65g
負荷動作：常時出力
ナイトライト機能：無
充電方式：3段階充電（バルク，吸収，フロート）
充電電圧：28.8Vdc
最大入力電圧：50Vdc
動作可能最低電圧：8Vdc
フロート充電電圧：27.4Vdc
過電圧保護：36Vdc
低電圧保護 警告：23.6Vdc
低電圧保護 エラー：23Vdc
低電圧保護 復帰：25Vdc
過温度保護 警告：60℃
過温度保護 エラー：80℃
過温度保護 復帰：60℃
◆ 防水防塵，高耐候性
特殊な樹脂筐体で基板を完全にコーティングし，防水防塵性能IP68 を達成しました。
温度範囲は-40℃～＋70℃となり，過酷な環境でも使用可能です。
◆ スリムでコンパクトなデザイン

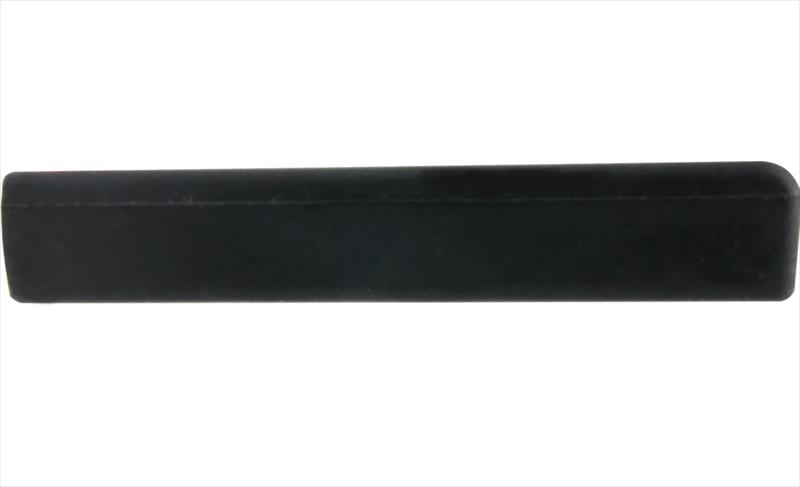

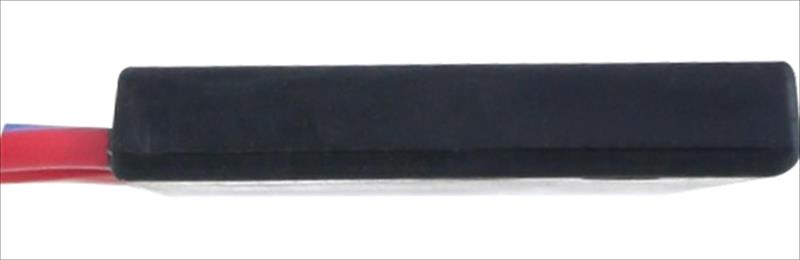

防水防塵性能IP68にも関わらず従来の名刺サイズはそのままです。端子がなく厚さ8.5mmと薄型です。
◆ 高堅牢性
衝撃に強い特殊樹脂筐体を使用しています。完全モールドのため，異物混入による故障もありません。端子がなく，錆びることもありません。
◆ 簡単設置
調整，設定はありません。鉛蓄電池，太陽電池，直流負荷を配線するだけで，独立型太陽電池システムを構築できます。

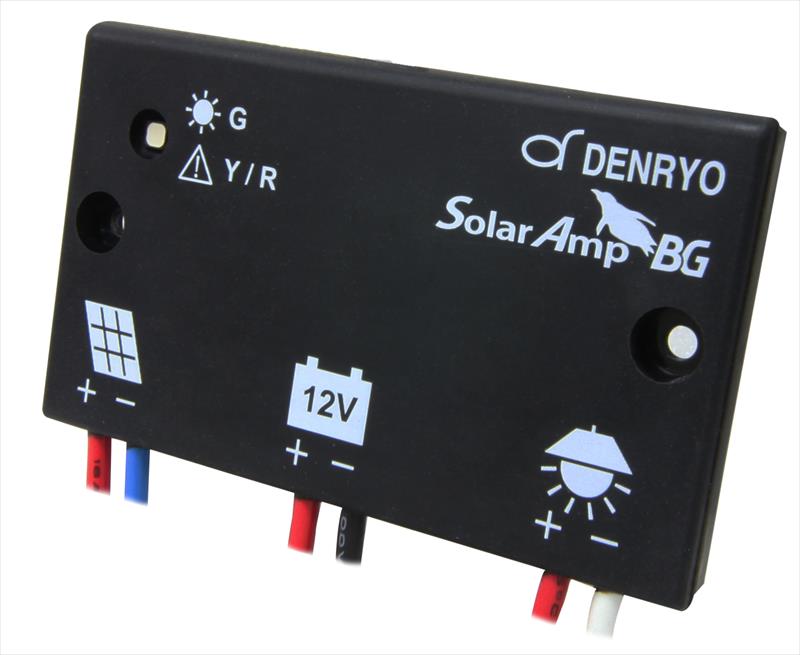

◆ マルチカラーLED表示
緑・黄・赤の三色LEDで，充電状態，および警告やエラーの状態を表示します。
◆ 低自己消費電流
自己消費電流が小さいことで，システムの長期安定化を促し，長く使うことほどメリットがあります。
◆ 最先端材料・部材を採用
日本の最先端材料・部材を採用しています。優れた耐久性・信頼性を期待できます。
◆ 安心の国内設計， 国内製造
本製品は，ソフトウェア，ハードウェアの設計，および製造を日本国内で行っています。
・寸法図：『充放電コントローラー (防水・防塵) / Solar Amp BG SA-BGB』 (メーカーにリンク)
・メーカーページにリンク
・カタログ(メーカーにリンク、PDFファイル)
・データシート(メーカーにリンク、PDFファイル)
日本の株式会社電菱によるオリジナル設計で高性能
太陽光発電で作りバッテリーに貯めた電気は貴重です。この電気を常時使ってコントローラーは動きますので、消費電力が低いほどシステムの小型化に貢献できて多くの電気を使えます。自己消費電力の多いコントローラーは太陽電池やバッテリを大型化しなければいけませんのでご注意ください。
また、太陽光発電では唯一の精密機械であるコントローラーは常に安定して稼動することが大切です。
＊仕様及び外観は，改良のため予告無く変更することがあります。
寸法は名刺サイズとコンパクトで、システムの小型化に貢献します。
システムの長期安定化を促し、長く使うほどメリットがあります。
・バッテリー過電圧保護 ・バッテリー低電圧保護 ・過負荷保護 ・過温度保護 ・逆接続保護 ・負荷短絡保護 ・サージ電力保護
|
|||
山奥など日常的なメンテナンスが難しい場所でのシステムに有効です。
鉛蓄電池、太陽電池、直流負荷を接続するだけの簡単な使用です。
運転状況が一目瞭然です。 |
|
型式
|
SA-BGA10
|
SA-BGB10
|
|
|---|---|---|---|
| 制御機能 |
充放電
|
||
| システム電圧 |
12Vdc
|
24Vdc
|
|
| 最大入力電圧 |
25Vdc
|
50Vdc
|
|
| 動作可能最低電圧 |
6Vdc
|
8Vdc
|
|
| 太陽電池入力電流 |
10A
|
||
| 負荷電流 |
10A
|
||
| 自己消費電流 |
2mA(平均値)
|
||
| 充電方式 |
3段階充電（バルク，吸収，フロート）
|
||
| 充電電圧 |
14.4Vdc
|
28.8Vdc
|
|
| フロート充電電圧 |
13.7Vdc
|
27.4Vdc
|
|
| 過電圧保護 |
18Vdc
|
36Vdc
|
|
| 低電圧保護 | 警告 |
11.8Vdc
|
23.6Vdc
|
| エラー |
11.5Vdc
|
23Vdc
|
|
| 復帰 |
12.5Vdc
|
25Vdc
|
|
| 過温度保護 | 警告 |
60℃
|
|
| エラー |
80℃
|
||
| 復帰 |
60℃
|
||
| バッテリータイプ | |||
| ケーブルサイズ |
＃16AWG，1.25sq
|
||
| 接地 |
プラス接地
|
||
| 温度補正 |
-30mV/℃
|
-60mV/℃
|
|
| 動作・保存温度範囲 |
-40～+70℃
|
||
| 湿度 |
100％RH
|
||
| 寸法(W×H×D) |
87×51×8.5(mm)
|
||
| 重量 |
65g
|
||
| 標準価格(税抜) |
9,800円
|
11,800円
|
|
※入力電圧範囲は，15～19V(12V)，30～38V(24V)でご使用ください。
◆仕様及び外観は，改良のため予告無く変更することがあります。
