充放電コントローラー / タイマーつき Solar Amp mini SA-MN05-8


通常価格:5,200円 税抜

4,462円 税抜

商品コード: 1311311010129200

数量

制御機能 : 充放電
システム電圧 : 12Vdc
最大入力電圧 : 25Vdc
太陽電池入力電流 : 8.5A
負荷電流 : 8.5A
充電方式 : PWM
充電電圧 : シール型:14.1V / 非密閉型:14.4V / AGM:14.3V / ゲル型:14.0V
負荷遮断電圧 : 11.5V
負荷再接続電圧 : 12.5V
動作モード : RateTimer / Dusk to Dawn / Normal Timer / Night Light OFF
バッテリータイプ : AGM / シール型 / 非密閉型 / ゲル型
周囲温度範囲 : -20~60℃
温度補正 : -30mV/℃
自己消費電流 : 1mA以下
寸法 : 20×50×120(mm)
重量 : 105g

脅威の自己消費電力1mA以下で、太陽電池で作った大切な電気を守ります。

日本の株式会社電菱によるオリジナル設計で高性能。

高度なライティング機能と常時負荷が付いています。

太陽光発電で作りバッテリーに貯めた電気は貴重です。この電気を常時使ってコントローラーは動きますので、消費電力が低いほどシステムの小型化に貢献できて多くの電気を使えます。自己消費電力の多いコントローラーは太陽電池やバッテリを大型化しなければいけませんのでご注意ください。

また、太陽光発電では唯一の精密機械であるコントローラーは常に安定して稼動することが大切です。
















○ カタログ( pdf ) : 『充放電コントローラー / タイマーつき Solar Amp mini SA-MN05 』のカタログ
○ 寸法図( pdf ) : 『充放電コントローラー / タイマーつき Solar Amp mini SA-MN05 』の寸法図
○ 取り扱い説明書 ( pdf ) : 『充放電コントローラー / タイマーつき Solar Amp mini SA-MN05 』の取り扱い説明書

 ○ : Solar Amp mini SA-MN05-8 取り扱い説明用の動画一覧 / YouTube


○ : 『充放電コントローラー / タイマーつき Solar Amp mini SA-MN05 』の内部ヒューズ確認/メーカーのウェブサイト


○ : 『充放電コントローラー / タイマーつき Solar Amp mini SA-MN05 』の配線/メーカーのウェブサイト


○ 制御可能電流 8.5A

独立電源用ソーラーパネル 135W 12V クラスの大型太陽電池モジュールを使用できます。

旧機種から保護回路を大幅に見直し、逆接続保護を備えております。設置時の配線ミスでは、コントローラは損傷せずに配線を直すことにで続けて利用できます。



○ 自己消費電力世界最小クラス 1mA

過放電バッテリーへのリカバリー充電機能。
ソフトウェアリッチ。
安心の国内設計。
新しい縦型のコントローラ。


商用電力を得られない独立型太陽光発電システムでは、システムを構成する各機器の消費電力を低減させることが重要になります。自己消費電流が小さいことでシステムの長期安定化を促し、長く使うほどそのメリットを得ることができます。また、自己消費電流が小さいことでコントローラ自身が熱を発することが殆どありません。


Solar Amp miniは、回路とアルゴリズムを見直すことで部品点数を大幅に削減しました。これにより、高信頼性、低コスト、さらには世界最小1mA以下の自己消費電流を実現しました。


雨が長期に渡って続いたときや、元々の発電量が少ないシステムではコントローラ自身の消費電流(電力)がとても重要になってきます。小型太陽電池を使ったシステムや、日照時間の短い地域のシステムに最適です。

○ 過放電バッテリーへのリカバリー充電機能

過放電してしまったバッテリーへの回復充電機能を持っているため、万が一の場合でもバッテリーを回復させて、システムを通常復帰させることが可能です*。
Solar Amp miniは太陽電池からのわずかな電力で動作し、充電を開始しますので山奥など日常的なメンテナンスが難しい場所でのシステムに有効です。
*但し、過放電その他の理由により故障したバッテリーは回復させることができません。

○ ソフトウェアリッチ

ソフトウェアリッチのため、壊れにくく、高信頼性のコントローラです。

○ 安心の国内設計

日本人設計者によるコントローラです。国内システムへの適用も安心です。

○ 新しい縦型のコントローラ

縦型にすることで、スペースを有効利用できます。例えば、街路灯の細いポールの内部にもすっきりおさまります。



○ ナイトライト(夜間点灯)機能を追加

世界一低消費電力ながら、小型街路灯や照明や看板で容易に利用可能なナイトライト機能を追加しました。

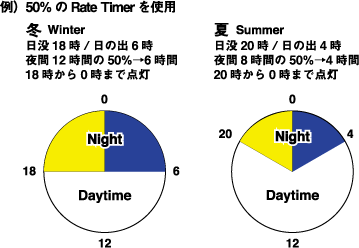

新開発のRateTimer機能

新開発のRateTimerを使用することで、従来の夜間タイマーと異なり、点灯時間を時間ではなく、夜の割合(%)で点灯させるレートタイマー機能を搭載しました。レートタイマー機能を使用すると点灯時間は%で設定でき,季節の変化と共に点灯時間が変化します。レートタイマー機能によって,季節による夜時間の変化に対する点灯時間の再設定が不要になります

SA-MN05のRateTimer機能



従来のコントローラ

従来のコントローラでは、夏よりも冬の方が早く点灯開始します。点灯開始からの時間設定のため、早く消灯してしまいます。SolarAmp miniのRateTimer機能を使用することで、店舗などの営業時間が決まっている設置場所に最適です。

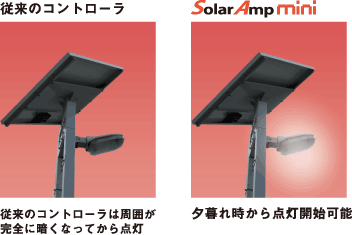

早期点灯開始機能



従来のコントローラでは周囲が完全に暗くならないと点灯出来ませんでしたが、SolarAmp mini では夕暮れ時から点灯開始するため、交通安全や防犯に役立つ照明システムを構成できます。


選べる4種類の動作モードと10種類のタイマー

4種類の動作モードと10種類のタイマー機能を搭載

■Rate Timer
夜時間を設定した割合だけ点灯させます。
夜の時間が変わってもタイマー設定し直す必要はございません。
40,50,60,70,80%の5段階での設定ができます。

■Normal Timer
Load ONの時間を6,8,10,12,14時間の中から選択できます。

■Dusk to Dawn
夜間(日没から日の出まで)のみ常時Load ON する機能です。

■Night Light OFF
常時Load Onの動作モードです。







項目 内容
型式 SA-MN05-8
制御機能 充放電
システム電圧 12Vdc
最大入力電圧 25Vdc
太陽電池入力電流 8.5A
負荷電流 8.5A
充電方式 PWM
充電電圧

シール型:14.1V/ 非密閉型:14.4V

AGM:14.3V /ゲル型:14.0V

負荷遮断電圧 11.5V
負荷再接続電圧 12.5V
動作モード RateTimer/Dusk to Dawn
Normal Timer/Night Light OFF
バッテリータイプ

AGM、シール型、非密閉型、ゲル型

周囲温度範囲 -20~60℃
温度補正 -30mV/℃
自己消費電流 1mA以下
寸法 20×50×120(mm)
