充放電コントローラ LCD表示 30A 12V・24V / EC-30M
¥ 35,750 税込
加算ポイント：325pt
商品コード： 2000000000000987
世界中で使用されており、
信頼性の高いモーニングスター製
システム電圧12/24V自動認識
LCDメーター搭載
充電電圧調整可能
豊富な保護回路
夜間検知機能
PWM充電回路採用
LED表示
豊富なデジタル表示：バッテリー電圧、充電電流、放電電流、充電段階、バッテリー残量、バッテリー温度、毎日の最高及び最低バッテリー電圧、充電方法の記録
制御機能 ： 充放電
システム電圧 ： 12/24Vdc(自動判別)
最大バッテリー電流 ： 30A
定格負荷電流 ： 30A
寸法寸法 ： 153×105×55 mm
外形寸法図(PDFファイル)
オプション：Remote Temperatuer Sensor
型式：RTS
|
型式
|
EC-10M
|
EC-20M
|
EC-30M
|
|---|---|---|---|
| 制御機能 |
充放電
|
||
| システム電圧 |
12/24Vdc(自動判別)
|
||
| バッテリー電圧範囲 |
10～35Vdc
|
||
| 最大バッテリー電流 |
10A
|
20A
|
30A
|
| 最大入力太陽電池 開放電圧 |
60Vdc
|
||
| 定格負荷電流 |
10A
|
20A
|
30A
|
| 自己消費電流 |
20mA未満
|
||
| LED表示 |
充電ステータス(1個)，バッテリーステータス(3個)
|
||
| 4段階充電 |
バルク，吸収，フロート，均等化
|
||
| 温度補正 |
-30mVdc/℃(12Vdcシステム)
|
||
| 温度補正設定電圧 |
吸収，フロート，均等化，HVD
|
||
| 負荷遮断電圧 |
11.4/22.8Vdc
|
||
| 負荷再接続電圧 |
12.6/25.2Vdc
|
||
| 照明タイマー設定 |
日没から日の出まで(初期設定)
|
||
| 照明テストタイマー |
5分間
|
||
| 保護回路 |
過負荷，回路短絡，太陽電池入力高電圧，逆接続，
過温度，夜間逆流，サージ保護(1500W) |
||
| 安全規格 |
CE, TUV Listed: IEC 62109
|
||
| EMC規格 |
EN 61000-6-2: 2005/AC:2005
EN 61000-6-4: 2007 +A1:2011 |
||
| 防水性能 |
IP20，Type1
|
||
| 耐候性処理 |
PCB絶縁防湿塗装，マリン用端子仕様
|
||

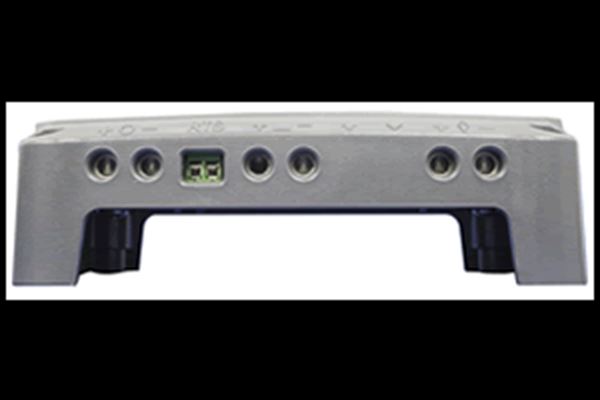

| 充電用端子 |
2.5～14 mm2 / ＃6AWG～＃14AWG
|
||
| バッテリー 温度センサ端子 |
0.25～1.25 mm2 / ＃16AWG～＃24AWG
|
||
| 動作温度範囲 |
-40～45℃
|
||
| 保存温度範囲 |
-40～80℃
|
||
| 湿度 |
100％（結露なきこと）
|
||
| 寸法 |
153×105×55 mm
|
||
| 重量 |
0.4kg
|
0.54kg
|
|
| 標準価格(税抜) |
17,000円
|
21,500円
|
25,500円
|
◆仕様及び外観は，改良のため予告無く変更することがあります。
