【在庫限り！新品SALE】正弦波DC>ACインバータ 1500W＋UPS対応充電器(商用電源＆太陽電池) TN-1500-148F
通常価格：¥ 130,460 税込
¥ 93,078 税込
加算ポイント：846pt
商品コード： 2000000000000650
1台3役！
DC>ACインバータ機能、ソーラー充放電コントローラ、商用電源用充電器、UPS対応
つまり、好みの太陽電池とバッテリを繋げればオフグリッドソーラーの完成！
充電器内蔵
商用充電、太陽電池充電の2つの機能があります。
バッテリー、太陽電池、商用電力を接続するだけで最適にバッテリーを充電します。
選択可能な動作モード
UPSとして使用可能な商用優先モードと、バッテリー電力を有効活用するインバータ優先モードの2つの動作モードがあります。
設置環境やシステム要求に従って動作モードを設定できます。
高いサージ電力
余裕のある設計で瞬時に定格電力の2倍のサージ電力を取り出すことができます。
完全サイン波出力
歪率3%以下の高品位なサイン波を出力します。計測器や救急器具などの精密機器の電源に適しています。
3000Ｗの高いサージ電力
商用優先モード、インバータ優先モード選択可能
10msec以下の切替時間(商用⇔インバータ)
太陽電池充電(最大30A)
入力高電圧、入力低電圧、過温度、過負荷、逆接続(ヒューズ)、回路短絡保護
オプションの多機能表示リモートコントローラ
モニタリングソフトウェアによるシステムの状態確認、インバータの設定が可能
型式 ： TN-1500-148F
連続出力 ： 1500W
最大出力 ： 1725W：3分間／1875W：10秒／3000W：30サイクル
サージ電力 ： 3000W
定格入力電圧 ： 48Vdc
定格出力電圧 ： 100（初期値）／110／115／120Vac（切換可）
周波数 ： 60±0.1Hz（初期値）50／60Hz（切換可）
出力波形※1 ： 正弦波(歪率3%以下)
効率(平均値)※1 ： 89%
無負荷時待機電力(平均値） ： ≦18W(パワーセーブモード)
OFFモード消費電流 ： ≦1mA
入力電圧範囲※2 ： 42～60Vdc
保護回路 ： 入力高電圧、入力低電圧、過温度、過負荷、
： 回路短絡、逆接続(ヒューズ)、ACブレーカー
過温度保護 ： 96±5℃
サーキットブレーカー ： 15A
絶縁抵抗 ： DC入力–AC出力：100MΩ/500Vdc/25℃/70%RH
： AC出力–シャーシグラウンド：100MΩ/500Vdc/25℃/70% RH
安全規格 ： ---
EMC規格 ： FCC Class A
耐振度 ： 10～500Hz、3G 10min./ 1cycle、60分 XYZ各方向
耐電圧 ： DC入力–AC出力：3.0kVac
： AC出力–シャーシグラウンド：1.5kVac
AC充電電流(平均値) ： 1.35A
AC充電電圧※3 ： 57V
太陽電池最大入力開放電圧※4 ： 75V
PV充電電圧※3 ： 57V
PV充電電流 ： 30A
切替時間（平均値） ： 10ms インバータ ⇔ 商用電源
動作温度範囲※2 ： 0～+40℃（定格負荷）、+60℃（50％負荷）
保存温度、湿度範囲 ： -30℃～+70℃、10～95％RH
冷却 ： 温度連動ファン
寸法 ： 420×220×88mm (L×W×H)
重量 ： 6.85kg
外形寸法図(PDFファイル)
TNシリーズインバータケーブル、端子、ヒューズサイズ（PDFファイル）
[付属品]
取扱説明書
太陽電池入力ケーブル
長さ：1m
ケーブルサイズ：16AWGx3本ずつ計6本
インバータ側：6ピンのコネクタ
太陽電池側：12-10 5.5-5 リングターミナル
RJ-11⇔RS-232通信ケーブル
[オプション]
リモートコントローラ IRC1
リモートコントローラ IRC3
--------------------------------------------------------------------
【PSE対応について】
こちらの製品はPSE対応品ではございませんのでご了承ください。「PSE対応していない製品」でございます。
当店での取り扱い製品の一部に、PSE対応していない機械に組み込み目的の特殊機器の製品がございます。
当店は、産業用部品、機器に組み込むための機器、産業用専用機器、製造する機械や電気製品に組み込むことを目的とした製品など、様々な製品がございます。お客様自身で十分にご確認ご理解のうえご購入ご使用ください。
「PSE対応していない製品」は一般ユーザーの方を対象にしていない製品でございます。これらの製品は、機器組み込み用の業務用として販売しておりますので宜しくお願い致します。
＊充電器類
https://www.natural-sky.net/products/list?category_id=211
＊商用電源切り替え機類
https://www.natural-sky.net/products/list?category_id=132
＊他、該当品
詳しくは、下記、経済産業省のウェブサイトを確認してください。
https://www.meti.go.jp/policy/consumer/seian/denan/index.htm
--------------------------------------------------------------------
商用充電、太陽電池充電の2つの機能があります。
本体にバッテリーバンク、太陽電池、商用電力を接続するだけで、最適にバッテリーを充電します。
選択可能な動作モード
UPSとして使用可能な商用優先モードと、バッテリー電力を有効活用するインバータ優先モードの2つの動作モードがあります。
設置環境やシステム要求に従って動作モードを設定できます。
商用優先モードに設定した場合、商用電力が途切れた際に、UPSシステムのようにインバータ電力に切り替わり、負荷に電力を供給します。
インバータ優先モードを設定した場合、太陽電池と合わせて利用することで、太陽電池電力が優先的に使用され、商用電力を効果的に節減します。
モニタリングソフトウェア
モニタリングソフトウェアを使ってシステム状況を確認，及びインバータの動作モード、出力電圧、周波数、パワーセーブモード、移行電圧調整を行うことができます。
切換時間の短縮を実現
高速自動切換リレーにより瞬時の切換10msを可能にしました。商用電源と常時同期運転で負荷の運転遮断を回避します。
グローバル設計
正弦波インバータTNシリーズは、出力電圧と周波数をスイッチで変更できます。
出力電圧は100/110/115/120Vacです。周波数は50/60Hzです。
広い動作温度範囲
動作温度範囲は0～60℃の広い範囲です。
※自動的に出力が停止するわけではありません。40℃を越えた場合、各モデルのディレーティングカーブにそって負荷を使用してください。
高いサージ電力
余裕のある設計で瞬時に定格電力の2倍のサージ電力を取り出すことができます。
絶縁設計
一次側と二次側は絶縁されています。
完全サイン波出力
歪率3%以下の高品位なサイン波を出力します。計測器や救急器具などの精密機器の電源に適しています。
正弦波出力(歪率3%以下)
商用優先モード、インバータ優先モード選択可能
10msec以下の切替時間(商用⇔インバータ)
出力電圧・周波数スイッチ切換可
広い動作温度範囲
負荷連動ファン
太陽電池、商用充電器内蔵
太陽電池充電(最大30A)
パワーセーブモード機能で低負荷時の節電可能
入力高電圧、入力低電圧、過温度、過負荷、逆接続(ヒューズ)、回路短絡保護
オプションの多機能表示リモートコントローラ
モニタリングソフトウェアによるシステムの状態確認、インバータの設定が可能
|
型式
|
TN-1500-112F
|
TN-1500-124F
|
TN-1500-148F
|
|---|---|---|---|
| 連続出力 |
1500W
|
||
| 最大出力 |
1725W：3分間／1875W：10秒／3000W：30サイクル
|
||
| サージ電力 |
3000W
|
||
| 定格入力電圧 |
12Vdc
|
24Vdc
|
48Vdc
|
| 定格出力電圧 |
100（初期値）／110／115／120Vac（切換可）
|
||
| 周波数 |
60±0.1Hz（初期値）50／60Hz（切換可）
|
||
| 出力波形※1 |
正弦波(歪率3%以下)
|
||
| 効率(平均値)※1 |
87%
|
89%
|
89%
|
| 無負荷時待機電力(平均値） |
≦18W(パワーセーブモード)
|
||
| OFFモード消費電流 |
≦1mA
|
||
| 入力電圧範囲※2 |
10.5～15Vdc
|
21～30Vdc
|
42～60Vdc
|
| 保護回路 |
入力高電圧、入力低電圧、過温度、過負荷、
回路短絡、逆接続(ヒューズ)、ACブレーカー |
||
| 過温度保護 |
82±5℃
|
82±5℃
|
96±5℃
|
| サーキットブレーカー |
15A
|
||
| 絶縁抵抗 |
DC入力–AC出力：100MΩ/500Vdc/25℃/70%RH
AC出力–シャーシグラウンド：100MΩ/500Vdc/25℃/70% RH |
||
| 安全規格 |
UL458準拠
|
---
|
|
| EMC規格 |
FCC Class A
|
||
| 耐振度 |
10～500Hz、3G 10min./ 1cycle、60分 XYZ各方向
|
||
| 耐電圧 |
DC入力–AC出力：3.0kVac
AC出力–シャーシグラウンド：1.5kVac |
||
| AC充電電流(平均値) |
5.5A
|
2.7A
|
1.35A
|
| AC充電電圧※3 |
14.3V
|
28.5V
|
57V
|
| 太陽電池最大入力開放電圧※4 |
25V
|
45V
|
75V
|
| PV充電電圧※3 |
14.3V
|
28.5V
|
57V
|
| PV充電電流 |
30A
|
||
| 切替時間（平均値） |
10ms インバータ ⇔ 商用電源
|
||
| 動作温度範囲※2 |
0～+40℃（定格負荷）、+60℃（50％負荷）
|
||
| 保存温度、湿度範囲 |
-30℃～+70℃、10～95％RH
|
||
| 冷却 |
温度連動ファン
|
||
| 寸法 |
420×220×88mm (L×W×H)
|
||
| 重量 |
6.85kg
|
||
| 標準価格(税抜) |
118,600円
|
||
◆記載無きものは、定格負荷、外気25℃環境、工場初期設定値にて測定
※1 歪率と効率の測定条件：1000W線形負荷、入力電圧13/26/52Vdc

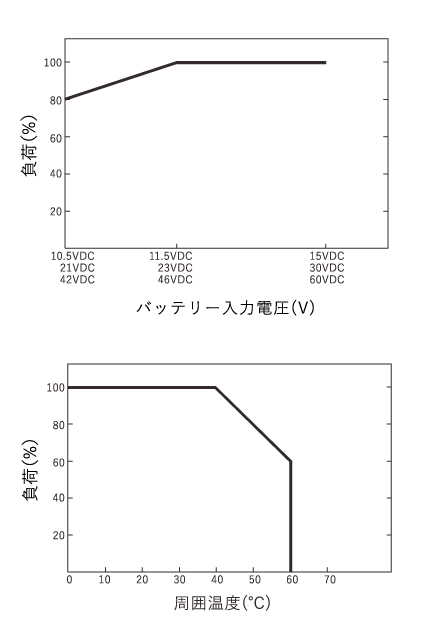

※2 ディレーティングについて、出力特性をご参照ください。
※3 電圧値の誤差範囲は、112：±0.5Vdc、124：±1Vdc、148：±2Vdc
※4 太陽電池は逆流防止ダイオードが内蔵されていない場合、逆流防止ダイオードを取り付けてください。
