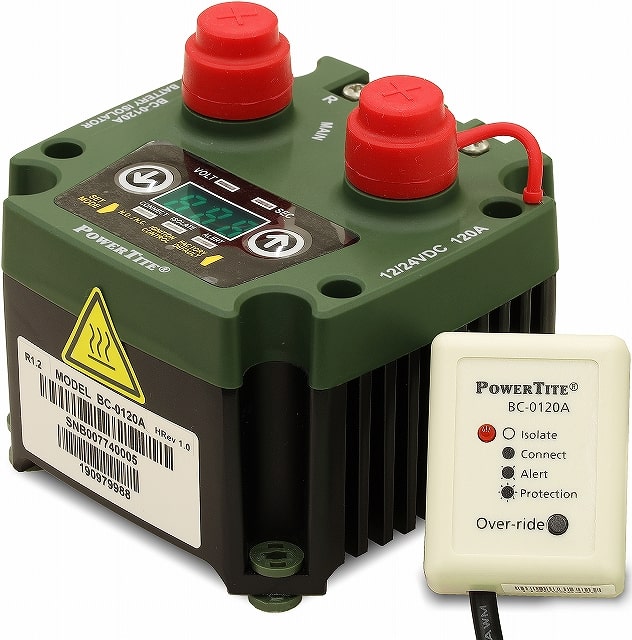

バッテリーアイソレーター 12V 24V 対応 120A / BC-0120A 未来舎 Power tite パワータイト
¥ 16,500 税込
加算ポイント：150pt
商品コード： 2000000000001381
・安全に、メインバッテリーの電圧を守りサブバッテリーを充電！
・大電流での充電を希望の場合にお勧めです！
・キャンピングカー、特殊車両、船舶にもお勧め
・「充電電流最大120A」でオルタネーターからの電気を無駄なく充電！（ご注意：メインバッテリーが充電されておりサブバッテリーの電圧仕様が高くない場合に限ります。詳しくは説明をご覧ください）
・車両のエンジンキー (ACC 端子 ) と連動して充電
・遮断電圧、 復帰電圧変更可能
・非常用にサブバッテリーとメインバッテリーを直結する機能
・DC12V/DC24V共用
■特徴
メインバッテリーからサブバッテリーに充電しつつ、 メインバッテリーの電圧低下によるバッテリー上がりを防止する装置です。
＊サブバッテリーよりメインバッテリーまたはオルタネータの発電時の電圧が高い場合のみ充電できます。
・メインバッテリーが指定された電圧に達すると、BC-0120Aはサブバッテリーへ接続しオルタネーターで発電された電流を供給します。
メインバッテリーの電圧が低下するとサブバッテリーを切り離し、メインバッテリーへの供給を優先します。
また、メインバッテリーとの接続/切断をする電圧の閾値を変更可能なため、多様な設置条件に対応できます。
・直結機能付きリモートディスプレイ付き：動作状態表示（接続/切断/警報/保護）、メイン・サブ直結ボタン
・3桁7セグメントLED表示付きで電圧やエラーの表示：メイン / サブバッテリーの電圧表示、 設定値および項目を表示、電圧表示時には単位表示ランプの VOLT ランプ、 時間表示時には単位表示ランプの SEC ランプが点灯。項目設定時には設定項目表示ランプが点灯するか項目内容を文字で表示。
・イグニッション連動動作ON/OFF変更可能
・サブバッテリーへの接続/切断の電圧値を変更可能
・サブバッテリーへの接続/切断までの時間を変更可能
・メインバッテリー低電圧警告の電圧値を変更可能
・メインバッテリー低電圧警告までの時間を変更可能
・初動の接続/切断を選択可能
■保護機能
過電圧保護：メインバッテリーが 16.5V 以上の時に保護が働き、 動作を停止します。15.5V 未満に低下すると動作を再開します。
低電圧保護：メインバッテリーが 9V 以下の時に保護が働き動作を停止します。10V 以上に復帰すると動作を再開します。
過電流保護：150A 以上または 130A 以上が 30 分以上連続して流れると保護が働き動作を停止します。１分後に動作を復帰しますが、 過電流保護が３回発生すると自動復帰しません。復帰するためにはバッテリーを外す必要があります。
過温度保護：内部温度が 90℃を超えると保護が働きます。70℃まで低下すると自動復帰します。保護
過電圧保護：メインバッテリーが 16.5V 以上の時に保護が働き、 動作を停止します。15.5V 未満に低下すると動作を再開します。
低電圧保護：メインバッテリーが 9V 以下の時に保護が働き動作を停止します。10V 以上に復帰すると動作を再開します。
過電流保護：150A 以上または 130A 以上が 30 分以上連続して流れると保護が働き動作を停止します。１分後に動作を復帰しますが、 過電流保護が３回発生すると自動復帰しません。復帰するためにはバッテリーを外す必要があります。
過温度保護：内部温度が 90℃を超えると保護が働きます。70℃まで低下すると自動復帰します。
型名 ： BC-0120A
特記事項 ： 12V、24V共通(要本体設定)
最大電流 ： 120A
接続電圧値 ： 13.7V(#9.2V - 16.0V)
接続電圧値 ： / 27.4V(#18.4V - 32.0V)
切断電圧値 ： 12.8V(#9.0V - 15.8V)
切断電圧値 ： / 25.6V(#18.0V - 31.6V)
警告電圧値 ： 12.0V(#9.0V - 15.9V)
警告電圧値 ： / 24.0V(#18.0V - 31.8V)
接続遅延時間 ： 5秒(#1秒 - 250秒)
切断遅延時間 ： 5秒(#1秒 - 250秒)
警告遅延時間 ： 10秒(#1秒 - 250秒)
表示項目 ： 本体：動作状態 / 電圧
表示項目 ： リモートディスプレイ：動作状態
IP値(防水・防塵規格) ： IP67(本体内部に対してのみ)
寸法 (W x H x D) ： 90 x 85 x90(mm)
重量 (約) ： 0.6kg
注釈 ： #は設定変更可能範囲
端子仕様
メインバッテリー / サブバッテリー (+) 端子端子ネジ M8
推奨圧着端子 R38-S8 - R8-S8
120A 時 長さ 3m では 38mm2 のケーブルを推奨します。
取扱説明書 (pdf) バッテリーアイソレーター 12V 24V 対応 120A / BC-0120A 未来舎 Power tite パワータイト
