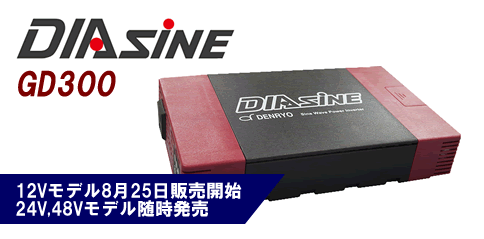

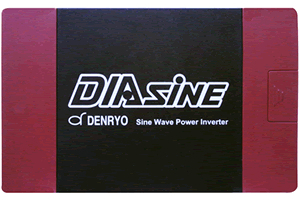

DC12V->AC100V 正弦波 インバータ DIAsine GD300NA-112 + ヒューズ付き1.5m8sq配線「R8-M4,M8,40A」
¥ 49,830 税込
加算ポイント：453pt
商品コード： 2000000000000692
すぐに使える！

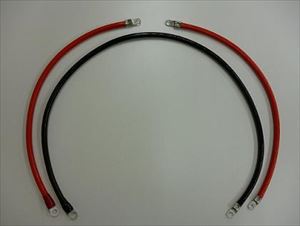

加工済み、ヒューズ付き配線ケーブル1.5mをセット
インバーターとバッテリを繋ぐケーブルです。

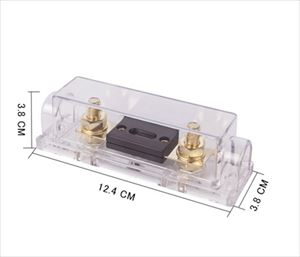

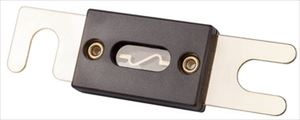

加工内容 ： 8sq ケーブル 1.5m、ヒューズ40A、ヒューズケース
2017年8月販売開始！
ファンレスで静かだから、室内・車内・船内で快適！！
小型・薄型設計で組み込みや設置が楽々。
東京にある技術系会社電菱のオリジナル設計で安心。
（安価なだけの輸入品と違います！）
１．世界最小正弦波パワーインバータ
同出力クラスでは，世界最小の重量 1.0kg，体積 1.5L を

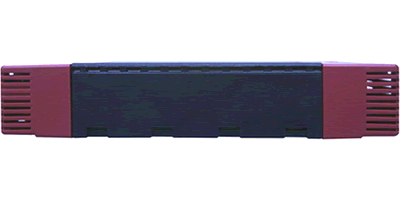

実現しました。製品高さ 44mm (1U)の薄型設計です。軽
量小型のため運びやすく，モバイル用途に適しています。
２．内部回路による入力逆極性接続保護
弊社独自の入力逆接続極性保護回路※を内蔵しており，バ
ッテリーを逆接続しても，従来製品のように破損するこ
とがありません。また，警告 LED により逆接続がすぐに
確認できます。
３．ファンレスによる静音動作
高効率回路により，DC－AC 変換効率を高めて熱損失を抑えることで，ファンレス構造を実現しました。フ
ァンを内蔵せず，自然対流により放熱を行うため，ファンの動作音がしません。
４．高汎用性
広い入力電圧範囲，動作温度範囲を持ち，リモート ON/OFF 制御も可能で，様々な環境，用途で幅広く
ご使用になれます。
５．正弦波出力・高効率
出力波形は商用電源と同じ正弦波で，歪率は 3%未満です。高効率回路，スイッチング制御により定格負荷時
の効率は 90％を達成しました。無駄なエネルギー消費をせずに，システムの安定稼働に寄与します。
６．出力電圧・周波数を設定可能
出力電圧 100/110/115/120Vac と周波数 50/60Hz をボタンで容易に変更できます。電圧，周波数が異な
る地域，電化製品でもご利用いただけます。
型式 : GD300NA-112
定格出力電力 : 300VA
入力電圧範囲 : 10.5～17Vdc
出力波形 : 正弦波（歪率 3%未満）
出力電圧，周波数（切換可） : 100/110/115/120Vac， 50/60Hz
動作温度範囲 : -20～+40℃（定格負荷），+60℃（70％負荷）
寸法 : 234×146.5×44mm
重量 : 1.0kg
クイックスタートガイド
取扱説明書
外形寸法図(PDFファイル)
3D外形寸法図(STEPファイル)
カタログ
GDシリーズインバータケーブル、端子、ヒューズサイズ
GDシリーズの取付方法例について
配線方法(外部リンク説明動画)
設定方法(外部リンク説明動画)
|
型式
|
GD300NA-112
|
GD300NA-124
|
GD300NA-148
|
|---|---|---|---|
| 定格電力 |
300VA
|
||
| 最大出力電力(3分) |
360VA
|
||
| サージ電力(3秒) |
420VA
|
||
| 定格入力電圧 |
12Vdc
|
24Vdc
|
48Vdc
|
| 定格出力電圧（切換可） |
100（初期値）／110／115／120Vac±5%
|
||
| 周波数（切換可） |
50±0.1%（初期値）50／60Hz
|
||
| 出力波形 |
正弦波(歪率3%未満)
|
||
| 効率(定格負荷) |
90%
|
||
| 無負荷電流 |
0.7A
|
0.4A
|
0.2A
|
| スタンバイモード消費電流 |
8mA
|
7mA
|
5mA
|
| 入力電圧範囲※1 |
10.5～17Vdc
|
21～34Vdc
|
42～68Vdc
|
| 保護回路 |
入力低電圧、入力過電圧、入力逆極性接続
出力過負荷、出力短絡、出力電圧異常、過温度 |
||
| 安全規格 |
EN60950-1:2006+A11+A1+A12+A2
|
||
| EMC規格 |
イミュニティ EN55024:2010
エミッション EN55032:2012, FCC class A |
||
| 耐圧 |
バッテリー入力 – AC出力：3.0kVac
AC出力 – シャーシグラウンド：1.5kVac バッテリー入力 – シャーシグラウンド：1.5kVac |
||
| 絶縁抵抗 |
>1000MΩ/500Vdc/25℃/70% RH
|
||
| 耐振 |
10～500Hz、3G 10min./ 1cycle、60分 XYZ各方向
|
||
| 動作温度範囲※2 |
-20～+40℃（定格負荷）、+60℃（70％負荷）
|
||
| 動作湿度範囲 |
20～90%RH 結露なきこと
|
||
| 保存温度、湿度範囲 |
-30～+70℃、10～95％RH(結露無きこと)
|
||
| 冷却 |
自然対流
|
||
| 寸法(L×W×H) |
234.0×146.5×44.0mm
|
||
| 重量 |
1.0kg
|
||
| 標準価格(税抜) |
39,000円
|
||
| 発売予定 |
好評発売中
|
随時発売
|
随時発売
|
◆仕様及び外観は、改良のため予告無く変更することがあります。
◆記載無きものは、入力電圧112：12Vdc、124：24Vdc、148：48Vdc、負荷300VA(力率=1.0)、
外気25℃、工場初期設定値にて測定
※1 電圧値の誤差範囲 112：±0.5V、124：±1V、148：±2V
※2 出力特性をご参照ください。
- 世界最小ファンレス正弦波パワーインバータ
- 同出力クラスでは，世界最小の重量1.0kg，体積1.5Lを実現しました。製品高さ44mm (1U)の薄型設計です。軽量小型のため運びやすく，モバイル用途に適しています。
- 内部回路による入力逆極性接続保護
- 弊社独自の入力逆接続極性保護回路※を内蔵しており，バッテリーを逆接続しても，従来製品のように破損することがありません。また，警告LEDにより逆接続がすぐに確認できます。
- ※国内，国際特許出願済みです。
- ファンレスによる静音動作
- 高効率回路により，DC－AC変換効率を高めて※熱損失を抑えることで，ファンレス構造を実現しました。ファンを内蔵せず，自然対流により放熱を行うため，ファンの動作音がしません。
- ※国内，国際特許出願済みです。
- 広い入力電圧範囲
- 入力電圧範囲を広く設定しており，様々な用途でご利用いただけます。上限値が従来機種より高くなったため，バッテリーを充電しながらインバータを使用することができます。
- 広い動作温度範囲
- 動作温度範囲は-20～60℃の広い範囲です。

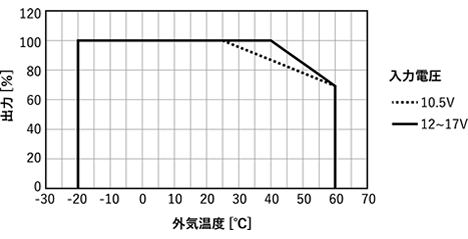

※自動的に出力が停止するわけではありません。40℃を超える環境下では，各モデルのディレーティングカーブにそって負荷を使用してください。
- 正弦波出力・高効率
- 出力波形は商用電源と同じ正弦波で，歪率は3%未満です。高効率回路，スイッチング制御により定格負荷時の効率は90％を達成しました。無駄なエネルギー消費をせずに，システムの安定稼働に寄与します。
- 出力電圧・周波数を設定可能
- 出力電圧100/110/115/120Vacと周波数50/60Hzをボタンで容易に変更できます。電圧，周波数が異なる地域，電化製品でもご利用いただけます。
- リモートコネクタ搭載
- 遠隔で本体電源のON/OFF操作ができる
- を搭載しています。外部信号により操作ができるため，システムへの組み込みに適しています。

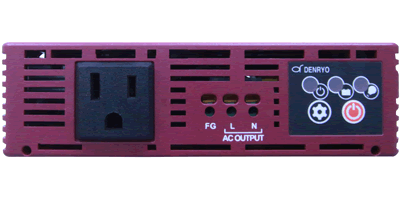

- わかりやすいLED表示
- ３つのLED６色で設定と動作状態，エラー内容を表示します。運転状況が一目瞭然です。
- 豊富な保護回路
- 入力電圧警告、遮断/入力逆極性接続/出力電圧/出力短絡/過負荷/過温度
