【無料配達／正規品】GS YUASA バッテリー PWL12V1.2
¥ 14,182 税込
加算ポイント：129pt
商品コード： 2000000000000795
[正規品]
信頼の日本メーカー GS YUASA （ジーエス・ユアサ）
重量 0.62kg
公称電圧 12V
定格容量 1.2Ah
本体寸法 97×49×51mm
端子形状：メールタブ＃4.8（ファストンタブ187相当）
■総高さ（端子含む）：56mm
特長
■超長寿命タイプ
■期待寿命は13 年を実現しました。
■蓄電池設備型式認定品※（消防法用途への使用認定品）
※一部品種を除いて蓄電池設備型式認定品です。
用途
■UPS ■CATV ■防災防犯システム ■通信システム機器
小形制御弁式鉛蓄電池 PWLシリーズ
蓄電池要項表
| タイプ | シリーズ名 | GSユアサ 形式 |
公称 電圧 （V） |
定格容量 （Ah） （20時間率） |
外形寸法（mm） | 質量 （約kg） |
端子 形状 |
端子 位置 |
蓄電池 設備形式 認定 |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 総高さ （TH） |
箱高さ （BH） |
幅 （W） |
長さ （L） |
|||||||||
| 超長寿命 タイプ |
PWLシリーズ | PWL12V15 | 12 | 15.0 | 167 | 167 | 76 | 181 | 6.1 | F2 | 15 | ○ |
| PWL12V24 | 24.0 | 175 | 175 | 125 | 166 | 9.1 | B1 | 8 | ○ | |||
| PWL12V38 | 38.0 | 174 | 174 | 163 | 197 | 14.0 | B3 | 16 | ○ | |||

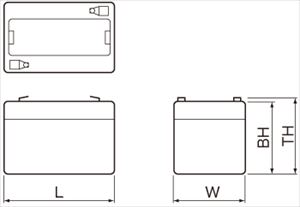

蓄電池外形図

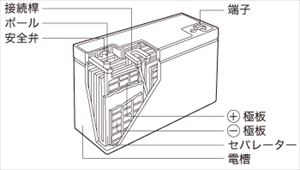

蓄電池構造図
小形制御弁式鉛蓄電池 PWLシリーズ

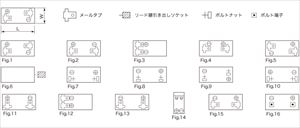

端子形状
端子位置
小形制御弁式鉛蓄電池 PWLシリーズ
定電圧充電仕様
| 項目 | スタンバイユース | |
|---|---|---|
| 充電方式 | 定電圧充電 | |
| 設定電圧（V/セル）25℃ | 2.230±0.025 | |
| 設定電圧･温度係数（mV/℃･セル） | −3 | |
| 初期最大充電電流（C20A） | 0.25 | |
| 温 度（℃） | −15～＋40 | |
●温度勾配の基準温度：25℃
●推奨使用温度範囲：0～40℃
期待寿命
| シリーズ名 | PWLシリーズ |
|---|---|
| 取替え時期の目安 | 13年（25℃） |
期待寿命とは、高温フロート加速寿命試験で得られた耐久期間を25℃での実使用状態の期間に換算推定した年数です。
一定条件使用下で推定した期待寿命は、全ての条件下での蓄電池寿命を保証する値ではありません。
放電電流と放電終止電圧の関係
| 放電電流 | 放電終止電圧 |
|---|---|
| 0.01C20A未満 | 1.90V/セル |
| 0.01C20A以上 0.2C20A未満 | 1.75V/セル |
| 0.2C20A以上 0.5C20A未満 | 1.70V/セル |
| 0.5C20A以上 1.0C20A未満 | 1.60V/セル |
| 1.0C20A以上 2.0C20A未満 | 1.50V/セル |
| 2.0C20A以上 3.0C20A未満 | 1.35V/セル |
| 3.0C20A以上 | 1.00V/セル |
