MPPT 充放電コントローラー PV-12M40A 未来舎 POWERTITE / 40A 12V 24V兼用・スマホ連携 (防水IP32／鉛・リチウムイオン電池対応)
¥ 49,500 税込
加算ポイント：450pt
商品コード： 2000000000001671
未来舎 Power tite パワータイト
ソーラーパネルの最大電力点をリアルタイムで正確に追従し、 最大エネルギーを得ることができます。
PV-12M40A は、MPPT （最大電力点追跡） を採用しています。
MPPT は、 ソーラーパネルの最大電力点をリアルタイムで正確に追跡し、 太陽エネルギーの最大エネルギーを得ることができます。
本コントローラーは、 製品への損傷を最大限に回避するために、 ソフトウェア / ハードウェアによる障害検出および保護機能を装備しています。
こちらのコントローラーは簡単に使えるスマートフォン連携機能が標準搭載です
・ ソーラーコントローラの現在の動作状態の確認
・ 動作履歴の確認
・ 設定の変更
型名 ： PV-12M40A
待機電流 ： ≤ 40mA
バッテリータイプ ： SLD( デフォルト ) / FLD / GEL / USE( ユーザー設定 ) / LI / USE LI( ユーザー設定 )
システム電圧 ： 12V / 24V
バッテリーの動作電圧範囲 ： 8.0V ～ 32.0V
定格充電電流 ： 40A
ソーラーパネル最大入力電流 ： 35A
ソーラーパネル最大入力電力 ： 12V : 520W / 24V : 1040W
ソーラーパネル最大開放電圧 ： 150V
ソーラーパネル動作電圧 ： 17V/(32V) - 140V
MPPT 動作範囲電圧 ： （充電電圧 +2V） -110V
MPPT 効率 ： > 99%
充電変換効率 ： 85% ～ 98% （定格電力の 10% ～ 100%）
定格負荷電流 ： 40A
負荷動作モード ： 夜間動作、 夜間及び時間制御、 常時出力と検査用動作
： 夜間動作時は遅延動作可能
鉛バッテリーの温度補正 ： -1.5mV/℃ /V
Bluetooth 通信 ： オプション BT-2
バックライト ： キー操作がない場合は 20 秒後に自動的に消灯、 キーを押すと点灯
： PV : 逆➓続、 短絡、 過電圧、 過電流、 逆流
保護機能 ： バッテリー : 短絡、 過電圧、 過放電、 過温度 ( 温度センサー使用時 )
： 本体過温度、 負荷短絡、 負荷過負荷
動作周囲温度範囲 ： -35℃～ 65℃ （換気が良い場合は 45℃以内で温度軽減なし）
防水規格 ： IP32
冷却モード ： 自然冷却
寸法 (WxDxH) ： 216.0 x 260.0 x 83.2mm
重量 ： 約 2.3kg
規格は予告なく変更及び修正することがあります。
待機電流 ： ≤ 40mA
バッテリータイプ ： SLD( デフォルト ) / FLD / GEL / USE( ユーザー設定 ) / LI / USE LI( ユーザー設定 )
システム電圧 ： 12V / 24V
バッテリーの動作電圧範囲 ： 8.0V ～ 32.0V
定格充電電流 ： 40A
ソーラーパネル最大入力電流 ： 35A
ソーラーパネル最大入力電力 ： 12V : 520W / 24V : 1040W
ソーラーパネル最大開放電圧 ： 150V
ソーラーパネル動作電圧 ： 17V/(32V) - 140V
MPPT 動作範囲電圧 ： （充電電圧 +2V） -110V
MPPT 効率 ： > 99%
充電変換効率 ： 85% ～ 98% （定格電力の 10% ～ 100%）
定格負荷電流 ： 40A
負荷動作モード ： 夜間動作、 夜間及び時間制御、 常時出力と検査用動作
： 夜間動作時は遅延動作可能
鉛バッテリーの温度補正 ： -1.5mV/℃ /V
Bluetooth 通信 ： オプション BT-2
バックライト ： キー操作がない場合は 20 秒後に自動的に消灯、 キーを押すと点灯
： PV : 逆➓続、 短絡、 過電圧、 過電流、 逆流
保護機能 ： バッテリー : 短絡、 過電圧、 過放電、 過温度 ( 温度センサー使用時 )
： 本体過温度、 負荷短絡、 負荷過負荷
動作周囲温度範囲 ： -35℃～ 65℃ （換気が良い場合は 45℃以内で温度軽減なし）
防水規格 ： IP32
冷却モード ： 自然冷却
寸法 (WxDxH) ： 216.0 x 260.0 x 83.2mm
重量 ： 約 2.3kg
規格は予告なく変更及び修正することがあります。
取扱説明書

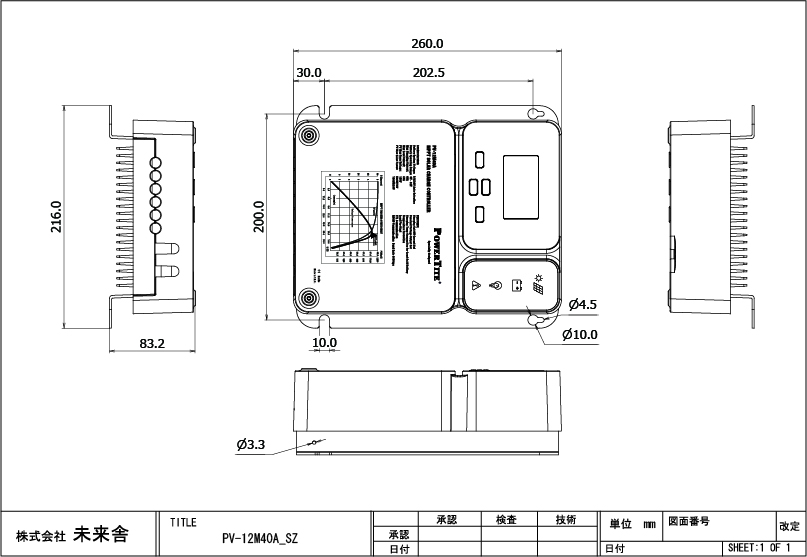

図面
◎高電圧/広範囲のソーラーパネルに対応
※パネル最大開放電圧 150V
◎３種類の鉛とリチウムイオンバッテリーに対応
－鉛（ 密閉 / 解放 / ゲル ）
－リン酸鉄リチウムイオン
◎鉛/リチウムイオンそれぞれユーザー設定可能
◎最大充電電流を変更可能
◎満充電設定条件を変更可能
◎鉛バッテリーの高温 / 低温保護 ⋆1
◎保護機能 過電圧 / 過電流 / 過負荷 / 過温度 / 短絡
◎通信制御に対応
◎高温時ディレーティング動作
◎放熱効果の非常に高いアルミ放熱板装備
〇 MPPT を採用
ソーラーパネルの最大電力点をリアルタイムで正確に追従し、 最大エネルギーを得ることができます。
〇 広範囲の電圧のパネルに対応
パネル動作電圧 17V/(32V) ～ 140V パネル開放電圧 最大 150V
〇 3 種類の鉛とリチウムイオンバッテリーに対応
- 鉛 （密閉 / 開放 / ゲル）
- リン酸鉄リチウムイオン
〇 鉛 / リチウムイオンそれぞれユーザー設定可能
〇 最大充電電流を変更可能
〇 満充電設定条件を変更可能
〇 鉛バッテリーの高温 / 低温保護 *1
〇 各種保護機能 *1
過電圧 / 過電流 / 過負荷 / 過温度 / 短絡
〇 通信制御に対応
〇 高温時ディレーティング動作可能
〇 放熱効果の非常に高いアルミ放熱板装備
〇 Bluetooth 通信に対応 （オプション）
モバイルアプリを通じて製品の動作状態 /
リアルタイムデータ / 障害状態を表示できます。
*1 保護機能は 100% 保証するものではありません。
| 型名 | PV-12M40A | |||||
|---|---|---|---|---|---|---|
| PV充電制御 | MPPT | |||||
| 使用電池電圧 | 12V / 24V ※自動または設定変更可能 |
|||||
| 最大太陽電池開放電圧 | 150V | |||||
| 最小太陽電池開放電圧 | 12V : 17V / 24V : 32V | |||||
| 最大太陽電池容量 | 12V : 520W / 24V : 1040W | |||||
| 定格充電電流 | 40A | |||||
| 最大負荷出力 | 40A | |||||
| 夜間検出電圧 | 5V 調整可能範囲 : 5V - 11V |
|||||
| バッテリー低電圧による負荷出力遮断電圧 | 10.6V | |||||
| バッテリー低電圧による負荷の遮断からの復帰電圧 | 12V : 12.6V / 24V : 25.2V | |||||
| 動作温度 | -35℃ － 65℃ ( 低減特性 ) | |||||
| 寸法 (W x H x D) | 216.0 × 83.2 × 260.0 | |||||
| 重量 ( 約) | 約 2.3 kg | |||||
| 注釈 | 防水規格 IP32 | |||||
| バッテリーの動作電圧範囲 | 8 － 32V | |||||
| バッテリーの種類 | 鉛バッテリー | リチウムバッテリー | ||||
| バッテリータイプ | 密閉型 （SLD） | 解放（液浸）型 （FLD） | ゲル型 （GEL） | ユーザー設定(USE) | リン酸鉄 （LI） | ユーザー設定(USE LI) |
| BULK充電電圧 | 12V /14.4V 24V /28.8V |
12V /14.6V 24V /29.2V |
12V /14.2V 24V/28.4V |
12V /9 -17V 24V /18 -34V |
12V /14.4V 24V /28.8V |
12V /9 -17V 24V /18 -34V |
| FLOAT充電電圧 | 12V /13.8V 24V /27.6V |
12V /9 -17V 24V /18 -34V |
12V /14.4V 24V /28.8V |
12V /9 -17V 24V /18 -34V |
||
