MPPT 充放電コントローラ LCD付き 40A 12V・24V / PS-MPPT-40M
通常価格：¥ 147,950 税込
¥ 189,750 税込
加算ポイント：1,725pt
商品コード： 2000000000000690
システム電圧12/24V自動認識
太陽電池から最大電力を引き出すMPPT制御搭載
充電プログラムをカスタム設定可能
LCDメーター搭載
高耐候性
制御機能 ： 充放電
システム電圧 ： 12V/24V
最大バッテリー電流 ： 40A
バッテリー電圧範囲 ： 10～35V
最大効率 ： 98%
太陽電池入力電圧 ： 120V
公称太陽電池入力電力 ： 12V： 550W45℃
公称太陽電池入力電力 ： 24V： 1100W60℃
接続端子 Meter Bus ： 有
充電方式 ： 4段階充電
最大自己消費電力 ： 1W
サージ保護 ： 4500W/port
保護回路 ： 過渡電流、温度制限、RTS端子、電圧感知端子、逆接続、高圧遮断、過負荷、回路短絡、過温度
周囲温度範囲 ： -40～60℃
温度補正 ： -30mV/12V/℃
オプション(別売) ： RM-1, MSC, RD-1, HUB-1, RTS
寸法 ： 200×170×70 mm
重量 ： 1.4kg
カタログ
[オプション]
Remote Meter RM-1
PC MeterBus Adapter MSC
Relay Driver RD-1
Meter Hub HUB-1
Remote Temperatuer Sensor RTS
システム電圧12/24V自動認識
システム電圧12/24V自動認識可能です。充電電流25Aと40Aの２つのラインナップがあります。太陽電池から最大電力を引き出すMPPT制御搭載
MPPT(Maximum Power Point Tracking)制御により、電力ロスがほとんどありません。太陽電池アレイの出力が最大となる最適動作点は、日射変動やモジュール温度の変化により常に変動します。MPPT制御は、状況に応じて変化する太陽電池の最適動作点を追従し、常に太陽電池の最大電力を得ることができます。本技術により、電力ロスがほとんどなく、優れたコストパフォーマンスが得られます。充電プログラムをカスタム設定可能
ProStar MPPT本体のDIPスイッチを利用して、充電設定を７つ選択することができます。初期設定は鉛蓄電池に設定されています。カスタム設定により充電設定を変更することで、リチウムインオン電池やニッケルカドミウム電池も利用できます。LCDメーター搭載

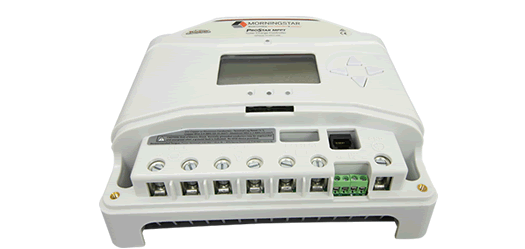

本体にLCDメーターが搭載しています。高耐候性

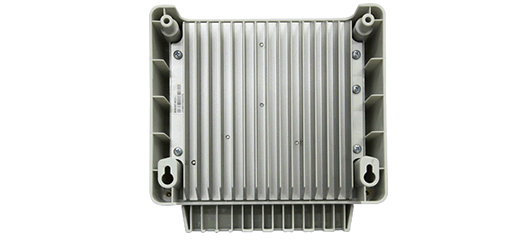

ProStar MPPTは厳しい環境から守るため、ステンレス性の留め具、アルマイト加工したアルミニウムヒートシンクを使用し、絶縁保護塗装を行っています。|
型式
|
PS-MPPT-25M
|
PS-MPPT-40M
|
|||||
|---|---|---|---|---|---|---|---|
| 制御機能 |
充放電
|
||||||
| システム電圧 |
12V/24V
|
||||||
| 最大バッテリー電流 |
25A
|
40A
|
|||||
| バッテリー電圧範囲 |
10～35V
|
||||||
| 最大効率 |
98%
|
||||||
| 太陽電池入力電圧 |
120V
|
||||||
| 公称太陽電池入力電力 |
12V
|
350W45℃
|
12V
|
550W45℃
|
|||
|
24V
|
700W60℃
|
24V
|
1100W60℃
|
||||
| 接続端子 |
Meter Bus
|
有
|
有
|
||||
| 充電方式 |
4段階充電
|
||||||
| 最大自己消費電力 |
1W
|
||||||
| サージ保護 |
4500W/port
|
||||||
| 保護回路 |
逆接続、高圧遮断、過負荷、回路短絡、過温度
過渡電流、温度制限、RTS端子、電圧感知端子 |
||||||
| 周囲温度範囲 |
-40～60℃
|
||||||
| 温度補正 |
-30mV/12V/℃
|
||||||
| オプション(別売) | |||||||
| 寸法 |
200×170×70 mm
|
||||||
| 重量 |
1.4kg
|
||||||
