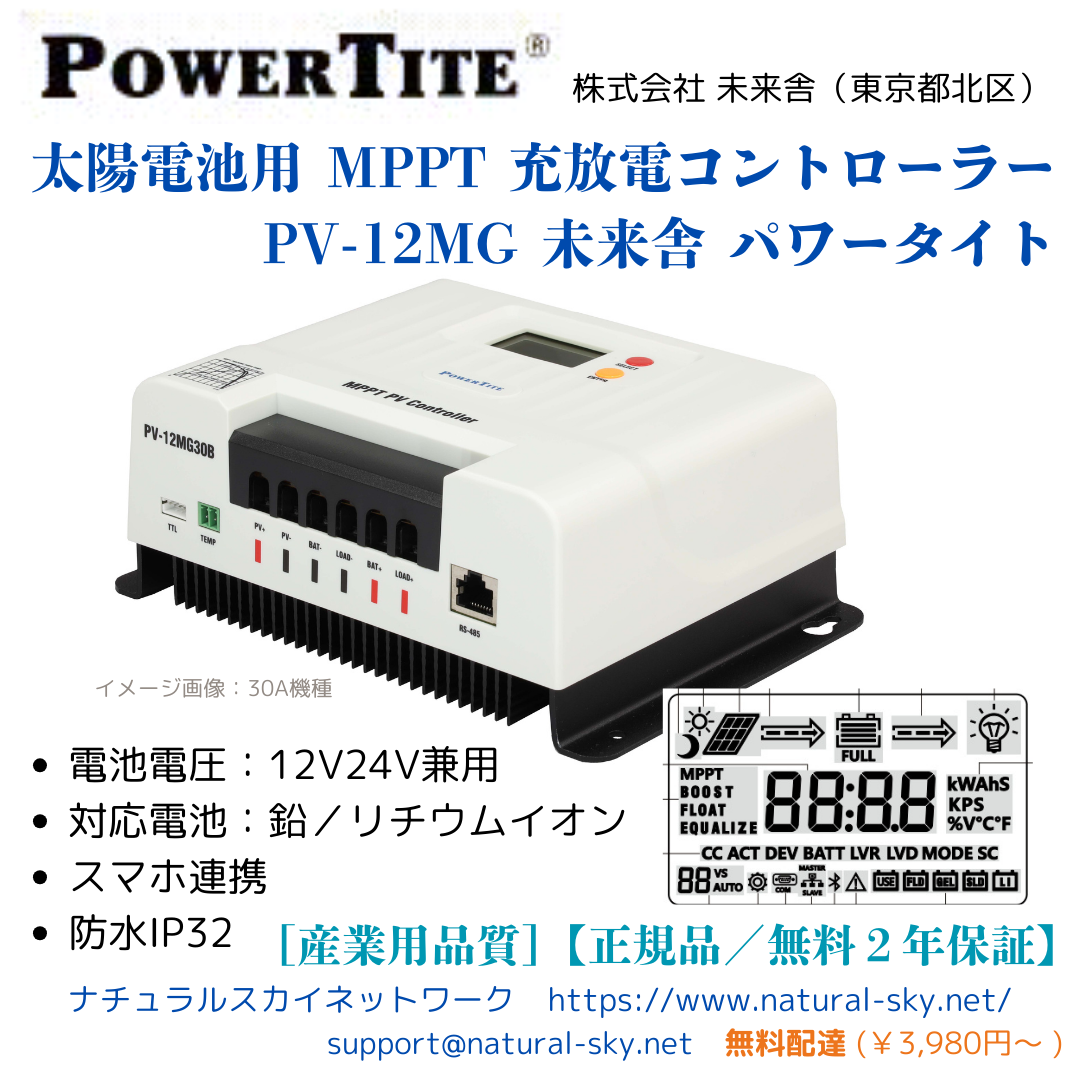

MPPT 充放電コントローラー 20A 12V24V用 (鉛・リチウムイオン電池対応／スマホ連携／防水IP32) / PV-12MG20B 未来舎 POWERTITE
¥ 17,600 税込
加算ポイント：160pt
商品コード： 2000000000001738
未来舎 Power tite パワータイト
ソーラーパネルの最大電力点をリアルタイムで正確に追従し、 最大エネルギーを得ることができます。
・鉛電池もリン酸鉄リチウム電池もOK！
・MPPTで住宅用パネルも効率良く充電
・電池状態を液晶表示
・スマートフォン連携
MPPT は、 ソーラーパネルの最大電力点をリアルタイムで正確に追跡し、 太陽エネルギーの最大エネルギーを得ることができます。
[各機種仕様]＊製品名と合わせて確認ください
PV-12MG10
太陽電池動作電圧：17V/(32V)～55V
太陽電池開放電圧：最大60V
付属端子：2-3.5S
推奨ケーブル：2sq
取扱説明書
PV-12MG20
太陽電池動作電圧：17V/(32V)～55V
太陽電池開放電圧：最大60V
付属端子：5.5-4S
推奨ケーブル：3.5sq
取扱説明書
PV-12MG30
太陽電池動作電圧：17V/(32V)～55V
太陽電池開放電圧：最大100V
付属端子：8-4
推奨ケーブル：8sq
取扱説明書
・3 種類の鉛（密閉・解放・ゲル）バッテリーとリチウムイオンバッテリーに対応
・鉛バッテリー⽤温度センサーTEMP-500 オプション
・多様な負荷出力：常時出力、照明機能（太陽電池をセンサーとして自動照明を設定）
・多機能液晶表⽰パネル装備：充電中表示、バッテリーフル充電表示、充電状態表示、バッテリー電圧、充電電流、太陽電池電圧、太陽電池電流、一日の発電量、一日時充電電流量、負荷電流、一日の放電電力量、一日の放電電流量、稼働日数、機器の温度、バッテリーの温度、エラー表示など
・車船のバッテリーにMPPTで効率充電、リン酸鉄リチウムイオン対応
＊様々な設定が可能な高機能な充放電コントローラーです。この機種は設定などが必要になりますので電気的な知識を有している必要がございます
* **高電圧・広範囲パネル対応:**
* 高電圧パネルに対応可能
* 広範囲のパネルに対応可能
* **MPPT制御方式:**
* 太陽電池の最大電力点をリアルタイムで正確に追従
* 常に最大のエネルギーを取得可能
* **バッテリー対応:**
* 3種類の鉛バッテリーに対応
* リチウムイオンバッテリーに対応
* 12V/24Vバッテリー兼用
* **充電設定:**
* 最大充電電流の変更可能
* 満充電設定条件の変更可能
* **保護機能:**
* 逆接続保護
* 過電圧保護
* 過電流保護
* 過負荷保護
* 過温度保護
* 短絡保護
* **通信機能:**
* 通信制御に対応

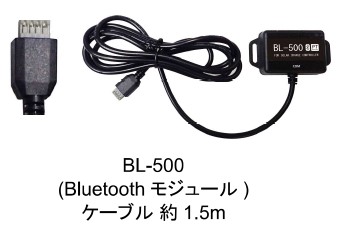

* Bluetooth通信対応（オプション）
* **その他:**
* 高温時ディレーティング動作
* 高放熱アルミ放熱板搭載
* **高効率:**
MPPT制御方式により、常に最大の電力を得ることができ、充電効率が向上します。
* 高電圧パネルに対応可能
* 広範囲のパネルに対応可能
* **MPPT制御方式:**
* 太陽電池の最大電力点をリアルタイムで正確に追従
* 常に最大のエネルギーを取得可能
* **バッテリー対応:**
* 3種類の鉛バッテリーに対応
* リチウムイオンバッテリーに対応
* 12V/24Vバッテリー兼用
* **充電設定:**
* 最大充電電流の変更可能
* 満充電設定条件の変更可能
* **保護機能:**
* 逆接続保護
* 過電圧保護
* 過電流保護
* 過負荷保護
* 過温度保護
* 短絡保護
* **通信機能:**
* 通信制御に対応
* Bluetooth通信対応（オプション）
* **その他:**
* 高温時ディレーティング動作
* 高放熱アルミ放熱板搭載
* **高効率:**
MPPT制御方式により、常に最大の電力を得ることができ、充電効率が向上します。
* **幅広い互換性:**
高電圧・広範囲のパネル、様々な種類のバッテリーに対応し、多様なシステムに適用できます。
高電圧・広範囲のパネル、様々な種類のバッテリーに対応し、多様なシステムに適用できます。
* **柔軟な設定:**
最大充電電流や満充電設定条件を変更できるため、バッテリーの状態や使用状況に合わせて最適な充電が可能です。
最大充電電流や満充電設定条件を変更できるため、バッテリーの状態や使用状況に合わせて最適な充電が可能です。
* **高い安全性:**
各種保護機能を搭載し、システムの安全性を確保します。
各種保護機能を搭載し、システムの安全性を確保します。
* **優れた放熱性:**
高放熱アルミ放熱板により、高温環境下でも安定した動作を維持します。
高放熱アルミ放熱板により、高温環境下でも安定した動作を維持します。
**こんな方におすすめ**
* 太陽光発電システムを構築したい方
* より効率的に太陽光エネルギーを活用したい方
* 様々な種類のパネルやバッテリーを組み合わせたい方
* システムの安全性や安定性を重視する方
* Bluetooth通信機能を使用することで、スマートフォンなどから簡単にシステムの状態を監視・制御できます。（10A用のPV-12MG10は別売りオプション）
* Bluetooth通信機能を使用することで、スマートフォンなどから簡単にシステムの状態を監視・制御できます。（10A用のPV-12MG10は別売りオプション）
**注意点**
* ご使用のパネルやバッテリーの仕様をよく確認し、本製品が対応しているか確認してください。
* 取り付けや設定は、専門知識を持った方が行ってください
メーカー：パワータイト Power Tite / 株式会社未来舎（東京都）の紹介
当店の創業以来、２０年以上取引のある信頼と実績の電機メーカー
店長が未来舎を訪問した際のブログ記事
サポート対応は当店と株式会社未来舎で対応いたします。安心してお使いいただけます
### 未来舎のチャージコントローラーと充電器のリチウムイオン電池対応について
＊使用できるリチウムイオン電池の条件として下記記載を参考になさってください。尚、使用前には必ずリチウムイオン電池のメーカーに適合確認を行ってください
#### ■ 対応方針
株式会社未来舎 パワータイト Power Tite のチャージコントローラーおよび充電器は以下の条件を満たす **リン酸鉄リチウムイオン電池（LiFePO4）** に対応しています
- **BMS（バッテリーマネジメントシステム）を搭載** し、以下の機能を備えていること
- **過充電・過放電の制御機能**
- **電池のセル間のバランス調整機能**
上記の条件を満たしている **ほとんどのリン酸鉄リチウムイオン電池** は使用可能と考えられます
#### ■ 使用時の注意点
- **一部のリチウムイオン電池** では、電池自体の過充電・過電圧制御機能によって **充電ができない** 場合があります
→ ご使用予定の **電池メーカーにご確認** ください
- **電池の仕様書がある場合**、ある程度の適合可否を判断することが可能です
- **リン酸鉄リチウムイオン電池以外のリチウムイオン電池** については、個別にご相談ください
#### ■ 対応するリチウムイオン電池の条件
- **対応電池種類**
A. **リン酸鉄リチウムイオン電池（LiFePO4）**
B. **A且つ、以下の機能を持つBMSを搭載していること（必須条件）**
- **電池のセル間のバランス調整機能**
- **過充電・過放電の監視・制御機能**
BMSの要件（B）は必須となりますが、Aについては他の種類のリチウムイオン電池も個別に対応可能な場合がございます。電池メーカーと仕様をご用意の上お問い合わせください
* 取り付けや設定は、専門知識を持った方が行ってください
メーカー：パワータイト Power Tite / 株式会社未来舎（東京都）の紹介
当店の創業以来、２０年以上取引のある信頼と実績の電機メーカー
店長が未来舎を訪問した際のブログ記事
サポート対応は当店と株式会社未来舎で対応いたします。安心してお使いいただけます
### 未来舎のチャージコントローラーと充電器のリチウムイオン電池対応について
＊使用できるリチウムイオン電池の条件として下記記載を参考になさってください。尚、使用前には必ずリチウムイオン電池のメーカーに適合確認を行ってください
#### ■ 対応方針
株式会社未来舎 パワータイト Power Tite のチャージコントローラーおよび充電器は以下の条件を満たす **リン酸鉄リチウムイオン電池（LiFePO4）** に対応しています
- **BMS（バッテリーマネジメントシステム）を搭載** し、以下の機能を備えていること
- **過充電・過放電の制御機能**
- **電池のセル間のバランス調整機能**
上記の条件を満たしている **ほとんどのリン酸鉄リチウムイオン電池** は使用可能と考えられます
#### ■ 使用時の注意点
- **一部のリチウムイオン電池** では、電池自体の過充電・過電圧制御機能によって **充電ができない** 場合があります
→ ご使用予定の **電池メーカーにご確認** ください
- **電池の仕様書がある場合**、ある程度の適合可否を判断することが可能です
- **リン酸鉄リチウムイオン電池以外のリチウムイオン電池** については、個別にご相談ください
#### ■ 対応するリチウムイオン電池の条件
- **対応電池種類**
A. **リン酸鉄リチウムイオン電池（LiFePO4）**
B. **A且つ、以下の機能を持つBMSを搭載していること（必須条件）**
- **電池のセル間のバランス調整機能**
- **過充電・過放電の監視・制御機能**
BMSの要件（B）は必須となりますが、Aについては他の種類のリチウムイオン電池も個別に対応可能な場合がございます。電池メーカーと仕様をご用意の上お問い合わせください
### **特徴**
- **MPPT（最大電力点追従制御）方式採用**：ソーラーパネルの最大電力点をリアルタイムで正確に追跡し、最大エネルギーを獲得。
- **高電圧/広範囲のパネルに対応**
- **多様なバッテリーに対応**
- 鉛バッテリー（密閉型 / 開放型 / ゲル）
- リン酸鉄リチウムイオンバッテリー
- **12V/24Vバッテリー対応**
- **充電設定のカスタマイズ可能**
- 鉛/リチウムイオンのユーザー設定
- 最大充電電流の変更
- 満充電条件の変更
＊鉛バッテリー、リチウムイオンバッテリーの充電電圧仕様についての詳細は、リンク先の PDFファイル にございます。ご確認ください
- **安全機能搭載**
- 逆接続 / 過電圧 / 過電流 / 過負荷 / 過温度 / 短絡保護
- 鉛バッテリーの高温/低温保護（*1）
- **通信機能対応**
- RS485 / TTL / Bluetooth（オプション）
- スマホアプリ対応（リアルタイム監視・設定可能）
- **耐熱設計**
- 高温時のディレーティング動作
- アルミ放熱板装備
(*1) 保護機能は100%の動作を保証するものではありません。
---
### **設置・接続**
#### **設置場所の選定**
- 直射日光の当たる場所、高温・水が浸入しやすい場所を避ける
- 十分な換気スペースを確保
#### **機器の固定**
- 4か所のネジで取り付け（上部2つ→下部2つの順）
#### **接続方法**
- **接続順序**
1. バッテリーを接続（+/-極性を確認）
2. ソーラーパネルを接続
3. 負荷機器を接続
- **適切な配線の選定**
- バッテリー及び負荷との接続ケーブルはご使用のコントローラーに合った太さの物をご使用ください
- 長いケーブルを使用する場合は、より太いものを使用
---
### **充電モード**
#### **鉛バッテリーの充電**
- **MPPT（バルク）充電**：バッテリー電圧が目標値に達するまで最大電力充電
- **ブースト充電**：持続時間2時間（デフォルト）後、フロート充電へ移行
- **フロート充電**：満充電維持のため微弱電流で充電
- **均等化充電**：30日ごとに自動実行（オフ設定も可能）
#### **リチウムイオンバッテリーの充電**
- **MPPT（バルク）充電**：バッテリー電圧が目標値に達するまで最大電力充電
- **ブースト充電**：満充電になるまで定電圧充電
---
### **負荷の動作モード**
- **パネル電圧による制御（夜間モード）**：夜間照明用途に最適
- **遅延制御**：指定時間経過後に負荷出力
- **出力時間制御**：指定時間後に負荷出力停止
（全18種類の動作モードに対応）
---
### **保護機能**
- **短絡保護**：自動または手動で負荷出力回復
- **過負荷/過温度保護**
- 内部温度68℃超で充電電流を制限
- 85℃超で充電停止
- **バッテリー温度保護（オプションセンサー：TEMP-500対応）**
- **バッテリー過放電保護**：電圧低下時に出力停止
- **入力逆接続保護**：極性を正しく戻せば正常動作
- **入力過電力保護**：発電電力が定格超過時に制限
- **入力側高電圧保護**
本体タイプ：10A 20A - パネル電圧55V以上で保護 - 50V以下で復帰
本体タイプ：30A - パネル電圧95V以上で保護 - 90V以下で復帰
---
### **通信機能**
- **RS485 / TTL / Bluetooth**対応
- **スマホアプリ（Bluetoothモジュール使用）**
- Google Play / App Storeからダウンロード
- 接続後、リアルタイムデータや障害状態を監視・設定可能
### **MPPTとは？**
MPPT（Maximum Power Point Tracking）とは、ソーラーパネルの最大電力点を追跡し、バッテリーに最大エネルギーを供給する高度な充電技術です。
**MPPTのメリット**
- **PWM方式より15～20%効率アップ**
- **天候・温度に応じてリアルタイム調整**
- **自動制御のため設定不要**
従来のPWMコントローラーではソーラーパネルの最大電力を十分に活用できませんが、MPPT方式では入力電圧と電流を調整し、最大限の電力を引き出します。
---
**本製品は、高性能MPPT制御と多彩な保護機能を備えた高品質なソーラー充放電コントローラーです。**
＊ウェブサイトの表示以上の情報（図面、充電仕様、各種設定方法、液晶表示内容、他）は、リンク先のPDFをご覧ください。それ以上の情報はお気軽にお問い合わせください
ご不明な点がございましたら、お気軽にお問い合わせください。

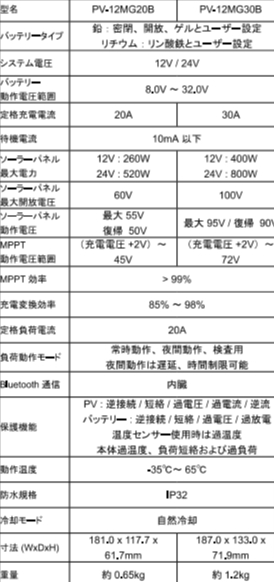

| 型名 | PV-12MG10 | PV-12MG20 | PV-12MG30 |
| PV充電制御 | MPPT | MPPT | MPPT |
| 使用電池電圧 | 12V / 24V | 12V / 24V | 12V / 24V |
| バッテリー動作電圧 | 8 ～ 32V | 8 ～ 32V | 8 ～ 32V |
| 最大太陽電池容量 | 12V : 130W / 24V : 260W | 12V : 260W / 24V : 520W | 12V : 400W / 24V : 800W |
| 太陽電池開放電圧 | 60V | 60V | 100V |
| 太陽電池の最大電圧 | 最大 55V / 復帰 50V / 最大開放 60V | 最大 55V / 復帰 50V | 最大 95V / 復帰 90V |
| MPPT動作電圧 | （充電電圧+2Ｖ）～ 45V | （充電電圧+2Ｖ）～ 45V | （充電電圧+2Ｖ）～ 72V |
| MPPT効率 | ＞99％ | ＞99％ | ＞99％ |
| 充電変換効率 | 85～98％ | 85～98％ | 85～98％ |
| 定格充電電流 | 10A | 20A | 30A |
| 最大負荷出力 | 10A | 20A | 20A |
| 負荷動作モード | 常時負荷、夜間動作（遅延、時間制御可能）、検査用 | 常時負荷、夜間動作（遅延、時間制御可能）、検査用 | 常時負荷、夜間動作（遅延、時間制御可能）、検査用 |
| 待機電流 | 10m以下 | 10m以下 | 10m以下 |
| 動作温度 | -35℃ － 65℃ ( 低減特性 ) | -35℃ － 65℃ ( 低減特性 ) | -35℃ － 65℃ ( 低減特性 ) |
| 寸法 (W x H x D) (mm) | 154.3x98.8x41.7 | 181x117.7x61.7 | 187x133x71.9 |
| 重量 ( 約) (kg) | 0.35 | 0.65 | 1.2 |
| 防水 | 防水規格 IP32 | 防水規格 IP32 | 防水規格 IP32 |
| バッテリーの動作電圧範囲 | 8 － 32V | 8 － 32V | 8 － 32V |
| バッテリーの種類 | 鉛バッテリー、リチウムバッテリー | 鉛バッテリー、リチウムバッテリー | 鉛バッテリー、リチウムバッテリー |
| バッテリータイプ | 鉛電池：密閉型(SLD)、開放型(FLD)、ゲル型(GEL)、ユーザー設定 リチウムイオン電池：リン酸鉄(LI)、ユーザー設定 |
鉛電池：密閉型(SLD)、開放型(FLD)、ゲル型(GEL)、ユーザー設定 リチウムイオン電池：リン酸鉄(LI)、ユーザー設定 |
鉛電池：密閉型(SLD)、開放型(FLD)、ゲル型(GEL)、ユーザー設定 リチウムイオン電池：リン酸鉄(LI)、ユーザー設定 |
| Bloetooth通信 | 別売りオプション | 内蔵 | 内蔵 |
| ＊規格仕様は予告なく変更及び修正することがあります。最新情報が必要な場合はご連絡ください |
