【無料配達／正規品】GS YUASA バッテリー PE12V40 (PE12V40B2)
¥ 71,027 税込
加算ポイント：646pt
商品コード： 2000000000000788
[正規品]
信頼の日本メーカー GS YUASA （ジーエス・ユアサ）
重量 13kg
公称電圧 12V
定格容量 40Ah
本体寸法 197×163×174mm
端子形状 ： ボルトナット（ボルトM6)
■ボルトナット付属
特長
■標準タイプ
■幅広い容量帯を取り揃えていますので、機器の設計範囲が広がります。
■蓄電池設備型式認定品※（消防法用途への使用認定品）
※一部品種を除いて蓄電池設備型式認定品です。
用途
■UPS ■CATV ■防災防犯システム機器 ■非常通報システム機器
■エレベータ ■電話交換機 ■非常表示灯
小形制御弁式鉛蓄電池 NP/PEシリーズ
蓄電池要項表
| タイプ | シリーズ名 | GSユアサ 形式 |
公称 電圧 （V） |
定格容量 （Ah） 20時間率 |
外形寸法（mm） | 質量 （約kg） |
端子 形状 |
端子 位置 |
蓄電池 設備形式 認定 |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 総高さ （TH） |
箱高さ （BH） |
幅 （W） |
長さ （L） |
|||||||||
| 標準 タイプ |
NPシリーズ | NP3-6 | 6 | 3.0 | 64.0 | 60.0 | 34 | 134 | 0.65 | F1 | 2 | ○ |
| NP4.5-6 | 4.5 | 105.5 | 102.0 | 47 | 70 | 0.85 | F1 | 1 | ○ | |||
| NP10-6 | 10.0 | 97.5 | 94.0 | 50 | 151 | 2.0 | F1 | 2 | ○ | |||
| NP0.8-12 | 12 | 0.8 | 61.5 | 61.5 | 25 | 96 | 0.35 | W1 | 6 | ○ | ||
| NP1.2-12 | 1.2 | 54.5 | 51.0 | 48 | 97 | 0.7 | F1 | 12 | ○ | |||
| NP2-12 | 2.0 | 89.0 | 89.0 | 20 | 150 | 0.8 | F1 | 14 | × | |||
| NP2.3-12 | 2.3 | 64.0 | 60.0 | 34 | 178 | 1.0 | F1 | 2 | ○ | |||
| NP7-12 | 7.0 | 97.5 | 94.0 | 65 | 151 | 2.65 | F1 | 3 | ○ | |||
|
NP24-12B |
24.0 | 125.0 | 125.0 | 166 | 175 | 8.7 | B1 | 7 | ○ | |||
| NP38-12 | 38.0 | 170.0 | 170.0 | 165 | 197 | 13.8 | B1 | 7 | ○ | |||
| NP65-12 | 65.0 | 174.0 | 174.0 | 166 | 350 | 22.8 | B2 | 8 | ○ | |||
| PEシリーズ | PE6V7.2 | 6 | 7.2 | 98.0 | 94.0 | 34 | 151 | 1.45 | F1 | 2 | ○ | |
| PE6V8 | 8.0 | 118.0 | 118.0 | 56.5 | 98.5 | 1.55 | F1 | 5 | ○ | |||
| PE6V48 | 48.0 | 187.0 | 170.0 | 125 | 166 | 9.1 | B2 | 9 | × | |||
| PE12V0.8 | 12 | 0.8 | 61.5 | 61.5 | 25 | 96 | 0.36 | W2 | 6 | ○ | ||
| PE12V2 | 2.0 | 60.5 | 60.5 | 25 | 200.5 | 0.8 | W2 | 6 | × | |||
| PE12V7.2 | 7.2 | 98.0 | 94.0 | 65 | 151 | 2.75 | F1 | 3 | ○ | |||
| PE12V12 | 12.0 | 98.0 | 94.0 | 98 | 151 | 4.4 | F2 | 3 | ○ | |||
| PE12V17 | 17.0 | 167.0 | 167.0 | 76 | 181 | 5.6 | B1 | 7 | ○ | |||
| PE12V24 | 24.0 | 175.0 | 175.0 | 125 | 166 | 8.7 | B1 | 8 | ○ | |||
| PE12V24A | 24.0 | 125.0 | 125.0 | 166 | 175 | 8.7 | B1 | 10 | ○ | |||
| PE12V40 | 40.0 | 174.0 | 174.0 | 163 | 197 | 13.0 | B2 | 7 | ○ | |||
※PE12V24Aは、意匠面が天面となるように設置した場合の寸法です。

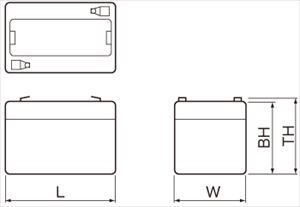

蓄電池外形図

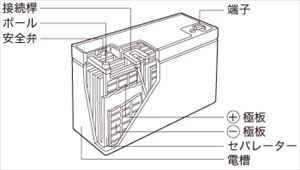

蓄電池構造図
小形制御弁式鉛蓄電池 NP/PEシリーズ
端子形状

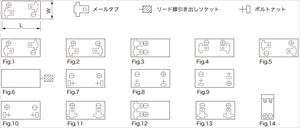

端子位置
小形制御弁式鉛蓄電池 NP/PEシリーズ
定電圧充電仕様
| 項目 | スタンバイユース | |
|---|---|---|
| NPシリーズ | PEシリーズ | |
| 充電方式 | 定電圧充電 | |
| 設定電圧（V/セル）25℃ | 2.275±0.025 | |
| 設定電圧･温度係数（mV/℃･セル） | −3 | |
| 初期最大充電電流（C20A） | 0.25 | |
| 温 度（℃） | −15～＋40 | |
●温度勾配の基準温度：25℃
●推奨使用温度範囲：0～40℃
期待寿命
| シリーズ名 | NPシリーズ PEシリーズ |
|---|---|
| 取替え時期の目安 | 3年（25℃） |
期待寿命とは、高温フロート加速寿命試験で得られた耐久期間を25℃での実使用状態の期間に換算推定した年数です。
一定条件使用下で推定した期待寿命は、全ての条件下での蓄電池寿命を保証する値ではありません。
放電電流と放電終止電圧の関係
| 放電電流 | 放電終止電圧 |
|---|---|
| 0.2C20A未満 | 1.75V/セル |
| 0.2C20A以上 0.5C20A未満 | 1.70V/セル |
| 0.5C20A以上 1.0C20A未満 | 1.55V/セル |
| 1.0C20A以上 | 1.30V/セル |
| 放電電流 | 放電終止電圧 |
|---|---|
| 0.01C20A未満 | 1.90V/セル |
| 0.01C20A以上 0.2C20A未満 | 1.75V/セル |
| 0.2C20A以上 0.5C20A未満 | 1.70V/セル |
| 0.5C20A以上 1.0C20A未満 | 1.60V/セル |
| 1.0C20A以上 2.0C20A未満 | 1.50V/セル |
| 2.0C20A以上 3.0C20A未満 | 1.35V/セル |
| 3.0C20A以上 | 1.00V/セル |
