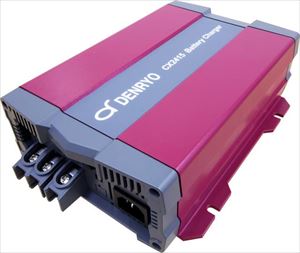

バッテリー充電器 24V 対応 / CX2440
¥ 99,508 税込
加算ポイント：905pt
商品コード： 1311611010150300
☆ 豊富な種類のバッテリーに対応！ 鉛蓄電池，リチウムイオン，ゲル，AGMなど
☆ 簡単・安価に、UPS が作れます！
通常の充電のほか、電源モードでは、インバーターなどの負荷を使いながらの充電が可能です。
☆ 機種により、容量の違う複数のバッテリーに同時に充電できます。
推奨バッテリー : 24V 80Ah ～ 400Ah
適合バッテリー※ : 鉛蓄電池 / リチウムイオン / ゲル /AGM
充電電圧 : 28.8V / 29.4V (ディップスイッチで選択)
フロート電圧 : 27.6V / 27.0V (ディップスイッチで選択)
定格電流 : 40A
定格出力数 : 3
ESB出力数 : ---
ESB出力電圧/電流 : ---
充電方式 : 3段階充電方式
最大出力電流(1出力) : 40A
入力電圧範囲 : 100~240VAC
入力周波数 : 47~63Hz
力率 : PF>0.92(最大負荷時）
効率 : 90%
保護回路 : 短絡保護、高電圧保護、過温度保護
アラームサイン : NC./NO. リレーコンタクト出力

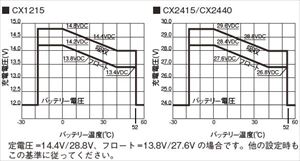

温度補正 : -10mV/0.5℃(オプション温度センサー使用）
スリープモード : リモコン(CR-1)またはディップスイッチで使用可能
リモートコントローラ : オプション CR-1 に対応
動作温度 : -20℃～50℃
動作湿度 : 20～90%RH 結露無きこと
安全規格 : EN60335-1,EN60335-2-29
EMI : EN55022;EN55024;EN61204-3;EN55014-1;EN55014-2
高調波電流 : EN61000-3-2;EN61000-3-3;EN61204-3;EN61000-6-1;EN61000-6-3
EMS : IEC61000-4-2,3,4,5,6,8,11;ENV50204
寸法 W×H×D (mm) : 213×76.5×312.4
重量 : 3.87kg
※本機は多様なバッテリーへの充電が可能ですが、安全にバッテリーへ充電するためには、充電を行うバッテリーの仕様及び特性を必ずバッテリーメーカーにご確認の上、ご利用ください。
メーカーのウェブサイトにリンク

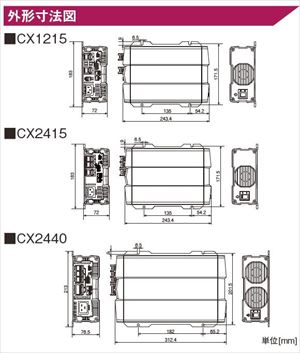

バッテリー充電器 24V 対応 CX1215 寸法図 (メーカーにリンク）pdf
バッテリー充電器 24V 対応 CX2415 寸法図 (メーカーにリンク）pdf
バッテリー充電器 24V 対応 CX2440 寸法図 (メーカーにリンク）pdf
＊コンセントに接続するケーブル(一次側)は標準付属です。約1.8m のAC100V用の入力電源ケーブルが付属されています。
出力ケーブルは付属していません。
充電器本体接続用の出力ケーブル丸型圧着端子が付属しています。
出力ケーブルの推奨サイズは下記の通りです。（別売り）
この充電器で利用できるケーブル長は 1.8m以内です。
・ CX1215 ： 10#AWG 5.27sq : KIV 5.5sq (link)
・ CX2415 ： 10#AWG 5.27sq : KIV 5.5sq (link)
| [ 多様なシーンで利用可能な高効率バッテリー充電器 ] |
鉛蓄電池，リチウムイオン，ゲル，AGMなど様々な種類のバッテリーの利用を可能にした充電器です。
最新のアクティブPFC(力率改善回路)の搭載により，力率は最大負荷時92%以上になり，無効電力とノイズを軽減しました。
充電効率も最大90%と高効率で，バッテリーを充電するのに無駄に電力を消費しない省電力設計の製品です。
動作モードは通常充電用のバルク，吸収，フロート「3段階充電モード」の他，
設定された電圧値で出力し続ける「電源モード」も加えました。
電源モードにより，負荷を使用しながらバッテリー容量を維持することができます。
出力ポートは複数あり，機種によっては三つの異なるバッテリーバンクを充電できます。
例えば，車両や船舶等でアイソレーターやセパレーターなどがなくても，メインバッテリーとサブバッテリーを同時に充電することができます。
オプションのリモートコントローラを取り付けることで遠隔操作及び監視ができ、システムの状態が一目でわかる様になっています。
一次側である入力側のコンセントに入り切りタイマーを入れることで任意の時間に自動で充電できます。深夜電力を使っての充電などに便利です。

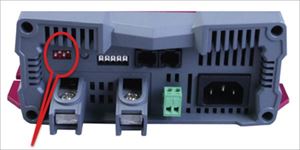

| [ ディップスイッチによる充電電圧を簡単設定 ] |
様々な種類のバッテリーに充電可能なカスタマイズ設定。
新モード「電源モード」を搭載
新モード「スリープモード」を搭載
同時に複数のバッテリーバンクへ充電可能
力率改善回路PFC(Power Factor Correction)を搭載
オプションのリモートコントローラCR-1で遠隔操作可能。
ディップスイッチの簡単な設定で、お客様の鉛蓄電池仕様に合わせた充電電圧、フロート電圧の設定ができます。
| [ 様々な種類のバッテリーに充電可能なカスタマイズ設定 ] |
充電電圧、充電時間をカスタマイズ設定できるため、
鉛蓄電池（ゲル、AGM)に加え、リチウムイオン、ニッケル・カドミウム等など様々な種類のバッテリーに充電することができます。
カスタマイズ設定は、事前にプログラミングを行う必要があるため、当店までお問い合せください。

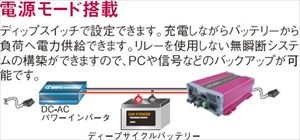

| [ 新モード「電源モード」を搭載 ] |
負荷を使用しながらバッテリーの容量が維持できるため、非常用電源や無瞬断の電源システムの構築ができます。
UPS のように使うには？
常時バッテリーに充電しながら、その電力を使うことで、
停電などの充電器の状況に関係なく負荷に電力が供給されます。
停電から復帰すると自動的にバッテリーに充電を始めます。
[ 深夜電力を使うには？ ]
入力側のコンセントに入り切りタイマーを利用することで、自動で深夜電力から蓄電、昼間にバッテリー電源を利用することが出来ます。
| [ 新モード「スリープモード」を搭載 ] |
CXシリーズは「スリープモード」を搭載しており、高温時のファンの動作と充電電流が変化します。その結果、ファンの動作音が小さくなり静音動作します。
| [ 同時に複数台のバッテリー充電可能 ] |
1台の充電器で1度に複数台のバッテリーが充電出来ます。

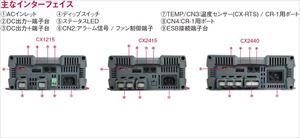

CX1215：出力 1ポート、ESB出力※ 1ポート
CX2415：出力 2ポート
CX2440：出力 3ポート
※ESB出力は、エンジンスタートバッテリー用充電端子です。13.8V 2Aで充電します。
| [ PFC(Power Factor Correction)を搭載 ] |
高調波成分を抑制し、出力の安定化させ無駄な電力を抑えます。
| 型式 | CX1215 | CX2415 | CX2440 |
|---|---|---|---|
| 公称バッテリー電圧 |
12V
|
24V
|
|
| 推奨バッテリー容量 |
30~150Ah
|
25~125Ah
|
80~400Ah
|
| 型式 | CX1215 | CX2415 | CX2440 |
|---|---|---|---|
| 適合バッテリー※ |
鉛蓄電池 / リチウムイオン / ゲル /AGM
|
||
| 充電電圧 |
14.4V /14.7V
(ディップスイッチで選択) |
28.8V / 29.4V
(ディップスイッチで選択) |
|
| フロート電圧 |
13.8V /13.5V
(ディップスイッチで選択) |
27.6V / 27.0V
(ディップスイッチで選択) |
|
| 定格電流 |
15A
|
12.5A
|
40A
|
| 定格出力数 |
1
|
2
|
3
|
| ESB出力数 |
1
|
---
|
---
|
| ESB出力電圧/電流 |
13.8V / 2A
|
---
|
---
|
| 充電方式 |
3段階充電方式
|
||
| 最大出力電流(1出力) |
15A
|
12.5A
|
40A
|
| 入力電圧範囲 |
100~240VAC
|
||
| 入力周波数 |
47~63Hz
|
||
| 力率 |
PF>0.92(最大負荷時）
|
||
| 効率 |
87%
|
90%
|
90%
|
| 保護回路 |
短絡保護、高電圧保護、過温度保護
|
||
| アラームサイン |
NC./NO. リレーコンタクト出力
|
||
| 温度補正 |
-10mV/0.5℃(オプション温度センサー使用）
|
||
| スリープモード |
リモコン(CR-1)またはディップスイッチで使用可能 |
||
| リモートコントローラ |
オプション CR-1 に対応
|
||
| 動作温度 |
-20℃～50℃
|
||
| 動作湿度 |
20～90%RH 結露無きこと
|
||
| 安全規格 |
EN60335-1,EN60335-2-29
|
||
| EMI |
EN55022;EN55024;EN61204-3;EN55014-1;EN55014-2
|
||
| 高調波電流 |
EN61000-3-2;EN61000-3-3;EN61204-3;EN61000-6-1;
EN61000-6-3 |
||
| EMS |
IEC61000-4-2,3,4,5,6,8,11;ENV50204
|
||
| 寸法 W×H×D (mm) |
183×72×243.4
|
213×76.5×312.4
|
|
| 重量 |
1.59kg
|
3.87kg
|
|
|
標準価格(税抜) |
29,500円
|
41,500円
|
89,500円
|
| ※本機は多様なバッテリーへの充電が可能ですが、安全にバッテリーへ充電するためには、充電を行うバッテリーの仕様及び特性を必ずバッテリーメーカーにご確認の上、ご利用ください。 |
オプション
バッテリー充電器 CX 用 リモートコントローラ / CR-1
ON/OFF/スリープモードの切替。LED表示による充電状態とエラー表示
