バッテリー充電器 12V 22.5A 未来舎 POWER TITE [正規品] CH-1225GFQ (鉛電池/リチウムイオンLiFePO4電池対応) (高電圧設定仕様)
¥ 69,428 税込
加算ポイント：631pt
商品コード： 1311610810144700
[信頼の日本ブランド] 株式会社 未来舎
すぐれ者プログラム充電器
対応電池
・鉛バッテリー
・リン酸鉄リチウムイオン (LiFePO4) 電池
・CH-1225GFQ(高電圧設定仕様)
最終(BULK)充電電圧：14.8V / 15.5V(高電圧品) ＊2…負荷20A時電圧
維持(FLOAT)充電電圧：13.5V(高電圧品)
全自動動作
RoHS対応
PSE適合
◎並列運転時に2台の動作が連動（要専用の別売ケーブル）
◎電源ON時の初動30分吸収充電動作のON/OFFが可能となりました。ONではGFPシリーズと同じ動作、OFFではGTP以前の動作となります。
・LiFePO4も鉛バッテリーもこれ1台
・三段階充電＆温度補正で長寿命・安全充電
★おすすめポイント
✅ LiFePO4対応・出荷設定済み（14.4V） ＊鉛電池の場合にスイッチで簡単に変更可能
✅ 三段階充電方式でしっかり満充電
✅ 温度補正＋過温度遮断で安全性アップ
✅ 負荷を使いながら充電可能
✅ 逆接続保護・短絡保護
✅ 日本メーカー（未来舎）による高信頼設計
✅ 低ノイズ設計で車両・船舶機器と相性良好
[対応バッテリー]
● リン酸鉄リチウムイオン電池（LiFePO4）
● 鉛バッテリー
・開放型
・シールド
・ディープサイクル
・AGM / GEL
★推奨用途
✔ キャンピングカー
✔ ボート・漁船
✔ サブバッテリーシステム
✔ 太陽光オフグリッド
✔ 非常用電源
✔ 工業用電源保持
○オプションの温度センサー「TEMP-103」を使用して2つのバッテリーを監視することができます。1つは従来のバッテリー温度による充電電圧の補正+高温による出力遮断、1つはバッテリー温度高温による出力遮断機能により安全な充電システムの構築が可能となります
○低ノイズ特性なため、ほとんどの電子機器に影響を与えません

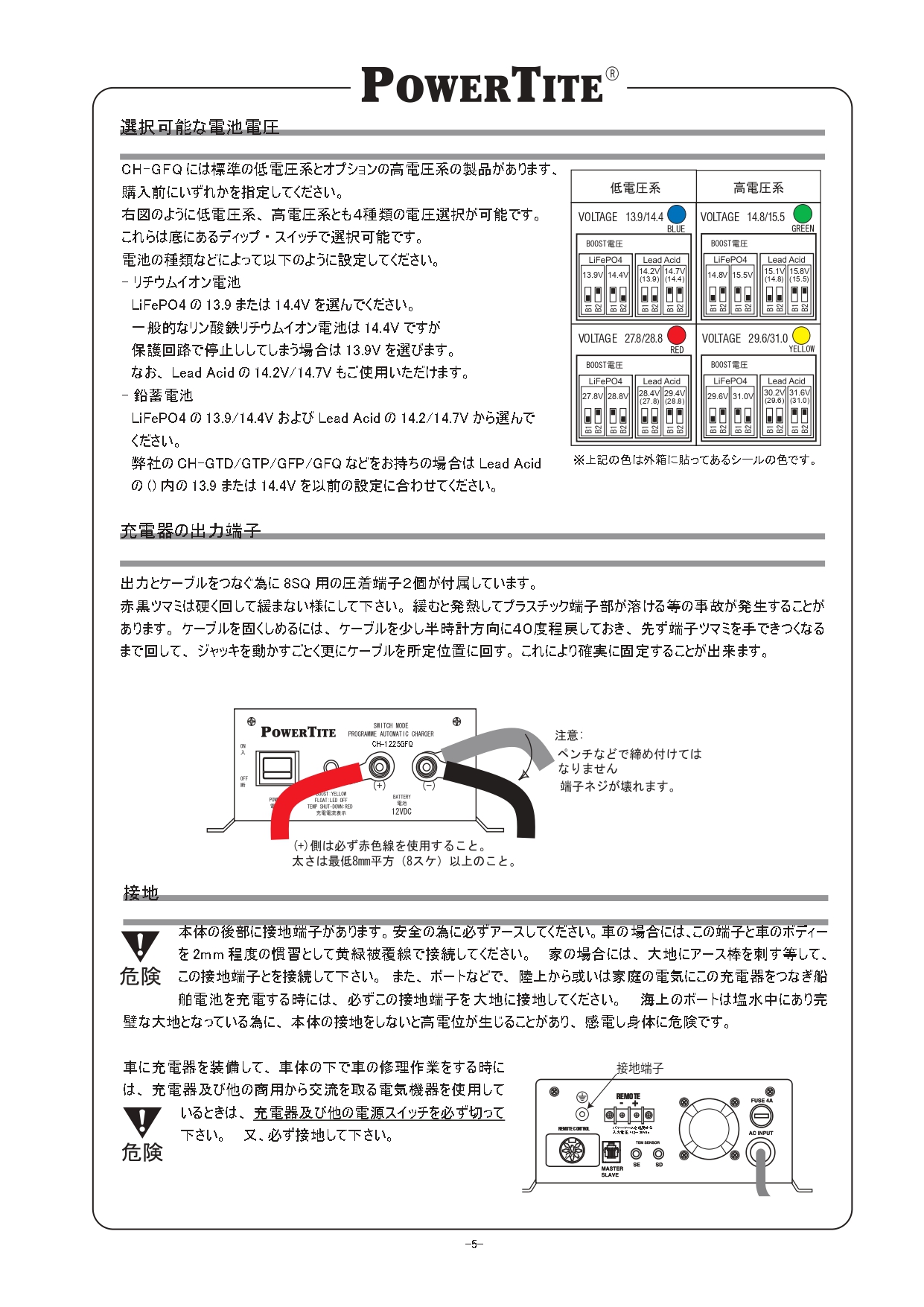

○充電電圧2種をディップ・スイッチにより選択可能なため、バッテリー入れ替え時の選択肢が多くなります
○動作可能温度範囲が広く、多様な場所で使用できます

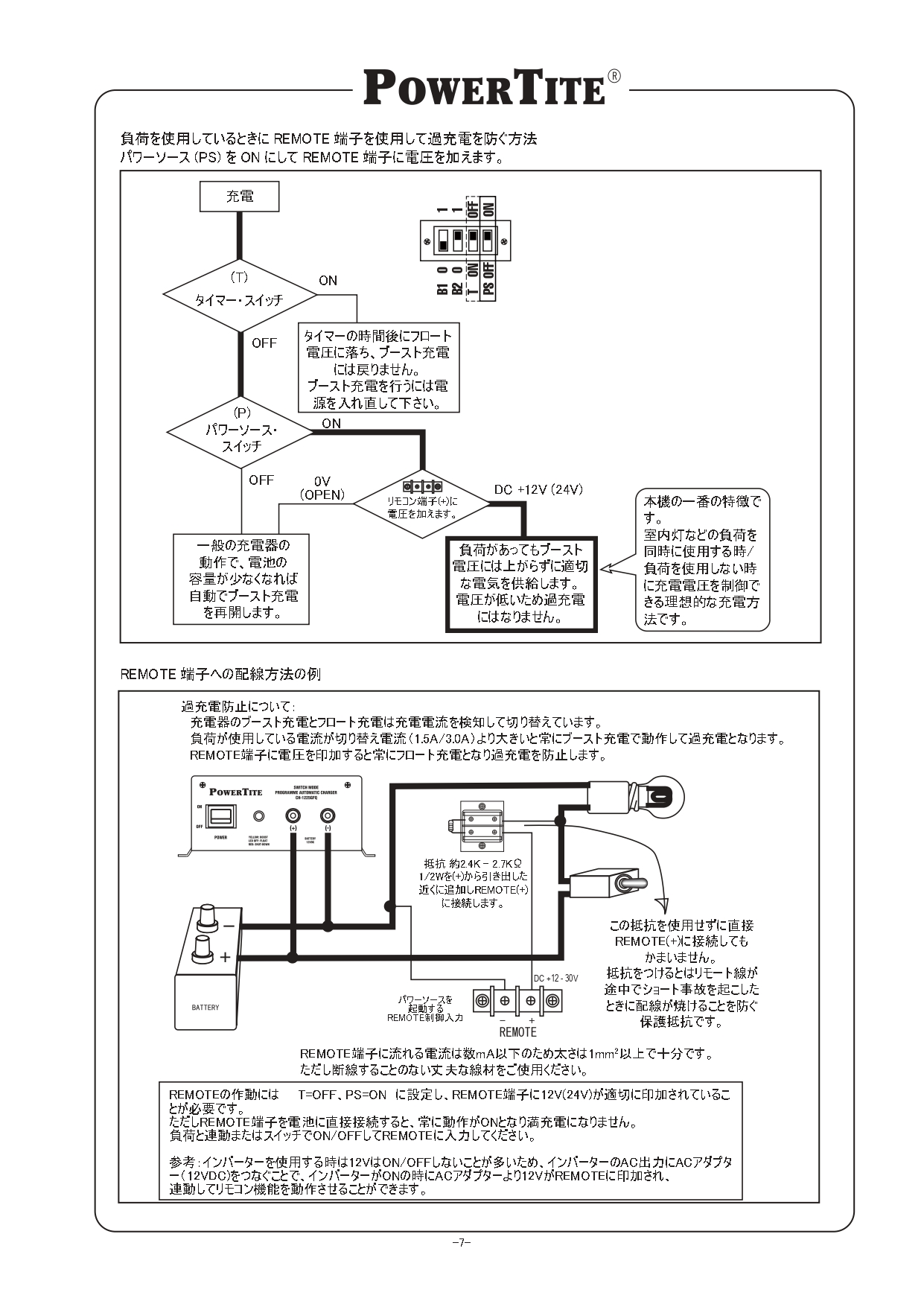

○本体の外部制御端子を使用すると、遠隔での充電出力ON/OFFや状況のLEDを引き出すことができます
○充電電流量により自動で充電電圧を切り替えており全自動となっています。また、負荷を使用しながらでも過充電にならないための充電動作もモードの切り替えで対応しています。さらに、タイマーによるバルク充電終了機能もあり、多機能充電器となっています
○出力電圧の高い高電圧タイプも有償オプションで対応しています
型名：CH-1225GFQ
最終(BULK)充電電圧
13.9V / 14.2V / 14.4V / 14.7V(標準品)
14.8V / 15.5V(高電圧設定品)
維持(FLOAT)充電電圧
13.4V(標準品)
13.5V(高電圧設定品)
■オプション：TEMP-103
CH-GFPシリーズCH-GFQシリーズ、PV-D1Aシリーズに取り付け可能な温度センサー。取り付けることで、電池の温度により充電電圧を補正、また電池温度が65℃になると充電出力を遮断する。
■オプション：CABLE-CHARGE-PARALLEL
2台のCH-GFQへ接続することで連動運転が可能になります。同一規格、同ディップスイッチ設定のGFQ同士を本ケーブルでつなぐことにより、2台が連動して充電動作が切り替わります。
型名 ： CH-1225GFQ
入力電圧 ： AC 90V - 132V
入力周波数 ： 50/60Hz
最終充電電圧(BULK) ： 13.9V / 14.2V / 14.4V / 14.7V(標準品)、14.8V / 15.5V(高電圧品)※2…負荷20A時電圧
維持充電電圧(FLOAT) ： 13.4V(標準品)、13.5V(高電圧品)
定格出力電流 ： 22.5A
動作温度範囲 ： -15℃ - +55ﾟC*
最大入力電力 ： 450VA
入力待機電流 ： 200mA
電源安定度 ： ±100mV(AC90V-132V)
リップル・ノイズ ： 25mV (rms)
カット電流 ： 3.0A
入出力絶縁 ： 100M Ω
入出力耐圧 ： 1000V
ヒューズ ： DC 30A / AC 8A (8A250V)

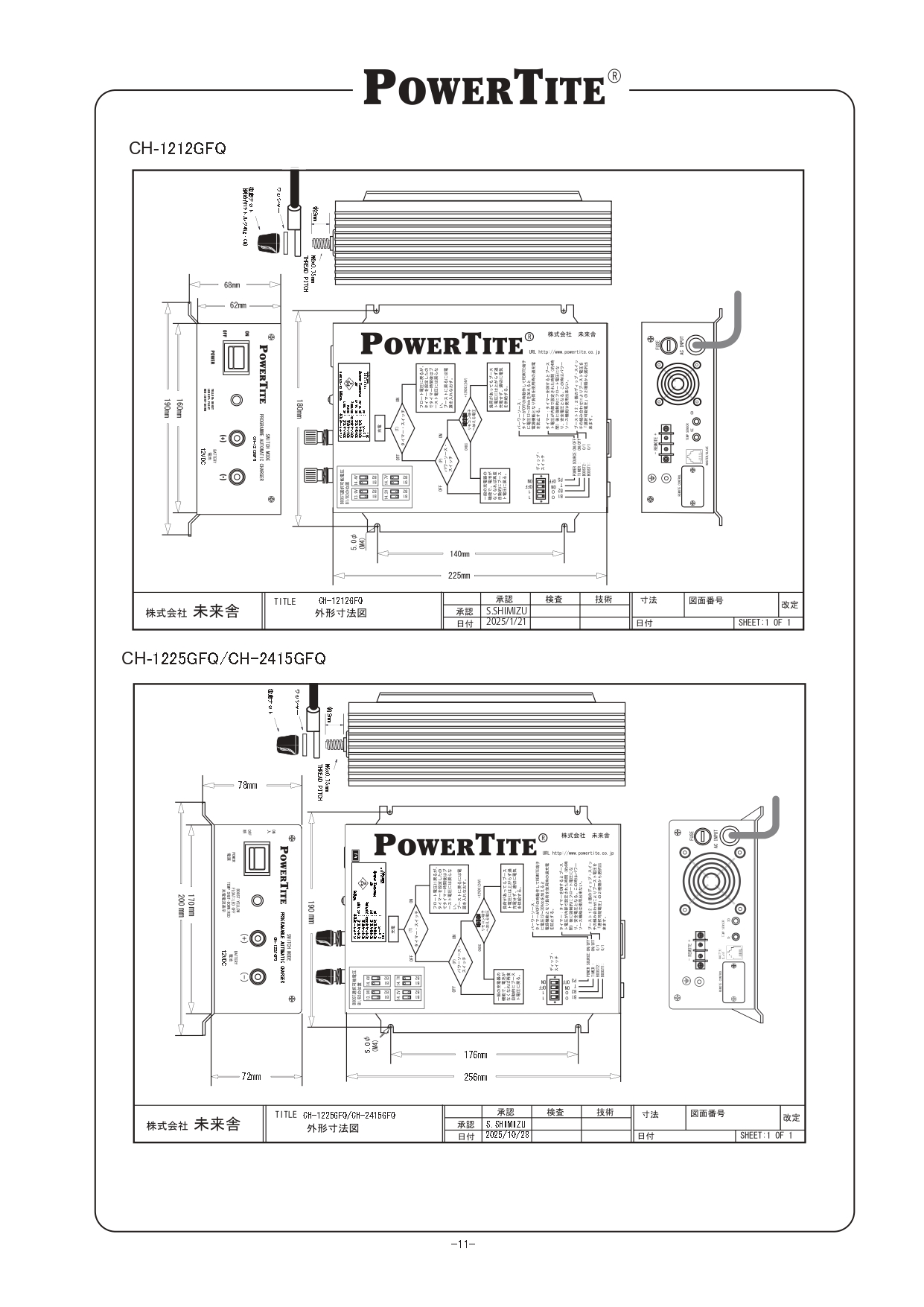

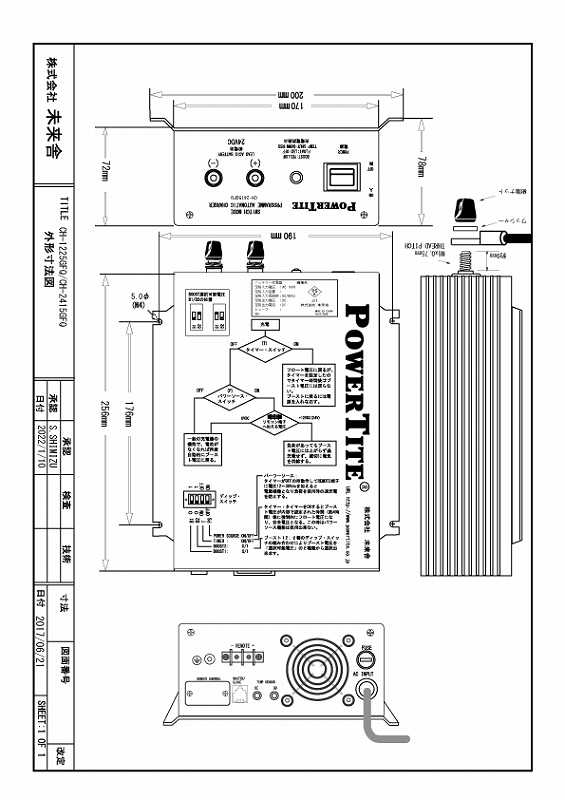

寸法 (W x H x D) ： 200x78x256mm
重量(約) ： 2.1kg
ファン
・50℃以上でファン動作開始
・45度以下でファン動作停止

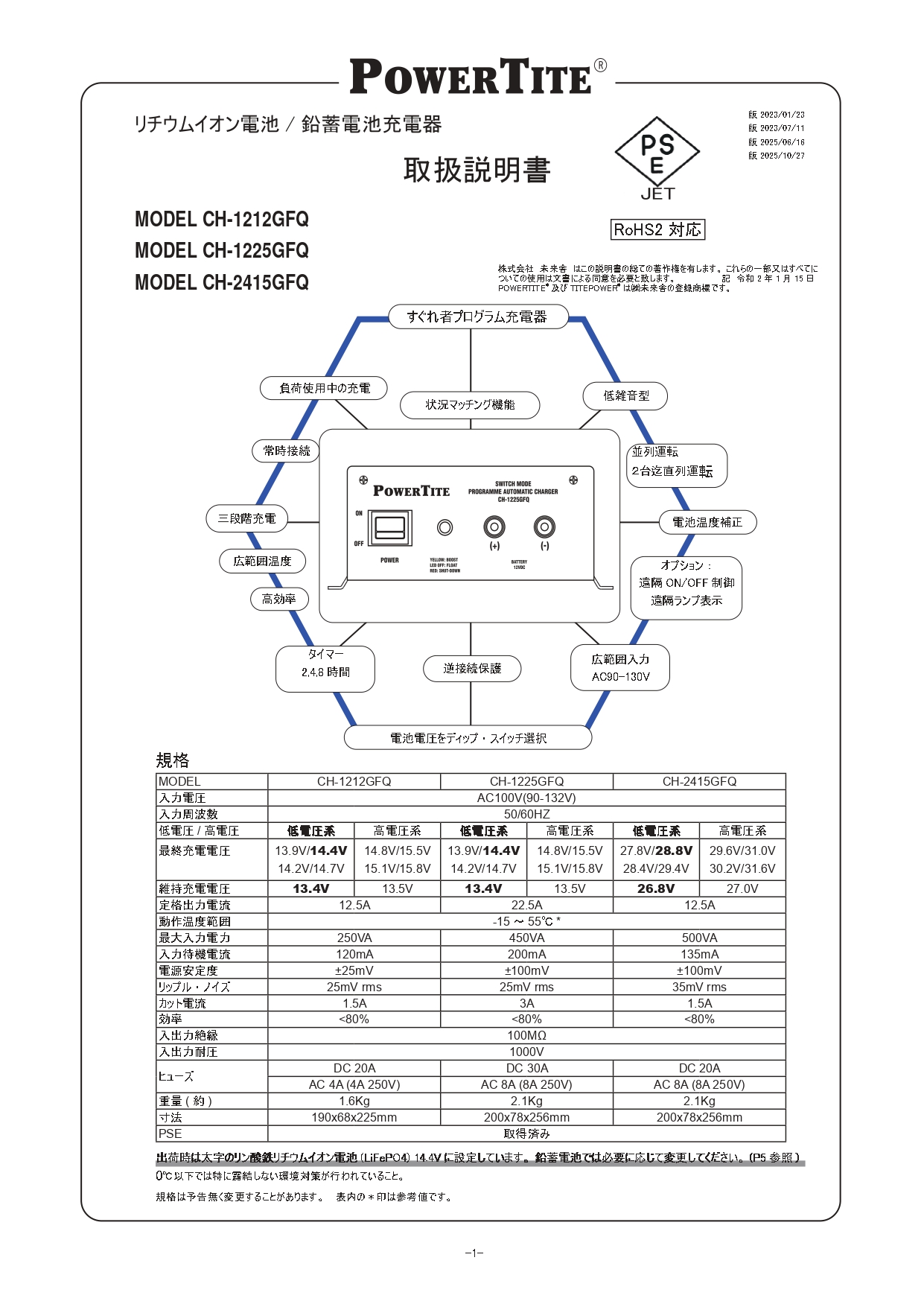

・取扱説明書 PDF：バッテリー充電器 POWER TITE 未来舎 CH-1225GFQ (鉛・リチウムイオン電池)
・メーカーのウェブサイトにリンク ： バッテリー充電器 POWER TITE 未来舎 CH-1225GFQ (鉛・リチウムイオン電池対応)
・オプション：TEMP-103
CH-GFPシリーズCH-GFQシリーズ、PV-D1Aシリーズに取り付け可能な温度センサー。 取り付けることで、電池の温度により充電電圧を補正、また電池温度が65℃になると充電出力を遮断する。電池温度が変化すると充電電圧を補正します
メーカー：パワータイト Power Tite / 株式会社未来舎（東京都）の紹介
当店の創業以来、２０年以上取引のある信頼と実績の電機メーカー
店長が未来舎を訪問した際のブログ記事
サポート対応は当店と株式会社未来舎で対応いたします。安心してお使いいただけます
### 未来舎のチャージコントローラーと充電器のリチウムイオン電池対応について
＊使用できるリチウムイオン電池の条件として下記記載を参考になさってください。尚、使用前には必ずリチウムイオン電池のメーカーに適合確認を行ってください
#### ■ 対応方針
株式会社未来舎 パワータイト Power Tite のチャージコントローラーおよび充電器は以下の条件を満たす **リン酸鉄リチウムイオン電池（LiFePO4）** に対応しています
- **BMS（バッテリーマネジメントシステム）を搭載** し、以下の機能を備えていること
- **過充電・過放電の制御機能**
- **電池のセル間のバランス調整機能**
上記の条件を満たしている **ほとんどのリン酸鉄リチウムイオン電池** は使用可能と考えられます
#### ■ 使用時の注意点
- **一部のリチウムイオン電池** では、電池自体の過充電・過電圧制御機能によって **充電ができない** 場合があります
→ ご使用予定の **電池メーカーにご確認** ください
- **電池の仕様書がある場合**、ある程度の適合可否を判断することが可能です
- **リン酸鉄リチウムイオン電池以外のリチウムイオン電池** については、個別にご相談ください
#### ■ 対応するリチウムイオン電池の条件
- **対応電池種類**
A. **リン酸鉄リチウムイオン電池（LiFePO4）**
B. **A且つ、以下の機能を持つBMSを搭載していること（必須条件）**
- **電池のセル間のバランス調整機能**
- **過充電・過放電の監視・制御機能**
BMSの要件（B）は必須となりますが、Aについては他の種類のリチウムイオン電池も個別に対応可能な場合がございます。電池メーカーと仕様をご用意の上お問い合わせください
■ 主な特徴
三段階充電（バルク → 吸収 → フロート）
状況マッチング機能（用途に合わせ充電動作変更）
温度補正充電および 過温度遮断
負荷を使用したまま充電可能
低雑音設計
逆接続保護
タイマー機能（2・4・8 時間）

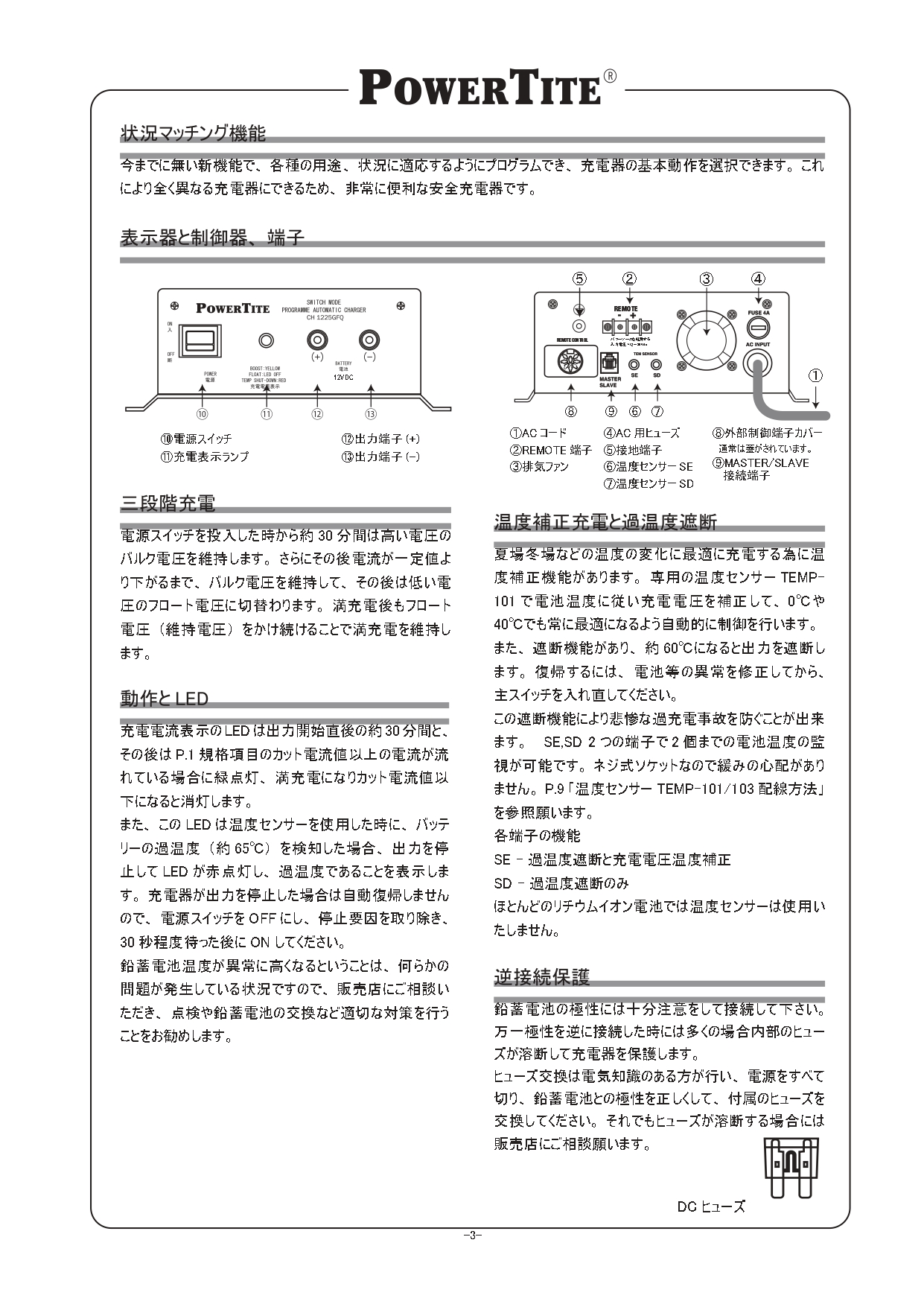

■ LED動作
緑点灯：充電中（カット電流以上）
消灯：満充電
赤点灯：温度異常検知 → 出力停止（再投入必要）

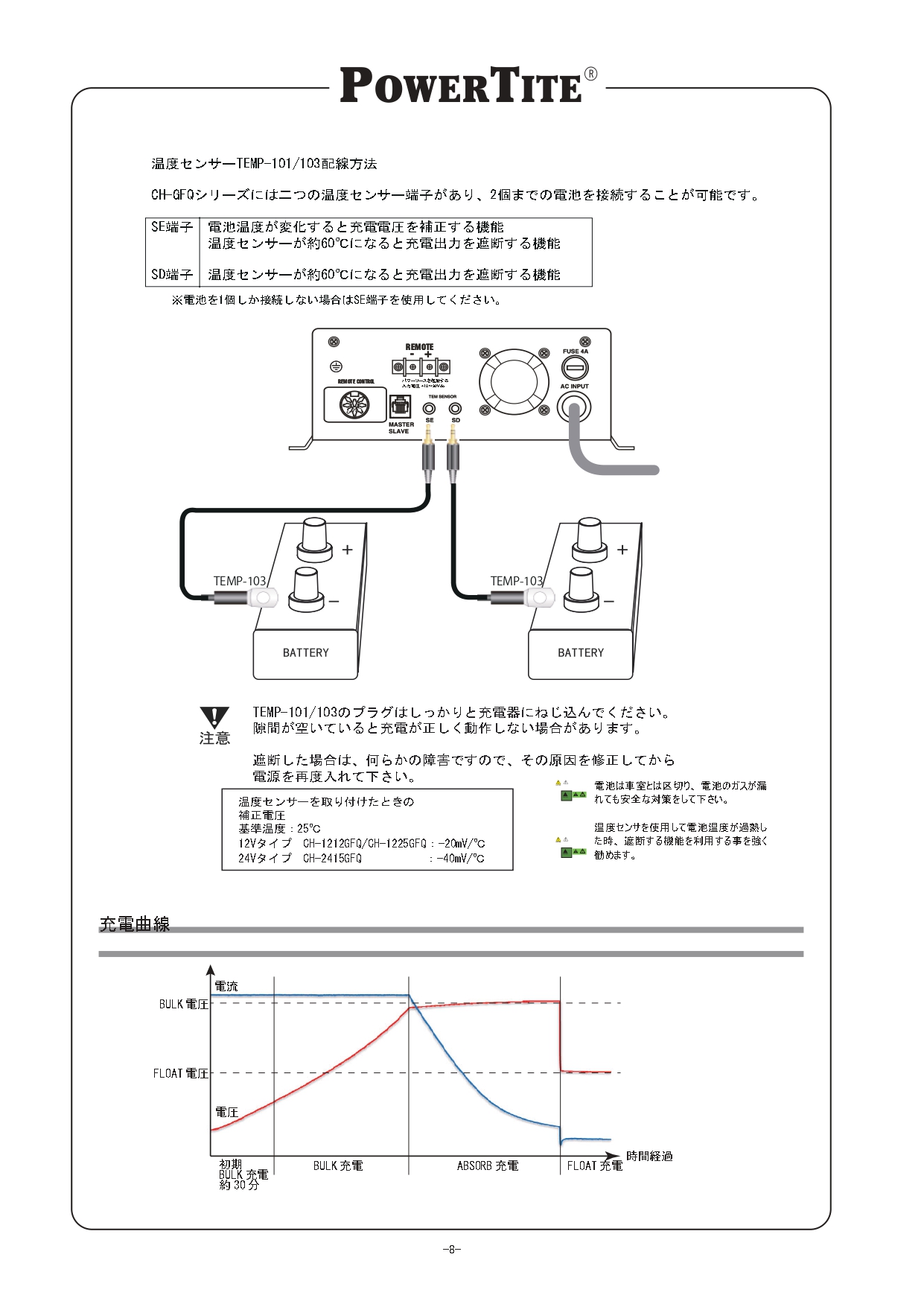

■ 温度センサー
TEMP-101 / TEMP-103対応
2ポイント測定可能（SE/SD端子）
約60℃で自動遮断

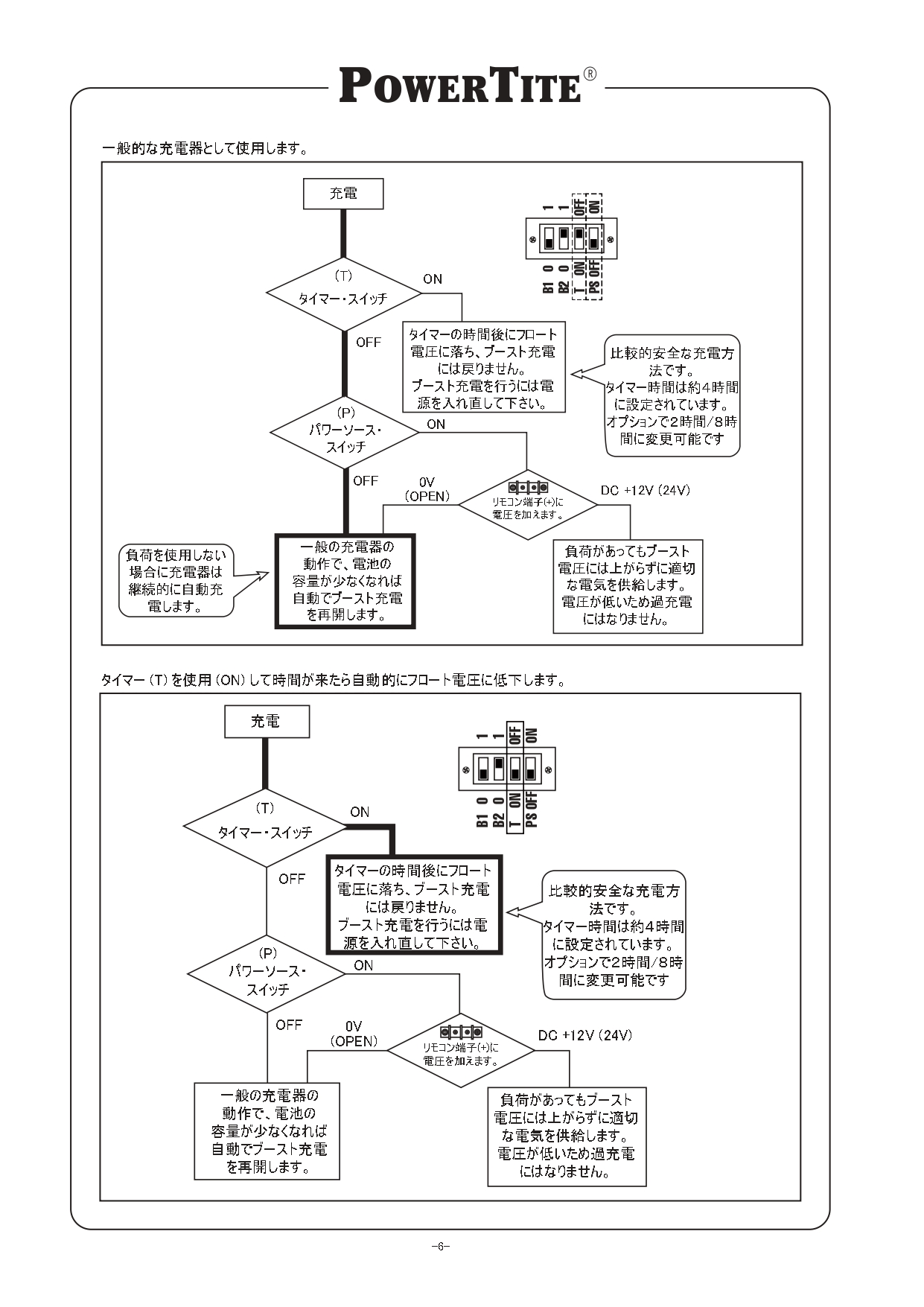

状況マッチング機能
今までに無い新機能で、 各種の用途、 状況に適応するようにプログラムでき、 充電器の基本動作を選択できます。 これ により全く異なる充電器にできるため、 非常に便利な安全充電器です。
全自動充電で、 通常、保守は必要ありません。自動で充電を終了しますので、本器を接続したままにすることができます。※負荷を使用したままの充電は取り扱い説明書をご覧ください
三段階充電
電源スイッチを投入した時から約30分間は高い電圧のバルク電圧を維持します。さらにその後電流が一定値より下がるまで、バルク電圧を維持して、その後は低い電 圧のフロート電圧に切替わります。満充電後もフロート電圧（維持電圧）をかけ続けることで満充電を維持します。
ファン
静かさを保つ為ためにファンのスピードを制御し , 下記の 様にに動作します。
50℃ 以上でファン動作開始
65℃ 以上でファン最大スピード
45℃ 以下でファン動作停止

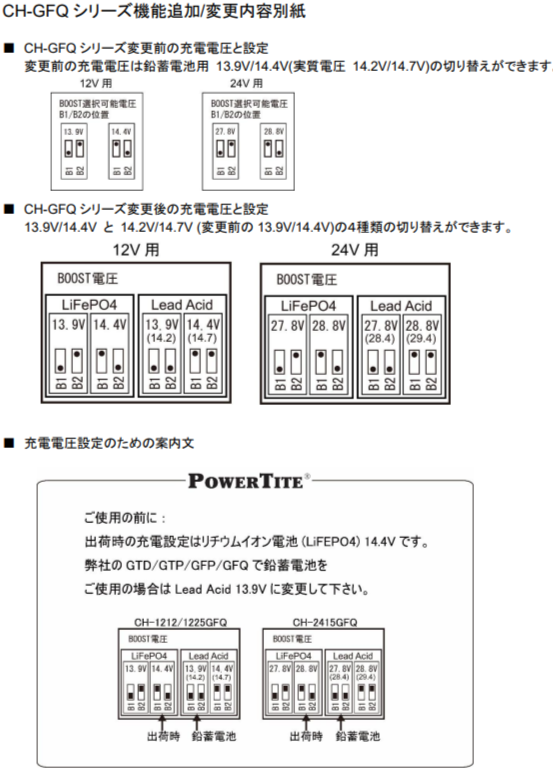

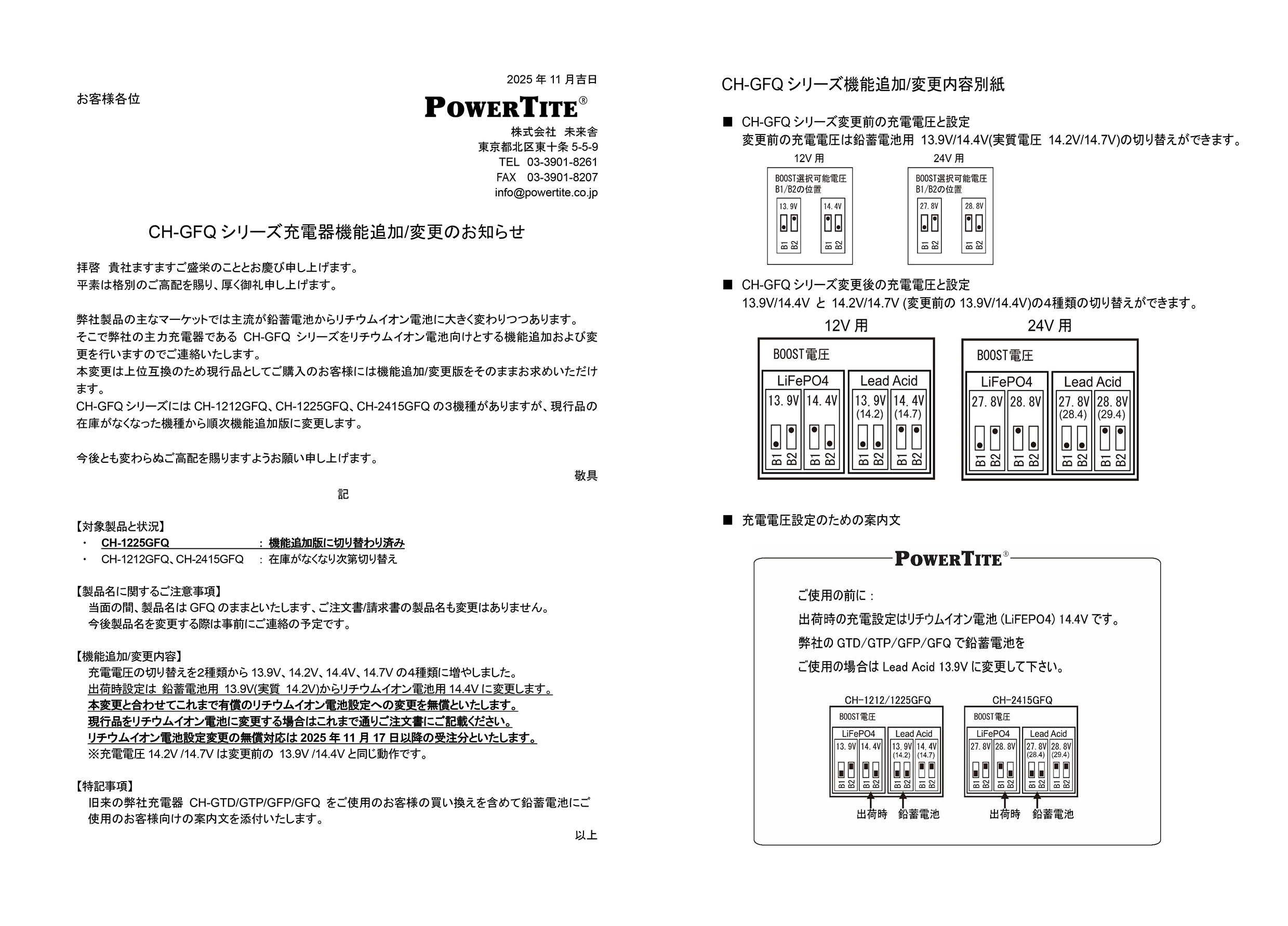

＊【機能追加/変更内容】2025年末から変更
充電電圧の切り替えを２種類から 13.9V、14.2V、14.4V、14.7V の４種類に増加
出荷時設定は 鉛蓄電池用 13.9V(実質 14.2V)からリチウムイオン電池用 14.4V に変更
鉛電池ご使用の際はお客様側で簡単に変更可能
| 型名 | CH-1225GFQ | |
|---|---|---|
| 入力電圧 | AC 90V - 132V | |
| 入力周波数 | 50/60Hz | |
| 最終(BULK)充電電圧 | 13.9V / 14.2V / 14.4V / 14.7V(標準品) 14.8V / 15.5V(高電圧品)※2 |
|
| 維持(FLOAT)充電電圧 | 13.4V(標準品) 13.5V(高電圧品) |
|
| 定格出力電流 | 22.5A | |
| 動作温度範囲 | -15℃ - +55ﾟC | |
| 最大入力電力 | 450VA | |
| 入力待機電流 | 200mA | |
| 電源安定度 | ±100mV(AC90V-132V) | |
| リップル・ノイズ | 25mV (rms) | |
| カット電流 | 3.0A | |
| 効率 | ||
| 温度センサー使用時の温度補正係数 | -20mV/℃ | |
| 入出力絶縁 | 100M Ω | |
| 入出力耐圧 | 1000V | |
| ヒューズ | DC 30A AC 8A (8A250V) |
|
| 寸法 (W x H x D) | 200x78x256mm | |
| 重量(約) | 2.1kg | |
| 備考 | ※2…負荷20A時電圧 | |
お客様向けQ&A（CH-GFQシリーズ）
Q1. CH-GFQシリーズはどんなバッテリーを充電できますか？
本製品は リン酸鉄リチウムイオン電池（LiFePO4） と 鉛蓄電池のどちらにも対応しています。

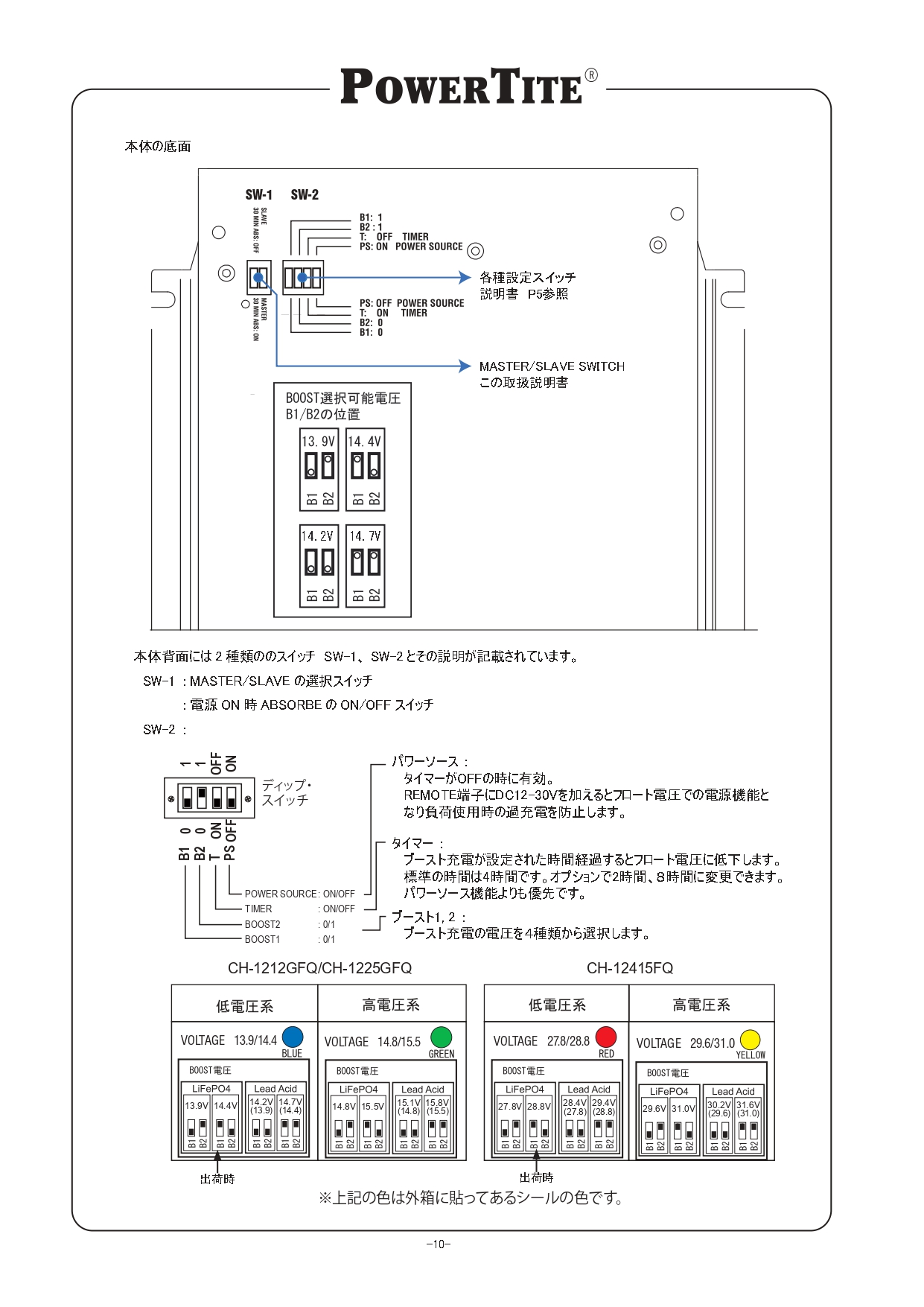

底面のディップスイッチで、最終充電電圧を電池種類に合わせて設定できます。
Q2. 自動で充電は止まりますか？
はい
充電は **三段階充電（バルク → 吸収 → フロート）**で行われ、満充電後は自動で電流が下がりフロート維持に移行します。
接続したままの常時維持充電にも対応しています。
Q3. 充電中にファンは常時動きますか？
いいえ。
静音設計で、温度に応じてファン回転が制御されます。
50℃以上：ファン動作開始
65℃以上：最大回転
45℃以下：停止
Q4. 温度センサーを使うメリットは何ですか？
別売の TEMP-101/103 を使用すると、バッテリー温度に合わせた充電電圧の自動補正、約60〜65℃での 過温度遮断による安全保護が可能になります。特に鉛蓄電池の過熱リスクを抑える効果があります。

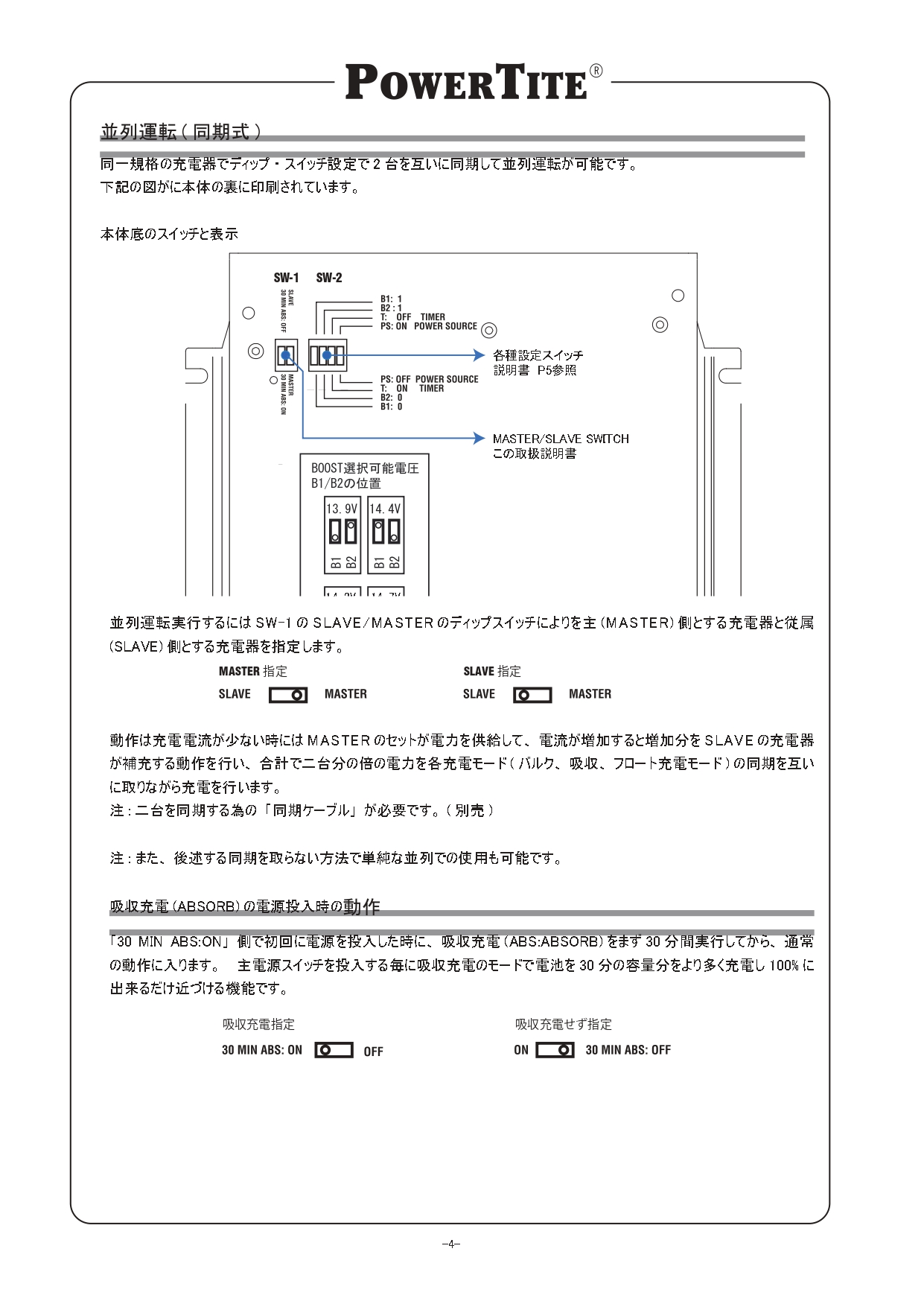

Q5. 並列または直列での使用はできますか？
はい

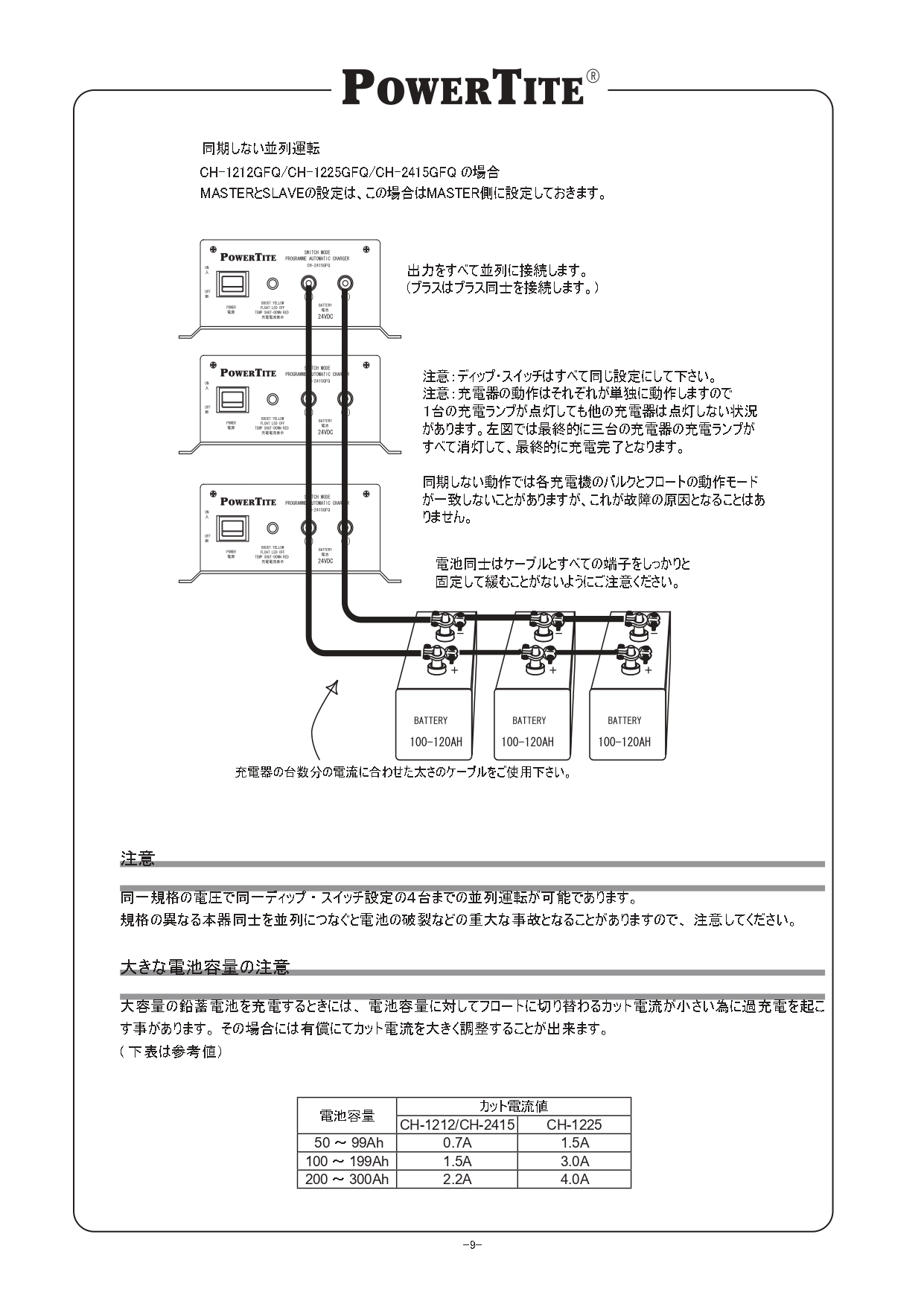

並列時は MASTER / SLAVE の設定が必要で、**同期ケーブル（別売）**を使用します。
異なる仕様同士の並列接続は故障や事故の原因となるため不可です。

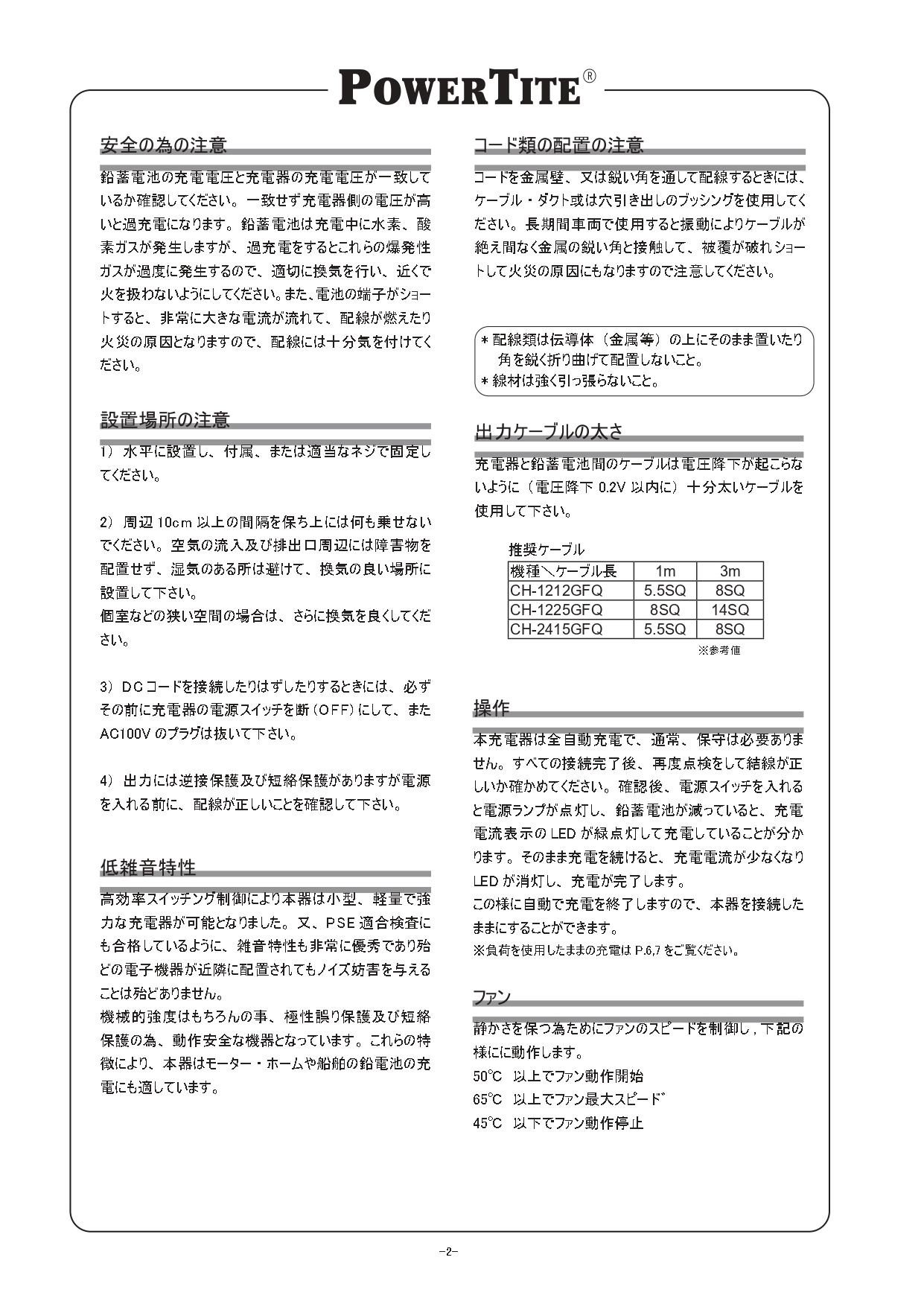

Q6. ケーブルはどれくらいの太さが必要ですか？
推奨例：
CH-1212GFQ：1m＝5.5sq、3m＝8sq
CH-1225GFQ：1m＝8sq、3m＝14sq
CH-2415GFQ：1m＝5.5sq、3m＝8sq
Q7. 大容量バッテリー（200Ah以上）でも使えますか？
使用可能ですが、容量が大きい場合はカット電流が小さく、吸収充電が長くなるため過充電のリスクがあります。必要に応じて、**メーカーにてカット電流の調整（有償）**が可能です。
Q8. 誤接続（プラスとマイナスの逆接続）したらどうなりますか？
内部ヒューズが溶断して保護します。ヒューズ交換は電気知識を持つ方のみで行い、再度正しい極性で接続してください。それでも溶断する場合は販売店へ相談を推奨します。
|
||
〇電池電圧をディップ・スイッチで選択 〇高効率 〇広範囲温度 〇状況マッチング機能 〇タイマー付き 〇負荷使用中の充電 〇常時接続 〇並列運転できます。同じ条件で４台まで並列運転ができます。 〇直列２台まで運転可能 〇逆接保護 〇3段階充電 〇すぐれ者プログラム充電器 〇RoHS対応 〇PSE規格 〇別売りの温度センサーを利用することで周囲温度に合わせて最適な充電が出来ます。 |
