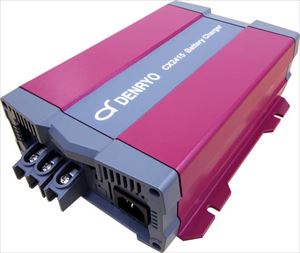

配線付き バッテリー充電器 24V 対応 / CX2415「加工済み cable 1.8m×2」
¥ 49,500 税込
加算ポイント：450pt
商品コード： 9090090010158900
こちらの配線付きはバッテリー接続用として、1.8mのケーブルとワニ口クリップ・圧着端子を付属。充電完了後に取り外す場合はワニ口クリップで、電源モードなどで常時接続の場合は圧着端子でしっかり接続、利用方法に合わせて使い分けてください。＊ケーブルに、ワニ口クリップ・圧着端子は取り付けておりませんのでお客様で取り付けてください。
☆ 豊富な種類のバッテリーに対応！ 鉛蓄電池，リチウムイオン，ゲル，AGMなど
☆ 簡単・安価に、UPS が作れます！
通常の充電のほか、電源モードでは、インバーターなどの負荷を使いながらの充電が可能です。
☆ 機種により、容量の違う複数のバッテリーに同時に充電できます。
推奨バッテリー : 24V 25Ah ～ 125Ah
適合バッテリー※ : 鉛蓄電池 / リチウムイオン / ゲル /AGM
充電電圧 : 28.8V / 29.4V (ディップスイッチで選択)
フロート電圧 : 27.6V / 27.0V (ディップスイッチで選択)
定格電流 : 12.5A
定格出力数 : 2
ESB出力数 : ---
ESB出力電圧/電流 : ---
充電方式 : 3段階充電方式
最大出力電流(1出力) : 12.5A
入力電圧範囲 : 100~240VAC
入力周波数 : 47~63Hz
力率 : PF>0.92(最大負荷時）
効率 : 90%
保護回路 : 短絡保護、高電圧保護、過温度保護
アラームサイン : NC./NO. リレーコンタクト出力
温度補正 : -10mV/0.5℃(オプション温度センサー使用）
スリープモード : リモコン(CR-1)またはディップスイッチで使用可能
リモートコントローラ : オプション CR-1 に対応
動作温度 : -20℃～50℃
動作湿度 : 20～90%RH 結露無きこと
安全規格 : EN60335-1,EN60335-2-29
EMI : EN55022;EN55024;EN61204-3;EN55014-1;EN55014-2
高調波電流 : EN61000-3-2;EN61000-3-3;EN61204-3;EN61000-6-1;EN61000-6-3
EMS : IEC61000-4-2,3,4,5,6,8,11;ENV50204
寸法 W×H×D (mm) : 183×72×243.4
重量 : 1.59kg
※本機は多様なバッテリーへの充電が可能ですが、安全にバッテリーへ充電するためには、充電を行うバッテリーの仕様及び特性を必ずバッテリーメーカーにご確認の上、ご利用ください。
メーカーのウェブサイトにリンク

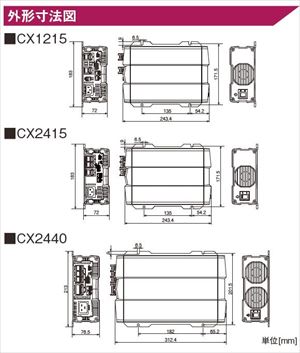

バッテリー充電器 24V 対応 CX1215 寸法図 (メーカーにリンク）pdf
バッテリー充電器 24V 対応 CX2415 寸法図 (メーカーにリンク）pdf
バッテリー充電器 24V 対応 CX2440 寸法図 (メーカーにリンク）pdf
＊コンセントに接続するケーブル(一次側)は標準付属です。約1.8m のAC100V用の入力電源ケーブルが付属されています。
出力ケーブルは付属していません。
充電器本体接続用の出力ケーブル丸型圧着端子が付属しています。
出力ケーブルの推奨サイズは下記の通りです。（別売り）
この充電器で利用できるケーブル長は 1.8m以内です。
・ CX1215 ： 10#AWG 5.27sq : KIV 5.5sq (link)
・ CX2415 ： 10#AWG 5.27sq : KIV 5.5sq (link)
| [ 多様なシーンで利用可能な高効率バッテリー充電器 ] |
鉛蓄電池，リチウムイオン，ゲル，AGMなど様々な種類のバッテリーの利用を可能にした充電器です。
最新のアクティブPFC(力率改善回路)の搭載により，力率は最大負荷時92%以上になり，無効電力とノイズを軽減しました。
充電効率も最大90%と高効率で，バッテリーを充電するのに無駄に電力を消費しない省電力設計の製品です。
動作モードは通常充電用のバルク，吸収，フロート「3段階充電モード」の他，
設定された電圧値で出力し続ける「電源モード」も加えました。
電源モードにより，負荷を使用しながらバッテリー容量を維持することができます。
出力ポートは複数あり，機種によっては三つの異なるバッテリーバンクを充電できます。
例えば，車両や船舶等でアイソレーターやセパレーターなどがなくても，メインバッテリーとサブバッテリーを同時に充電することができます。
オプションのリモートコントローラを取り付けることで遠隔操作及び監視ができ、システムの状態が一目でわかる様になっています。
一次側である入力側のコンセントに入り切りタイマーを入れることで任意の時間に自動で充電できます。深夜電力を使っての充電などに便利です。

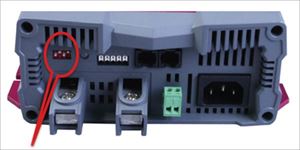

| [ ディップスイッチによる充電電圧を簡単設定 ] |
様々な種類のバッテリーに充電可能なカスタマイズ設定。
新モード「電源モード」を搭載
新モード「スリープモード」を搭載
同時に複数のバッテリーバンクへ充電可能
力率改善回路PFC(Power Factor Correction)を搭載
オプションのリモートコントローラCR-1で遠隔操作可能。
ディップスイッチの簡単な設定で、お客様の鉛蓄電池仕様に合わせた充電電圧、フロート電圧の設定ができます。
| [ 様々な種類のバッテリーに充電可能なカスタマイズ設定 ] |
充電電圧、充電時間をカスタマイズ設定できるため、
鉛蓄電池（ゲル、AGM)に加え、リチウムイオン、ニッケル・カドミウム等など様々な種類のバッテリーに充電することができます。
カスタマイズ設定は、事前にプログラミングを行う必要があるため、当店までお問い合せください。

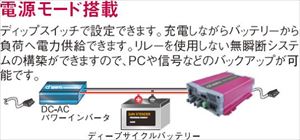

| [ 新モード「電源モード」を搭載 ] |
負荷を使用しながらバッテリーの容量が維持できるため、非常用電源や無瞬断の電源システムの構築ができます。
UPS のように使うには？
常時バッテリーに充電しながら、その電力を使うことで、
停電などの充電器の状況に関係なく負荷に電力が供給されます。
停電から復帰すると自動的にバッテリーに充電を始めます。
[ 深夜電力を使うには？ ]
入力側のコンセントに入り切りタイマーを利用することで、自動で深夜電力から蓄電、昼間にバッテリー電源を利用することが出来ます。
| [ 新モード「スリープモード」を搭載 ] |
CXシリーズは「スリープモード」を搭載しており、高温時のファンの動作と充電電流が変化します。その結果、ファンの動作音が小さくなり静音動作します。

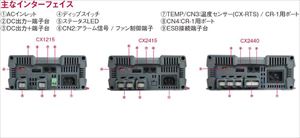

| [ 同時に複数台のバッテリー充電可能 ] |
1台の充電器で1度に複数台のバッテリーが充電出来ます。
CX1215：出力 1ポート、ESB出力※ 1ポート
CX2415：出力 2ポート
CX2440：出力 3ポート
※ESB出力は、エンジンスタートバッテリー用充電端子です。13.8V 2Aで充電します。
| [ PFC(Power Factor Correction)を搭載 ] |
高調波成分を抑制し、出力の安定化させ無駄な電力を抑えます。
| 型式 | CX1215 | CX2415 | CX2440 |
|---|---|---|---|
| 公称バッテリー電圧 |
12V
|
24V
|
|
| 推奨バッテリー容量 |
30~150Ah
|
25~125Ah
|
80~400Ah
|
| 型式 | CX1215 | CX2415 | CX2440 |
|---|---|---|---|
| 適合バッテリー※ |
鉛蓄電池 / リチウムイオン / ゲル /AGM
|
||
| 充電電圧 |
14.4V /14.7V
(ディップスイッチで選択) |
28.8V / 29.4V
(ディップスイッチで選択) |
|
| フロート電圧 |
13.8V /13.5V
(ディップスイッチで選択) |
27.6V / 27.0V
(ディップスイッチで選択) |
|
| 定格電流 |
15A
|
12.5A
|
40A
|
| 定格出力数 |
1
|
2
|
3
|
| ESB出力数 |
1
|
---
|
---
|
| ESB出力電圧/電流 |
13.8V / 2A
|
---
|
---
|
| 充電方式 |
3段階充電方式
|
||
| 最大出力電流(1出力) |
15A
|
12.5A
|
40A
|
| 入力電圧範囲 |
100~240VAC
|
||
| 入力周波数 |
47~63Hz
|
||
| 力率 |
PF>0.92(最大負荷時）
|
||
| 効率 |
87%
|
90%
|
90%
|
| 保護回路 |
短絡保護、高電圧保護、過温度保護
|
||
| アラームサイン |
NC./NO. リレーコンタクト出力
|
||

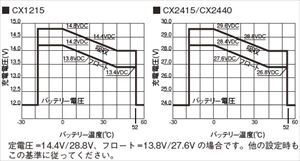

| 温度補正 |
-10mV/0.5℃(オプション温度センサー使用）
|
||
| スリープモード |
リモコン(CR-1)またはディップスイッチで使用可能 |
||
| リモートコントローラ |
オプション CR-1 に対応
|
||
| 動作温度 |
-20℃～50℃
|
||
| 動作湿度 |
20～90%RH 結露無きこと
|
||
| 安全規格 |
EN60335-1,EN60335-2-29
|
||
| EMI |
EN55022;EN55024;EN61204-3;EN55014-1;EN55014-2
|
||
| 高調波電流 |
EN61000-3-2;EN61000-3-3;EN61204-3;EN61000-6-1;
EN61000-6-3 |
||
| EMS |
IEC61000-4-2,3,4,5,6,8,11;ENV50204
|
||
| 寸法 W×H×D (mm) |
183×72×243.4
|
213×76.5×312.4
|
|
| 重量 |
1.59kg
|
3.87kg
|
|
|
標準価格(税抜) |
29,500円
|
41,500円
|
89,500円
|
| ※本機は多様なバッテリーへの充電が可能ですが、安全にバッテリーへ充電するためには、充電を行うバッテリーの仕様及び特性を必ずバッテリーメーカーにご確認の上、ご利用ください。 |
オプション
バッテリー充電器 CX 用 リモートコントローラ / CR-1
ON/OFF/スリープモードの切替。LED表示による充電状態とエラー表示
