バッテリー充電器 Power Tite 未来舎 24V 対応 / CH-2415AR
¥ 71,170 税込
加算ポイント：647pt
商品コード： 2000000000001132
☆ 豊富な種類のバッテリーに対応！ 鉛蓄電池，リチウムイオン，ゲル，AGMなど
☆ 簡単・安価に、UPS が作れます！
通常の充電のほか、電源モードでは、インバーターなどの負荷を使いながらの充電が可能です。
☆ 機種により、容量の違う複数のバッテリーに同時に充電できます。
適合バッテリー※ : 鉛蓄電池 / リチウムイオン / ゲル /AGM
※本機は多様なバッテリーへの充電が可能ですが、安全にバッテリーへ充電するためには、充電を行うバッテリーの仕様及び特性を必ずバッテリーメーカーにご確認の上、ご利用ください。
型名 ： CH-2415AR
入力電圧 ： AC 90V - 240V （200VACコード別売）
入力周波数 ： 47Hz - 63Hz
最終(BULK)充電電圧 ： 28.8V / 29.4V
維持(FLOAT)充電電圧 ： 27.0V / 27.6V
パワーソース電圧 ： 26.4V / 27.6V / 28.8V
定格出力電流 ： 12.5A
動作温度範囲 ： -20℃ - +50℃（結露無きこと）
定格入力容量 ： 410VA(AC100V)
効率 ： 90%（230VAC）
温度センサー使用時の温度補正係数 ： -20mV/0.5℃
入出力絶縁 ： 100MΩ
入出力耐圧 ： 4242V

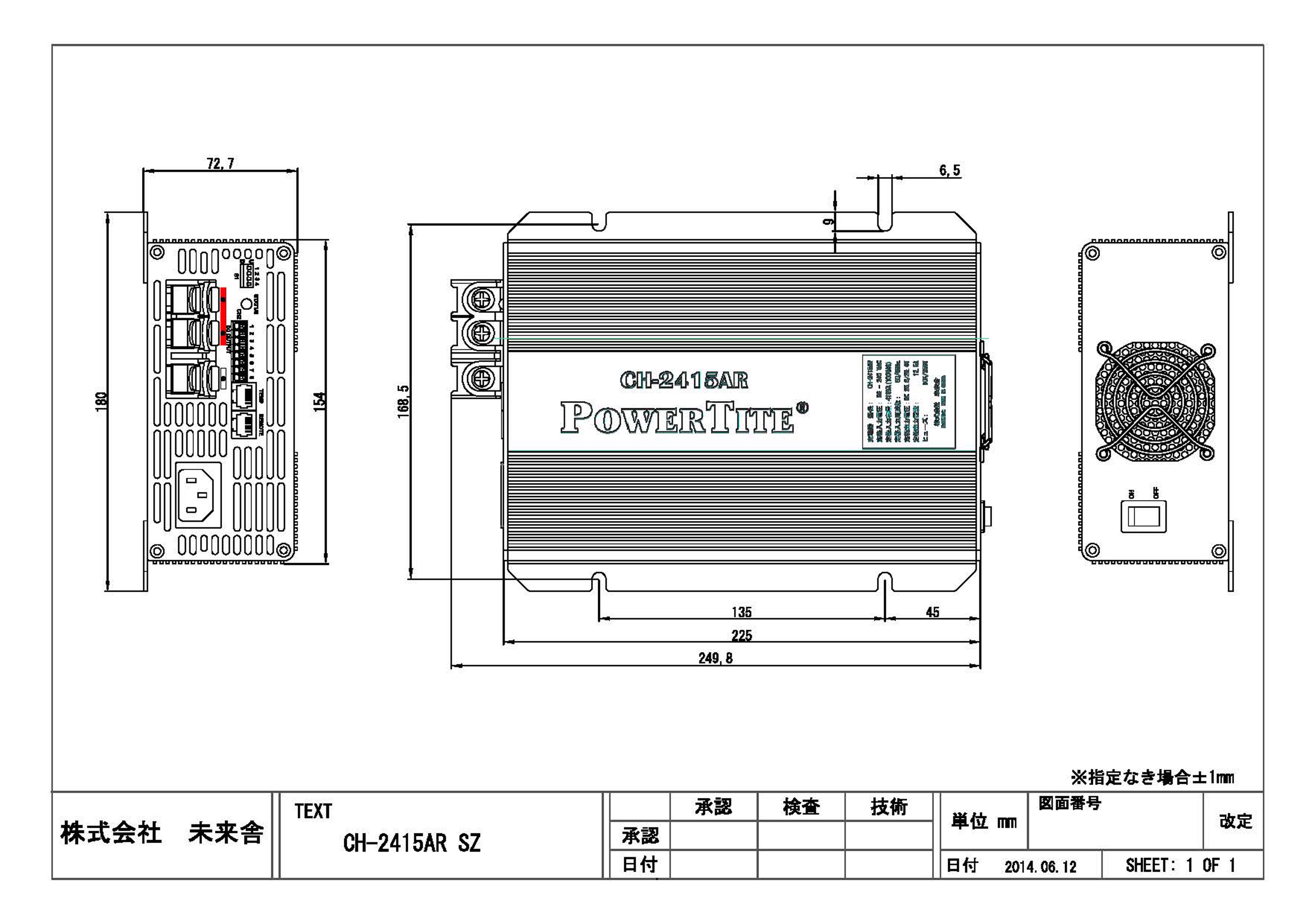

寸法 (W x H x D) ： 180 x 73 x 225 mm
重量(約) ： 2.2kg
◆コードリールを使う方に最適！
CH-____AR シリーズの特徴として、キャンプ場や屋外、工場などで、長距離のコードリールを使用した際に電圧が下がることに対する対策を施しております。
入力低電圧（約90V）までは稼働しますので安心して多くの場所で使用できます。
◆過充電防止が付いています
充電器の選択
各充電器に対応する電池容量の参考資料です。 正確にはご使用の電池のメーカーにお問い合わせ下さい。下記推奨電池は、 電池容量の 0.2C - 0.3C に基づいています。
[対応電池容量]
CH-1225AR： 75 - 125Ah ／ 予想充電時間： 6-24 時間
CH-1250AR： 150 - 250Ah ／ 予想充電時間： 6-24 時間
CH-1280AR： 240 - 400Ah ／ 予想充電時間： 6-24 時間
CH-2415AR： 50-80Ah ／ 予想充電時間： 6-24 時間
CH-2425AR： 80-125Ah ／ 予想充電時間： 6-24 時間
CH-2440AR： 120-200Ah ／ 予想充電時間： 6-24 時間
カット電流を 12.5％に変更すると上記の倍の電池容量まで使用可能です。
[対応電池容量]
CH-1225AR： 125-250Ah
CH-1250AR： 250-500Ah
CH-1280AR： 400-800Ah
CH-2415AR： 75-150Ah
CH-2425AR： 125-250Ah
CH-2440AR： 200-400Ah
24V系バッテリー充電器
○広AC入力範囲（90～240VAC)
○高効率、高信頼性
○バルク電圧(最終充電電圧)2種 フロート電圧（維持充電電圧）2種それぞれが個別に選択可能
○リモートコントローラー（オプション）による遠隔からの出力ON/OFF、FAN動作の変更、均等充電モードの実行※
○温度センサー（オプション）による充電電圧の補正
○パワーソース（電源）モード
○本体コネクタショートによる強制フロート動作により、負荷を使用しながら充電可能。これにより、過充電を防止する仕組みを構築できる。
○本体取り付けスカート金具が取り外し可能なため、省スペース化ができる
○板金ではなく、強固なアルミ・インジェクション筐体・放熱効果大
○大電流出力時も場所によらない安定性能
※12V系：フロート電圧+2.25V 24V系：フロート電圧+4.5V
＊コンセントに接続するケーブル(一次側)は標準付属です。約1.8m のAC100V用の入力電源ケーブルが付属されています。
出力ケーブルは付属していません。
充電器本体接続用の出力ケーブル丸型圧着端子が付属しています。
出力ケーブルの推奨サイズは下記の通りです。（別売り）
この充電器で利用できるケーブル長は 1.8m以内です。
[共通]
○強制フロート機能付き充電器
○ユニバーサル AC 入力（90 ～ 264VAC）
○強制フロート遠隔制御
○パワーソースモード 電圧３段階
○PFC 回路
○鉛 ,GEL,AGM 電池に適用
○LiFe 電池の充電にも使用可能 ※制限有り※ 動作確認済み Li-Fe 電池はお問い合わせ下さい。
○サイレントモード・2 段階ファンスピード制御
○出力警告信号
○高効率 , 高信頼性
○調整モード・電池再生機能
○ESB 端子 13.8V 2A の出力機能(CH-1225AR)
○2G 振動試験対応
○アルミ筐体で堅牢・放熱効果大
○取付金具脱着可能
○AC 自動低減機能
○カット電流変更 6.25 , 25 オプション
保護回路
短絡 ・ 過電圧 ・ 過温度 ・ 電圧低下
・AC ケーブル
100V 15A (CH-1280AR/CH-2440AR 用)
200V ※圧着端子
バッテリーの接続
バッテリーを充電器の DC 出力端子 - と DC 出力端子 + に接続します。
本充電器は、+ 端子に複数のバッテリーを接続できるように端子が分かれていますが、１つの端子は最大 40A までとなっております。
CH-1250AR/CH-1280AR にて40A以上を出力する際には付属のショートバーにて DC 出力端子 + を接続して下さい。ショートバーは、充電器を裏返しにして専用のネジで取り付けます。
複数のバッテリーをご使用の際には後述の 「充電器接続図」 をご参照下さい。
○オプション
・電圧温度補正 温度センサー TEMP-300
ケーブル 約 7.5m
・リモートコントローラー REMO-300
ケーブル 約 7.5m
均等充電 (EQ) モード REMO-300 ON/OFF 可能
[PDFファイル]
取り扱い説明書 共通 Power Tite 未来舎 バッテリー充電器 CH
バッテリー充電器 Power Tite 未来舎 12V 対応 / CH-1225AR
バッテリー充電器 Power Tite 未来舎 12V 対応 / CH-1250AR
バッテリー充電器 Power Tite 未来舎 12V 対応 / CH-1280AR
バッテリー充電器 Power Tite 未来舎 24V 対応 / CH-2415AR
バッテリー充電器 Power Tite 未来舎 24V 対応 / CH-2425AR
バッテリー充電器 Power Tite 未来舎 24V 対応 / CH-2440AR
リモートコントローラー Power Tite 未来舎 REMO-300
ディップスイッチによる充電電圧を簡単設定
お客様の鉛蓄電池仕様に合わせた充電電圧、フロート電圧の設定ができます。
様々な種類のバッテリーに充電可能なカスタマイズ設定
新モード「電源モード」を搭載
新モード「スリープモード」を搭載
同時に複数のバッテリーバンクへ充電可能
力率改善回路PFC(Power Factor Correction)を搭載
オプションのリモートコントローラCR-1で遠隔操作可能
豊富なラインアップ
| [ 多様なシーンで利用可能な高効率バッテリー充電器 ] |
鉛蓄電池，リチウムイオン，ゲル，AGMなど様々な種類のバッテリーの利用を可能にした充電器です。
最新のアクティブPFC(力率改善回路)の搭載により，力率は最大負荷時92%以上になり，無効電力とノイズを軽減しました。
充電効率も最大90%と高効率で，バッテリーを充電するのに無駄に電力を消費しない省電力設計の製品です。
動作モードは通常充電用のバルク，吸収，フロート「3段階充電モード」の他，
設定された電圧値で出力し続ける「電源モード」も加えました。
電源モードにより，負荷を使用しながらバッテリー容量を維持することができます。
出力ポートは複数あり，機種によっては三つの異なるバッテリーバンクを充電できます。
例えば，車両や船舶等でアイソレーターやセパレーターなどがなくても，メインバッテリーとサブバッテリーを同時に充電することができます。
オプションのリモートコントローラを取り付けることで遠隔操作及び監視ができ、システムの状態が一目でわかる様になっています。
一次側である入力側のコンセントに入り切りタイマーを入れることで任意の時間に自動で充電できます。深夜電力を使っての充電などに便利です。
| [ ディップスイッチによる充電電圧を簡単設定 ] |
様々な種類のバッテリーに充電可能なカスタマイズ設定。
新モード「電源モード」を搭載
新モード「スリープモード」を搭載
同時に複数のバッテリーバンクへ充電可能
力率改善回路PFC(Power Factor Correction)を搭載
オプションのリモートコントローラCR-1で遠隔操作可能。
ディップスイッチの簡単な設定で、お客様の鉛蓄電池仕様に合わせた充電電圧、フロート電圧の設定ができます。
| [ 様々な種類のバッテリーに充電可能なカスタマイズ設定 ] |
充電電圧、充電時間をカスタマイズ設定できるため、
鉛蓄電池（ゲル、AGM)に加え、リチウムイオン、ニッケル・カドミウム等など様々な種類のバッテリーに充電することができます。
カスタマイズ設定は、事前にプログラミングを行う必要があるため、当店までお問い合せください。
| [ 新モード「電源モード」を搭載 ] |
負荷を使用しながらバッテリーの容量が維持できるため、非常用電源や無瞬断の電源システムの構築ができます。
UPS のように使うには？
常時バッテリーに充電しながら、その電力を使うことで、
停電などの充電器の状況に関係なく負荷に電力が供給されます。
停電から復帰すると自動的にバッテリーに充電を始めます。
[ 深夜電力を使うには？ ]
入力側のコンセントに入り切りタイマーを利用することで、自動で深夜電力から蓄電、昼間にバッテリー電源を利用することが出来ます。
