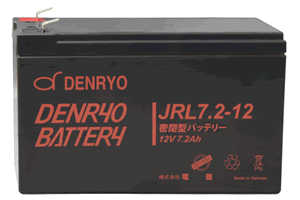

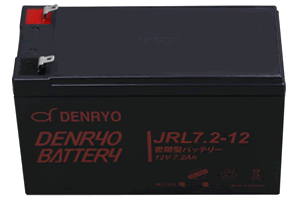

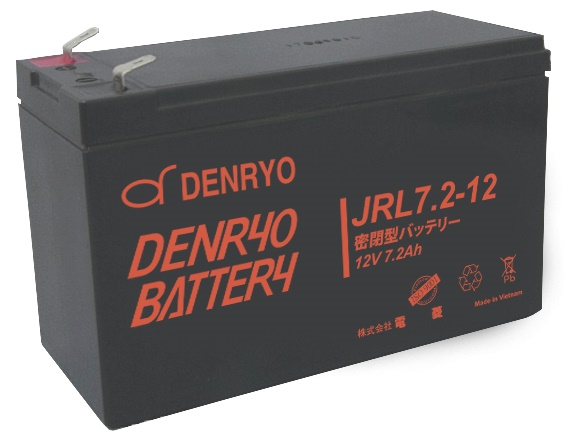

DENRYO 電菱 ディープサイクルバッテリ 12V ／ JRL7.2-12
¥ 8,632 税込
加算ポイント：78pt
商品コード： 2000000000001175
完全密閉型
・JRLシリーズ
長寿命タイプ
「JRL7.2-12」は，スタンバイ用途に特化した長寿命タイプ鉛蓄電池 です。

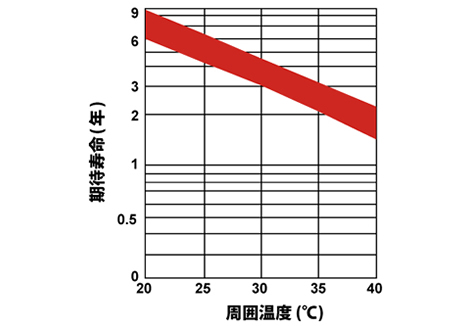

フロート状態においての期待寿命が 6～9 年※と長寿命です。
スタンバイ用途に特化した長寿命タイプ鉛蓄電池です。
サーバーやエレベータのバックアップ電源，UPS(無停電電源装置）， 防災・防犯システムなどの信頼性が求められるアプリケーションの電源として採用が期待されます。
従来のレギュラータイプ「JR7.2-12」期待寿命３～5 年に対し，約 2 倍 長く使えます。バッテリーの交換間隔が長くなるため，メンテナンスコストを抑えることができます。
型式 JRL7.2-12
公称電圧 ： 12V

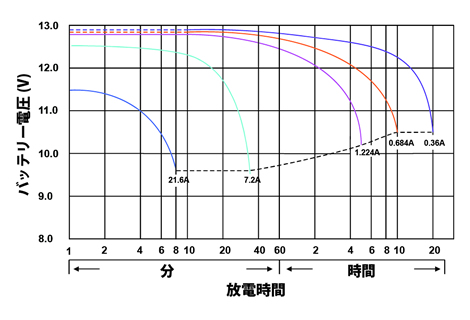

定格容量(終止電圧) 20時間率 ： 7.2Ah(10.5V)
定格容量(終止電圧) 10時間率 ： 6.84Ah(10.5V)
定格容量(終止電圧) 5時間率 ： 6.12Ah(10.2V)
定格容量(終止電圧) 1C ： 4.56Ah(9.6V)
定格容量(終止電圧) 3C ： 2.88Ah(9.6V)
内部抵抗(1kHz) ： 22mΩ
最大放電電流(5秒間) ： 108A
最大充電電流 ： 2.16A
スタンバイ用途 フロート充電電圧 ： 13.5～13.8V
推奨充電電圧 温度補正 ： -3.0mV/℃/セル
動作温度範囲 充電 ： -15～40℃
動作温度範囲 放電 ： -15～50℃
動作温度範囲 保管 ： -15～40℃

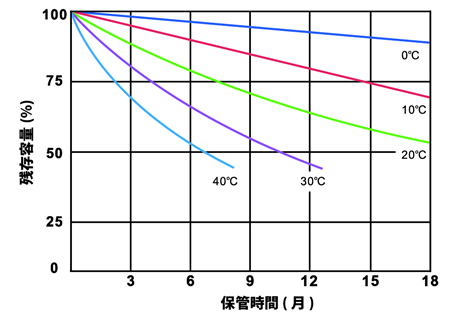

容量保存特性(20℃) 1ヶ月 ： 92%
容量保存特性(21℃) 3ヶ月 ： 90%
容量保存特性(22℃) 6ヶ月 ： 80%
端子形状 ： ファストン端子＃187
筐体素材 ： ABS(難燃性UL94 HBクラス)
寸法 長さ ： 151mm
寸法 幅 ： 65mm
寸法 高さ ： 94mm
寸法 総高 ： 102mm
重量 ： 2.4kg
標準価格(税抜） ： オープン
JRL7.2-12の外形寸法図(PDFファイル)
データシート
|
型式
|
JRL7.2-12
|
|
|---|---|---|
| 公称電圧 |
12V
|
|
| 定格容量(終止電圧) | 20時間率 |
7.2Ah(10.5V)
|
| 10時間率 |
6.84Ah(10.5V)
|
|
| 5時間率 |
6.12Ah(10.2V)
|
|
| 1C |
4.56Ah(9.6V)
|
|
| 3C |
2.88Ah(9.6V)
|
|
| 内部抵抗(1kHz) |
22mΩ
|
|
| 最大放電電流(5秒間) |
108A
|
|
| 最大充電電流 |
2.16A
|
|
| スタンバイ用途 推奨充電電圧 |
フロート充電電圧 |
13.5～13.8V
|
| 温度補正 |
-3.0mV/℃/セル
|
|
| 動作温度範囲 | 充電 |
-15～40℃
|
| 放電 |
-15～50℃
|
|
| 保管 |
-15～40℃
|
|
| 容量保存特性(20℃) | 1ヶ月 |
92%
|
| 3ヶ月 |
90%
|
|
| 6ヶ月 |
80%
|
|
| 端子形状 |
ファストン端子＃187
|
|
| 筐体素材 |
ABS(難燃性UL94 HBクラス)
|
|
| 寸法 | 長さ |
151mm
|
| 幅 |
65mm
|
|
| 高さ |
94mm
|
|
| 総高 |
102mm
|
|
| 重量 |
2.4kg
|
|
| 標準価格(税抜） |
オープン
|
|

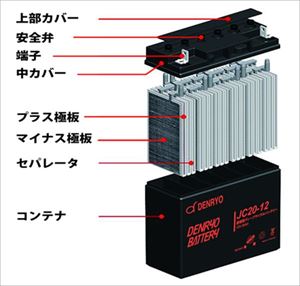

[バッテリイラスト画像の説明]
上部カバー
安全弁の緩みを防ぐ、ABSプラスチック製カバーです。
安全弁
バッテリーへ酸素の侵入を防ぎ、バッテリー内部の圧力が0.5kgf/cm2を上回った場合にガスを放出するクロロプレンゴム製の逆止弁です。
端子
プラス端子は赤、マイナス端子は黒です。
中カバー
エポキシでコンテナを密閉するABSプラスチック製カバーです。
プラス極板/マイナス極板
極板格子に鉛ペーストを塗布し、硬化、形成プロセスにより、ペーストを二酸化鉛活性物質に変化させます。極板格子は鉛カルシウム合金でできており、鉛ペーストは酸化鉛と硫酸の化合物です。
セパレータ
プラス極板とマイナス極板の間にある極板のショートを防ぎ、電解液を貯蔵する吸収性ガラスマットです。
コンテナ
極板と電解液を覆うABSプラスチック製カバーです。
・JRシリーズ - レギュラータイプ
スタンバイ電源として、UPS（無停電電源装置）、防災・防犯システム、非常用設備に適しています。また、サイクル用途での使用も可能で、放電深度５０％を推奨します。
|
型式
|
電圧
|
定格容量(Ah)
|
寸法
|
重量
kg |
標準価格
(税抜) |
|||
|---|---|---|---|---|---|---|---|---|
|
5h
|
20h
|
長さ
mm |
幅
mm |
高さ
mm |
||||
|
(10h)
|
||||||||
|
JR4-6
|
6
|
3.4
|
4
|
70
|
47
|
102
|
0.75
|
2,900
|
|
JR0.7-12
|
12
|
0.6
|
0.7
|
96
|
25
|
62
|
0.40
|
4,000
|
|
JR1.2-12
|
12
|
1.02
|
1.2
|
48
|
97
|
50
|
0.59
|
3,700
|
|
JR7.2-12
|
12
|
6.12
|
7.2
|
151
|
65
|
94
|
2.40
|
5,400
|
|
JR26-12
|
12
|
22.1
|
26
|
166
|
175
|
125
|
9.30
|
18,900
|
|
JR55-12
|
12
|
46.8
|
55
|
226
|
135
|
207
|
17.0
|
34,500
|
|
JR62-12
|
12
|
52.7
|
(62)
|
226
|
135
|
207
|
18.7
|
38,000
|
|
JR65-12
|
12
|
55.3
|
65
|
350
|
167
|
179
|
20.9
|
39,700
|
|
JR100-12
|
12
|
85
|
(100)
|
307
|
168
|
208
|
29.5
|
56,700
|
|
JR110-12
|
12
|
93.5
|
(110)
|
338
|
170
|
212
|
32.5
|
65,800
|
|
JR130-12
|
12
|
110.5
|
(130)
|
483
|
170
|
240
|
42.6
|
73,400
|
|
JR150-12
|
12
|
127.5
|
(150)
|
483
|
170
|
240
|
45.5
|
80,800
|
|
JR200-12
|
12
|
170
|
(200)
|
522
|
238
|
219
|
66.5
|
116,200
|
|
JR230-12
|
12
|
195.5
|
(230)
|
522
|
238
|
219
|
73.2
|
132,600
|
・JCシリーズ - ディープサイクルタイプ
繰り返し充電の耐久性に優れており、新放電でも長寿命です。独立型太陽光発電システム、オフグリッド電源、モバイル電源などに適しています。
|
型式
|
電圧
|
定格容量(Ah)
|
寸法
|
重量
kg |
標準価格
(税抜) |
|||
|---|---|---|---|---|---|---|---|---|
|
5h
|
20h
|
長さ
mm |
幅
mm |
高さ
mm |
||||
|
(10h)
|
||||||||
|
JC5-12
|
12
|
4.25
|
5
|
90
|
70
|
101
|
1.90
|
5,100
|
|
JC10-12
|
12
|
8.5
|
10
|
151
|
65
|
112
|
3.29
|
7,700
|
|
JC12-12
|
12
|
10.2
|
12
|
151
|
98
|
93
|
4.02
|
9,000
|
|
JC20-12
|
12
|
17
|
20
|
181
|
76
|
167
|
5.95
|
13,600
|
|
JC30-12
|
12
|
25.5
|
30
|
166
|
126
|
176
|
10.5
|
19,600
|
|
JC36-12
|
12
|
30.6
|
36
|
196
|
130
|
158
|
10.7
|
22,600
|
|
JC40-12
|
12
|
34
|
40
|
199
|
166
|
171
|
13.5
|
25,500
|
|
JC50-12
|
12
|
42.5
|
50
|
199
|
166
|
171
|
14.3
|
31,400
|
|
JC75-12
|
12
|
63.75
|
(75)
|
260
|
170
|
202
|
24.4
|
46,700
|
・JHシリーズ - ハイレートタイプ
急速放電対応、瞬間的に大電力を取り出せます。小型電動リールの電源などにも利用可能です。
|
型式
|
電圧
|
定格容量
|
寸法
|
重量
kg |
標準価格
(税抜) |
|||
|---|---|---|---|---|---|---|---|---|
|
15min
wh |
20h
Ah |
長さ
mm |
幅
mm |
高さ
mm |
||||
|
JH3.3-12
|
12
|
19.5
|
3.3
|
134
|
67
|
59.5
|
1.3
|
5,400
|
|
JH7-12
|
12
|
42
|
7
|
151
|
65
|
94
|
2.2
|
6,800
|
|
JH9-12
|
12
|
54
|
9
|
151
|
65
|
94
|
2.7
|
9,000
|
