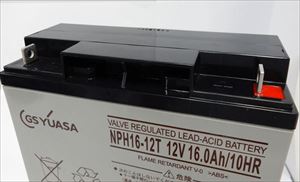

【無料配達／正規品】GS YUASA バッテリー NPH16-12T
¥ 31,258 税込
加算ポイント：284pt
商品コード： 2000000000000803
[正規品]
信頼の日本メーカー GS YUASA （ジーエス・ユアサ）
重量 6.2kg
公称電圧 12V
定格容量 16Ah
本体寸法 181×76×167mm
端子形状：ボルトナット（ボルトM5)
特長
高率放電タイプ
■UPSなどの短時間放電用途に威力を発揮します。
■蓄電池設備型式認定品※（消防法用途への使用認定品）
※一部品種を除いて蓄電池設備型式認定品です。
用途
■UPS ■CATV ■防災防犯システム機器 ■通信システム機器
小形制御弁式鉛蓄電池 NPH/PXシリーズ
蓄電池要項表
| タイプ | シリーズ名 | GSユアサ 形式 |
公称 電圧 （V） |
定格容量 （Ah） （注1） |
外形寸法（mm） | 質量 （約kg） |
端子 形状 |
端子 位置 |
蓄電池 設備形式 認定 |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 総高さ （TH） |
箱高さ （BH） |
幅 （W） |
長さ （L） |
|||||||||
| 高率放電 タイプ |
NPHシリーズ | NPH2-12 | 12 |
2.0 |
88 | 84 | 51 | 68 | 0.9 | F1 | 13 | × |
| NPH3.2-12 | 3.2 | 64 | 60 | 67 | 134 | 1.5 | F1 | 12 | ○ | |||
| NPH5-12 | 5.0 | 106 | 102 | 70 | 90 | 2.0 | F2 | 11 | ○ | |||
| NPH12-12 | 12.0 | 98 | 94 | 98 | 151 | 4.2 | F2 | 3 | ○ | |||
| NPH16-12T | 16.0 | 167 | 167 | 76 | 181 | 6.2 | B1 | 7 | ○ | |||
| PXシリーズ | PX12026 | 2.6 | 65 | 60 | 34 | 178 | 1.0 | F1 | 3 | × | ||
| PX12050SHR | 5.0 | 105.5 | 102 | 70 | 90 | 2.0 | F2 | 11 | × | |||
（注1）
NPHシリーズの定格容量は10時間率容量です。
PXシリーズの定格容量は20時間率容量です。

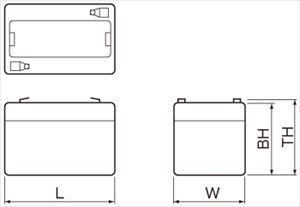

蓄電池外形図

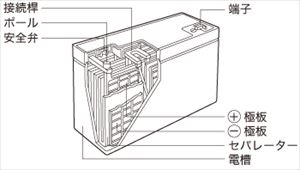

蓄電池構造図
小形制御弁式鉛蓄電池 NPH/PXシリーズ

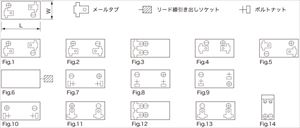

端子形状
端子位置
小形制御弁式鉛蓄電池 NPH/PXシリーズ
定電圧充電仕様
| 項目 | スタンバイユース | |
|---|---|---|
| NPHシリーズ | PXシリーズ | |
| 充電方式 | 定電圧充電 | |
| 設定電圧（V/セル）25℃ | 2.275±0.025 | |
| 設定電圧･温度係数（mV/℃･セル） | −3 | |
| 初期最大充電電流 （C10A）NPHシリーズ/（C20A）PXシリーズ |
0.25 | |
| 温 度（℃） | −15～＋40 | |
●温度勾配の基準温度：25℃
●推奨使用温度範囲：0～40℃
期待寿命
| シリーズ名 | NPHシリーズ PXシリーズ |
|---|---|
| 取替え時期の目安 | 3年（25℃） |
期待寿命とは、高温フロート加速寿命試験で得られた耐久期間を25℃での実使用状態の期間に換算推定した年数です。
一定条件使用下で推定した期待寿命は、全ての条件下での蓄電池寿命を保証する値ではありません。
放電電流と放電終止電圧の関係
| 放電電流 | 放電終止電圧 |
|---|---|
| 0.2C10A未満 | 1.75V/セル |
| 0.2C10A以上 0.5C10A未満 | 1.70V/セル |
| 0.5C10A以上 1.0C10A未満 | 1.55V/セル |
| 1.0C10A以上 | 1.30V/セル |
| 放電電流 | 放電終止電圧 |
|---|---|
| 0.01C20A未満 | 1.90V/セル |
| 0.01C20A以上 0.2C20A未満 | 1.75V/セル |
| 0.2C20A以上 0.5C20A未満 | 1.70V/セル |
| 0.5C20A以上 1.0C20A未満 | 1.60V/セル |
| 1.0C20A以上 2.0C20A未満 | 1.50V/セル |
| 2.0C20A以上 3.0C20A未満 | 1.35V/セル |
| 3.0C20A以上 | 1.00V/セル |
