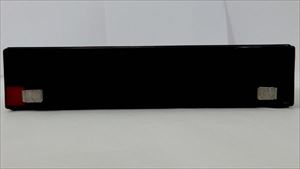

【入荷未定】【無料配達／正規品】GS YUASA バッテリー RE7-6
¥ 12,118 税込
加算ポイント：110pt
商品コード： 2000000000000789
[正規品]
信頼の日本メーカー GS YUASA （ジーエス・ユアサ）
重量 1.35kg
公称電圧 6V
定格容量 7Ah
本体寸法 151×34×94mm
端子形状：メールタブ＃6.3（ファストンタブ250相当）
■総高さ（端子含む）：97.5mm
特長
■高率放電、長寿命タイプ
■標準タイプに比べ、期待寿命は2倍の6年を実現しました。
■蓄電池設備型式認定品※（消防法用途への使用認定品）
※一部品種を除いて蓄電池設備型式認定品です。
用途
■UPS ■CATV ■防災防犯システム機器 ■非常通報システム機器
■通信システム機器 ■測定機器 ■エレベータ ■電話交換機
小形制御弁式鉛蓄電池 PXL/REシリーズ
蓄電池要項表
| タイプ | シリーズ名 | GSユアサ 形式 |
公称 電圧 （V） |
定格容量 （Ah） （20時間率） |
外形寸法（mm） | 質量 （約kg） |
端子 形状 |
端子 位置 |
蓄電池 設備形式 認定 |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 総高さ （TH） |
箱高さ （BH） |
幅 （W） |
長さ （L） |
|||||||||
| 高率放電 ・長寿命 タイプ |
PXLシリーズ | PXL12023 | 12 | 2.3 | 65.0 | 60 | 34 | 178 | 1.0 | F1 | 3 | × |
| PXL12050 | 5.0 | 105.5 | 102 | 70 | 90 | 2.0 | F2 | 11 | × | |||
| PXL12072 | 7.2 | 98.0 | 94 | 65 | 151 | 2.8 | F1 | 3 | × | |||
| 103.0 | F2 | |||||||||||
| REシリーズ | RE5-12 | 5.0 | 106.0 | 102 | 70 | 90 | 2.0 | F2 | 11 | ○ | ||
| RE7-12 | 7.0 | 97.5 | 94 | 65 | 151 | 2.7 | F2 | 3 | ○ | |||
| RE12-12 | 12.0 | 98.0 | 94 | 98 | 151 | 4.2 | F2 | 3 | × | |||
| RE7-6 | 6 | 7.0 | 97.5 | 94 | 34 | 151 | 1.35 | F2 | 2 | × | ||

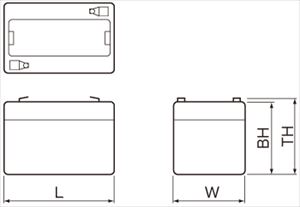

蓄電池外形図

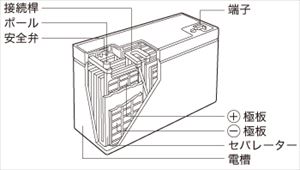

蓄電池構造図
小形制御弁式鉛蓄電池 PXL/REシリーズ
端子形状

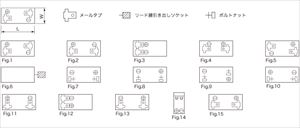

端子位置
小形制御弁式鉛蓄電池 PXL/REシリーズ
定電圧充電仕様
| 項目 | スタンバイユース | |
|---|---|---|
| PXLシリーズ | REシリーズ | |
| 充電方式 | 定電圧充電 | |
| 設定電圧（V/セル）25℃ | 2.275±0.025 | |
| 設定電圧･温度係数（mV/℃･セル） | −3 | |
| 初期最大充電電流（C20A） | 0.25 | |
| 温 度（℃） | −15～＋40 | |
●温度勾配の基準温度：25℃
●推奨使用温度範囲：0～40℃
期待寿命
| シリーズ名 | PXLシリーズ REシリーズ |
|---|---|
| 取替え時期の目安 | 6年（25℃） |
期待寿命とは、高温フロート加速寿命試験で得られた耐久期間を25℃での実使用状態の期間に換算推定した年数です。
一定条件使用下で推定した期待寿命は、全ての条件下での蓄電池寿命を保証する値ではありません。
放電電流と放電終止電圧の関係
| 放電電流 | 放電終止電圧 |
|---|---|
| 0.01C20A未満 | 1.90V/セル |
| 0.01C20A以上 0.2C20A未満 | 1.75V/セル |
| 0.2C20A以上 0.5C20A未満 | 1.70V/セル |
| 0.5C20A以上 1.0C20A未満 | 1.60V/セル |
| 1.0C20A以上 2.0C20A未満 | 1.50V/セル |
| 2.0C20A以上 3.0C20A未満 | 1.35V/セル |
| 3.0C20A以上 | 1.00V/セル |
| 放電電流 | 放電終止電圧 |
|---|---|
| 0.2C20A未満 | 1.75V/セル |
| 0.2C20A以上 0.5C20A未満 | 1.70V/セル |
| 0.5C20A以上 1.0C20A未満 | 1.55V/セル |
| 1.0C20A以上 | 1.30V/セル |
