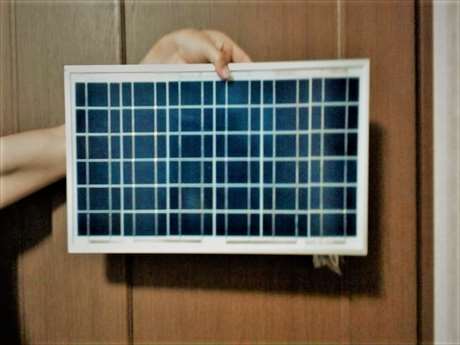

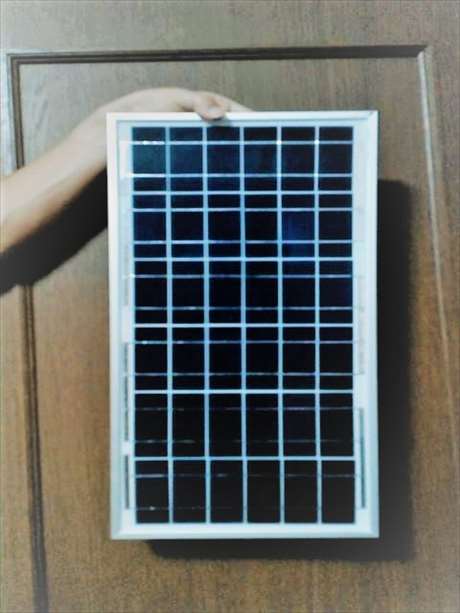

多結晶 ソーラーパネル 15W - 12V / y-solar


7,880円 税抜

商品コード: 1214214610145900

数量


ちょうど良い大きさで大人気!

逆流防止ダイオード内蔵、ワニ口クリップ付き8mケーブルが標準で、すぐにバッテリー充電が出来ます。

太陽電池タイプ :  独立電源用/蓄電用
用途 屋外
セル種類と特徴 :  多結晶
光源 直射日光
システム電圧 [V] :  12V
最大動作電力 [W] :  15W
最大動作電圧 [V] :  17.28V
最大動作電流 [A] :  0.87A
開放電圧 [V] :  21.6V
短絡電流 [A] :  0.91A

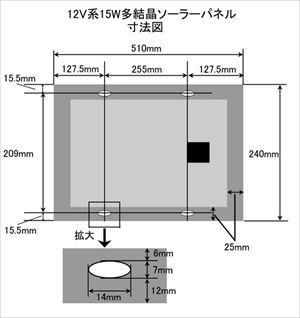

寸法 [mm] :  510×240×26
重量 [kg] :  2.0kg
標準接続 :  約8mケーブル付属。ワニ口クリップ付き。
材質 :  耐腐食コーティングアルミフレーム枠、強化ガラス
利用温度範囲 : -40℃から80℃

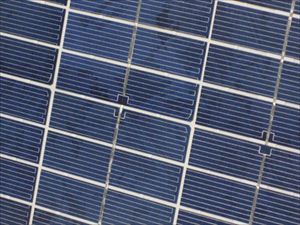

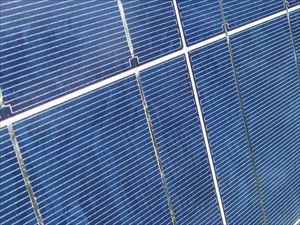

ポイント :  逆流防止ダイオード標準内蔵。綺麗なセルで配列が適切
この品を選ぶ理由 非常に安価!コストパフォーマンスに優れています。
出力期待値:25年利用で80%の出力

・y-solar 5W~30W の太陽電池付属ケーブル仕様

楕円型2芯ケーブル
被覆を含めた太さ:縦5mm,横3mm
銅線太さ:0.5sq
許容電流:3A

太陽光発電量と発電量での利用時間目安(ロスを考慮せず)

一日の日照時間 3~6時間での発電量の目安 [Wh] :  45 ~ 90Wh

一日の日照時間での電気製品ご利用目安
10Wの照明などの利用目安 [時間] :  4 ~ 9h
30Wのノートパソコンなどの利用目安 [時間] :  1 ~ 3h

バッテリーの推奨容量の目安 [Ah] :  8Ah ~
店長推奨のバッテリー :  ボイジャー , G&Yu密閉 , CCB , BPC12など。大容量バッテリーの補充電に


店長推奨の主な充放電コントローラー/12V :  SA-BA10 , SA-MN05-8 , SS-6L など、



[ 充電コントローラの必要性? 12V バッテリーへの接続について ]

☆バッテリ容量と太陽電池の発電量のバランスにより過充電防止のために充電コントローラを使用します

多結晶 ソーラーパネル 5W - 12V / y-solar の場合、30Ah 12V より小さなバッテリーでは充電コントローラーをご利用ください。

多結晶 ソーラーパネル 8W - 12V / y-solar の場合、50Ah 12V より小さなバッテリーでは充電コントローラーをご利用ください。

多結晶 ソーラーパネル 15W - 12V / y-solar の場合、80Ah 12V より小さなバッテリーでは充電コントローラーをご利用ください。

多結晶 ソーラーパネル 30W - 12V / y-solar の場合、160Ah 12V より小さなバッテリーでは充電コントローラーをご利用ください。

*上記以外の y-solar は、逆流防止は付いていませんので、必ず充電コントローラーをご利用ください。

○ ロット価格のご案内が出来ます。お気軽にご連絡ください。





[ 限定販売 ]


格安のソーラーパネル!

発電能力あたりの価格が安くなりますので多く利用するほど経済的です。(4枚以上の場合はさらに安くなりますのでご連絡ください)

1枚の蓄電用から、数キロワットのシステムまで、導入費用が下がります。

[ 特徴 ]


コストパフォーマンスが非常に高い太陽電池です。

しっかり発電!確実に充電します!

価格の割に作りが綺麗です。実用性は十分であり見た目も許容範囲です。

丁寧な生産作業がわかります。(注意:シャープや京セラなどの日本メーカー製はフレームを含む作りが非常に綺麗ですので比較すると雑に見えますがご理解ください)

とにかく安く!だけど、しっかりした製品を!安心できる保証が欲しい!

このご要望にお答えいたします!

太陽電池の発電能力には、当店の通常保証が付いていますので安心です。

独立電源用のスタンダードソーラーパネル


キャンピングカー、ボート、ベランダ発電、山小屋、照明装置、無線用電源などの独立型ソーラー電源として利用されています。

独立電源用のソーラーパネルは、システム電圧がバッテリーと同じですのでバッテリー蓄電に最適です。独立電源用のソーラーパネルを利用すると周辺機器が豊富で安価です。

独立型太陽光発電システム用に設計した使いやすいソーラーパネル(モジュール)


バッテリーで運用するソーラー独立電源システムに最適です。

豊富な周辺機器を安価に利用できます。

○ 発電効率の高い結晶セルの利用により効率のよい面積で高電力を発電。 狭い面積での高出力を可能としています。

○ 設置するのに程よい寸法で縦横に配置することでお好みの形で増設できます。

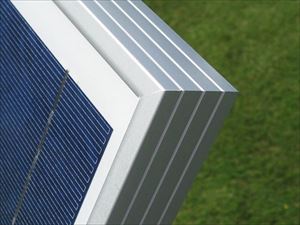

このソーラーパネルは、発電部分のセルをガラスで保護しておりフレームとしてはアルミフレームで保護されています。

アルミフレームには取り付けようのビス穴が御座いますので、それらを利用してアングル・ステー・単管パイプなどに固定します。



設置のポイント!

設置で重要なことは、ソーラーパネルは屋外で利用し様々な気象条件にさらされることを考慮して、台風などで飛ばされたり外れたりしないように確実に固定することです。

設置方向は南向きで緯度と同程度の角度が理想とされておりますが、小規模なシステムの場合は南向き30~40度程度でご利用下さい。

また、大切なのは直射日光が確実に当たり日射時間を多くとることです。

建物や木など周囲の状況を確認下さい。また、季節により太陽の角度が変わります。

どの季節に合わせるかはお客様の好みです。

積雪対策としては雪が滑り落ちるように傾斜をつけて下さい。

清掃は基本的に必要ありませんが、汚れが目立つ場合や鳥の糞などがある場合は雑巾でふき取って下さい。

複数枚の利用で出力を変化させることが出来ます


複数個利用する場合は、直列で組み合わせることで電圧を 24V , 36V などに上げることができます。電圧を上げると電流量が減りシステム全体が安全に利用し易くなります。

12V ソーラーパネルの場合は、

2枚直列 -> 24V システム電圧 / 最大動作電流は1枚と同じ
3枚直列 -> 36V システム電圧 / 最大動作電流は1枚と同じ
4枚直列 -> 48V システム電圧 / 最大動作電流は1枚と同じ

直列・並列を組み合わせることで電圧・電流量を増加させられます。

2枚直列・2並列 -> 24V システム電圧 / 最大動作電流は1枚の2倍
2枚直列・3並列 -> 24V システム電圧 / 最大動作電流は1枚の3倍
3枚直列・2並列 -> 36V システム電圧 / 最大動作電流は1枚の2倍

* 並列は電流量が増えますが電圧は同じです。直列は電圧が増えますが電流量は変わりません。

分かり難い場合はお気軽にご相談下さい。




人気の使い道は?


○ 街路灯や観測装置など、様々な独立型太陽電池システムに応用できます。

漁船やプレジャーボートなどのバッテリ充電、釣り用のサブバッテリ充電、車やキャンピングカーのバッテリー充電、山小屋、趣味のソーラー独立電源システムやベランダ発電、船のバッテリー充電に人気があり使い易いです。公共での道路標識や外灯で利用されてます。

用途 : 街路灯、仮設トイレ灯、バイオトイレ、交通標識、道路標識、小型無線、ポンプ、電気撲柵、ゴルフ場、山小屋の電源、照明装置、無線用電源、農場の自動散水システム
