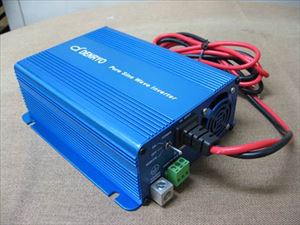

DC->ACインバータ正弦波 DENRYO　SK200-124 (入力DC24V)

DC->ACインバータ 200W 正弦波 DENRYO　SK200-124 (入力DC24V)

出力仕様：～1000W 未満直流 24V 対応

通常価格：¥ 38,500 税込

¥ 25,740 税込

加算ポイント：234pt

商品コード： 1311111010015300

数量

今だけ！バッテリー接続用のワニクリップをプレゼント！！

DC 直流 24V　-> AC 交流 100V

・定格 200W　/　サージ 400Ｗの高性能

・純正な正弦波出力（歪率3%以下）

・入力電圧レベル・出力電圧レベルとエラー表示

・回路短絡・過電圧・低電圧・過温度・過負荷保護

・周波数切換可

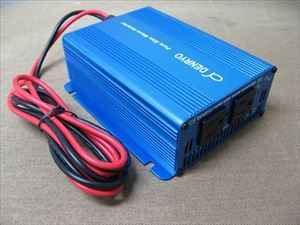

・バッテリーケーブル　150cm 標準装備・配線用圧着端子付属

取り扱い説明書 ( pdf ) ：取り扱い説明書 ( pdf ) ：『正弦波 DC->AC インバーター　DENRYO SK200』

図面 ( pdf ) ：図面 ( pdf ) ：『正弦波 DC->AC インバーター　DENRYO SK200』の寸法詳細図面

４台以上の場合はさらに割引きあり！ご連絡ください。

DC 直流　-> AC 交流　に変換。
バッテリー／蓄電池の直流電気を家庭用のコンセントと同じ交流電気に変えます。

○ 特徴

・完全サイン波出力

・出力周波数：50/60Hzスイッチ切替できます。（引っ越しても大丈夫。プレゼントに最適。）

・入出力絶縁

・パワーセーブ機能にて無負荷電力の節電

・高効率　87 ～ 94％

・リアクター負荷のスタートにも対応するサージ容量

・RoHS指令対応

・三色の指示ランプで入力電圧と負荷のレベルが監視できます

・負荷に連動した冷却ファン／負荷連動ファンは、45℃でオフになり、65℃でオンになります。

・マイクロプロセッサーコントロール

・各種保護回路：入力低電圧、入力高電圧、過負荷、出力ショート、低電圧アラーム、過温度

・絶縁設計。正弦波インバータSKシリーズのインバータは一次側と二次側は絶縁されています。

・出力電圧110V,115V,120V ございます。

・インバーターは精巧な電子機器です。DENRYO製は、万全の修理体制と、適切な単品在庫管理により、安定した性能の品をお届け出来ます。また、国内修理により安心とスピードをご提供できます。（修理できない場合はあります。）

・DC>AC インバーター DENRYO製　SK シリーズのサージ出力とは、出力時間が一秒未満です。これ以上長く、定格出力を超える使い方をされると破損します。この場合、外部ヒューズ・内部ヒューズが追いつかずに対応できない場合は本体が破損する場合があり、修理が難しい場合がありますのでご注意ください。

・すべてのインバーターには本体の自己消費電力がありますがインバーターの出力容量には含まれません。例えば、SK350 (350W)の場合では、定格出力電力 350W ですので負荷の機器は 350W までご利用いただけます。

インバーターの自己消費電力 SK200 ： 10W

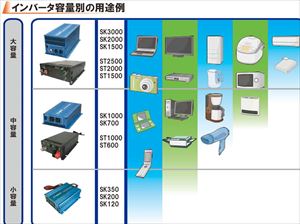

○ 用途

乗用車のバッテリーで家電が利用できます。

工具類：　電動鋸、ドリル、グラインダー、サンダー、芝刈り機、コンプレッサー

事務機器：　コンピュータ、プリンター、モニター、ファクシミリ、スキャナー

家電器具：　掃除機、扇風機、白熱電球、蛍光灯、シェーバー、ミシン

キッチン用電気器具：　電子レンジ、冷凍冷蔵庫、コーヒーメーカー、ブレンダー、アイスメーカー、トースター

工業用品：　メタルハライドランプ、ナトリウム灯

家庭用娯楽機器：　テレビ、ビデオ、ゲーム、ステレオ、音響機器、衛生受信装置

この SK インバーターは、自衛隊、警察関係などでご利用頂いています。

○ 取り付け

１. 何処に取り付けるか？

インバータの取り付けには適した場所を選んで下さい。

（１）乾燥：インバータに水滴や雨のかからない場所。

（２）涼しい場所：周囲温度が0 から40℃以内で空調があればさらに良い。

（３）安全：バッテリーと同じ筐体内や火気性の物がない場所、エンジンルームやその燃料がない場所。

（４）換気口：インバータの換気のために周囲に少なくても3cm の隙間取って下さい。後部と底部には換気に障害にならないように注意して下さい。

（５）埃の無い所：このインバータは埃の少ない場所を選んで設置して下さい。材木のチップや材料の削りかすが多い場所は避けて下さい。それらが冷却ファンに引き込まれて故障の原因になります。

（６）バッテリーの近く：ケーブルの長さがあまり長いのは困りますがインバータをバッテリーと同じ筐体内に設置する事は避けて下さい同じ筐体内にインバータを取り付けますと、バッテリーはガスを発生するためその腐食性のガスに曝されてインバータは大きな損傷を受ける恐れがあります。

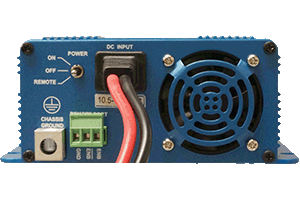

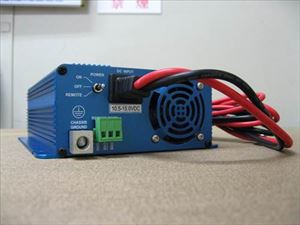

○ DC 入力ターミナル

取り付けの前にインバータの動作試験をしたい場合、以下の要領で行います。

梱包からインバータを取り出して電源スイッチがOFF になっているかを確認します。

バッテリーにケーブルを繋ぎます。

さらに進む前にもう一度電線が間違いなくインバータのマイナスからバッテリー又は電源のマイナスに繋がっている事を確認して下さい。極性を間違えて接続すると本体内部のヒューズが飛びインバータが修理不能になる恐れがあります。またその場合保証を受けることが出来ません。

接続は確実に行って下さい。この作業中にインバータの内部にあるコンデンサーを充電するため接続部からスパークが生じることがあります。引火性のガスなどが周囲にある場合は爆発の恐れがありますので接続作業は行わないようにして下さい。

インバータのスイッチをON にします。前面パネルの表示を確認します。バッテリー電圧のLED は緑に点灯します。その時他のLED は消えています。もし緑が点灯しない場合はバッテリーや他の電源また接続を調べて下さい。

DC 入力をOFF にするとLED 表示は点滅して本体内部のアラームが一瞬鳴ります。これは正常です。次にテストのために負荷を前面パネルのAC 出力コンセントに繋ぎます。そしてテストの為の負荷はスイッチを切っておきます。

インバータのスイッチがON の位置でテストの負荷のスイッチを入れます。インバータは負荷に電力を供給します。もし正確なr.m.s の電圧を知りたい場合は実効値を測定できる電圧計で測定して下さい。

インバータの入力側とバッテリー間に、ブレーカーやリレーなどの開閉器は接続しないで下さい。インバータの入力にサージ電流が流れ壊れる恐れがあります。その際は、保証外となりますのでご了承下さい。

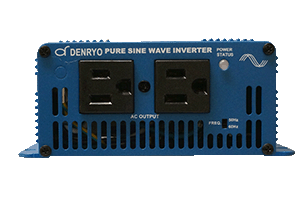

○ 動作と表示

インバータの動作は前面パネルにあるON/OFF スイッチで行います。

インバータは負荷にAC電力を供給する用意が出来ましたら、負荷を動作させる前にインバータのスイッチを先にON にしてから負荷を始動させて下さい。このことはインバータが負荷に急激に始動電流を供給することが出来ないためです。

■高いサージ能力

SKシリーズインバータは余裕のある設計で瞬時に定格電力の2倍のサージ電力を取り出す事ができます。

■グローバル設計

SKシリーズは、出力周波数をスイッチで変更できます

●400Ｗの高いサージ電力

●純正な正弦波出力（歪率3%以下）

●入力電圧レベル・出力電圧レベルとエラー表示

●温度感知放熱ファン

●回路短絡・過電圧・低電圧・過温度・過負荷保護

●周波数スイッチ切換可

定格 200W　サージ出力（瞬間） 400W

ソーラーシステム、キャンピングカーに最適♪
用途を選ばない『正弦波』ですので、様々な場所で多種多様な電気製品が使えます♪

ソーラー発電、風力発電、非常用電源、キャンピングカー、クルーザー・ヨットなどの船、お庭で電気を使う。などなど。

正弦波のインバーターがあれば、テレビ、パソコン、プリンター、掃除機まで安心してご利用いただけます。

擬似波インバーターをお使いの方も、正弦波にすると多くの電気製品が使えますので便利に電化製品を利用出来ます。

インバーターにも、安価な擬似波、高性能な正弦波と御座います。

正弦波のインバーターは、一般的な電気製品全般にご利用いただけますので、テレビ、パソコン、プリンター、掃除機、炊飯器、電子レンジまで安心してご利用いただけます。擬似波に比べますと高価ですが、長い期間多くの種類の電気製品を使えることを考えると１台は欲しい機器です。『正弦波』と『擬似正弦波』では使える電気製品が変わります。

次に大切な点が、容量。定格の消費電力はもちろんですが、電気製品は、スイッチを入れるときなどに定格以上の電力を必要とします。
そのため、その瞬間的な電力を供給できないとうまく稼動しません。その能力が定格の２倍あります。

インバーターをお使いの方はよく分かると思いますが、容量はあっているのに動かない！なんてことになります。

インバーターを選ぶ場合は、定格とサージ能力を確認をして下さいね。

インバーターも、容量と種類により価格は様々です。数千円から数十万円まであります。使うポイント、価格の違いは、何の電気製品を使うかによりかわります。

容量○○ワットの電気製品を使う。

テレビに使うのかパソコンに使うのか電子レンジに使うのか、など電気製品の種類によって変わります。

安価なのは擬似波インバーター。安価ですが使える電気製品の種類に制限があります。

もうひとつは、正弦波インバーター。高価ですがいろいろな電気製品が使えます！

型式	SK200-112	SK200-124	SK200-148
連続出力	200W
最大出力(3分間)	220W
サージ電力	400W
定格入力電圧	12Vdc	24Vdc	48Vdc
定格出力電圧	100Vac±5% ※2
周波数(SW切換)	50/60Hz±0.5%
出力波形	正弦波（歪率3%以下）
効率(全負荷) ※1	87%	90%	92%
入力電圧範囲	10.5～15Vdc	21～30Vdc	42～60Vdc
エラー表示	赤色 LED
保護回路	過負荷，回路短絡，逆接続(ヒューズ)，入力低電圧，入力高電圧，過温度
安全規格	UL458準拠
EMC規格	FCC Class A
動作温度範囲	0～40℃
保存温度範囲	-30～70℃
冷却	負荷連動ファン
寸法	208×147×60(mm)
重量	1.6kg
標準価格(税抜)	35,000円

※1 測定条件：DC入力13.5V, 温度25℃
※2 出力電圧110、115、120Vacもございます。詳しくは弊社販売課へお問い合わせください。
●RoHS指令対応

型式	SK200-212	SK200-224	SK200-248
連続出力	200W
最大出力(3分間)	220W
サージ電力	400W
定格入力電圧	12Vdc	24Vdc	48Vdc
定格出力電圧	200Vac±3% ※2
周波数(SW切換)	50/60Hz±0.5%
出力波形	正弦波（歪率3%以下）
効率(全負荷) ※1	90%	93%	94%
入力電圧範囲	10.5～15Vdc	21～30Vdc	42～60Vdc
エラー表示	赤色 LED
保護回路	過負荷，回路短絡，逆接続(ヒューズ)，入力低電圧，入力高電圧，過温度
安全規格	EN60950-1準拠
EMC規格	EN55022：1997 EN61000-3-2：1998 EN61000-3-3：1995 EN55024：2001		e-mark e13 023496
動作温度範囲	0～40℃
保存温度範囲	-30～70℃
冷却	負荷連動ファン
寸法	208×147×60(mm)
重量	1.65kg
標準価格(税抜)	41,000円受注生産品
