すぐ使えるケーブル付き：正弦波 1500W DC＞AC インバータ 未来舎 パワータイト(Power Tite) FI-SQ1503-12VDC (DC12V→AC100V コンセント型)「cable38sq 1.8m,250A」
¥ 153,014 税込
加算ポイント：1,391pt
商品コード： 2000000000001461

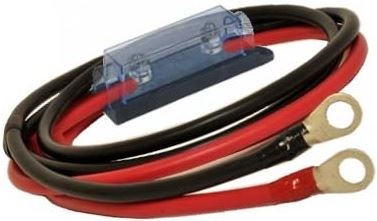

ヒューズ付き加工済みケーブルをセット！

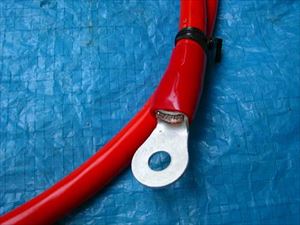

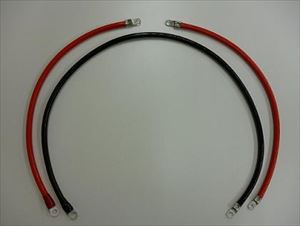

・バッテリーとヒューズケースとインバーターを接続する圧着金具を加工済みの高性能ケーブル（赤１.8ｍ黒１.8ｍの２本１セット）＊1.8ｍ以上の長さを特注で作製できます。

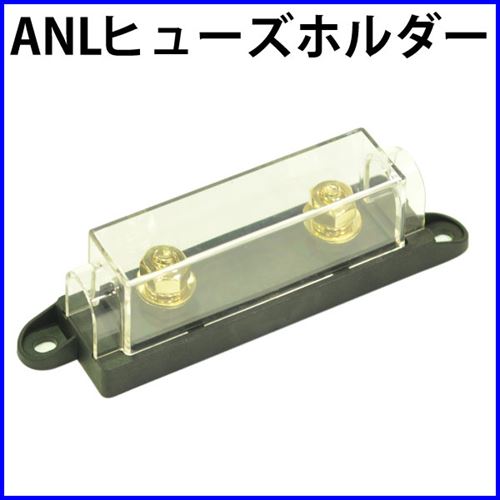

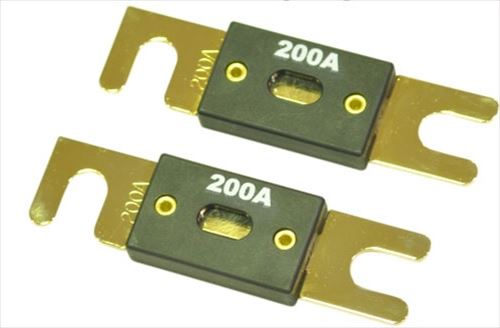

インバーターを利用するすべての部品が同梱されていますのでヒューズとヒューズボックスをセットすればすぐに使えます！

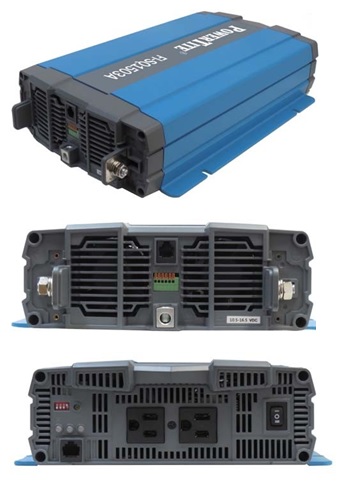

最新設計の「未来舎 パワータイト(Power Tite) DCAC インバーター正弦波」を特別価格で販売致！
高いサージ電力
正弦波出力
出力電圧・出力周波数DIPスイッチ切換可
広い動作温度範囲
温度負荷連動ファン
パワーセーブモード機能で低負荷時の節電可能
入力過電圧、入力低電圧、過温度、過負荷、逆接続(ヒューズ)、回路短絡保護
無電圧接点端子
リモートコントロール端子搭載
当店で人気のDCACインバーター
小型軽量で住宅のコンセントと同じ正弦波が使えます！あれこれいつもの家電が安心して使える！
○従来モデルより軽量化を実現
○ディップスイッチで出力電圧 AC100/110/115/120Vの変更が可能
○ディップスイッチで出力周波数 50/60Hzの変更が可能
○外部制御端子を使用すると、オプションのリモコン無しで遠隔ON/OFFが可能
○良質な正弦波 ( 歪率 5 以下 ) を出力
○出力安定度 ± 5 ( 一定条件での動作時 )
○入力過電圧／低電圧遮断
○過負荷保護遮断／過温度保護遮断
○RS-232C による遠隔制御*1 RS-232C による設定が必要です。
○RS-232C制御でDC入力状態による遮断/復帰の電圧設定が可能
[仕様]
1500W
連続出力 ： 1500VA±3%
サージ電力(1秒間) ： 2650W
定格出力電圧（切換可） ： 100（初期値）／110／115／120Vac±5%
周波数（切換可） ： 50／60（初期値）Hz±0.5%
出力波形 ： 正弦波(THD
最大効率 ： 88%
無負荷電流※3 ： 1.8A
入力電圧範囲※4 ： 10.5～16.5Vdc
保護回路 ： 入力過/低電圧、過/低温度、過負荷、回路短絡、逆接続(ヒューズ)
動作温度範囲※1 ： -20～40℃（定格負荷）
保存温度、湿度範囲 ： -30℃～70℃
冷却 ： 吸気式強制冷却ファン（負荷および温度制御）
寸法(WxHxD) ： 248×83×421mm
重量 ： 4.3kg以下
入力減電圧遮断 初期値10.5V(#10.5V - 11.5V)
入力減電圧復帰 初期値12.5V(#12.5V - 13.5V)
入力減電圧警報 初期値10.5V(#10.5V - 11.5V)
入力過電圧遮断 初期値16.5V(#15.0V - 16.5V)
入力過電圧復帰 初期値14.5V(#13.5V - 14.5V)
[付属品]
入力端子カバー(赤、黒セット）
丸型端子2個、取付ネジ
取扱説明書
[PDF資料]
【取扱説明書】正弦波 DC＞AC インバータ 未来舎 パワータイト(Power Tite) FI-SQ1503-12VDC

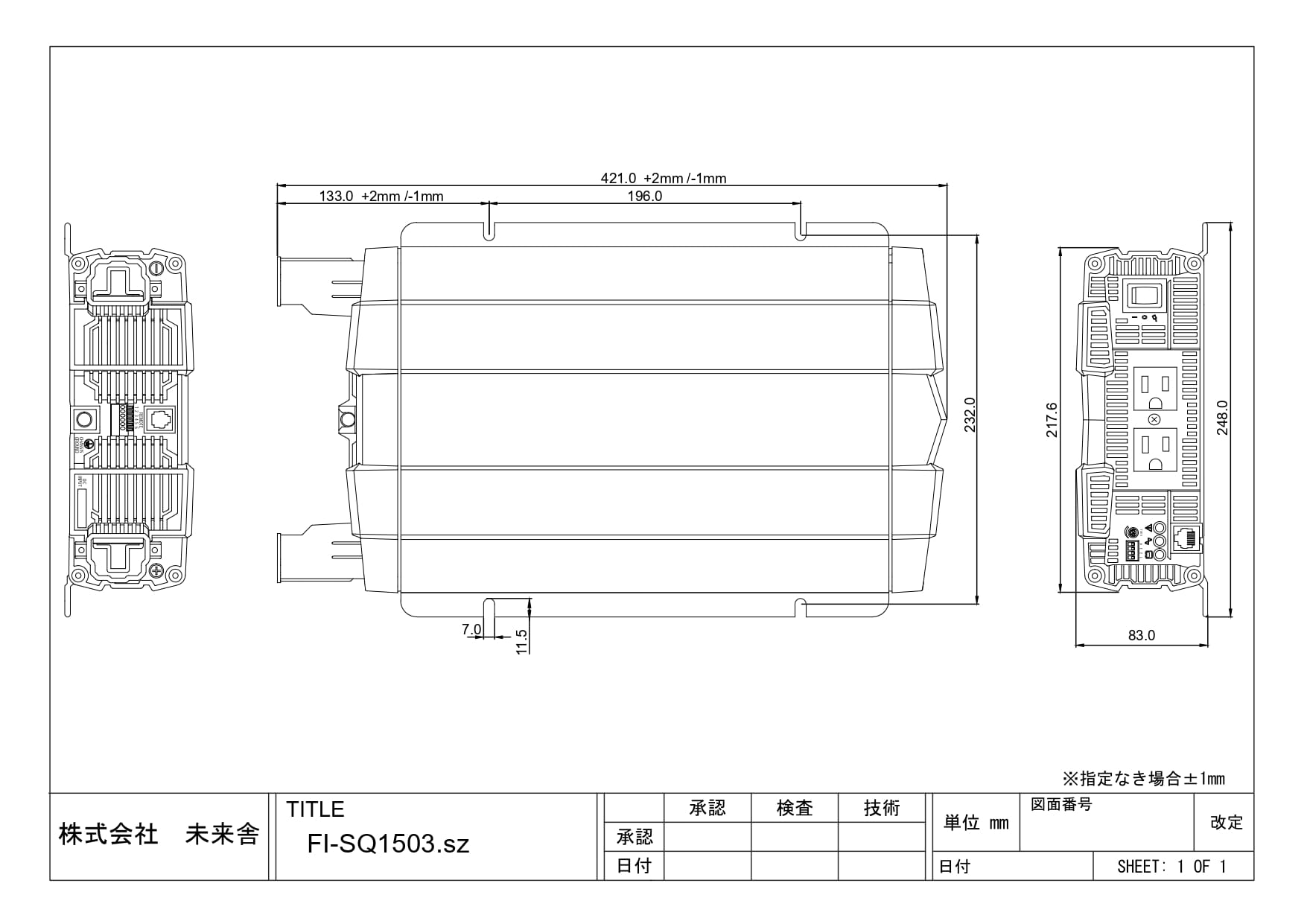

【図面】正弦波 DC＞AC インバータ 未来舎 パワータイト(Power Tite) FI-SQ1503-12VDC
[オプション]
オプション リモートコントローラー REMO-182 未来舎 パワータイト(Power Tite)
オプション リモートコントローラー REMO-169A 未来舎 パワータイト(Power Tite)

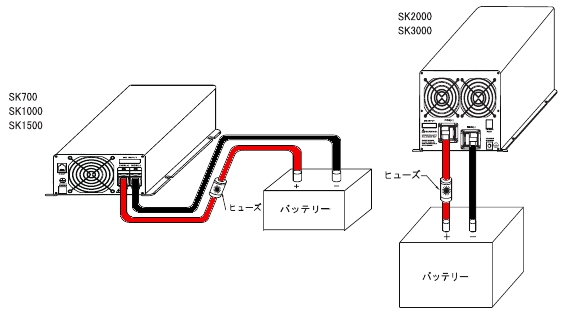

DC 入力の接続
ケーブルと接続時の注意
DC 入力は大きな電流が流れますので、 DC 入力ケーブルには充分な太さのケーブルを使用して下さい。
負極 (-) も蓄電池、 電源などに直接接続し、 車両や船体等を負極の代わりに使用することは絶対に行わないで下さい。
動作の説明
電源 ON の動作
電源を ON にしてインバータが動作すると３個の LED ランプが点灯します。正常に動作して AC100V を出力していると状況ランプ ( 右 ) が緑色で点灯します。入力、 出力ランプも状態に応じて点灯します。
無負荷動作時、 電源 OFF 時消費電力
電源が ON の時には AC に何も接続されていなくても接続時にすぐに動作できるように待機しており電力を消費します。DIP スイッチにて本機を節電モードに設定すると消費電力を抑えることができます。本機の電源 OFF 時の消費電流ほとんどありません。消費電流は 1mA 以下となります。ただし、 電源 OFF であっても DC 接続時には内部の回路などに電源が供給されるため電流が流れることがあります。
節電動作
本機には電源 ON 時の消費電力を抑える節電機能があります。本体の DIP スイッチ 4 と節電調整ボリュームで節電動作を行うことができます。
節電動作とは
インバータに接続した負荷が電源 OFF の時や電力消費が少ない時にインバータの AC 出力をほぼ停止状態にしてバッテリー消費を軽減します。節電動作を使用しない設定では AC 出力に接続した機器の状態に関わらず AC を常時出力していますのでインバータは待機電力を消費します。
節電動作使用上の注意
節電モードで動作している時は AC を間欠的に ON/OFF します。 以下の点にご注意下さい。
・機器によって ON/OFF の音が鳴ったり影響を与えることがあります。
・家電製品などのリモコンで省電力モードから電源 ON になる機器ではリモコンでの電源 ON に反応しない場合があります。
保護と遮断
本機は、 下記の保護機能を有しています。
DC 入力低電圧
DC 電圧が設定遮断電圧を下回った際にインバータを遮断します。
設定復帰電圧を上回ると自動復帰しますが、 再復帰が指定回数を上回った際には電源の再投入が必要です。
DC 入力過電圧
DC 電圧が設定遮断電圧を上回った際にインバータを遮断します。
設定復帰電圧を下回ると復帰しますが、 再復帰が指定回数を上回った際には電源の再投入が必要です。
過負荷遮断
過負荷動作時にインバータを遮断します。
過負荷の状況により、 指定した回数以内で自動的に復帰/遮断を繰り返し、 その後に遮断となります。
過負荷状態から復帰するには電源の再投入が必要です。
過温度保護
機器内部温度が一定以上に上昇するとインバータを遮断します。
温度が低下するとインバータが復帰します。
過温度の動作は、 設置環境、 負荷、 気温などにより左右されるため動作は一定ではありません。
短絡保護
AC 出力が短絡した場合にインバータを遮断します。
RS-232C 制御について
リモート端子をホストコンピュータと接続することによりコンピュータから電源の OFF/ON、 状態の取得および動作の設定を行うことができます。RS-232C 制御は、 電源スイッチを ON にしてご使用下さい。RS-232C は、 リモート端子を使用するためオプションのリモコンと同時使用はできません。
DC 直流 -> AC 交流 に変換。
バッテリー／蓄電池の直流電気を家庭用のコンセントと同じ交流電気に変えます。
| 型名 | FI-SQ1503-12VDC | FI-SQ1503-24VDC |
|---|---|---|
| 連続出力 | 1500W | |
| 出力尖頭値 | 2650W | |
| システム電圧 | DC 12V | DC 24V |
| 直流入力範囲 | DC 10.5V - 16.5V | DC 21.0V - 33.0V |
| 出力電圧 | AC 100/110/115/120V (DIP SW 切替） |
|
| 出力安定度 | ±5% | |
| 出力周波数 | 50Hｚ/60Hｚ(DIP SW 切替） | |
| 出力波形 | 完全正弦波 | |
| 出力歪率 | THD | |
| 入力減電圧遮断 | 初期値10.5V(#10.5V - 11.5V) | 初期値21.0V(#21.0V - 23.0V) |
| 入力減電圧復帰 | 初期値12.5V(#12.5V - 13.5V) | 初期値25.0V(#25.0V - 27.0V) |
| 入力減電圧警報 | 初期値10.5V(#10.5V - 11.5V) | 初期値21.0V(#21.0V - 23.0V) |
| 入力過電圧遮断 | 初期値16.5V(#15.0V - 16.5V) | 初期値33.0V(#30.0V - 33.0V) |
| 入力過電圧復帰 | 初期値14.5V(#13.5V - 14.5V) | 初期値29.0V(#27.0V - 29.0V) |
| 変換効率* | 88%※ | 89%※ |
| 待機電流 | 1.8A※ | 0.9A※ |
| 動作温度 | -20℃ - +40℃ (40℃以上低減特性） | |
| 保存温度 | -30℃ - +70℃ | |
| 冷却方式 | 吸気式強制冷却ファン（負荷および温度制御） | |
| 寸法 (W x H x D) | 248.0 x 83.0 x 421.0(mm) | |
| 重量 (約) | 4.3kg以下 | |
| 注釈 | ※は参考値 #は外部制御を使用した場合の可能範囲 |
|
[1500W のインバーターを使うイメージ]
キャンピングカー、キッチンカー、大型クルーザー、ヨット、非常用バックアップ電源、太陽光発電、自家用電源、タクシー、コンビニ、お店、オフィス、災害用備品、
[1500W で使える家電]
台所：電子レンジ、照明、炊飯器、電気ポット、冷蔵庫、IHクッキングヒーター、トースター、オーブン
リビング：大型テレビ、照明、ケイタイ電話、ルーターやネットワーク機器、電気ストーブ、エアコン、ラジオ、ラジカセ、ファン、ファンヒーター、ホットカーペット、ヒーター、空気清浄機
仕事：パソコン、照明、プリンター、電動工具、ケイタイ電話、ルーターやネットワーク機器、ファックス、空気清浄機
車や船：電子レンジ、大型テレビ、パソコン、照明、炊飯器、電気ポット、電気ストーブ、エアコン、ラジオ、ラジカセ、ファン
＊お客様が実際に利用する機器が正しく稼動するかどうかはメーカーにお尋ねください。
○ 用途
乗用車のバッテリーで家電が利用できます。
工具類： 電動鋸、ドリル、グラインダー、サンダー、芝刈り機、コンプレッサー
事務機器： コンピュータ、プリンター、モニター、ファクシミリ、スキャナー
家電器具： 掃除機、扇風機、白熱電球、蛍光灯、シェーバー、ミシン
キッチン用電気器具： 電子レンジ、冷凍冷蔵庫、コーヒーメーカー、ブレンダー、アイスメーカー、トースター
工業用品： メタルハライドランプ、ナトリウム灯
家庭用娯楽機器： テレビ、ビデオ、ゲーム、ステレオ、音響機器、衛生受信装置
ご家庭のコンセントは一般的に、1500W = 15A 100V が多いです。DCACインバーターを選択する際に、1500W 対応を選びますと同じ出力を得られます。つまり、同じ電気製品が使えます。
ソーラーシステム、キャンピングカーに最適♪
用途を選ばない『正弦波』ですので、様々な場所で多種多様な電気製品が使えます♪
ソーラー発電、風力発電、非常用電源、キャンピングカー、クルーザー・ヨットなどの船、お庭で電気を使う。などなど。
正弦波のインバーターがあれば、テレビ、パソコン、プリンター、掃除機まで安心してご利用いただけます。
擬似波インバーターをお使いの方も、正弦波にすると多くの電気製品が使えますので便利に電化製品を利用出来ます。
インバーターにも、安価な擬似波、高性能な正弦波と御座います。
正弦波のインバーターは、一般的な電気製品全般にご利用いただけますので、テレビ、パソコン、プリンター、掃除機、炊飯器、電子レンジまで安心してご利用いただけます。擬似波に比べますと高価ですが、長い期間多くの種類の電気製品を使えることを考えると１台は欲しい機器です。『正弦波』と『擬似正弦波』では使える電気製品が変わります。
次に大切な点が、容量。定格の消費電力はもちろんですが、電気製品は、スイッチを入れるときなどに定格以上の電力を必要とします。
そのため、その瞬間的な電力を供給できないとうまく稼動しません。その能力が、3000W と定格の２倍もあります。
インバーターをお使いの方はよく分かると思いますが、容量はあっているのに動かない！なんてことになります。
インバーターを選ぶ場合は、定格とサージ能力を確認をして下さいね。
インバーターも、容量と種類により価格は様々です。数千円から数十万円まであります。使うポイント、価格の違いは、何の電気製品を使うかによりかわります。
容量○○ワットの電気製品を使う。
テレビに使うのかパソコンに使うのか電子レンジに使うのか、など電気製品の種類によって変わります。
安価なのは擬似波インバーター。安価ですが使える電気製品の種類に制限があります。
もうひとつは、正弦波インバーター。高価ですがいろいろな電気製品が使えます！
