ソーラー発電セット 12V KIS製 3.5W (GT1633-TF)+SABA10

12,525円 税抜

商品コード： 2000000000000868

数量


太陽電池と過充電防止・逆流防止用の充放電コントローラのセット

車や船のバッテリー充電、外灯、非常電源、屋外電源、趣味の太陽光発電にもお使いください！

バッテリーをお持ちの場合に簡単に本格的な独立型ソーラー発電が作れます。

ソーラーパネルを増やしたい場合、発電量を増やしたい場合、親切にご提案いたします！すぐに見積もりを作ります！お気軽にご連絡ください。




システム電圧　：　12V のバッテリーに蓄電できます

3.5W の発電量になります。

晴れている場合、約 0.2A/h の蓄電能力があります。


・セット内容のソーラーパネル

歴史のある日本の太陽電池専業メーカーです。

日本品質の小型太陽電池モジュール生産量No.1

公共事業、標識など、厳しい環境で信頼性を求められる様々な場所で利用され続けています。

日本の土地、気象条件、使用方法を熟知しているメーカーならではの信頼性の高い太陽電池になります。


小規模システム用としてラインアップ

大型高性能モジュールと同じスーパーストレートタイプは、信頼性が高く安定した性能を維持します。
また、耐久性の良いアルミボードをバックカバーに用いたサブストレートタイプは、薄型軽量の優れものです。


屋根、壁に取付け易いTFフレームを採用し、セキュリティーシステム他、小型システム全般に最適です。


形式 GT1633-TF
公称最大出力 3.5W
公称最大出力動作電流 0.21A
公称最大出力動作電圧 16.8V
公称短絡電流 0.23A
公称開放電圧 20.4V
公称質量 0.7kg
外形寸法（mm,L×W×H） 192×210×16

仕様書 pdf


メーカーウェブサイト

生産設備

信頼性

カタログ pdf





・セット内容のコントローラー

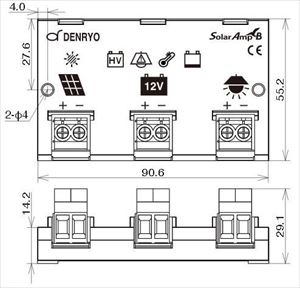

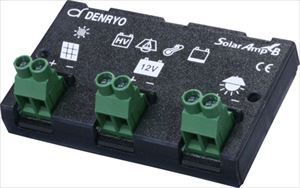

充放電コントローラー / Solar Amp B　SA-BA10

超低消費電力 2mA
日本メーカー製（日本人設計）
名刺サイズでコンパクト
豊富な保護回路
LEDによるエラー表示
設定なしですぐに使える

過放電バッテリーへの充電機能を持っているため、万が一の場合でもバッテリーを回復させて、システムを通常復帰させることが可能です。


＊太陽電池とコントローラ間のケーブル、コントローラとバッテリ間のケーブルを使います。お持ちでない場合は必要な長さをご連絡ください。ご提案いたします。

☆ バッテリーの充電に手間が掛からなくなります！
☆ メンテナンスフリー
☆ 経済的

バッテリーに充電する機器がセットになっています。

・ソーラーパネル
・充放電コントローラー：日本ブランドの高性能・超低消費電力・世界最軽量・簡単接続採用


ソーラーパネルに、信頼性の高い充放電コントローラーをセットにしました。

太陽電池が発電した電気を安全に効率よく充電させる為の充放電コントローラーは、ソーラーシステムの重要アイテム。

唯一の精密機器であるコントローラーは安定して常に稼動することが大切。
信頼性の低いコントローラーを利用すると安定して充電出来ません。

また、太陽光発電で作りバッテリーに貯めた電気は貴重です。

この電気を使ってコントローラーは動きますので、唯一電気を使うシステム機器であるコントローラーは消費電力が低いほどシステムの小型化に貢献できます。

消費電力1mAのコントローラーは、1mAx24h=24mA です。10mAのコントローラーは 10mAx24h=240mA のバッテリー電気を消費します。
コントローラーの性能が良いことは、安定かつ安全なだけでなく、経済的になりますので一番重要な機器です。

常に電気を消費するコントローラーは効率よく消費電力が低く安定して稼動する信頼性能高い物を利用することが大切です。

このセットの接続は専用のコネクタ付きケーブルですので簡単に利用できます。

お客様がお持ちのバッテリーや車や船のバッテリー、古いバッテリーのリユースなど、いろいろとお試しください。

[ケーブル延長をご希望の方へ]

ソーラーパネルとコントローラーを繋ぐケーブルを延長できます。ご注文の際にコメント欄でご記入いただくか、お見積を依頼ください。

[バッテリーを購入する方へ]

充放電に最適なディープサイクルバッテリーをご選択ください。

[交流の電気製品を使う方へ]

家庭用のコンセントと同じ電気の 正弦波 DC>ACインバーターをご選択ください。

[自動バックアップを構築したい方へ]

ソーラー電源と商用電源（家庭やオフィスに来ている電気）を、停電や充電が減った場合に自動でいずれかに切り替えられます。商用電源切り替え機を追加ください。

○　街路灯や観測装置など、様々な独立型太陽電池システムに応用できます。

キャンピングカーのバッテリー充電、山小屋、趣味のソーラー独立電源システムやベランダ発電、船のバッテリー充電に人気があり使い易いです。公共での道路標識や外灯で利用されてます。

用途　：　街路灯、仮設トイレ灯、バイオトイレ、交通標識、道路標識、小型無線、ポンプ、電気撲柵、ゴルフ場、山小屋の電源、照明装置、無線用電源、農場の自動散水システム

本格的なソーラー発電が楽しめる組み合わせです。街灯、独立電源、非常電源、山小屋の電源確保、キャンピングカー・ボートでのソーラー発電など、生活の中に自然エネルギーを取り入れたい方に最適です。容量アップしたい場合は、将来ソーラーパネルを増やしてステップアップすることが出来ます。

直流の電気製品を使う場合は、バッテリーのみ追加します。ディープサイクルバッテリーをお勧めいたします。（自動車用バッテリーでも使えます）

交流の電気製品を使う場合は、バッテリーとDC-ACインバーターを追加します。



形式 公称最大
出力		 公称最大
出力動作電流		 公称最大
出力動作電圧		 公称短絡
電流		 公称開放
電圧		 公称質量 外形寸法
（mm,L×W×H）
大型太陽電池モジュール AS140 140W 8.0A 17.5V 8.5A 22.4V 12.1kg 1496×657×47.5
GT85F 90W 5.06A 17.8V 5.40A 22.4V 7.6kg 1200×527×35
GT136MS 62W 3.41A 18.2V 3.64A 22.4V 5.5kg 1293×329×35
GT136S 62W 3.41A 18.2V 3.64A 22.4V 5.5kg 977×440×35
GT133S 56W 3.26A 17.2V 3.47A 21.1V 5.4kg 1218×355×35
中・小型太陽電池モジュール GT40 48W 2.64A 18.2V 2.84A 22.4V 4.5kg 535×666×35
GT30 36W 1.96A 18.4V 2.10A 22.4V 3.5kg 666×412×35
GT234S 30W 1.73A 17.4V 1.91A 21.2V 3.2kg 528×448×35
GT230S 26W 1.82A 14.4V 1.95A 17.4V 3.0kg 580×343×35
GT20 24W 1.31A 18.4V 1.40A 22.4V 2.8kg 538×350×35
GT434S 15W 0.87A 17.4V 0.96A 21.2V 2.0kg 378×349×35
GT10 12W 0.65A 18.4V 0.71A 22.4V 1.6kg 310×350×35
GT634 10W 0.58A 17.4V 0.62A 21.2V 1.5kg 372×242×35
GT618 5.2W 0.58A 9.1V 0.62A 11.2V 1.0kg 216×242×35
GT833S-TF 7W 0.41A 17.2V 0.45A 21.1V 0.9kg 330×210×16
GT1633-TF 3.5W 0.21A 16.8V 0.23A 20.4V 0.7kg 192×210×16
GT1618-MF 1.9W 0.21A 9.0V 0.23A 11.0V 0.4kg 182×136×13
BT432S-MRN 14W 0.92A 15.3V 1.00A 18.6V 1.3kg 393×353×7
BT832-MRN 6.2W 0.41A 15.3V 0.44A 18.6V 0.7kg 293×247×7
受注生産品シリコンモジュール DT1407 0.53W 160mA 3.3V 170mA 4.2V ― 116×62×19
DT1418 1.4W 160mA 8.6V 170mA 10.8V ― 235×64.4×20
DT1636 1.1W 65mA 16.9V 70mA 21.5V ― 235×64.4×20
