オプション / soldio SPC-005用 メーター/タイマーユニット MTU-005

36,500円 税抜

商品コード: 1311314310136500

数量

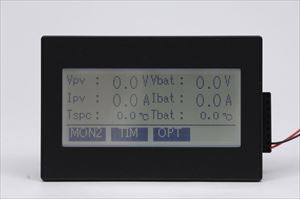

MTU-005は、システムの運転状況の表示とプリセットタイマーの設定等を行います。
システムの情報は、バックライト付液晶ディスプレイ上に表示されます。各種入力はタッチパネルになっており簡単に入力する事ができます。
本ユニットは、制御盤のパネル等や制御盤内部に付属されている取付け金具やネジを使用することで、簡単に取り付けることができます。MTU-005は、充放電コントローラのメーター/タイマーユニット接続ポートに接続します。

メーター/タイマーユニット(MTU-005)は、ソーラーパネル充放電コントローラー(SPC-005)の電流・電圧・電力・温度の状態表示及び、放電の開始・終了時刻の設定などを行う為のユニットです。アナログタッチパネルを採用しており、直感的な操作が可能となっています。









[ 仕様 ]




使用温度 : 0℃~50℃
寸法 : 113(W) x 74(H) x 27(D)[mm] (取付金具を除く)
質量 : 0.18[kg] (取付金具を除く)


【液晶表示部】


画面サイズ : 3.7 型
解像度 : 160(W) x 64(H)[ドット]
表示サイズ : 86.4(W) x 34.5(H)[mm]
表示文字数 : 16ドットフォント時20字 x 4行(半角)


【タッチパネル】


タッチキー数 : 最大50[個/1画面] (アナログ抵抗膜方式)
キーサイズ最小 : 2 x 2[ドット] (1キーあたり)
同時押し : 不可
寿命 : 100 万回以上 (操作力0.98[N]以下)


【通信】


インターフェース : RS-422 1ch
伝送速度 : 9600[bps]
コネクタ形状 : コネクタ端子台 9ピン


【電源】


入力電源電圧 : DC 5[V]( ± 5%)充放電コントローラーから給電
消費電力 : 1.1[W] 以下(220[mA]/DC 5[V])








機能

タイマーユニットは以下の機能を有します。


充放電コントローラーの状態表示
負荷への接続・遮断タイマーのプリセット登録
充放電コントローラーの現在時刻の設定
負荷への接続・遮断制御
低電圧遮断(LVD)/再接続(LVR)の設定変更
日没・日出判定電圧の設定変更

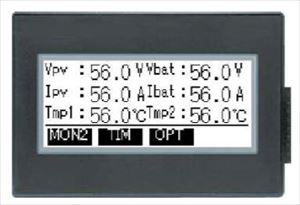

[ 各表示項目 ]

Vpv: ソーラーパネルの電圧
Ipv: ソーラーパネルの電流
Vbat: バッテリーの電圧
Ibat: バッテリーへ流れる電流
Tc: 本体の周囲温度
Tbat: リモート温度センサー(オプション)が感知している温度



取り扱い説明書:『オプション / soldio SPC-005用 メーター/タイマーユニット MTU-005』
