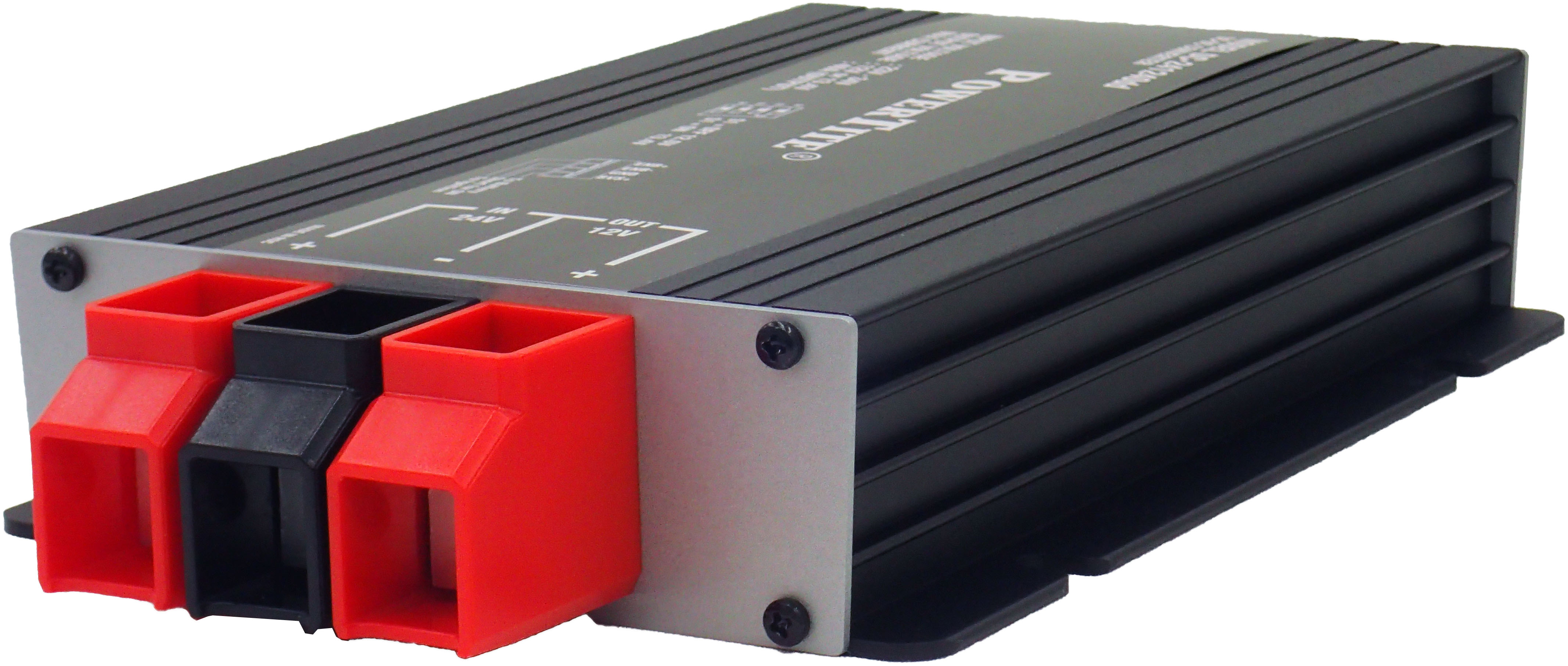

DC-DCコンバーター 12V→12V定電圧 昇降圧 40A DCDC(デコデコ) 未来舎 PowerTite / DC-121240dd
¥ 60,500 税込
加算ポイント：550pt
商品コード： 2000000000001667
DC-121240dd
12V - 12V 昇降圧 出力 40A DC/DC コンバータ
本品は 12V 系から 12V 定電圧に変換する DC/DC コンバータです。
最大 40A までの消費電流の製品にご使用いただけます。
外部制御端子により車両のエンジンキー（ACC端子）と連動して動作
〇低待機電流
○入力低電圧出力遮断、自動復帰機能搭載
○各種保護回路搭載
○VCCI クラスB相当の低ノイズ
注意点
本機は電気機器用の製品です。
バッテリーへの充電にはご使用いただけません。
DC-121240dd
12V - 12V 昇降圧 出力 40A DC/DC コンバータ
本品は 12V 系から 12V 定電圧に変換する DC/DC コンバータです。
最大 40A までの消費電流の製品にご使用いただけます。
型名 ： DC-121240dd
入力電圧 ： DC 11.5V - 17.0V
出力電圧 ： 13.4V / 12.0V 切り替え
( 出荷時 13.4V)
最大出力電流 ： 40A
効率 * ： 92%
待機電流 ： 無負荷時 150mA 以下
REMOTE/OFF 時 5mA 以下
動作温度 ： -20℃ - 50℃
動作湿度 ： 10% - 90%
保存温度 ： -40℃ - 85℃ ( 結露しないこと )
冷却方式 ： 排気式冷却ファン
寸法 (WxHxD) mm ： 150.0 x 44.0 x 260.0
重量 ( 約 ) g ： 1.5Kg
保護機能
■ 入力低電圧遮断
入力電圧が低い場合に動作を停止します。電圧が上昇すると自動復帰します。
■ 入力過電圧保護
入力電圧が高い場合に動作を停止します。電圧が低下すると自動復帰します。
■ 出力低電圧保護
出力電圧が低い場合に動作を停止します。
■ 出力過電圧保護
出力電圧が高い場合に動作を停止します。
■ 出力短絡遮断
出力が短絡していた場合に出力を遮断します。
■ 入力 / 出力逆接保護
入力および出力の (+)/(-) を逆接続した際に本体を保護します。
内部のヒューズで保護しますので、 ヒューズ交換のため弊社にお送りいただく必要があります。
※上記の保護機能はすべての条件での動作を保証するものではありません

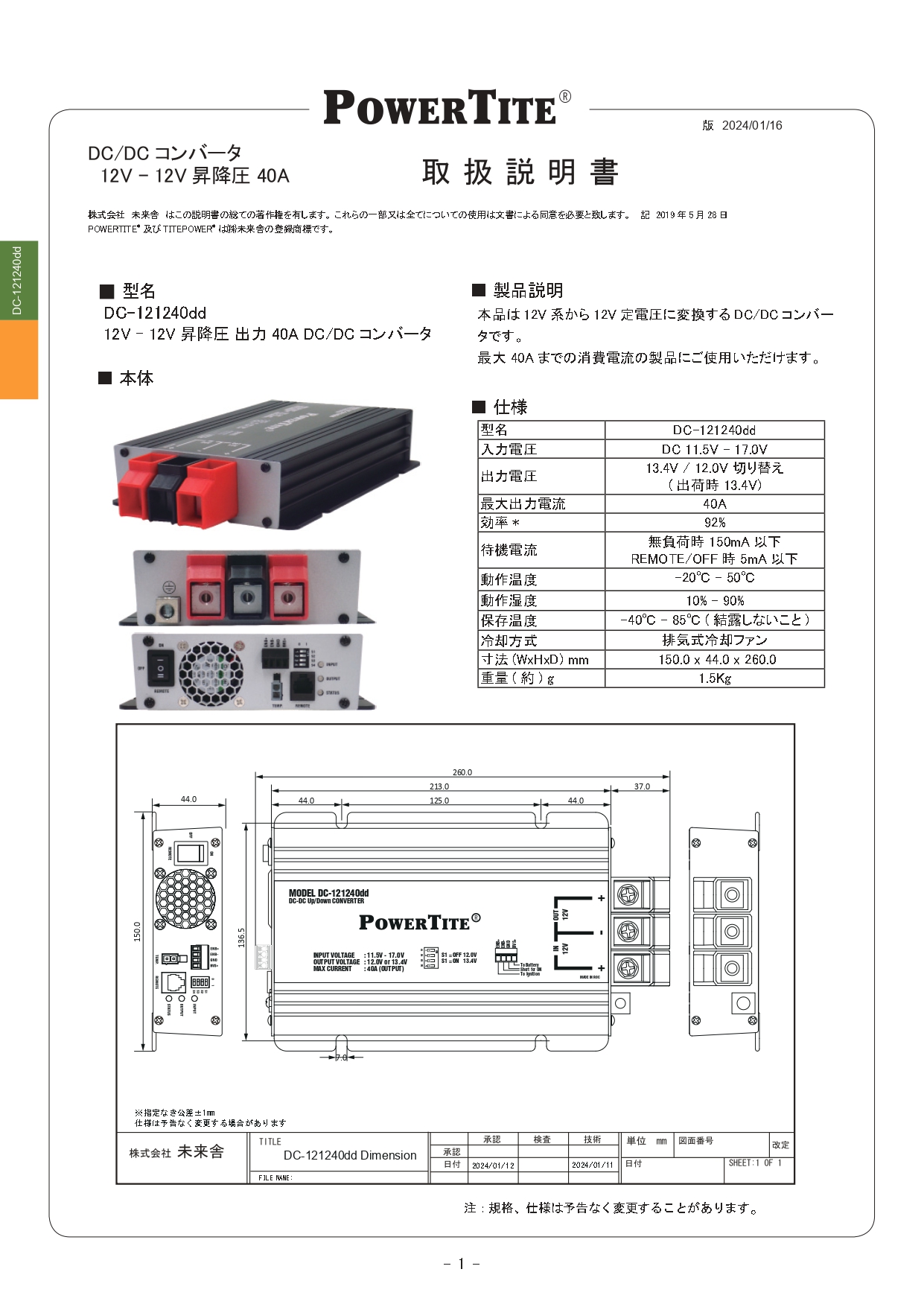

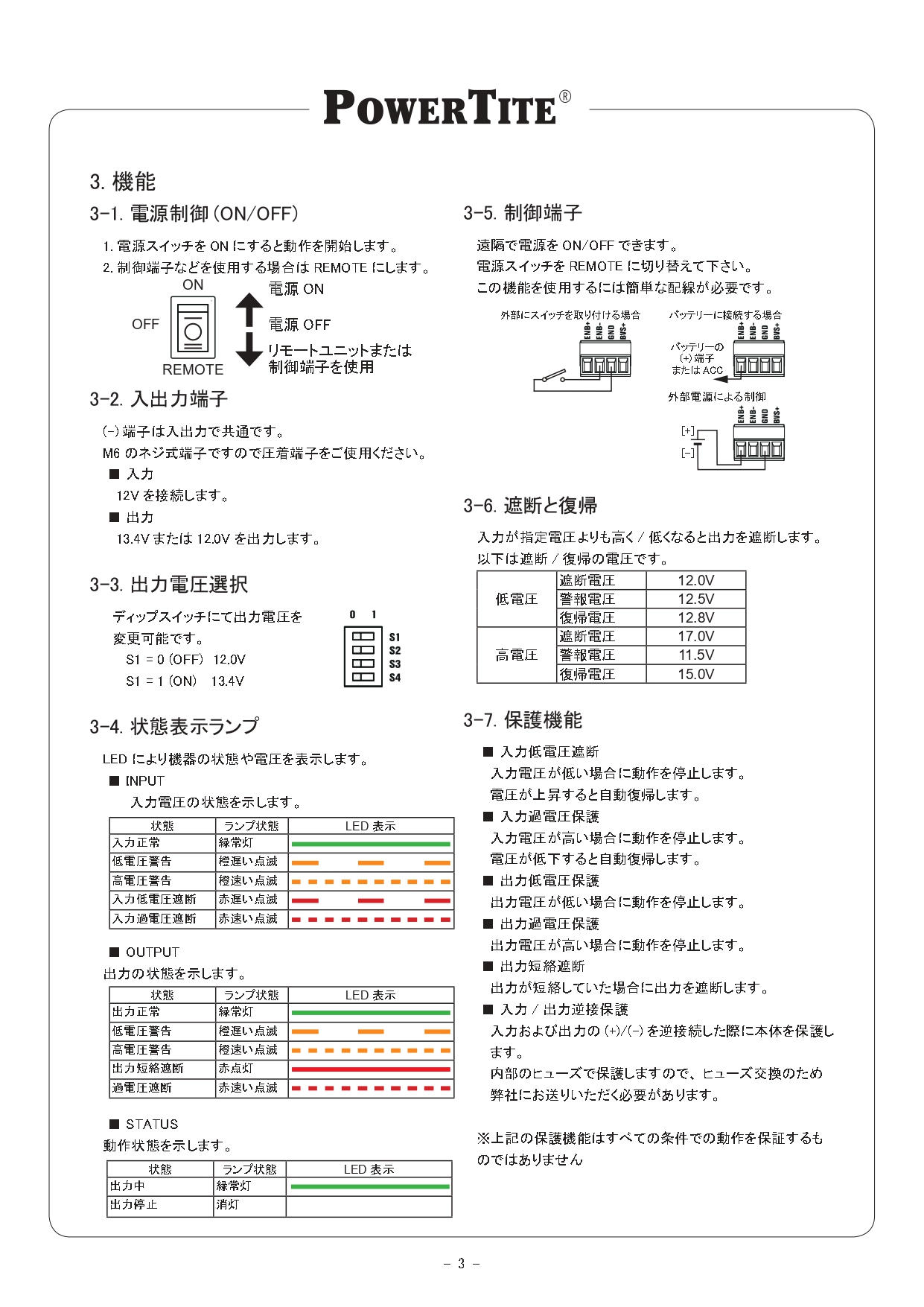

取扱説明書

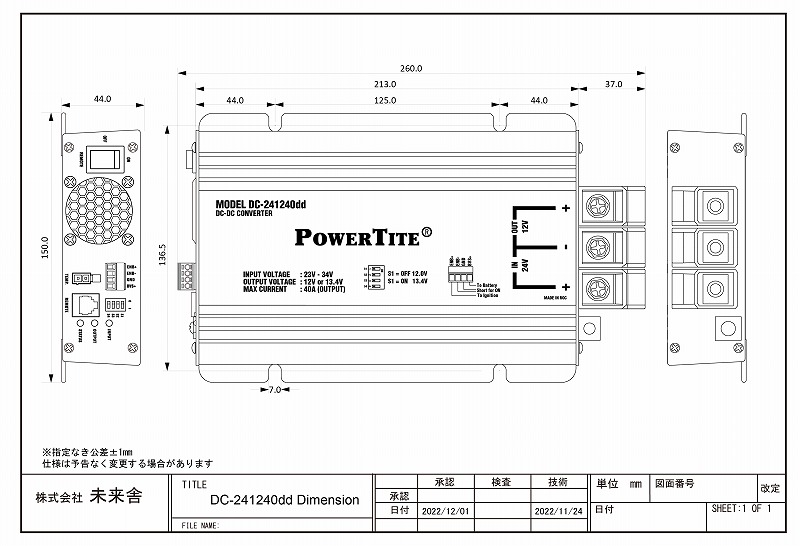

図面
注意点
本機は電気機器用の製品です。バッテリーへの充電にはご使用いただけません。種類を問わずバッテリーには接続しないで下さい
| 型名 | NEW DC-121240dd | NEW DC-122420dd | NEW DC-241240dd | NEW DC-242420dd |
|---|---|---|---|---|
| 種類 | 高効率DC-DCコンバーター DC-ｄｄシリーズ |
|||
| 入力電圧範囲 | 11.5V - 17.0V | DC 23.0V - 34.0V | ||
| 出力電圧 | 13.4V / 12.0V 切り替え (出荷時 13.4Ｖ) |
26.8V / 24.0V 切り替え (出荷時 26.8Ｖ) |
13.4V / 12.0V 切り替え (出荷時 13.4Ｖ) |
26.8V / 24.0V 切り替え (出荷時 26.8Ｖ) |
| 出力電流（連続/最大） | 40A | 20A | 40A | 20A |
| 効率 | 92％ | 93％ | 92％ | 96％ |
| 冷却 | 排気式冷却ファン | |||
| 待機電流 | 無負荷時 150ｍA 以下 REMOTE/OFF時 5ｍA 以下 |
無負荷時 70ｍA 以下 REMOTE/OFF時 5ｍA 以下 |
||
| 動作温度 | -20℃ - 50℃ | |||
| 動作湿度 | 10％ - 90％ | |||
| 保存温度 | -40℃ - 85℃ （結露しない事） |
|||
| 寸法 (W x H x D) | 150.0 × 44.0 × 260.0 | |||
| 重量 (約) | 1.5 kg | |||
