充放電コントローラー / PS-30M

¥ 38,553 税込

加算ポイント:350pt

商品コード: 1311311210021300

システム電圧12VDC,24VDCの件用です。自動で判定します。

システム電圧12VDC(AUTO)
最大入力電圧60V
太陽電池入力電流30A
負荷電流30A
充電電圧14.0V(ジェル)
充電電圧14.15V(密閉型)
充電電圧14.4V(非密閉型)
負荷遮断電圧11.4V
負荷再接続電圧12.6V
自己消費電流22mA
温度補正(mV/℃)-30

システム電圧24VDC(AUTO)
最大入力電圧60V
太陽電池入力電流30A
負荷電流30A
充電電圧28.0V(ジェル)
充電電圧28.3V(密閉型)
充電電圧28.8V(非密閉型)
負荷遮断電圧22.8V
負荷再接続電圧25.2V
自己消費電流25mA
温度補正(mV/℃)-60

システム電圧は自動的に判断しますが、24V用の太陽電池から 12V のバッテリに充電できません。

詳細図面(PDF)

取扱説明書(PDF)

ソーラーパネル入力電流は、仕様以下の容量の物であれば利用できます。(例えば、10A は、0 ~ 10Aまで)
負荷の出力電流は、仕様以下の容量の物であれば利用できます。(例えば、10A は、0 ~ 10Aまで)

主な特徴
● 30A大容量充放電コントロール
● ソリッドステート構造で高効率充電を実現。
● PWM充電回路採用。
● 自動システム電圧設定。
● 補水型、シール型、ゲル型鉛蓄電池の最適条件を設定可能。
● LEDによる状態表示。
● LCDディスプレイに鉛蓄電池状態、エラー状態を表示可能。


充電制御

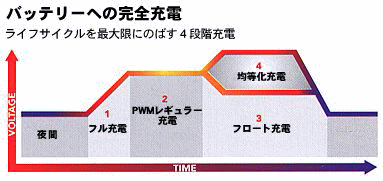

自動で3段階充電を始めます。バルク・吸収・フロートの各モードはバッテリの状態に即して働きます。これにより、バッテリへの充電時間が短縮でき、寿命も延びます。自動等化充電モードがあります。

システム電圧自動設定
はじめにバッテリに接続したときにバッテリの電圧を感知して、12Vまたは24Vシステムで運用するのかコントローラが自動的に設定します。

3タイプバッテリ選択
補水型、密閉型、ゲル型鉛蓄電池の選択ができ、それぞれに適した充電電圧で充電をします。



ソーラーチャージコントローラーで世界をリードするモーニングスター社の定番プロスターモデル。

スペックをさらに充実させて第二世代バージョンとして登場!

効率的で安定した充電制御によりバッテリーへの完全充電を行うとともに、ソーラーシステム全体の能力を最大限引き出します。


●ジェルタイプ、密閉、非密閉タイプの3種類のバッテリーに対応。バッテリーに応じて適切な充電電圧制御が可能です。


●本体に温度センサーを内蔵、自動で充電電圧の温度補正を行います。


●デジタルメーターを装備しており、バッテリー電圧、充電電流、放電電流を4秒おきにデジタル表示します。

本機の保護回路が働いた場合にも、状態を示す表示がデジタルメーターにあらわれます。


●3色のLEDランプでバッテリーの大まかな残量状態がわかります。


●負荷をON-OFFするマニュアルスイッチも装備。

●充電方式 : PWM
●周囲温度 : -30~60℃

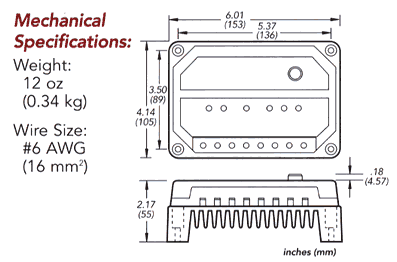

●寸法 ( mm ) : 153×105×55
●重量 ( g ) : 340

バッテリー電圧セットポイント(12VDC、25℃)
  ジェル 密閉型 非密閉型
Regulation
(PWMレギュラー)
14.0V 14.15V 14.4V
Float
(フロート充電)
13.7V 13.7V 13.7V
Equalization
(均等化充電)
- 14.35V 14.9/15.1V
*24VDCの場合は上記の2倍

●最低バッテリー電圧・・・8V/15.5V

●バッテリーセンサーケーブル・・・0.9mm2以上/長さ5m以内
