フレキシブル球状シリコン太陽電池 12V 58W ( CVFM-0580T1-WH)

¥ 59,400 税込

加算ポイント：540pt

商品コード： 1214814510134900

日本製！

最大の特徴は、落としても踏んでも割れない！

軽くて運搬に便利！

軽く負荷が掛からずに設置場所が自由！

曲面設置が出来る！

フレキシブルで超軽量ならではの使い方！

車や船のバッテリー充電に最適！
洗濯物と一緒に物干しに干す！
ベランダの手すりから垂らす。
店やオフィスの壁に貼り付ける。（ハトメ付きです）
リュックに付ける。
車のトランクにいれて使うときだけ出す。

CV21　クリーンベンチャー２１（日本国）

太陽電池タイプ　：　独立電源用
用途　：　屋外
セル種類と特徴　：　フレキシブル球状シリコン
光源直射日光
システム電圧 [V]　：　 12V
最大動作電力 [W]　：　 58W
最大動作電圧 [V]　：　 16.9V
最大動作電流 [A]　：　 3.43A
開放電圧 [V]　：　 21.2V
短絡電流 [A]　：　 3.83A
寸法 [mm]　：　 1020mm × 690mm
重量 [kg]　：　 3.0kg
標準接続　：　ケーブル有　3m
材質　：　
測定条件 "太陽電池セル温度（25℃）
入射光エネルギー密度（AM1.5　1KWm2）"
ポイント　：　最先端。高性能。日本製。
この品を選ぶ理由：軽い！割れない！湾曲に取り付け！キャンプや山など厳しい環境でＯＫ！

図面 PDF フレキシブル球状シリコン太陽電池/ソーラーパネル　54W ( CVFM-0540T2-WH )

図面 2 PDF フレキシブル球状シリコン太陽電池/ソーラーパネル　54W ( CVFM-0540T2-WH )

カタログ：『フレキシブル球状シリコン太陽電池』

カタログ：『球状シリコン太陽電池について』

１枚の場合の、
太陽光発電量と発電量での利用時間目安（ロスを考慮せず）

日照時間 3～6時間での発電量の目安 [Wh]　：　 162 ～ 324W
10Wの照明などの利用目安 [時間]　：　 16 ～ 32h

店長推奨の主な充放電コントローラー／12V　：　 SG-4 , SA-MN05-8 , SA-BA

バッテリーの推奨容量の目安 [Ah]　：　 3Ah ～
店長推奨のバッテリー　：　 CF-12V7.2DC , PE12V7.2 , 12DD-20、大容量バッテリーの補充電に

○　ロット価格のご案内が出来ます。お気軽にご連絡ください。

[ 割れない、軽い ]

12V バッテリー充電用の軽量モジュール

最大の特徴は、

落としても踏んでも割れない！
軽くて運搬に便利！軽く負荷が掛からずに設置場所が自由！
曲面設置が出来る！

一般的なガラスでコーティングする太陽電池とは違って、ガラスを使わないことで、非常に使いやすい太陽電池

落とすと割れるガラス製は運搬に気を使いますね。軽くて割れないこの太陽電池であれば気軽に使って収納が楽々

最先端の日本の技術を手軽に使えます

球状シリコンセルは「割れない」という特長から、強化ガラスを使わずに耐候性フィルムを使用した軽量モジュール

材料に有害物質であるカドミウム等は使用しておりません

生産国：日本

12Vバッテリー充電に最適な電圧設計

1平方メートル当たり4kgの軽量性（ガラスモジュールの約1/3）

簡易取付に便利なハトメ穴付き

キャブタイヤケーブル 3m付き

[ 技術概容 ]

集光型球状太陽電池とは？

シリコンを溶融、球形化させるため生産性が高い。
結晶シリコン利用のため、変換効率が高く、光劣化が無い。
基板にアルミを採用しているため割れない。

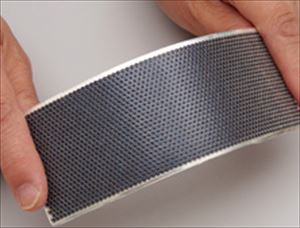

曲げることが可能

従来の結晶系太陽電池に比べて

シリコン原材料１Wあたりの使用量1/5以下
プロセスのエネルギー消費量1/2以下
フレキシブル対応

集光型球状太陽電池の高効率化要素技術

シリコン球の高品質化
テクスチャー光閉じ込め構造の導入
バルクパッシベーションによる欠陥の不活性化
表面パッシベーションによる表面再結合の低減
導電性反射防止膜の低抵抗化
基板反射鏡構造の最適化による集光率向上

集光型球状太陽電池のセル仕様

電流温度係数 α（Isc）　0.1%/℃
電圧温度係数 β（Voc）　-0.4%/℃
出力温度係数 γ（Pmax）　-0.5%/℃

集光型球状太陽電池とは？

　メーカー　：　クリーンベンチャー２１　京都にある研究型メーカーです　(メーカーリンク/別サイト)

軽くて割れないのでモバイルで活用できます。

移動が簡単で割れたりしないので、アイデア次第でいろいろな場所や場面で利用できます。

持ち運び、アウトドア、非常時向け保管、キャンプ、携帯やスマートフォンなどの充電で気軽に持ち運んでどこでも携帯を充電できます。

超薄型、軽量だからバックパックの後ろにも簡単取り付け。

設置する場合は、従来のアルミフレーム太陽電池が設置できないような曲面での利用、重量物を設置できない場所での利用など、いろいろな利点があります

車、キャンピングカー、船に設置する場合は、軽くて湾曲に取り付けられるので設置が自由になり、落として割れないので安心です。
非常に軽いので取り付けたことを気にすることなく活用できます。

日常機器、システム、建築物への応用が出来ます。柔軟性が高く、薄く、軽いので様々な用途に利用可能

街路灯、交通標識、道路標識、小型無線、ゴルフ場、農場の自動散水システム、無線機器、衣類、鞄、テント、ガラス、帆船、外装、服、アクセサリ。日よけ、ガラスや壁、屋根、床などの建築外装。

踏んでも大丈夫！

・　軽量だから、アウトドアに持ち運びが楽々！！

・　収納が楽々！

・　軽くて湾曲に取り付けられるので、多種多様の設置が OK！

・　割れ難いから、持ち運びが楽々！

・　割れ難いから、様々な場機器や場所で利用出来る！

キャンプ場で、テントの上に！吊り下げて設置が出来る、軽量・薄型。

キャンプなど野外でのバッテリー電源の充電用としても活躍します。

吊り下げ設置も可能な、軽量、超薄型フレキシブルソーラーチャージャー

ソーラー発電により、船舶や車に搭載しているバッテリーを補助充電。フレキシブルだから移動も楽々、キャンプなど野外でのバッテリー電源の充電用としても活躍します。

軽量、超薄型のフレキシブルパネル。場所をとらず、設置も簡単。

防水

シリコンが少なく環境に優しい。

軽量でフレキシブル

曲面に貼り付けて使える。

軽量でフレキシブルなので吊り下げ可能。

柔軟性が高く、薄く、軽いので様々な用途に使用可能です。

◇ 使い方

洗濯物と一緒に物干しに干す！

ベランダの手すりから垂らす。

壁に貼り付ける。（ハトメ付きです）

庭に置いておく。

店やオフィスの入り口にぶら下げる。

リュックに付ける。

自転車に取り付ける。

車のトランクにいれて使うときだけ出す。

[ 使い方 ]

軽いのでモバイルで活用できます。

移動が簡単で、アイデア次第でいろいろな場所や場面で利用できます。

持ち運び、アウトドア、非常時向け保管、キャンプ、携帯やスマートフォンなどの充電で気軽に持ち運んでどこでも携帯を充電できます。

取り付けは、ビス止め、ひも、貼り付けなど、軽量薄型・フレキシブルだからできる、自由な設置方法！裏面に突起が有りませんので扱いやすいです。

超薄型、軽量だからバックパックの後ろにも簡単取り付け。

[ 軽量・薄型 ]

・　軽量だから、アウトドアに持ち運びが楽々！！

・　収納が楽々！

・　軽くて湾曲に取り付けられるので、多種多様の設置が OK！

・　持ち運びが楽々！

・　様々な場機器や場所で利用出来る！

・　超軽量なので、車や船、キャンピングカーに取り付けても重量があまり増えずに負担が少なくなります。

・　当店のユーザー様では、盗難防止の為に利用しない場合は車のトランクに収納されている方がいらっしゃいます。

・　利用しない場合に撤収するのも簡単です。

キャンプ場で、テントの上に！吊り下げて設置が出来る、軽量・薄型。

キャンプなど野外でのバッテリー電源の充電用としても活躍します。

吊り下げ設置も可能な、軽量、超薄型フレキシブルソーラーチャージャー

ソーラー発電により、船舶や車に搭載しているバッテリーを補助充電。
フレキシブルだから移動も楽々、キャンプなど野外でのバッテリー電源の充電用としても活躍します。

軽量、超薄型のフレキシブルパネル。場所をとらず、設置も簡単。

防水

軽量でフレキシブル

曲面に貼り付けて使える

軽量でフレキシブルなので吊り下げ可能

柔軟性が高く、薄く、軽いので様々な用途に使用可能です。

[ 設置自由！ ]

軽くて柔軟性があり、紐やロープを通せる穴が4ヶ所に空いておりますので、ソーラーパネルの設置や固定が簡単にできます。車の屋根に貼り付けて設置することも可能です。

独立型発電システム、キャンピングカーのサブバッテリー充電、船舶のバッテリー充電、防災用電源システムなど様々な用途に利用可能です。

直列接続や並列接続で組むことで、より大きな電力を得ることができます。

設置する場合は、従来のアルミフレーム太陽電池が設置できないような曲面での利用、重量物を設置できない場所での利用など、いろいろな利点があります

車、キャンピングカー、船に設置する場合は、軽くて湾曲に取り付けられるので設置が自由になり、落として割れないので安心です。

非常に軽いので取り付けたことを気にすることなく活用できます。

日常機器、システム、建築物への応用が出来ます。柔軟性が高く、薄く、軽いので様々な用途に利用可能

街路灯、交通標識、道路標識、小型無線、ゴルフ場、農場の自動散水システム、無線機器、衣類、鞄、テント、ガラス、帆船、外装、服、アクセサリ。日よけ、ガラスや壁、屋根、床などの建築外装

◇ 使い方

洗濯物と一緒に物干しに干す！

ベランダの手すりから垂らす。

壁に貼り付ける。

庭に置いておく。

店やオフィスの入り口にぶら下げる。

リュックに付ける。

自転車に取り付ける。

車のトランクにいれて使うときだけ出す。

[ 軽い！ ]

最大の特徴は、軽くて運搬に便利！軽く負荷が掛からずに設置場所が自由！

曲面設置が出来る！

落とすと割れるガラス製は運搬に気を使いますね。この太陽電池であれば気軽に使って収納が楽々

12Vバッテリー充電に最適な電圧設計

簡易取付に便利な穴付き

設置のポイント！

設置で重要なことは、ソーラーパネルは屋外で利用し様々な気象条件にさらされることを考慮して、台風などで飛ばされたり外れたりしないように確実に固定することです。

設置方向は南向きで緯度と同程度の角度が理想とされておりますが、小規模なシステムの場合は南向き30～40度程度でご利用下さい。

また、大切なのは直射日光が確実に当たり日射時間を多くとることです。

建物や木など周囲の状況を確認下さい。また、季節により太陽の角度が変わります。

どの季節に合わせるかはお客様の好みです。

積雪対策としては雪が滑り落ちるように傾斜をつけて下さい。

清掃は基本的に必要ありませんが、汚れが目立つ場合や鳥の糞などがある場合は雑巾でふき取って下さい。

複数枚の利用で出力を変化させることが出来ます

複数個利用する場合は、直列で組み合わせることで電圧を 24V , 36V などに上げることができます。電圧を上げると電流量が減りシステム全体が安全に利用し易くなります。

12V ソーラーパネルの場合は、

2枚直列 -> 24V システム電圧／最大動作電流は1枚と同じ
3枚直列 -> 36V システム電圧／最大動作電流は1枚と同じ
4枚直列 -> 48V システム電圧／最大動作電流は1枚と同じ

直列・並列を組み合わせることで電圧・電流量を増加させられます。

2枚直列・2並列 -> 24V システム電圧／最大動作電流は1枚の2倍
2枚直列・3並列 -> 24V システム電圧／最大動作電流は1枚の3倍
3枚直列・2並列 -> 36V システム電圧／最大動作電流は1枚の2倍

＊　並列は電流量が増えますが電圧は同じです。直列は電圧が増えますが電流量は変わりません。

分かり難い場合はお気軽にご相談下さい。

人気の使い道は？

○　街路灯や観測装置など、様々な独立型太陽電池システムに応用できます。

漁船やプレジャーボートなどのバッテリ充電、釣り用のサブバッテリ充電、車やキャンピングカーのバッテリー充電、山小屋、趣味のソーラー独立電源システムやベランダ発電、船のバッテリー充電に人気があり使い易いです。公共での道路標識や外灯で利用されてます。

用途　：　街路灯、仮設トイレ灯、バイオトイレ、交通標識、道路標識、小型無線、ポンプ、電気撲柵、ゴルフ場、山小屋の電源、照明装置、無線用電源、農場の自動散水システム
